光缆型号命名规则

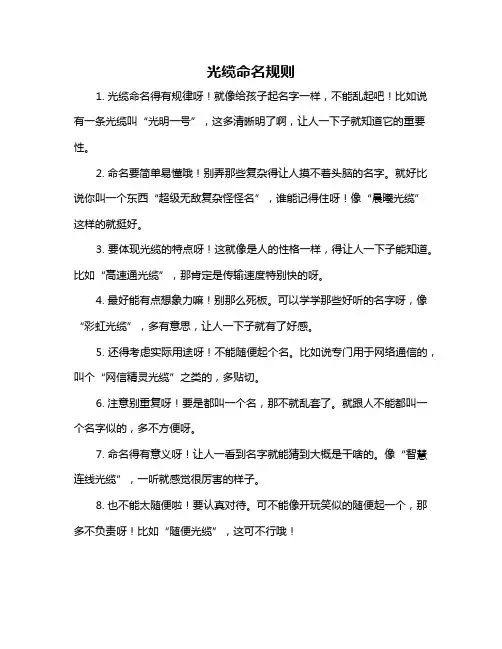

光缆命名规则
1. 光缆命名得有规律呀！就像给孩子起名字一样，不能乱起吧！比如说有一条光缆叫“光明一号”，这多清晰明了啊，让人一下子就知道它的重要性。

2. 命名要简单易懂哦！别弄那些复杂得让人摸不着头脑的名字。

就好比说你叫一个东西“超级无敌复杂怪怪名”，谁能记得住呀！像“晨曦光缆”这样的就挺好。

3. 要体现光缆的特点呀！这就像是人的性格一样，得让人一下子能知道。

比如“高速通光缆”，那肯定是传输速度特别快的呀。

4. 最好能有点想象力嘛！别那么死板。

可以学学那些好听的名字呀，像“彩虹光缆”，多有意思，让人一下子就有了好感。

5. 还得考虑实际用途呀！不能随便起个名。

比如说专门用于网络通信的，叫个“网信精灵光缆”之类的，多贴切。

6. 注意别重复呀！要是都叫一个名，那不就乱套了。

就跟人不能都叫一个名字似的，多不方便呀。

7. 命名得有意义呀！让人一看到名字就能猜到大概是干啥的。

像“智慧连线光缆”，一听就感觉很厉害的样子。

8. 也不能太随便啦！要认真对待。

可不能像开玩笑似的随便起一个，那多不负责呀！比如“随便光缆”，这可不行哦！
我觉得呀，光缆命名规则真的很重要，得好好制定和遵守，这样才能让我们的通信更加顺畅高效呀！。

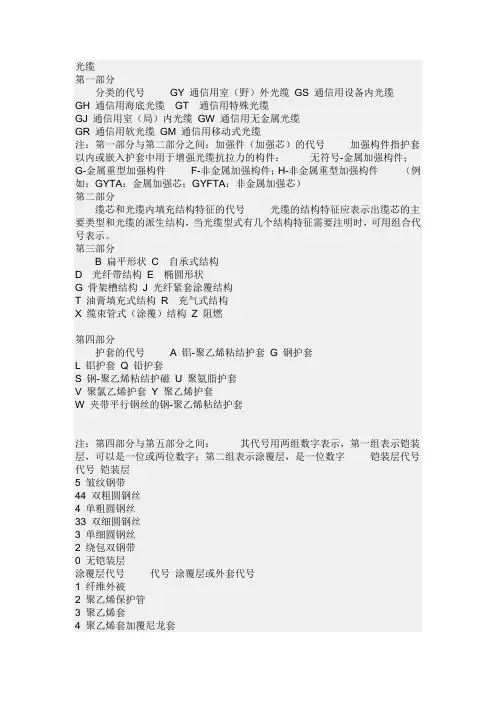

光缆第一部分分类的代号GY 通信用室（野）外光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆GJ 通信用室（局）内光缆GW 通信用无金属光缆GR 通信用软光缆GM 通信用移动式光缆注：第一部分与第二部分之间：加强件（加强芯）的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件：无符号-金属加强构件；G-金属重型加强构件F-非金属加强构件；H-非金属重型加强构件（例如：GYTA：金属加强芯；GYFTA：非金属加强芯）第二部分缆芯和光缆内填充结构特征的代号光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构，当光缆型式有几个结构特征需要注明时，可用组合代号表示。

第三部分B 扁平形状C 自承式结构D 光纤带结构E 椭圆形状G 骨架槽结构J 光纤紧套涂覆结构T 油膏填充式结构R 充气式结构X 缆束管式（涂覆）结构Z 阻燃第四部分护套的代号 A 铝-聚乙烯粘结护套G 钢护套L 铝护套Q 铅护套S 钢-聚乙烯粘结护磁U 聚氨脂护套V 聚氯乙烯护套Y 聚乙烯护套W 夹带平行钢丝的钢-聚乙烯粘结护套注：第四部分与第五部分之间：其代号用两组数字表示，第一组表示铠装层，可以是一位或两位数字；第二组表示涂覆层，是一位数字铠装层代号代号铠装层5 皱纹钢带44 双粗圆钢丝4 单粗圆钢丝33 双细圆钢丝3 单细圆钢丝2 绕包双钢带0 无铠装层涂覆层代号代号涂覆层或外套代号1 纤维外被2 聚乙烯保护管3 聚乙烯套4 聚乙烯套加覆尼龙套5 聚氯乙烯套第六部分：光缆规格型号 A 多模光纤 B 单模光纤B1.1（B1）非色散位移型光纤G652B1.2 截止波长位移型光纤G654B2 色散位移型光缆G653B4 非零色散位移光纤G655注：多模光纤因模间色散的原因不能进行长距离光传输，几乎被淘汰。

光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。

若含有4根多模50/125的光纤，则表示为4A1a或4A1。

光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。

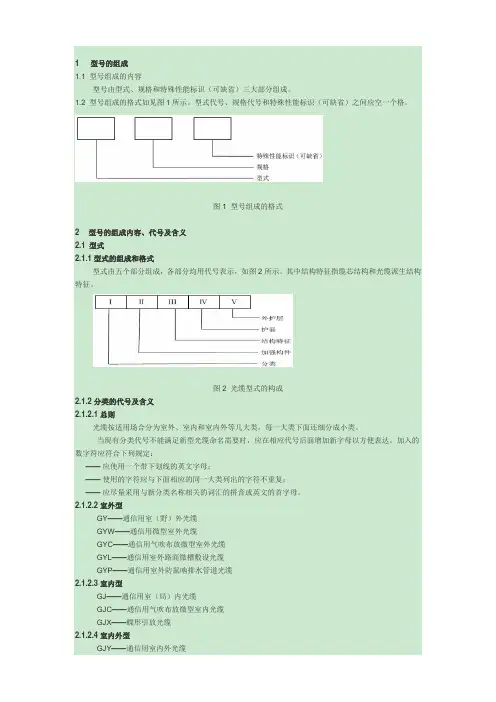

光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。

1.2型号组成的格式化见图1。

型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。

图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。

其中结构特征指缆芯结构和光缆派生结构特征。

图2 光缆型式的构成2.1.2 分类的代号及含义2.1.2.1 总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。

当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。

加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。

2.1.2.2 室外型GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆2.1.2.3 室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆2.1.2.4 室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆2.1.2.5 其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。

新字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。

加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义2.1.4.1 总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。

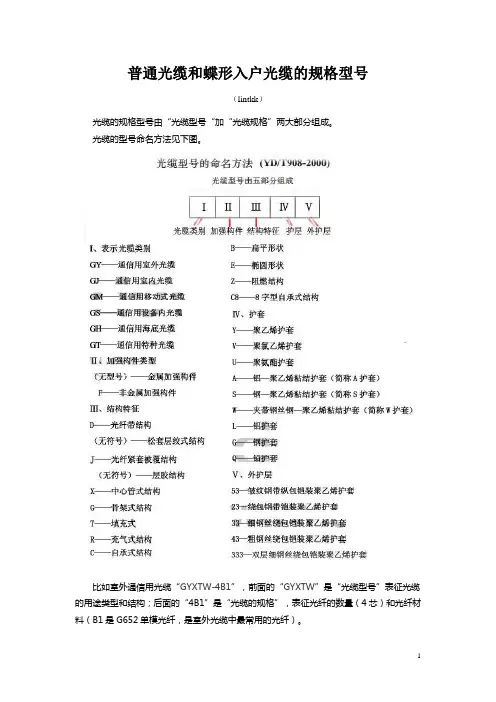

普通光缆和蝶形入户光缆的规格型号（lintkk）光缆的规格型号由“光缆型号“加“光缆规格”两大部分组成。

光缆的型号命名方法见下图。

比如室外通信用光缆“GYXTW-4B1”，前面的“GYXTW”是“光缆型号”表征光缆的用途类型和结构；后面的“4B1”是“光缆的规格”，表征光纤的数量（4芯）和光纤材料（B1是G652单模光纤，是室外光缆中最常用的光纤）。

又如进户施工的皮线光缆（蝶形光缆）“GJXH-2B6a”，前面的“GJXH”型号，后面的“2B6a”是规格，表征光纤的数量（2芯）和光纤材料（B6、B6a是弯曲打圈后衰减不明显的G657单模光纤）。

光缆型号应用明细表名称型号结构特点敷设方式中心管式光缆GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话层绞式光缆GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋GYTA53室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY53室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA33室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、单细钢丝铠装聚乙烯外护层光缆爬坡直埋GYTY53+33室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套+单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY53+333室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套+ 双细钢丝铠装聚乙烯外护层光缆直埋、水底光纤带光缆GYDXTW室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网GYDTY53室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDGTZY室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯架空、管道、接入烃粘结护层光缆网非金属光缆GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域GYFTY03室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTCY室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8 字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光缆GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合GYTY54室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合室内光缆GJFJV室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线GJFJZY室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDBZY室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃护层光缆室内尾纤或跳线光缆规格型号后面部分是“光缆规格”，表征光纤数量和材料，其中光纤的数量直接用数字表示；光纤的材料通常有两大类：“B”是有线电视常用的单模光纤(B1.1或B1 非色散位移型G.652B；B1.2 截止波长位移型；B1.3 波长段扩展的非色散位移型G.652D；B2 色散位移型；B4 非零色散位移型；B6抗弯曲损耗不敏感的单模光纤B6a-G.657A；B6b-G.657B），常用于入户铺设的蝶形光缆（皮线光缆）“A”是多模光纤，有线电视通常不用。

光缆型命名方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。

1.2型号组成的格式化见图1。

型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。

图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。

其中结构特征指缆芯结构和光缆派生结构特征。

图2 光缆型式的构成2.1.2 分类的代号及含义总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。

当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。

加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。

GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。

新字符应符合下——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。

加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。

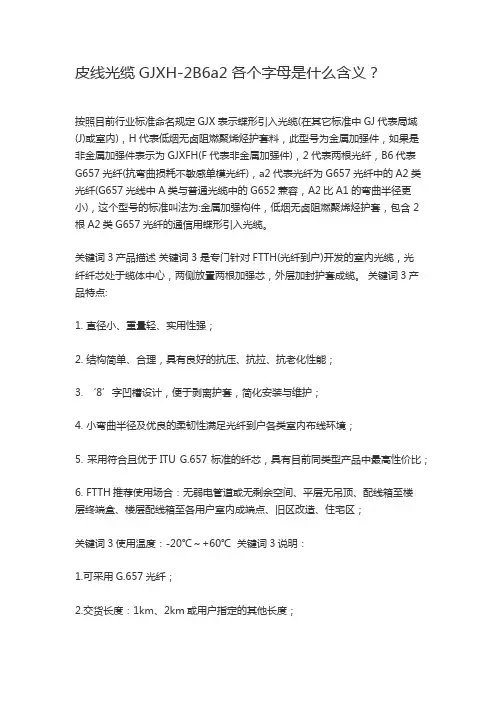

皮线光缆GJXH-2B6a2各个字母是什么含义？按照目前行业标准命名规定GJX表示蝶形引入光缆(在其它标准中GJ代表局域(J)或室内)，H代表低烟无卤阻燃聚烯烃护套料，此型号为金属加强件，如果是非金属加强件表示为GJXFH(F代表非金属加强件)，2代表两根光纤，B6代表G657光纤(抗弯曲损耗不敏感单模光纤)，a2代表光纤为G657光纤中的A2类光纤(G657光线中A类与普通光缆中的G652兼容，A2比A1的弯曲半径更小)，这个型号的标准叫法为:金属加强构件，低烟无卤阻燃聚烯烃护套，包含2根A2类G657光纤的通信用蝶形引入光缆。

关键词3产品描述关键词3 是专门针对FTTH(光纤到户)开发的室内光缆，光纤纤芯处于缆体中心，两侧放置两根加强芯，外层加封护套成缆。

关键词3产品特点:1. 直径小、重量轻、实用性强；2. 结构简单、合理，具有良好的抗压、抗拉、抗老化性能；3. ‘8’字凹槽设计，便于剥离护套，简化安装与维护；4. 小弯曲半径及优良的柔韧性满足光纤到户各类室内布线环境；5. 采用符合且优于ITU G.657 标准的纤芯，具有目前同类型产品中最高性价比；6. FTTH推荐使用场合：无弱电管道或无剩余空间、平层无吊顶、配线箱至楼层终端盒、楼层配线箱至各用户室内成端点、旧区改造、住宅区；关键词3使用温度：-20℃～+60℃关键词3说明：1.可采用G.657光纤；2.交货长度：1km、2km或用户指定的其他长度；3.护套颜色符合YD/T1258.5-2005规定，也可以是用户要求的其他颜色；4.护套材料也可以是用户要求的其它材料；关键词3技术参数：1.室内金属加强芯单芯 GJXH 1B6a、室内金属加强芯双芯 GJXH 2B6a2.室内非金属加强芯单芯 GJXFH 1B6a、室内非金属加强芯单芯 GJXFH 2B6a3.室外自承式金属加强芯单芯 GJYXCH 1B6a、室外自承式金属加强芯单芯 GJYXCH 1B6a4.室外自承式非金属（FRP）加强芯单芯 GJYXFCH 1B6a、室外自承式非金属（FRP）加强芯单芯 GJYXFCH 2B6a5.室外自承式非金属（KFRP）加强芯单芯 GJYXKFCH 1B6a、室外自承式非金属（KFRP）加强芯单芯 GJYXKFCH2B6aGJ - 表示室内X - 蝶形H - LSZH护套（低烟无卤）2B6a2 表示 2芯G.657A2的光纤芯B6a2 表示是 G.657A2的光纤鸿图光缆。

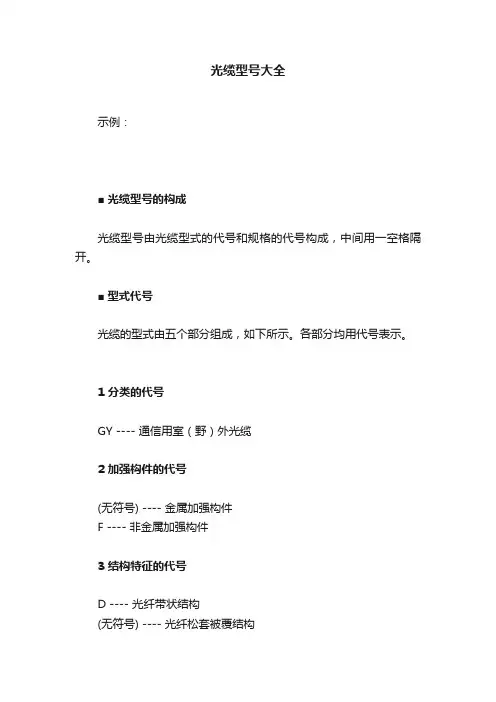

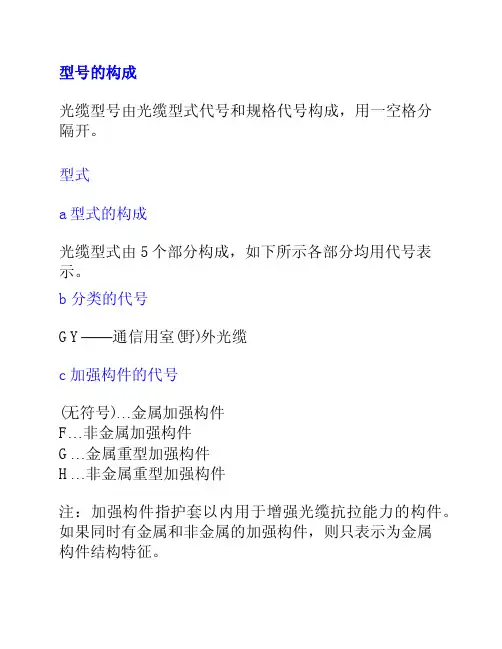

光缆型号大全示例：■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号－－－－－－－－－－－－－－－－－－■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

例表：GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
