MPPT太阳能充电控制器使用操说明书 2

深圳市爱庞德新能源科技有限公司I-P-SMART2-40A/50A/60A目录1注意事项 (2)2安全说明 (2)3设备开封检查 (5)4MPPT控制器安装 (6)5 MPPT控制器连接 (7)6LED\LCD和功能键说明. (10)7 MPPT控制器参数设置 (12)8 MPPT控制器与PC的连接 (13)9MPPT控制器技术参数 (18)10维护和清洁................................................................................... . (20)11 储存和废弃处理 (21)12 故障处理与保修 (21)标志图1 MPPT 太阳能控制器配件图项目A AEDHF4.2.1 尺寸如果高电压输入，操作不正确，太阳能充电控制器可能导致生太阳能充电系统连接图图4 太阳能充电系统连接图5.2.1 太阳能板组串请选择具有优异性能和可靠质量的光伏组件，可以多块太阳能板串联和并联，组成后的太阳能板模块列阵的开路电压和总功率应小于太阳能控制器允许5.2.2 蓄电池系统电压及其类型确保控制器按以上安装和连接后6、LED\LCD显示和功能键说明6.1面板说明图3 面板显示示意图LED指示灯及功能键说明:ALARM (Red） ----- 故障灯(红色，控制器出现故障后此灯会亮) CHANGE(Blue) ----- 充电示灯(蓝色，控制器充电过程此灯会亮) LOAD(Green)------- 负载灯（绿色，当DC开关打开后此灯会亮）UP ----------- UP功能键（用于查询或设置上翻页和数值增大的更改）DOWN ------- DOWN 功能键（用于查询或设置下翻页和数值减小的更改）ENTER ------------------ ENTER 键（用于确认、进入某参数的设置）ESC ------------------- ESC 键（用于退出并且保存）6.2 充电模式辨别本控制器充电模式有三种模式，分别是恒流充电阶段（CC模式），恒压充电阶段(CV模式），浮充充电阶段（CF模式）；在快充CC模式中，蓝色电源指示灯每秒会闪一次；在恒压CV充电模式中，蓝色电源指示灯每三秒会闪一次；在浮充CF模式中，电源指示灯会处在常亮状态中。

风光互补+LED 恒流一体机使用说明书■ 主要特点：1、本公司自主研发新型风光互补降压型MPPT + LED 升压型恒流一体机控制器；2、具有蓄电池浮充、涓充、过充、过放、反接保护；风机电子卸荷、转速检测、自动刹车、手动刹车保护；负载恒流输出、降功率调节、电子短路、过载保护；太阳能独特的防反接、防反充保护等全自动控制；以上保护均不损坏任何部件。

3、风力发电机采用独特的降压型MPPT 功能，具有转速检测、过速保护，风机过充自动卸荷、恒压、限流充电功能；风机转速和刹车恢复时间都可随意设定、修改；4、太阳能也采用了降压型MPPT 功能，串联式充电主回路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿。

5、负载使用升压型恒流方式，转换效率可达98%，可在线调整LED 输出电流，电流从30mA —3300mA 可调，并且可分四个时段，分别对亮灯时控、功率进行调节。

6、直观的LED 发光管指示当前系统运行状态，通过指示灯可以清楚的了解系统使用情况，以及故障报警状态。

7、所有控制全部采用工业级芯片，能在寒冷、高温、潮湿环境运行自如。

同时使用了晶振定时控制，定时控制精确。

8、使用了直观的LED 数码管显示设置，一键式操作即可完成所有设置，定时时间与数码管显示数字一一对应,显示更直观。

9、外壳防水采用独特的结构设计，使得外壳与散热片之间密封结合，只需将端子一面朝下安装，皆可起到安全的防水效果，顶端有安装挂件孔，即方便了安装，也起到了防水作用，同时大型散热片更加达到良好的散热效果，可有效延长控制器的使用寿命。

■ 控制器面板图:■ 系统说明：本控制器专为风力发电和太阳能发电直流供电系统、LED 照明设备设计专用，使用了专业电脑芯片的智能化控制。

采用一键式轻触开关，可完成所有操作及设置。

MPPT2024Z 太阳能充放电控制器使用手册安装、使用前请仔细阅读该手册 武汉万鹏科技有限公司 h t t p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1目录 1. 安全事项............................................................................................................3 2. MPPT2024Z 控制器介绍.....................................................................................3 2.1 产品概述..................................................................................................3 2.2 产品结构..................................................................................................3 2.3 产品功能..................................................................................................4 2.4 最大功率点跟踪（MPPT）技术介绍......................................................6 3.系统规划参考....................................................................................................7 3.1 系统电压等级..........................................................................................7 3.2 太阳能电池配置......................................................................................8 3.3 配线..........................................................................................................8 3.4 过流保护..................................................................................................9 3.5 雷击保护..................................................................................................9 3.6 接地..........................................................................................................9 3.7 系统扩容..................................................................................................9 4.安装说明..........................................................................................................10 4.1 产品外形尺寸........................................................................................10 4.2 系统接线示意图....................................................................................11 4.3 线材工具准备........................................................................................11 4.4 安装过程................................................................................................11 5.使用说明..........................................................................................................12 5.1 按键功能说明........................................................................................12 5.2 LED 指示状态说明.................................................................................12 5.3 系统类型查看........................................................................................13 6.故障处理..........................................................................................................13 6.1 控制器保护后处理方法........................................................................13 6.2 常见故障现象及处理方法....................................................................14 7.技术参数..........................................................................................................15 8. 保修承诺. (16)武汉万鹏科技有限公司 h tt p ://w w w .j u t a s o l a r .c o m 武汉万鹏科技有限公司 ht t p ://w w w.j u t a s o l a r .c o m 科技有限公司 t a s o l a r .c o mMPPT2024Z 太阳能充放电控制器使用手册 版本V1.1尊敬的用户： 非常感谢您选用我们公司的产品！我们将为您的太阳能发电系统提供长久可靠的服务！ 该手册提供产品的安装、使用、维护等相关的指导，使用前请仔细阅读该手册。

1. 2. 可通过拨码开关选择4种电池。

GEL 电池,铅酸(液体)电池，AGM 2电池，LiFePO4磷酸铁锂电池3. 带负载输出功能，具有过放，过载，短路保护功能。

4. 带蓝牙功能，可以通过手机APP 显示查看控制器参数(仅MPPT 5020-BT,MPPT5040-BT )5. 具有RS 485通信功能，便于终端设备可靠的读取到控制器的运行参数(仅6. 全自动无人值守充电。

具有过载，过热，反向电流保护（阴天或者晚上无阳光的时候，防止蓄电池倒灌到太阳能板）7. 过充保护。

当电池充满的时候 ,充电电流会减小，当蓄电池没电的时候，会立即给蓄电池充电8. 自动温度补偿功能。

确保电池在低温或者高温的环境下，采用最佳的充电参数，延长蓄电池的使用寿命强烈建议,不要把蓄电池和控制器安装在发热源的地方,以免引起控制器的误操作提高充电电流，相比传统的PWM 控制器，MPPT 充电效率可以提高10-30%。

(控制器转换效率>95%)MPPT 5020-COM,MPPT5040-COM)使用说明书太阳能充放电控制器MPPT1. 只能给符合额定电压的GEL 电池，铅酸液体电池，AGM 电池，磷酸铁锂(必须带MBS)电池充电2. 太阳能板功率尽量使用控制器最大额定功率以内的太阳能板3. 连接电缆的线径参考工厂的建议值。

如果电缆过小,会导致电缆过热和能量损耗4. 在靠近电池端的附近安装额定规格的保险丝，用来保护蓄电池和太阳能板之间的电缆5. 请安装在通风良好的房间内，防止雨水，潮湿，灰尘，侵蚀性的电池气体以及在环境没有冷凝水6. 本机出售时候，不配任何配件。

如果需要更换部品，请联系供应商7. 控制器和电池请远离儿童.带APP 显示或者RS485通信功能MPPT5020-BT MPPT5020MPPT5040MPPT5040-BT MPPT5020-comMPPT5040-com 适用 铅酸(液体,AGM ,GEL )电池 LiFePO4磷酸铁锂电池-1 2胶体电池(GEL )密封铅酸(Lead-acid )AGM↑↑↑↑Note:连接电缆的时候请仔细看清控制器上的标识，绝对不能把极性接错，否则可能导致控制器损坏。

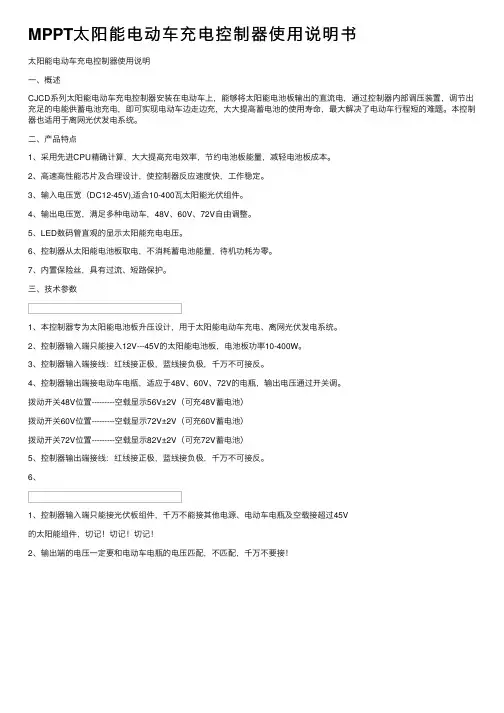

MPPT太阳能电动车充电控制器使⽤说明书太阳能电动车充电控制器使⽤说明⼀、概述CJCD系列太阳能电动车充电控制器安装在电动车上，能够将太阳能电池板输出的直流电，通过控制器内部调压装置，调节出充⾜的电能供蓄电池充电，即可实现电动车边⾛边充，⼤⼤提⾼蓄电池的使⽤寿命，最⼤解决了电动车⾏程短的难题。

本控制器也适⽤于离⽹光伏发电系统。

⼆、产品特点1、采⽤先进CPU精确计算，⼤⼤提⾼充电效率，节约电池板能量，减轻电池板成本。

2、⾼速⾼性能芯⽚及合理设计，使控制器反应速度快，⼯作稳定。

3、输⼊电压宽（DC12-45V),适合10-400⽡太阳能光伏组件。

4、输出电压宽，满⾜多种电动车，48V、60V、72V⾃由调整。

5、LED数码管直观的显⽰太阳能充电电压。

6、控制器从太阳能电池板取电，不消耗蓄电池能量，待机功耗为零。

7、内置保险丝，具有过流、短路保护。

三、技术参数1、本控制器专为太阳能电池板升压设计，⽤于太阳能电动车充电、离⽹光伏发电系统。

2、控制器输⼊端只能接⼊12V---45V的太阳能电池板，电池板功率10-400W。

3、控制器输⼊端接线：红线接正极，蓝线接负极，千万不可接反。

4、控制器输出端接电动车电瓶，适应于48V、60V、72V的电瓶，输出电压通过开关调。

拨动开关48V位置---------空载显⽰56V±2V（可充48V蓄电池）拨动开关60V位置---------空载显⽰72V±2V（可充60V蓄电池）拨动开关72V位置---------空载显⽰82V±2V（可充72V蓄电池）5、控制器输出端接线：红线接正极，蓝线接负极，千万不可接反。

6、1、控制器输⼊端只能接光伏板组件，千万不能接其他电源、电动车电瓶及空载接超过45V的太阳能组件，切记！切记！切记！2、输出端的电压⼀定要和电动车电瓶的电压匹配，不匹配，千万不要接！。

MPPT太阳能控制器使用手册System voltage:96V/192V/216V(220V)/240V/384V细阅读手册中的所有说明和注意事项）手册中包含了本系列太阳能充放电控制器（下文简称为“控制器”）所有的安全、安装以及操作说明：◇请安装在室内，避免元器件暴露，并防止控制器内部有水进入；◇请将控制器安装在通风良好的地方，工作时控制器外壳温度会很高；◇建议在输入端、负载端和电池端接入保险或断路器，防止使用中出现电击危险；◇安装之后检查所有的线路连接是否牢固，避免由于虚接造成热量聚集而发生危险；◇初次使用如果显示屏没有显示，请立即切断保险丝或断路器再检查线路是否连接正确；◇若系统需要连接逆变器，请将逆变器直接与蓄电池连接，切勿与控制器的负载端连接；◇当控制器处于正常充电状态，切勿断开蓄电池连接，否则可能损坏直流负载目录1.MPPT控制器基本资料 (4)1.1产品概述及特点 (4)1.2产品特征 (5)1.3产品配件 (5)1.4最大功率点追踪技术 (6)1.5蓄电池充电阶段 (7)2.控制器安装 (8)2.1安装位置的选择 (8)2.2安全距离 (8)2.3控制器尺寸 (8)2.4控制器安装注意事项 (9)3.控制器连接 (9)3.1太阳能充电系统连接图 (9)3.2光伏组件串联数量 (9)3.3光伏组件输入总功率 (10)3.4蓄电池系统电压及其类型 (11)3.5DC负载输出电压系统和最大电流 (11)3.6电缆和断路器/空气开关的规格 (11)3.7控制器开启和关闭步骤 (12)3.8控制器通讯端口说明 (13)4.控制器的操作 (14)4.1指示灯和按键操作 (14)4.2菜单简介 (14)5.技术参数 (15)6.维护和清洁 (17)6.1更换保险丝 (17)6.2清洁通风口散热片 (17)7.保修 (17)8.保修卡 (17)1.MPPT控制器基本资料1.1产品概述及特点感谢您选择MPPT太阳能充电控制器！本系列产品具有高转换效率、高效的MPPT算法、整洁的内部结构和美观大方的外形设计。

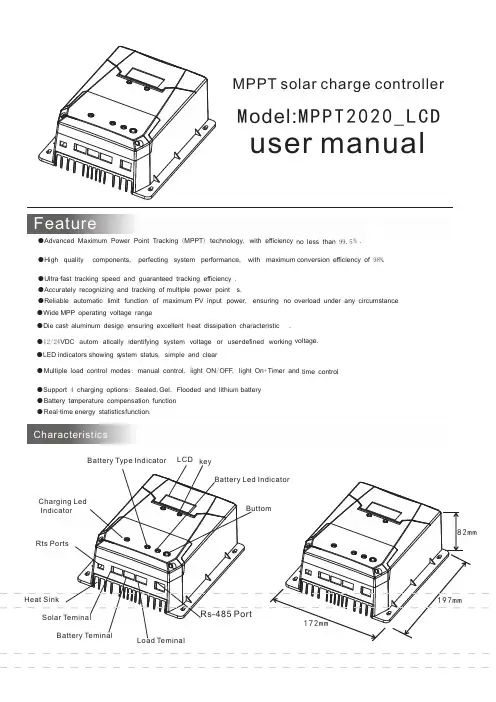

MPPT solar charge controlleruser manualM odel:MPPT2020_LCD●Advanced Maximum Power Point Tracking(MPPT ) technology , with efficiency no less than 99.5%.●High quality components , perfecting system performance , with maximum conversion efficiency of 98%.●Ultra -fast tracking speed and guaranteed tracking efficiency . ●Accurately recognizing and tracking of multiple power point s .●Reliable automatic limit function of maximum PV input power , ensuring no overload under any circumstance.●WideMPP operating voltage range .●Die -cast aluminum design , ensuring excellent heat dissipation characteristic.●12/24VDC autom atically identifying system voltage or user -defined working voltage .●LED indicatorsshowing s ystem status , simple and clear .Multiple load control modes : manual control , light ON /OFF , light On +Timer and time control .Support4 charging options : Sealed , G el , Flooded and lithium battery Battery te mperature compensation function .Real -time energy statistics function .●●●●1. Remote Temperature SensorAcquisitionof battery temperature for undertaking temperature compensation of control parameters , the standard length of the cable is 1.5m (length can be customized ).Note : Unplug the RTS , the temperature of battery will be set to a fixed value 25C .2. Remote MeterThe digital r emote meter displays system operating information , error in dications , parameterssettingand self -diagnostics . when disconnecting the system1) Connect components to the charge controller in the sequence as shown above and pay much attention to the +and ―-.Please don‘t turn on the fuse during the installation . When disconnecting the system , 3)After installation , power the c ontrollerandcheck the battery indicator on the controller, it will be green. If it‘s not green, please refer to chapter 4. A lways connect the battery first , in order to allow the controller to recognize the system voltage . 3) The battery fuse should be installed as close to the battery as possible . The suggesteddistance is within 150mm .4)The MPPT seriesis a negative ground controller . Any negative connection of solar, load or battery can be earth grounded as required .CAUTION : U nplug the RTS , the temperature of battery will be set to a fixed value 25CAUTION : P lease connect the inverter to the battery rather than to the controller , if the inverter is necessary .the order will be reserved .installation , ℃LED IndicationNote: set work time to use Remote meter1．Manual Control(default )The l oad can be switched by button or remote control command .2．Light ON /Off3．Light ON + Timer4．Time ControlControl the load on /off time through setting real time clock .The MPPT controller have 4 working modeParameterbrowsing settingenterEnter : previous Setting : backKey discriptionPV voltagePV currentbattery voltagebattery currentCharge capacitybattery typebattery temp.discharge capacityLoad mode Load T1Load T2Parameter settingOperation instructions1. Parameter setting : hold “setting” key 5 seconds, the LCD digital flash, and short presskey “enter”, the parameter is changed. after 10 seconds, the numbernot blink, automatically save, the same way you can set other parameters 2. Battery type:000 : GEL001: Sealed002: Flooded003: Llithium (LiFePO4)(12.8V)3. Load work mode:000: Manual Control. (press the “ON/OFF” on the controller to open orclose the load)001: Pure light ON/OFF002: Light ON+time. (can be set 2 period)003: Real time control. (you need monitor to set the real time. the monitoris optional accessories)note: Load working time 1 set range : 0-15HExample: 101: 1H, 110: 10H, 115: 15HLoad working time 2 set range: 0-10HExample: 201: 1H, 210: 10HBattery V oltage Parameters (parameters is in 12V system at 25℃,please use double value in 24VⰠElectrical ParametersParameters *Please operate controller at permitt ed ambienttemperature . If over permissible range , please derate capacity in service .。

-一、产品介绍这是一款最大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、PV宽电压范围输入、可为多种蓄电池充电、智能控制放电模式，RS232或LAN通讯等优点，是目前最高端的MPPT太阳能充放点控制器。

二、产品特点1、充电模式MPPT；转换效率高达99%，可比传统的控制器节约30%~60%太阳能电池板；2、12V/24V/48V系统自动识别，方便客户使用；3、PV宽电压范围输入，最大为DC150V；4、记忆功能，保存设置功能；如日期，时间,发电量等；5、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；6、放电模式有常开模式，常关模式，双时段控制开关模式，PV电压控制开关模式，PV控制开+延时关模式等；7、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电；8、LCD和LED显示各种参数，如型号，PV输入电压，电池类型，充电电压，充电电流，充电功率，工作状态等；还可为客户加公司名称、网址、LOGO等；9、RS232和LAN通讯，IP和网关地址可自行设置满足全球区域使用，并可提供通讯协议，方便客户统一集成管理；10、提供专业的11国语言上位机软件，可显示和设置充放电系统的整个工作状况和工作参数；11、智能设计，可在线升级，客户享受终生升级服务；12、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；13、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；14、整机配套：整机+光盘（上位机软件）+RS232通讯线+温度传感线+说明书；15、产品通过CE,ROHS,FCC,PSE认证；可配合客户通过各项认证；16、正常保修期二年，并且可提供3~10年延长保修服务；三、产品参数备注：1、我司可为客户定制36V/72V/96V等非常规MPPT控制器，提供OEM和ODM服务；四、产品配套序号数量配件名称11PC控制器整机(蓝色或绿色可选，或OEM)22pc挂耳（用于控制器固定在墙壁）34set螺丝（用于挂耳锁在控制器）41pc RJ45转RS232连接线51pc电池温度传感线62pc保险丝（DC输出）71pc说明书（用户手册）附：五、上位机软件和测试软件如图所示备注：1）产品配套上位机软件，适合于各个PC系统；图示：上位机设置参数界面图示：上位机工作状态界面图示：上位机开关机，发电量清零界面图示：测试软件工作状态界面蓝色外观绿色外观包装配件配套上位机软2）贸易商提供中性的上位机软件和中性光盘，或者带客户LOGO的软件；2）WIN7，WIN8打开软件时，请用管理员身份登入；详见说明书；五、控制器显示和设置信息备注：1）以上显示的信息为我司SMART2在某个时刻工作的举例；不同阶段显示的参数都会变化，如工作模式，充电电流，充电模式，充电功率等；在故障模式下显示故障信息；2）以上有数据显示表示可以更改；有关显示或设置的步骤，请查看说明书；XX六、控制器连接图图-Array备注：1）以上为离网型系统连接图；2）通讯连接方式有多种，详见说明书；七、其他参数请参见设计大纲、技术文件、产品说明书等；八、联系方式深圳市爱庞德新能源科技有限公司。

深圳市爱庞德新能源科技有限公司I-P-SMART2-40A/50A/60A目录1 注意事项 (2)2 安全说明 (2)3 设备开封检查 (5)4 MPPT控制器安装 (6)5 MPPT控制器连接 (7)6 LED\LCD和功能键说明 (10)7 MPPT控制器参数设置 (12)8 MPPT控制器与PC的连接 (13)9 MPPT控制器技术参数 (18)10 维护和清洁................................................................................... . (20)11 储存和废弃处理 (21)12 故障处理与保修 (21)1、注意事项本手册介绍了有关我司SMART第二代MPPT太阳能充电控制器的相关操作。

1.1 有效性本手册适用于我司第二代的MPPT太阳能充电控制器。

1.2 目标群体本手册适用于安装者和操作者。

1.3 在安装和操作控制器前,请先阅读并且请务必妥善保管本说明书,以便查阅。

1.4 符号说明以下是出现在本使用手册的标志类型的说明：警告！“警告”表示，如果不避免，可能会导致机器故障或事故。

危险！“危险”表示，如果不避免，可能会导致机器故障或事故。

注意！为了有效的操作好本设备，请认真阅读设备操作指示。

2、安全说明2.1 安全注意事项警告！•本控制器输入电压范围大,如不谨慎操作，会导致人身伤害；•充电控制器上的所有工作必须由技术人员进行；•该装置不能由儿童或缺少身体感官能力者和心理能力差者或缺乏经验和知识者操作；•远离儿童、确保儿童不要接触。

警告！警告！高热外壳部件。

•请安装在有良好的散热通风环境。

警告！辐射会损害健康。

•不要长时间留在距离小于20厘米的太阳能充电控制器的附近。

2.2 标志说明● 本节给出了所有的设备标签上所显示标志说明。

标志说明有触电的危险；在断开五分钟后存储在电容器中的能量将仍然存在着，在断开后5分钟不要触碰内部元器件。

FRANÇAIS Manuel de l’écran MPPTControlRev 00 04/2021Ce manuel est également disponible au format HTML5.Table des matières1. Introduction (1)2. Montage (3)3. Installation (5)4. Fonctionnement (7)4.1. Menu Statut (8)4.2. Menu de l'historique (8)4.3. Menu de configuration (10)5. Dépannage et assistance (13)5.1. Problèmes de puissance (13)5.2. Paramètres bloqués (13)6. Garantie (14)7. Spécifications (15)L’écran MPPT Control est un écran spécifique pour les gammes de chargeurs solaires SmartSolar et BlueSolar MPPT de Victron Energy. Il peut être utilisé pour consulter les données en direct et historiques d’un chargeur solaire ainsi que pour configurer les paramètres du chargeur solaire.Exemples de supervision des données en direct et historiques :•Puissance PV, rendement, tension et courant.•Tension de batterie, courant et étape de charge.•État de sortie de charge et courant (disponible uniquement si le chargeur solaire est équipé d’une sortie de charge).•Valeurs historiques sur 30 jours•Valeurs historiques cumulées sur la durée de vie du chargeur solaireL’écran MPPT ControlCâble d'alimentationL’écran est livré avec un câble d'alimentation équipé d’un fusible.Le câble d'alimentation fourni est nécessaire uniquement si l’écran est utilisé avec des modèles de chargeur solaire très anciens dont la fabrication a été interrompue depuis. Ces anciens modèles s’arrêtent lorsqu’ils ne reçoivent pas de puissance solaire. Le câble d'alimentation permet d’alimenter l’écran directement depuis la batterie, celui-ci est donc également opérationnel en cas de mauvais temps ou lorsque le soleil est couché.Câble d'alimentationCâble VE.DirectUn câble VE.Direct est nécessaire pour raccorder l’écran au chargeur solaire. Ce câble n’est pas compris avec l’écran MPPT Control, et il doit être acquis séparément.Les câbles VE.Direct présentent une longueur allant de 0,3 à 10 mètres, et ils sont disponibles avec des connecteurs droits ou àangle droit. Pour davantage de renseignements, consultez la page du produit relative au câble VE.Direct.Câble VE.DirectBoitier pour montage muralLe boitier de l’écran de commande du MPPT est adapté pour être encastré dans un panneau. Si un montage encastré n’est pas possible, un boitier pour montage mural peut être utilisé. Ce boitier facilite le montage mural de l’écran.Il y a deux possibilités de montage mural :•Boîtier pour fixer au mur le BMV ou le MPPT Control•Boîtier pour fixer au mur le BMV ou le Color Control GXBoîtier pour fixer au mur le BMV ou le MPPT ControlPercez un trou dans un support de montage tel qu’indiqué dans l’illustration ci-dessous.Exigences de largeur et profondeur pour un montage encastré. Installez l’écran :Utilisez l’option A si le support de montage est accessible des deux côtés.Utilisez l’option B si le support de montage est accessible depuis l’avant.12Option de montage A12345Option de montage BBranchez le chargeur solaireRaccordez l’écran MPPT Control au chargeur solaire en utilisant un câble VE.Direct.Il n’est pas possible de rallonger le câble VE.Direct, la longueur maximale ne doit pas dépasser 10 mètres.Arrière de l’écran MPPT Control montrant la prise d’alimentation et la connexion VE.DirectRaccordez l’écran au chargeur solaire en utilisant un câble VE.Direct.Branchez le cordon d'alimentation (nécessaire uniquement pour des contrôleurs solaires anciens).Le câble d'alimentation fourni est nécessaire uniquement si l’écran est utilisé avec des modèles de chargeurssolaires très anciens dont la fabrication a été interrompue depuis.Branchez le cordon d'alimentation comme suit :•Branchez la cosse ronde du câble noir à la borne négative de la batterie. Si un contrôleur de batterie est utilisé dans le système, branchez plutôt le fil noir sur le côté du système du shunt du contrôleur de batterie.•Branchez la cosse ronde du câble rouge à la borne négative de la batterie•Branchez la borne RJ12 sur la borne de puissance à l’arrière de l’écran.Branchez l’écran à un ancien modèle de chargeur solaire et à la batterie.L’écran LCD affiche les données suivantes :•Lecture d’un nombre.•L’unité de la lecture : V, A, W, kWh, h ou !•Type de lecture : charge, batterie, PV, minimum, maximum ou état de charge.•Indicateur d'état de la connexionLecture LCD complèteLes caractères utilisés pour représenter les lettres et les nombres.Le statut de la connexion de l’écran est indiqué par un symbole de « double flèche » comme l’indique le tableau ci-dessous.Les boutons sur le devant de l’écran servent à faire défiler les lectures du chargeur solaire, et ils sont utilisés pour paramétrer le contrôleur solaire et l’écran. Ils ont les fonctions suivantes :4.1. Menu StatutCe menu affiche les valeurs en direct du chargeur solaire. L’écran de contrôle MPPT démarre toujours à partir de ce menu. Appuyez sur les boutons Haut (up) et bas (down) pour faire défiler tous les paramètres du menu.Les valeurs du menu s’afficheront selon l’ordre d’apparence dans le tableau ci-dessous :4.2. Menu de l'historiqueLe menu de l'historique affiche à la fois les données historiques quotidiennes et d’ensemble du chargeur solaire. Il affiche des valeurs telles que la production solaire, les tensions de batterie, le temps passé à chaque étape de charge et les erreurs qui sont survenues.Pour entrer dans le menu Historique et consulter les valeurs :•Appuyez sur le bouton SELECT (sélectionner) lorsque vous vous trouvez dans le menu Statut.•Appuyer sur le bouton « up» (haut) ou « down » (bas) pour naviguer dans les paramètres du menu Historique.•Une fois arrivé au paramètre souhaité, appuyez sur le bouton SELECT pour voir la valeur de ce paramètre.•Si un paramètre contient plusieurs valeurs, appuyez sur le bouton SELECT, puis sur le bouton Up ou Down pour consulter les différentes valeurs de ce paramètre. Pour les valeurs quotidiennes, il est possible de revenir jusqu'à 30 jours en arrière (la donnée devient disponible au fil du temps), une fenêtre pop-up affiche la date du jour.•Pour retourner au menu de l'historique principal, appuyez sur le bouton SETUP (configuration).•Pour retourner au menu Statut, appuyez une nouvelle fois sur le bouton SETUP.Tableau de navigation du menu de l'historiqueTous les paramètres disponibles dans le menu de l'historique sont indiqués dans le tableau ci-dessous dans l’ordre d’apparence au cours de la navigation.4.3. Menu de configurationDans le menu de Configuration, les paramètres de l’écran MPPT Control et du chargeur solaire peuvent être consultés ou modifiés.Ne faites aucune modification sur ces paramètres à moins de savoir à quoi ils servent et quels sont leseffets de leur modification. Des paramètres incorrects peuvent causer des problèmes au système et mêmeendommager les batteries. En cas de doute, consultez un installateur, un revendeur ou un distributeurVictron Energy expérimenté.Pour naviguer dans le menu de Configuration :•Appuyez sur le bouton SETUP pendant 2 secondes pour entrer dans le menu de configuration.•Le premier élément du menu est affiché.•Naviguez jusqu’à l’élément du menu souhaité en appuyant sur les boutons Up (haut) ou Down (bas).•Une fois l’élément du menu souhaité atteint, appuyez sur le bouton SELECT pour afficher sa valeur de configuration.•Pour modifier ce paramètre, appuyez à nouveau sur le bouton SELECT, à présent, la valeur clignotera.•Appuyez sur le bouton « Up » (haut) ou « Down » (bas) pour choisir la valeur souhaitée.•Appuyez sur SELECT pour confirmer la modification, vous entendrez un Bip et vous verrez le mot SAVED (enregistré) affiché. Le changement deviendra définitif.•Naviguez jusqu’au prochain élément du menu, ou appuyez sur SETUP pour retourner au menu de configuration.•Pour quitter le menu de configuration, appuyez à nouveau sur le bouton SETUP.Il est possible que le menu de configuration soit bloqué. Dans ce cas, les paramètres ne peuvent être que consultés. Si vous souhaitez modifier le paramètre, le mot LOCK (verrouiller) s’affichera.Pour débloquer le menu de Configuration :•Naviguez dans les paramètres jusqu’à l’élément du menu 01 LOCK SETUP (configuration de blocage)•Appuyez sur le bouton de configuration SETUP, la configuration ON (activé) est affichée•Appuyez à nouveau sur le bouton SETUP•Appuyez sur le bouton de la flèche du bas et sélectionnez OFF.•Pour quitter la configuration, appuyez sur le bouton SETUP.Lorsque SELECT TO EDIT (sélectionner pour éditer) est sur ON, la valeur actuelle est affichée et une nouvelle valeur peutimmédiatement être sélectionnée.Lorsque LOCK SETUP (Verrouiller la configuration) est activé sur ON, les paramètres ne peuvent être changés qu'après avoir mis LOCK SETUP sur OFF.Tableau de navigation de la configuration du contrôleur MPPTTous les paramètres disponibles sont indiqués dans le tableau ci-dessous dans leur ordre d’apparence dans le menu déroulant, avec une description rudimentaire de chaque paramètre. Pour une description plus complète des paramètres du chargeur solaire, consultez le manuel du chargeur solaire.Tous les paramètres indiqués dans le tableau ci-dessous ne seront peut-être pas disponibles lorsque certains modèles de chargeurs solaires sont branchés. Le chargeur solaire ne disposera peut-être pas du matériel nécessaire. Par exemple, tous les chargeurs solaires ne sont pas équipés d’une sortie de charge.Il peut manquer certains paramètres dans le menu de configuration. L’écran MPPT Control permet uniquement de modifier les paramètres les plus communs. Davantage de paramètres avancés, tels que les paramètres des ports RX et TX, ne sont pas accessibles depuis l’écran MPPT Control. Pour configurer ces paramètres, utilisez l’application VictronConnect, ou bien, pour les chargeurs solaires de 60 A et plus, utilisez un écran SmartSolar Control.Consultez ce chapitre en cas de comportement étrange de l’appareil ou si vous suspectez une défaillance du produit.Le processus de dépannage et assistance consiste d’abord à consulter les problèmes les plus habituels listés dans ce chapitre. Si le problème persiste, contactez le point de vente pour solliciter une assistance technique. Si vous ne connaissez pas le point de vente, consultez la page Assistance sur le site Web Victron Energy.5.1. Problèmes de puissanceL’écran est alimenté à l’aide du câble VE.Direct ou du câble d'alimentation. Si l’écran ne s’allume pas, vérifiez ces câbles.Vérification du câble VE.Direct :1.Vérifiez que le câble VE.Direct est bien branché à l’arrière de l’écran.2.Vérifiez que le câble VE.Direct est bien branché au chargeur solaire.3.Assurez-vous que les connecteurs du VE.Direct sont bien insérés tout le long dans les ports VE.Direct.4.Vérifiez que les broches du port VE.Direct ne soient ni endommagées, ni tordues ou manquantes.5.Vérifiez si le chargeur solaire peut servir d’alimentation à travers le câble VE.Direct lorsqu’aucune entrée PV n’estdisponible (la nuit). Certains modèles très anciens, dont la fabrication a été interrompue depuis, ne disposent pas de câble d'alimentation.Vérification du câble d'alimentation1.Vérifiez le fusible sur le câble d’alimentation.2.Vérifiez que le câble d’alimentation est bien branché à l’arrière de l’écran.3.Vérifiez si le câble d'alimentation est branché à la batterie ou à une autre tension d'alimentation.4.Vérifiez si la tension d'alimentation se trouve bien entre 6,5 et 95 VCC.5.2. Paramètres bloquésSi le menu de configuration est bloqué, les paramètres ne peuvent pas être modifiés, mais uniquement consultés. Si vous souhaitez modifier le paramètre, le mot LOCK (verrouiller) s’affichera.Pour débloquer le menu de configuration, consultez les instructions du chapitre Menu de configuration [10].Ce produit bénéficie d’une garantie limitée de 5 ans. Cette garantie limitée couvre les défauts de matériel et de fabrication dece produit pour une durée de cinq ans à partir de la date d’achat d’origine du produit. Pour faire valoir la garantie, le client doit retourner le produit au point de vente avec la preuve d’achat. Cette garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement résultant de la transformation, la modification ou l’utilisation incorrecte ou excessive, ou le mauvais usage, la négligence, l’exposition à une humidité excessive, au feu, l’emballage incorrect, la foudre, la surtension, ou toute autre catastrophe naturelle. La garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement découlant de réparations réalisées par des personnes non autorisées par Victron Energy. Le non-respect des instructions contenues dans ce mode d’emploi annulera la garantie. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l’utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d’acquisition actuel du produit.。

.'. 太阳能电动车充电控制器使用说明一、概述CJCD系列太阳能电动车充电控制器安装在电动车上，能够将太阳能电池板输出的直流电，通过控制器内部调压装置，调节出充足的电能供蓄电池充电，即可实现电动车边走边充，大大提高蓄电池的使用寿命，最大解决了电动车行程短的难题。

本控制器也适用于离网光伏发电系统。

二、产品特点1、采用先进CPU精确计算，大大提高充电效率，节约电池板能量，减轻电池板成本。

2、高速高性能芯片及合理设计，使控制器反应速度快，工作稳定。

3、输入电压宽（DC12-45V),适合10-400瓦太阳能光伏组件。

4、输出电压宽，满足多种电动车，48V、60V、72V自由调整。

5、LED数码管直观的显示太阳能充电电压。

6、控制器从太阳能电池板取电，不消耗蓄电池能量，待机功耗为零。

7、内置保险丝，具有过流、短路保护。

三、技术参数1、本控制器专为太阳能电池板升压设计，用于太阳能电动车充电、离网光伏发电系统。

2、控制器输入端只能接入12V---45V的太阳能电池板，电池板功率10-400W。

3、控制器输入端接线：红线接正极，蓝线接负极，千万不可接反。

4、控制器输出端接电动车电瓶，适应于48V、60V、72V的电瓶，输出电压通过开关调。

拨动开关48V位置---------空载显示56V±2V（可充48V蓄电池）拨动开关60V位置---------空载显示72V±2V（可充60V蓄电池）拨动开关72V位置---------空载显示82V±2V（可充72V蓄电池）5、控制器输出端接线：红线接正极，蓝线接负极，千万不可接反。

6、1、控制器输入端只能接光伏板组件，千万不能接其他电源、电动车电瓶及空载接超过45V的太阳能组件，切记！切记！切记！2、输出端的电压一定要和电动车电瓶的电压匹配，不匹配，千万不要接！。

1. 系统电压: 12V/24V 自动适应。

2. 采用最新的MPPT 充电技术，充电效率提高10-30%2. LED 路灯最大功率： 100W. 太阳能板最大电压： 50V3. 内置升压型恒流源，效率可达95%以上.4. 具有4时段工作模式. 每个模式功率可调，范围0-100%，精度10%5. 带有红外遥控功能，所有参数可以采用LCD 遥控器一键设定7. 具有温度保护功能8. 采用MPPT ，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命，同时具有高精度温度补偿功能。

9. 具有过充、过放、电子短路、过载保护、防反接保护等全自动控制；以上保护均不损坏任何部件.1. 太阳能电池组件在光照下会产生电流，即使在光线弱的情况下，也可产生高的电压，安装之前，一定要做好准备工作，将太阳能电 池板遮住。

2. 安装控制器之前，请先确认太阳能板上的电压和蓄电池的电压是否和控制器匹配。

3. 在安装过程中，不要触碰所有的裸线4. 蓄电池正负极绝对不能短路，建议在安装蓄电池时串联一个保险丝。

5. 请不要使用劣质的原材料。

比如线材，螺丝。

6. 保持控制器安装位置的通风散热效果。

控制器在工作的过程中会发热，如果得不到良好的散热条件，可能导致故障和发生火灾。

7. 不要把控制器安装在潮湿的环境中，如果必须要安装的话，请做好防潮防水处理。

8. 让小孩远离光伏系统。

MPPT 太阳能路灯控制器内置升压型恒流源使用说明书感谢你使用我们的产品,在使用产品之前，请仔细阅读本产品说明书1. 建议把产品安装在室内或者灯杆内，请做好防雨措施。

2. 建议用户把控制器和蓄电池装在同一个地方，以便控制器能随时检测蓄电池的温度。

调整充放电的参数。

3. 本控制器只适用于太阳能电池板。

不能用于柴油发电、市电、风力发电等充电控制，否则会导致控制器损坏。

注意事项：接线方法1. 本控制器可以适用铅酸电池,胶体电池。

可以用遥控器选择相应的电池2. 温度保护功能:当外部环境温度>65℃，充电停止。

什么是MPPT？MPPT_charge_controller[1]MPPT控制器的全称“最大功率点跟踪”（Maximum Power Point Tracking）太阳能控制器，是传统太阳能充放电控制器的升级换代产品。

所谓最大功率点跟踪，即是指控制器能够实时侦测太阳能板的发电电压，并追踪最高电压电流值(VI)，使系统以最高的效率对蓄电池充电。

下面我们用一种机械模拟对比的方式来向大家解释MPPT太阳能控制器的基本原理。

要想给蓄电池充电，太阳板的输出电压必须高于电池的当前电压，如果太阳能板的电压低于电池的电压，那么输出电流就会接近0。

所以，为了安全起见，太阳能板在制造出厂时，太阳能板的峰值电压（Vpp）大约在17V 左右，这是以环境温度为25°C时的标准设定的。

这样设定的原因，（有意思的是，不同于我们普通人的主观想象，下面的结论可能会让我们吃惊）在于当天气非常热的时候，太阳能板的峰值电压Vpp会降到15V左右，但是在寒冷的天气里，太阳能的峰值电压Vpp可以达到18V!现在，我们再回头来对比MPPT太阳能控制器和传统太阳能控制器的区别。

传统的太阳能充放电控制器就有点象手动档的变速箱，当发动机的转速增高的时候，如果变速箱的档位不相应提高的话，势必会影响车速。

但是对于传统控制器来说，充电参数都是在出厂之前就设定好的，这就像车的档位被固定设置在了1档。

那么不管你怎样用力的踩油门，车的速度也是有限的。

MPPT控制器就不同了，它是自动挡的。

它会根据发动机的转速自动调节档位，始终让汽车在最合理的效率水平运行。

就是说，MPPT控制器会实时跟踪太阳能板中的最大的功率点，来发挥出太阳能板的最大功效。

电压越高，通过最大功率跟踪，就可以输出更多的电量，从而提高充电效率。

理论上讲，使用MPPT控制器的太阳能发电系统会比传统的效率提高50%，但是跟据我们的实际测试，由于周围环境影响与各种能量损失，最终的效率也可以提高 20%-30%。

太阳能电动车充电控制器使用说明一、概述CJCD系列太阳能电动车充电控制器安装在电动车上，能够将太阳能电池板输出的直流电，通过控制器内部调压装置，调节出充足的电能供蓄电池充电，即可实现电动车边走边充，大大提高蓄电池的使用寿命，最大解决了电动车行程短的难题。

本控制器也适用于离网光伏发电系统。

二、产品特点1、采用先进CPU精确计算，大大提高充电效率，节约电池板能量，减轻电池板成本。

2、高速高性能芯片及合理设计，使控制器反应速度快，工作稳定。

3、输入电压宽（DC12-45V),适合10-400瓦太阳能光伏组件。

4、输出电压宽，满足多种电动车，48V、60V、72V自由调整。

5、LED数码管直观的显示太阳能充电电压。

6、控制器从太阳能电池板取电，不消耗蓄电池能量，待机功耗为零。

7、内置保险丝，具有过流、短路保护。

三、技术参数1、本控制器专为太阳能电池板升压设计，用于太阳能电动车充电、离网光伏发电系统。

2、控制器输入端只能接入12V---45V的太阳能电池板，电池板功率10-400W。

3、控制器输入端接线：红线接正极，蓝线接负极，千万不可接反。

4、控制器输出端接电动车电瓶，适应于48V、60V、72V的电瓶，输出电压通过开关调。

拨动开关48V位置---------空载显示56V±2V（可充48V蓄电池）拨动开关60V位置---------空载显示72V±2V（可充60V蓄电池）拨动开关72V位置---------空载显示82V±2V（可充72V蓄电池）5、控制器输出端接线：红线接正极，蓝线接负极，千万不可接反。

6、1、控制器输入端只能接光伏板组件，千万不能接其他电源、电动车电瓶及空载接超过45V的太阳能组件，切记！切记！切记！2、输出端的电压一定要和电动车电瓶的电压匹配，不匹配，千万不要接！。

Shenzhen Sigineer Power CO.,LTD User Manual of MPPT Solar Charge ControllerModel # Battery system Max. PV input voltage Rated currentSMG-B96-80A 96V 430V 80A SMG-B96-100A 96V 430V 100A SMG-B120-50A 120V 430V 50A SMG-B192-60A 192V 430V 60A SMG-B192-100A 192V 430V 100A SMG-B216-60A 216V 430V 60A SMG-B240-60A 240V 430V 60A SMG-B240-80A 240V 660V 80A SMG-B384-80A384V850V80Akeep this handbook. Please read all the instructions and notes in themanual carefully before you install it).This manual contains all the safety, installation and operation instructionsof the series solar charge controller (hereinafter referred to as "controller"):Please install it in the room to avoid the exposure of the components and prevent the water from entering the controller.Install the controller in well ventilated places, the controller’s case temperature may become very hot during operation.It is recommended that safety or circuit breakers be connected to the input, load and battery terminals to prevent the danger of electric shock in use.After installation, check all connections are firm, to avoid the false connection caused by heat accumulation and dangerous.If the display is not displayed for the first time, please cut off the fuse or circuit breaker immediately and check whether the line is connectedcorrectly.If the system needs to connect the inverter, please connect the inverter directly to the battery, and do not connect with the load end of the controller.When the controller is in the normal charge state, do not disconnect thebattery connection, otherwise the DC load may be damaged.Catalog1. MPPT Controller General Information (3)1.1 Overview (4)1.2 Characteristics (4)1.3 Accessories Instruction (5)1.4 Maximum Power Point Tracking Technology (5)1.5 Battery Charging Stage (7)2. Installation Instructions (8)2.1 Selecting the Mounting Location (8)2.2 Safe distance (8)2.3 Dimensions (8)2.4 Precautions for controller installation (9)3. MPPT Controller Connection (9)3.1 Connection of the PV Power System (9)3.2 Serial connection (string) of PV modules (9)3.3 PV Array Input Total Power (10)3.4 System Voltage and Battery Type (11)3.5 DC Load Output Voltage and Max. Discharge Current (11)3.6 Specifications for Cables and Breakers (11)3.7 Steps of Switch on and off (12)3.8 Communication port description (13)4. Operation (13)4.1 Meaning of LED and function key (14)4.2 Menu introduction (14)5. Parameters (16)6. maintenance and cleaning (18)6.1 replacement fuse (18)6.2 clean air vent radiator (18)7. warranty (18)8. Warranty card (18)1. MPPT Controller General Information1.1 OverviewThank you for choosing the MPPT solar charging controller!The series has high conversion efficiency, efficient MPPT algorithm, neat internal structure and beautiful appearance design. With the continuous optimization of the products, the series has its unique advantages: ◆The various sampling data show on the screen, convenient user access.◆The wide input voltage range of PV, suitable for a variety of commonly used specifications of solar panels.◆The professional adaptation of high voltage battery system, providing solutions for special applications.◆The extension of the functions of WIFI, wireless communication and remote cloud monitoring.◆Expand the function of parallel machine to meet the combination application of multiple products.◆The machine function and development, meet the multiple product combination application.Continuousoptimization design, super high cost performance.Features:◆It has an efficient MPPT algorithm, MPPT efficiency ≥99.5%，and converter efficiency up to 98%◆Charge mode: three stages (constant current, constant voltage, floating charge), it prolongs servicelife of the batteries.◆Four types of load mode selection: ON/OFF, PV voltage control, Dual Time control, PV+Timecontrol .◆Three kinds of commonly used lead-acid battery (Seal\Gel\Flooded) parameter settings fcan beselected by the user, and the user can also customize the parameters for other battery charging.◆It has a current limiting charging function. When the power of PV is too large, the controllerautomatically keeps the charging power, and the charging current will not exceed the rated value.◆High definition LCD display function to check the device running data and working status, also cansupport modify the controller display parameter.◆Support multi - machine parallel to realize system power upgrade.◆RS485 commun ication, we can offer communication protocol to convenient user’s integratedmanagement and secondary development.◆Support PC software monitoring and WiFi module to realize APP cloud monitoring.◆CE, RoHS, FCC certifications approved, we can assist clients to pass various certifications.◆ 3 years warranty, and 3~10 years extended warranty service also can be provided.1.2 CharacteristicsItemNameItemName1 LCD 7 Communication interface2 Upper cover plate 8 Bat. Temp interface3 Connection cover plate 9Signal lamp 4 PV Terminals 10~13 Button 5 Battery Terminals 14 Fan channel6 Load Terminals1.3 Accessories InstructionMPPT Solar Charge Controller Accessories DiagramRemark:Extra accessories can be purchased 1.RS485 to USB cable; 2.RS485 to wifi modularIf there is any part missing, please contact your dealer.1.4 Maximum Power Point Tracking TechnologyObject Quantity DescriptionA 1 unit MPPT solar charge ControllerB 1 unit User ManualC 1 pcs Temperature sensing wireD 1 pcs RS485 to USB cable(option)A CDBThe MPPT controller can detect the generation voltage of the solar panel in real time and track the maximum voltage and current value (V-I), so that the system can charge the battery with the maximum power output.Under the assumption that the conversion efficiency of the system is 100%, the following formula is established.Input Voltage(V Mpp)* Input Current (I PV)=Battery Voltage (V Bat)*Charge Current (I Bat)Normally, the V Mpp is always higher than V Bat, Due to the principle of conservation of energy, the I Bat is always higher than I PV. The greater the discrepancy between V Mpp &V Bat, the greater the discrepancy between I PV&I Bat. The greater the discrepancy between array and battery. This is also the simplest way to distinguish whether the real MPPT controller.As the Figure shown below, is the maximum power point curve, the shadow is the working range of the PWM controller, it can obviously diagnose that the MPPT mode can improve the usage of the solar energy resource. According to our test, our company's MPPT controller can improve the utilization of solar array 20%~60% ( The efficiency may be dirfferent due to the environment.)Maximum Power Point CurveIn actual application, as shading from cloud, tree and snow, the panels may have multiple MPPT points, but there is only one real Maximum Power Point. As the below Figure shows:Mutil-MPP CurveIf there are multiple MPPT points, if there is no good algorithm, it will lead to work on the unreal MPPT point. Our product can track the actual MPPT point quickly and accurately, improve the utilization of array energy and avoid the waste of resources.1.5 Battery Charging StageThe controller have 3 stages charge mode, Constant Current Charging(Bulk Charging), Constant Voltage Charging(CV) and Floating Charging(CF) for rapid, efficient, and safe battery charging.Battery Changing Stage Curvea) Constant Current Charging_CC(Bulk Charging)In this stage, the battery voltage has not yet reached constant voltage (Constant or Boost Voltage), the controller operates in constant current mode, delivering its maximum current to the batteries (MPPT Charging).b) Constant Voltage Charging_CV( Constant and Boost Charging)When the battery voltage reaches the constant voltage set point, the controller will start to operate in constant voltage charging mode, this process the charging current will drop gradually. The constantcharge voltage will increase 0.2V on the basis of constant voltage at 1st of each month, charge time is 60 mins. ( The data of boost charge voltage can be set via PC software and APP) c) Floating Charging_CFAfter the constant voltage stage, the controller will reduce charging current to maintaining the battery voltage on the Floating Voltage set point. Charging the battery with a smaller current and voltage on Floating Voltage stage, while maintaining full battery storage capacity.In Floating charging stage, loads are able to obtain almost all power from solar panel.If loads exceed the power, the controller will no longer be able to maintain battery voltage in Floating charging stage. If the battery voltage remains below the Recharge Voltage, the system will leave Floating charging stage and return to Bulk charging stage.2. Installation Instructions2.1 Selecting the Mounting Location✍ The position should be taken into consideration of the weight and size of the controller. ✍ The ambient temperature of the position should be within the range of -20℃ ~50℃. ✍ A good ventilation environment should be maintained in the position. ✍ Install position should avoid direct sunlight.2.2 Safe distanceRefer to the following safety clearance to ensure that other equipment or objects are not within this range to ensure that there is sufficient space for heat dissipation.Controller Safety Distance2.3 DimensionsDirectionSafety DistanceLeft-Right direction >33cm Up-Down direction>50cm2.4 Precautions for controller installationPlease read the safety instructions of the title page carefully before installing the controller ！3. MPPT Controller Connection3.1 Connection of the PV Power System3.2 Serial connection (string) of PV modulesAs the core component of PV system, controller could be suitable for various types of PV modules and maximize converting solar energy into electrical energy. According to the open circuit voltage(V oc ) and the maximum power point voltage(V Mpp ) of the MPPT controller, the series number of different types PV modules can be calculated. The below table is for reference only.Product model L1 L2 L3 HB96(70A/80A/100A) B192(50A/60A) B216(50A/60A) B240(50A/60A) 330 mm350 mm371 mm187 mmB192(70A/80A/100A) B216(70A/80A/100A) B240(70A/80A/100A) B384(70A/80A)350 mm370 mm391 mm227 mmPV Power System Connection DiagramPV input <DC430V Prohibit the total input voltage greater than 430VSystem Voltage 36cell Voc<23V 48cell Voc<31V 54cell Voc<34V 60cell Voc<38V Max. Best Max. Best Max. Best Max. Best96V 18 10~15 13 8~11 12 7~10 11 6~9 192V 18 15~18 13 11~13 12 11~12 11 10~11 216V 18 16~18 13 12~13 12 11~12 11 10~11 240V 18 17~18 13 13 12 12 11 11System Voltage 72cell Voc<46V 96cell Voc<62V Thin-Fim Module 80V<Voc<150V Max. Best Max. Best Max. Best96V 9 5~7 7 4~6 4 2~3 192V 9 7~9 7 5~6 4 3 216V 9 8~9 7 6 4 3 240V 9 9 7 6 4 3~4PV input <DC660V Prohibit the total input voltage greater than 660VSystem Voltage 36cell Voc<23V 48cell Voc<31V 54cell Voc<34V 60cell Voc<38V Max. Best Max. Best Max. Best Max. Best192V 28 17~23 21 12~17 19 11~15 17 10~13 216V 28 18~24 21 13~18 19 12~16 17 11~14 240V 28 19~25 21 14~19 19 13~17 17 12~15System Voltage 72cell Voc<46V 96cell Voc<62V Thin-Fim Module 80V<Voc<150V Max. Best Max. Best Max. Best192V 14 8~11 10 6~8 6 4 216V 14 9~12 10 7~8 6 4~5 240V 14 10~12 10 8 6 5PV input <DC850V Prohibit the total input voltage greater than 850VSystem Voltage 36cell Voc<23V 48cell Voc<31V 54cell Voc<34V 60cell Voc<38V Max. Best Max. Best Max. Best Max. Best384V 36 32~36 27 24~27 25 22~25 22 19~22System Voltage 72cell Voc<46V 96cell Voc<62V Thin-Fim Module 80V<Voc<150V Max. Best Max. Best Max. Best384V 18 16~18 13 12~13 8 7~8NOTE: The above parameter values are calculated under standard test conditions (STC (Standard Test Condition): Irradiance 1000W/m2, Module Temperature 25℃, Air Mass 1.5)3.3 PV Array Input Total PowerThis MPPT controller has a limiting function of charging current, the charging current will be limitedwithin rated range. Therefore, the controller will charge the battery with the rated charging power even if the input power at the PV exceeds. Such as: for 96V Solar System with 60A controller, no matter the input power of the solar panel is greater than the rated number, the charging current will not be more than 60A. The actual operation power of the PV array conforms to the conditions below1) PV power ≤ controller rated power, the maximum power of the controller is equal to the actual power of the PV array.2) PV power > controller rated power, the maximum charge power of the controller is equal to the rated power. If the PV array higher than rated power, the charging time at rated power to battery will be longer, more energy to battery yields. Meanwhile, it will waste the power under the fierce sunshine due to the limitation of current.Note: for the rated power of different types of products, please refer to the technical parameters form.3.4 System Voltage and Battery Type1) The controller can charge the DC12V, DC24V, DC36V and DC48V batteries. The controller recognised the system according to the voltage of the first connected battery and reidentified after the power failure was restarted. Therefore, please confirm whether the LCD display system is consistent with the actual system when starting, otherwise, it is necessary to recheck the battery voltage.Note:battery group detailed system identification voltage please refer to the technical parameters table! 2）The controller has been set up to charge 3 kinds of conventional battery parameters for the following forms. If you need to charge for other special batteries, please choose "User" type, then set up by PC software or APP. (parameters is in 12V system at 25℃, please use 8 times value in 96V, use 16 times value in 192V and use 32 times value in 384V etc.)Battery type Constant voltage Floating voltageFlooded 14.6V 13.8VSealed 14.4V 13.8VGel 14.2V 13.8VUser (setting) C(9V~15V) F(9V~15V)3.5 DC Load Output Voltage and Max. Discharge CurrentThe controller has DC LOAD output function, and its output voltage range is the same as the battery group. If the battery's voltage is 100.8V, then DC can output a voltage of 100.8V at this moment.3.6 Specifications for Cables and BreakersThe wiring and installation methods must conform to all national and local electrical code requirements. PV array specification of WiringSince PV array output can vary due to the PV module size, connection method or sunlight angle, the minimum wire can be calculated by the Isc of PV array. Please refer to the value of Isc in PV modulespecification. (When the PV modules connect in series, the Isc is equal to the PV module's Isc. When the PV modules connect in parallels, the Isc is equal to the sum of PV module's Isc. )And in order to facilitate the opening and closing of the machine and safety, it is recommended to install the circuit breaker. Please refer to the specification selection of the next table wire and circuit breaker.Model Rated chargecurrentRated dischargecurrentBattery wire(mm2/AWG)Load wire(mm2/AWG)Breaker50A 50A 50A 10/7 10/7 >100A60A 60A 60A 16/6 16/6 >100A70A 70A 70A 20/5 20/5 >125A80A 80A 80A 26/3 26/3 >125A100A 100A 100A 34/2 34/2 >150ABefore you connect the wire, please open the product case. After done it, please close and locked them, it is helpful to protect the connection port.3.7 Steps of Switch on and off③①②Make sure that the controller is installed and connected as aboveOpening process: Step 1: open the circuit breaker on the battery side(breaker ①), make sure that the controller is connected with the battery (the LCD of the controller will display the content), and set the battery type.Step 2: if you need to use the DC load output, then set the output control mode first, and then open the DC output circuit breaker(breaker ②).Step 3: open the circuit breaker on the input side of the solar panel PV(breaker ③), if the PV input voltage is in the charge range of the controller, then the controller will enter the charging state. Closing process: turn off the circuit breaker in turn ：③②①3.8 Communication port descriptionThe communication port of the controller can match our RS485-USB communication line to achieve PC terminal monitoring software communication. Itcan also match our WIFI module products to achieve remote APP cloud monitoring.Note: a communication port will be occupied when the user uses parallel machine functions. In this time, PC monitoring and WIFI APP remote monitoring can not be performed (such as the use of PC monitoring software and APP to obtain messy data).The communication port is the standard 8 line RJ45 interface, and the pin is defined as follows:(Note:thedefinition ofthe foot is onlyapplicable tothe relatedproducts of ourcompany!)4. OperationPIN Function 1 RS485-A2 RS485-B3 Empty4 Empty5 GND6 GND7 +5V8 +5VWarning ：If the system needs to connect the inverter, please connect the inverter directlyto the battery, and do not connect with the load end of the controller.When the controller is in the normal charge state, do not disconnect the batteryconnection, otherwise the DC load may be damaged.Therefore, the damage tothe controller will not be within the warranty.4.1 Meaning of LED and function keyLEDs and Buttons InstructionALARM (Red) Controller in fault stateCHANGE(Blue) Controller start to charge powerLOAD(Green ) DC load turn onUP Page up and numerical increaseDOWN Page down and numerical reductionENTER Enter inESC Exit and save dataCharge ModeThis controller have 3 mode :Constant charging stage ( CC Mode ) ,Constant voltage charging stage ( CV Mode ) , Floating charge Stage ( CF Mode ) :In CC Mode ,the blue light will flash for every second .In CV Mode ,the blue light will flash for every 3 second .In CF Mode ,the light will keep on .4.2 Menu introduction4.2.1 Menu content descriptionMain menu Display contents introductionWork StatusFaultNormal work will display No Fault.Off normal work will display related Fault：BatOVP：battery overcharge protectionPVOVP：PV input over voltage protectionChgOCP：over Charge current protectionLoadOCP：load output over current protectionBatOTP：battery over temperature protectionCHGOTP：MPPT internal over temperature protectionPVUVP mean：PV input low voltage protection Charging mode: CC or CV or CFPV Volt PV input voltageBat TempAfter accessing the battery temperature line, the real-timetemperature of the battery pack will be displayed.HS Temp Temperature of heat sink Load Current DC load output current Charge Current Charging current Charge Power Charging power Charge Volt Charging voltageSettingLoad Set Load：DC Load control mode：1.ON/OFF mode2.Light Ctrl mode3.FT1-LigCtr-X :Fix-time control mode:Load:FT1-LigCtr-X Shut down after X hours in the darkCtr2:FT2-LigCt-X Turn on X hours before daylight4.D-Time Ctrl Dual period control modeTime&Date SetTime Time SetDate Date SetBat Type SettingType：Selection of battery type（GEL,SEL,FLD,USER）Num:Machine category selection(0 represents common, 1 represents host).Bulk Volt: Bulk Volt SetFloat Volt: Float Volt SetMaxChgCurr: Set the Max. charge currentInformation192V 60A Controller model192V BAT CHG SYS System voltage Load：DC output control mode after user set TOTAL：Total energy from this machine Firmware ：Firmware Ver.Bat ：Battery Type display5. ParametersSeries SMG-B96 SMG-B192\SMG-B216（220）\SMG-B240 SMG-B384 Power model 70A 80A 100A 50A 60A 70A 80A 100A 70A 80AProduct categoryControllerPropertiesMPPT (maximum power point tracking)MPPTefficiency≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% System voltage DC96V DC192V\DC216V(DC220V)\DC240V DC384V Range ofV identificationDC72V~DC128V DC144V~DC256V\DC162V~DC288V\DC180V~DC320V DC288V~DC512V Heat-dissipatingmethodIntelligent fan coolingInputOpen circuitV max-pvDC430V DC430V DC430V DC660V DC660V DC660V DC850V CharacteristicsStart chargeV start-pvV bat+20V V bat+20V V bat+20V V bat+20V V bat+20V V bat+20V V bat+20V V bat+20V V bat+20V V bat+20V LowprotectionV low-pvV bat+10V V bat+10V V bat+10V V bat+10V V bat+10V V bat+10V V bat+10V V bat+10V V bat+10V V bat+10VOverprotectionV over-pvDC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V DC850V DC850V Rated PVpower 7280W 8320W 1040010400W\ 12480W\ 14560W\ 16640W\ 20800W\29120W 33280W11700W\ 14040W\ 16380W\ 18720W\ 23400W\13000W 15600W 18200W 20800W 26000WCharge CharacteristicsSelectableBattery TypesSealed lead acid, Gel battery, Flooded (Other types of the batteries also can be defined)-- Default Gel batteryCharge ratedcurrent70A 80A 100A 50A 60A 70A 80A 100A 70A 80A Charge Method 3-Stage: constant current(fast charging)-constant voltage-floating chargeLOAD Characteristics Load voltage The same as the battery voltageThe same as thebattery voltageN/A N/A N/A N/A N/A Load ratedcurrent70A 80A 100A 50A 60A N/A N/A N/A N/A N/A Load controlmodeOn\Off mode, PV voltage control mode, Dual-time control mode,PV + Time control modeN/A N/A N/A N/A N/ADisplay & Display mode LCD128*64 dots/ backlight displayCommunicationCommunicationmode8-pin RJ45 port/RS485/support PC software monitoring/support WiFi module to realize APP cloud monitoring Other Protect function Input-output over \ under voltage protection, Prevention of connection reverse protection etc.Parameters Operation-20℃~+50℃TemperatureStorage-40℃~+75℃TemperatureIP(IngressIP21protection)Net Weight (kg) 14.7kg 14.7kg 18.8kg 18.8kgGross Weight16.6kg 16.6kg 20.6kg 20.6kg(kg)Product Size371*500*187 371*500*187 391*500*227 391*500*227 （mm）Packing590*420*270 590*420*270 590*440*320 590*440*320 Size(mm)6. maintenance and cleaning6.1 replacement fuseIf the insurance is caused by high temperature or other faults, the fuse needs to be replaced correctly. Remove the broken fuse from the interface, install the new fuse, check whether the connection is correct, and install the equipment.6.2 clean air vent radiatorClean the fan vent and internal heat sink regularly and wipe with dry or wet cloth.Note: no washing liquid or corrosive solvent can be used, and liquid is not allowed to flow into the machine to ensure that the ventilation holes of the equipment are not blocked.7. warrantyWithin the warranty period, the controller can be repaired free of charge if it is not caused by improper operation, otherwise the cost of repair will be charged.In the delivery of the agent, please properly package the equipment to avoid damage to the equipment in the transportation.8. Warranty cardMPPT controller warranty cardName CountryAddr mailTele-Number Zip codeDate of purchase SupplierInstall date installation personnelContact informationController modelSolar controllersequence numberBattery packparametersParameters andconfiguration mode ofsolar energycomponentsRemarks。

安徽精能绿色能源有限公司JN-HV系列MPPT高压太阳能控制器产品使用手册安徽精能绿色能源有限公司地址：安徽省合肥市高新区潜水东路5-8号尊敬的客户，感谢您选择使用本公司的JN-HV系列MPPT高压太阳能控制器产品，在使用本产品之前请仔细阅读以下说明：请保留本手册以备日后查用目录一安全说明 (2)1.1安全标识 (2)1.2安全须知 (2)二产品特性 (4)2.1概述 (4)2.2产品特点 (4)2.3接口定义 (4)三安装说明 (5)3.1安装注意事项 (5)3.2安装说明 (6)3.3接线 (7)3.4线缆选型要求 (8)四操作说明 (8)4.1指示灯功能 (9)4.2按键 (9)4.3LCD显示屏 (9)4.4设置操作 (12)五设备参数 (14)5.1保护功能 (14)5.2故障排除 (14)5.3系统维护 (15)六保修承诺 (16)七设备参数 (16)八安装尺寸 (18)九装箱清单及通信方式模块附件选配 (20)一安全说明1.1安全标识在本手册中可能出现下列安全符号，它们所代表的含义如下：危险警告注意对于电气电子设备而言，安全涉及到其安装、试运行、操作及维护的全过程。

因此，不正确的使用或是误操作将危害操作者或是第三方的生命和人身安全以及设备安全。

为了避免人员伤亡以及设备的损坏，操作及维修过程中需严格遵守以下所有的危险、警告和注意等安全信息提示。

1.2安全须知警告！对JN-HV系列MPPT控制器的所有安装操作必须由专业技术人员完成。

专业技术人员须经过专门的培训，完整阅读过本手册并掌握操作相关安全事项。

若非专业人员进行安装操作而造成人员伤害，本公司将不承担相关责任。

若未按本手册中的说明进行安装和操作导致控制器损坏，将不在本公司质保范围内。

①安装前注意！收到产品时，需先检查JN-HV系列MPPT控制器在运输过程中有无损坏，若发现问题请立即与我司或运输公司联系。

②安装中在进行JN-HV系列MPPT控制器安装前，务必确保机器尚未进行电气连接及通电。
