这是一种双组份溶剂型无机富锌硅酸盐底漆，干膜含锌的重量比为85%。
符合SSPC Paint 20的成分和性能要求。
锌粉符合ASTM D520，第Ⅱ类型标准。
这种金属锌底漆，可与多种高性能涂料系统和面漆配套使用，既适合新结构的涂覆，也适合原有结构的维修保养，适用范围包括桥梁、储槽、管道、海上设施和钢结构。
为经过正确处理的钢底材提供极佳的防腐蚀保护，加涂适当的面漆后，最高可以耐受540℃（1004°F）的温度。
这种底漆为快干型，可以用于多种气候条件。
绿灰色哑光63%50-80微米（2-3.2）密耳干膜厚，相当于79-127微米（3.2-5.1密耳）湿膜厚在上述体积固体份和干膜厚75微米的条件下，8.4平方米/公升在上述体积固体份和干膜厚3密耳的条件下，337平方英尺/美制加仑考虑适当的损耗系数无气喷涂、空气喷涂用Interzinc 22自重涂间隔温度 表干* 硬干* 最小 最大#5℃（41°F） 30分钟 3小时 36小时 无限制*15℃（59°F） 20分钟 90分钟 24小时 无限制*25℃（77°F） 10分钟 60分钟 16小时 无限制*40℃（104°F） 5分钟 30分钟 8小时 无限制*▲重涂取决于环境条件。
表中的数据系根据所列的干膜厚度、温度和65%的相对湿度测得。
详细建议请参见“产品特性”。
*参见国际油漆公司工业防护漆部门的《定义与缩略语》#使用聚硅氧烷面漆时，最大重涂间隔将缩短，详情请咨询国际油漆公司工业防护漆部门。
粘结剂（B组份） 混合后14℃（57°F） 15℃（59°F）2.5千克/公升490克/公升 美国-环境保护局第24号方法555克/公升，220克/公斤 欧共体溶剂排放指标(Council Directive 1999/13/EC)关于更多详细资料，请见关于“产品特性”的章节。
产品说明设计用途Interzinc 22涂装数据法规符合性数据颜色光泽度体积固体份典型厚度理论涂布率实际涂布率涂覆方法干燥时间闪点产品重量溶剂含量所有待涂表面应清洁、干燥且无污染物。

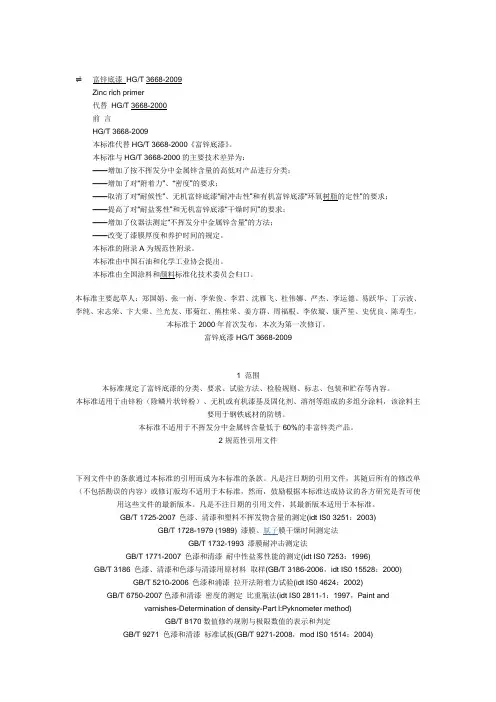

富锌底漆HG/T 3668-2009Zinc rich primer代替HG/T 3668-2000前言HG/T 3668-2009本标准代替HG/T 3668-2000《富锌底漆》。
本标准与HG/T 3668-2000的主要技术差异为：——增加了按不挥发分中金属锌含量的高低对产品进行分类；——增加了对“附着力”、“密度”的要求；——取消了对“耐候性”、无机富锌底漆“耐冲击性”和有机富锌底漆“环氧树脂的定性”的要求；——提高了对“耐盐雾性”和无机富锌底漆“干燥时间”的要求；——增加了仪器法测定“不挥发分中金属锌含量”的方法；——改变了漆膜厚度和养护时间的规定。
本标准的附录A为规范性附录。
本标准由中国石油和化学工业协会提出。
本标准由全国涂料和颜料标准化技术委员会归口。
本标准主要起草人：郑国娟、张一南、李荣俊、李君、沈雁飞、杜伟娜、严杰、李运德、易跃华、丁示波、李纯、宋志荣、卞大荣、兰光友、邢菊红、熊桂荣、姜方群、周福根、李依璇、康芦笙、史优良、陈寿生。
本标准于2000年首次发布，本次为第一次修订。
富锌底漆HG/T 3668-20091 范围本标准规定了富锌底漆的分类、要求、试验方法、检验规则、标志、包装和贮存等内容。
本标准适用于由锌粉（除鳞片状锌粉）、无机或有机漆基及固化剂、溶剂等组成的多组分涂料，该涂料主要用于钢铁底材的防锈。
本标准不适用于不挥发分中金属锌含量低于60%的非富锌类产品。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1725-2007 色漆、清漆和塑料不挥发物含量的测定(idt IS0 3251：2003)GB/T 1728-1979 (1989) 漆膜、腻子膜干燥时间测定法GB/T 1732-1993 漆膜耐冲击测定法GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定(idt IS0 7253：1996) GB/T 3186 色漆、清漆和色漆与清漆用原材料取样(GB/T 3186-2006，idt IS0 15528：2000) GB/T 5210-2006 色漆和浦漆拉开法附着力试验(idt IS0 4624：2002)GB/T 6750-2007色漆和清漆密度的测定比重瓶法(idt IS0 2811-1：1997，Paint andvarnishes-Determination of density-Part l:Pyknometer method)GB/T 8170数值修约规则与极限数值的表示和判定GB/T 9271 色漆和清漆标准试板(GB/T 9271-2008，mod IS0 1514：2004)GB/T 8923涂装前钢材表面锈蚀等级和除锈等级(GB/T 8923-1988，eqv IS0 8501-1：1988) GB/T 9278涂料试样状态调节和试验的温湿度(GB/T 9278-2008，idt IS0 3270：1984，Paints and varnishes and their raw materials-Temperatures and humidities for conditioning and testing)GB/T 9750 涂料产品包装标志GB/T 13288.1涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第1部分：用于评定喷射清理后钢材表面粗糙度的ISO表面粗糙度比较样块的技木要求和定义(GB/T 13288-2008，idt IS0 8503-1：1998)GB/T 13452.2 色漆和清漆漆膜厚度的测定(GB/T 13452. 2-2008，idt IS0 2808：2007)GB/T 13491 涂料产品包装通则ASTMD 6580-2000(2005) 锌粉颜料和富锌涂料干漆膜中金属锌含量的测定3产品分类本标准按富锌底漆的漆基类型分为I型和Ⅱ型：-I型：无机富锌底漆，包括溶剂型无机富锌底漆和水性无机富锌底漆；——Ⅱ型：有机富锌底漆。
Interzinc22无机硅酸富锌底漆的施工指导1.介绍Interzinc22是双组份、溶剂型、无机硅酸乙酯富锌底漆，符合SSPCPaint20以及BS5493（1977）EP2A的成分和性能要求。
这种富含锌粉的底漆，可以与多种高性能涂料系统和面漆配套使用，适用范围包括桥梁、储罐、管道、海洋平台等钢结构。
除了作为性能突出的防锈底漆外，在经过正确处理的钢结构表面，不使用面漆可以耐高达400℃（752℉）的高温，与Intertherm50或Intertherm601配合使用，在干燥环境中，可以耐高温达504℃（1004℉）。
Interzinc22不能用于储罐内作为耐油品和化学品的内壁涂层使用，相应产品及施工要求请咨询技术部门。
对于Interzinc22高性能富锌底漆，其施工与一般的涂料不同，包括表面处理、喷涂设备的选用，漆膜的固化、漆膜厚度的控制，后道漆的覆涂等等，都有很多需要注意的地方。
2.表面处理2.1.钢结构缺陷处理在喷砂前进行钢结构处理是很有必要的，包括焊缝的打磨光顺、咬边气孔的补焊打磨、飞溅的铲除打磨、锐边的倒角等。
2.2.除油喷砂前，除去油脂或探伤拍片留下的润湿剂，按照SSPC－1“溶剂清洁”标准执行。
2.3.抛丸／喷砂处理为了保证锌粉与钢材表面充分接触，保持良好的导电性，起到其应有的阴极保护作用，必须对钢材表面进行抛丸或喷砂处理到Sa2½(ISO8501-1:1988)或者SSPCSP10。
表面粗糙度的要求通常为Rz：40－75m。
表面粗糙度的评定可以用不同的标准样板进行比较，RugotestNo.3,min.BNN9a－N10a（Ra ＝6－12.5m），Keane-Tator标准板2-3mil或者ISO/DIS8503－1粗中级(G/S)。
如果粗糙度低而不足，会影响了附着力，增加漆膜龟裂的可能性。
粗糙度也不能太大，否则无机硅酸富锌底漆就不能有效地覆盖住喷砂后的表面，波峰处很容易引起点蚀。
