螺杆机结构和工作原理

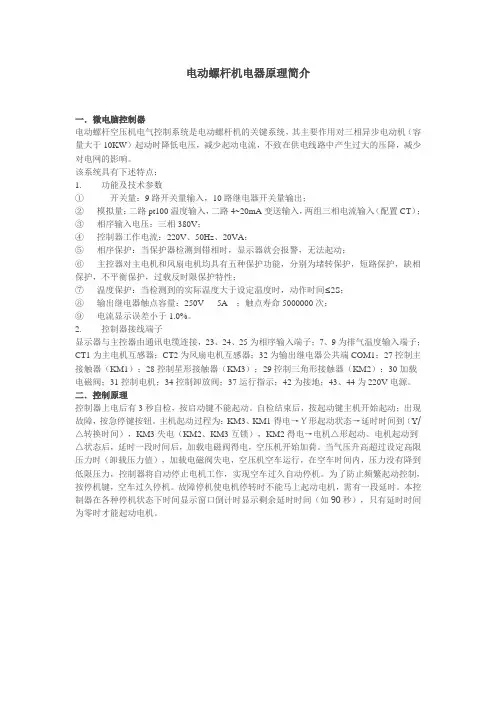

电动螺杆机电器原理简介

一．微电脑控制器

电动螺杆空压机电气控制系统是电动螺杆机的关键系统，其主要作用对三相异步电动机（容量大于10KW）起动时降低电压，减少起动电流，不致在供电线路中产生过大的压降，减少对电网的影响。

该系统具有下述特点：

1. 功能及技术参数

① 开关量：9路开关量输入，10路继电器开关量输出；

② 模拟量：二路pt100温度输入，二路4~20mA变送输入，两组三相电流输入（配置CT）；

③ 相序输入电压：三相380V；

④ 控制器工作电流：220V、50Hz、20VA；

⑤ 相序保护：当保护器检测到错相时，显示器就会报警，无法起动；

⑥ 主控器对主电机和风扇电机均具有五种保护功能，分别为堵转保护，短路保护，缺相保护，不平衡保护，过载反时限保护特性；

⑦ 温度保护：当检测到的实际温度大于设定温度时，动作时间≤2S；

⑧ 输出继电器触点容量：250V 5A ；触点寿命5000000次；

⑨ 电流显示误差小于1.0%。

2. 控制器接线端子

显示器与主控器由通讯电缆连接，23、24、25为相序输入端子；7、9为排气温度输入端子；CT1为主电机互感器；CT2为风扇电机互感器；32为输出继电器公共端COM1；27控制主接触器（KM1）；28控制星形接触器（KM3）；29控制三角形接触器（KM2）；30加载电磁阀；31控制电机；34控制卸放阀；37运行指示；42为接地；43、44为220V电源。

二．控制原理

控制器上电后有3秒自检，按启动键不能起动。自检结束后，按起动键主机开始起动；出现故障，按急停键按钮。主机起动过程为：KM3、KM1得电→Ｙ形起动状态→延时时间到（Y/△转换时间），KM3失电（KM2、KM3互锁），KM2得电→电机△形起动。电机起动到△状态后，延时一段时间后，加载电磁阀得电，空压机开始加荷。当气压升高超过设定高限压力时（卸载压力值），加载电磁阀失电，空压机空车运行，在空车时间内，压力没有降到低限压力，控制器将自动停止电机工作，实现空车过久自动停机。为了防止频繁起动控制，按停机键，空车过久停机。故障停机使电机停转时不能马上起动电机，需有一段延时。本控制器在各种停机状态下时间显示窗口倒计时显示剩余延时时间（如90秒），只有延时时间为零时才能起动电机。

- 1 - 螺杆空压机工作原理

空气压缩机是一种将空气压缩成高压气体的设备。螺杆空压机是其中一种常见的空气压缩机，其工作原理是通过两个相互咬合的螺杆进行空气压缩。本文将详细介绍螺杆空压机的工作原理。

一、螺杆空压机的结构

螺杆空压机主要由压缩机本体、电机、油分离器、冷却器、控制系统等组成。其中压缩机本体是最为重要的部分，它包括两个相互咬合的螺杆，分别为主动螺杆和从动螺杆。主动螺杆通过电机带动，从而推动从动螺杆，两个螺杆相互咬合完成空气的压缩。

二、螺杆空压机的工作原理

螺杆空压机的工作原理主要是通过两个相互咬合的螺杆进行空气压缩。具体来说，主动螺杆通过电机带动，从而推动从动螺杆，两个螺杆相互咬合完成空气的压缩。其工作过程可以分为四个阶段：

1. 吸气阶段：主动螺杆和从动螺杆之间的隙缝变大，形成一定的吸气容积，空气通过进气阀进入压缩机内部。

2. 压缩阶段：主动螺杆带动从动螺杆旋转，两个螺杆相互咬合，空气被压缩，温度上升。

3. 排气阶段：当空气被压缩至一定压力时，主动螺杆和从动螺杆之间的隙缝变小，空气被排出。

4. 排气后冷却阶段：空气在压缩过程中温度上升，需要通过冷却器进行冷却，以免对设备造成损害。

螺杆空压机的工作原理比较简单，但需要注意的是，其压缩过程 - 2 - 是连续进行的，因此需要进行冷却和油分离等工作，以保证设备的稳定性和长时间的运行。

三、螺杆空压机的应用

螺杆空压机广泛应用于制造、化工、建筑等领域。其主要作用是将空气压缩成高压气体，为生产过程提供动力，如喷漆、打磨、气动工具等。同时，螺杆空压机还可以用于空气分离、气体输送等领域。

四、螺杆空压机的维护

螺杆空压机的维护工作非常重要，可以延长设备的使用寿命，提高生产效率。常见的维护工作包括：

1. 定期更换机油和滤芯，以保证设备内部的清洁度和润滑度。

中央空调螺杆机工作原理

中央空调螺杆机是大型商用建筑中常用的一种制冷设备，它具有高效、稳定的制冷能力，适用于大空间的制冷和供暖。中央空调螺杆机的工作原理主要是通过螺杆压缩机的工作来实现制冷的功能。下面将详细介绍中央空调螺杆机的工作原理。

螺杆机的基本结构

中央空调螺杆机由螺杆压缩机、冷凝器、膨胀阀和蒸发器等部件组成。螺杆压缩机是中央空调螺杆机的核心部件，它包括主轴、螺杆、低压腔、高压腔等部件。冷凝器用来将高温高压的蒸汽冷却成高压液体。膨胀阀用来控制制冷剂的流量和压力，使制冷剂在膨胀后降低温度和压力。蒸发器用来吸收室内空气中的热量，并将其转化为蒸汽。

螺杆机的工作原理

中央空调螺杆机的工作原理主要包括制冷循环和压缩循环两个过程。在制冷循环中，制冷剂从蒸发器中蒸发，吸收了室内空气中的热量，然后流经蒸发器和压缩机，再经过冷凝器和膨胀阀，最终回到蒸发器中。在压缩循环中，螺杆压缩机将低压蒸汽压缩成高压蒸汽，使其温度和压力上升，然后流经冷凝器，冷却成高压液体，最后经过膨胀阀进入蒸发器，吸收室内空气中的热量，完成整个循环。

螺杆机的工作流程

螺杆机的工作流程包括启动、冷却、压缩、冷却和停机等阶段。在启动阶段，螺杆机首先进行自检，并启动冷却风扇和压缩机。然后进行冷却阶段，通过循环制冷剂并将其压缩，使温度和压力升高。接下来是压缩阶段，螺杆机将制冷剂压缩成高压液体，然后经过冷凝器冷却成高压液体。在冷却阶段，高压液体在冷凝器中冷却，变成高压低温的液体。最后是停机阶段，螺杆机停止工作，系统内的压缩机、冷凝器、蒸发器等部件也停止工作。

螺杆机的工作特点

中央空调螺杆机具有工作效率高、噪音小、维护简单等特点。由于采用了前后两个螺杆的设计，在工作过程中噪音减低，效率更高。此外，螺杆机的结构简单，维护工作也比较容易，可以减少设备的停机时间，提高了整体的制冷效率。中央空调螺杆机还采用了智能控制系统，能够自动调节压缩机、冷凝器和蒸发器等各部件的工作状态，实现了更加智能化的使用体验。 总结

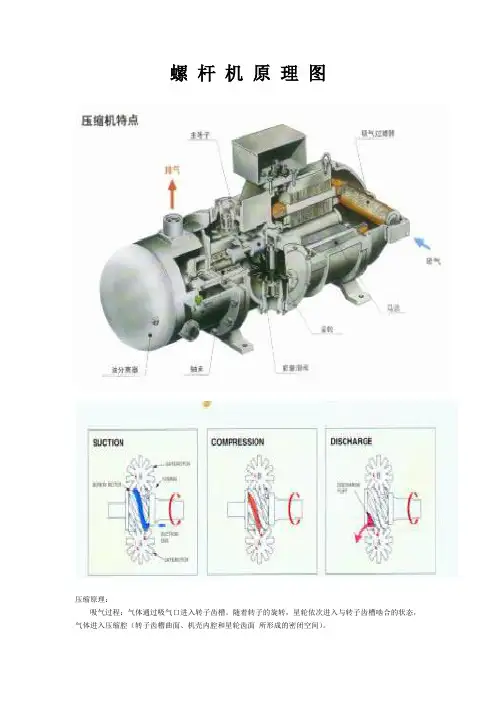

螺 杆 机 原 理 图

压缩原理：

吸气过程：气体通过吸气口进入转子齿槽。随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面 所形成的密闭空间）。 压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。

排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。

机组运行时被冷液体（水或盐水的总称）流经蒸发器。R22冷媒在蒸发器中低温沸腾，从液体中吸收热量。冷却后的液体经管道进入风机盘管或其它空调未端装置。冷液在通过这些装置内的翅片盘管时，从空气中吸收热量。然后受热的液体再回到蒸发器，于是完成了一个被冷液体的循环回路。

在蒸发器中因沸腾作用而产生的冷媒蒸气被螺杆压缩机进行压缩，然后排入油分离器，高压汽体在进入冷凝器管束前被油分离器除油。流经冷凝器管束的水从冷媒蒸汽中吸热使其冷凝。冷却水借助于外部动力被送至一个冷却装置，通常是冷却塔，过冷的冷媒从冷凝器底部排至一个管接机构。在此机构中，限流孔板使液体冷媒膨胀进入蒸发器，从而完成了冷媒循环。

机组主要部件是依满负荷设计工况下处理冷媒能力来选配的。但是大多数装置却是按运行机组只有部分时间为满负荷工况来选择的。由于主要部件是按满负荷选配的，故冷量必须进行控制，使出蒸发器的冷冻水温度在满负荷与低负荷工况时均保持恒定，调节位于螺杆压缩机上的滑阀位置就能适应负荷变化。

故障的分析与解决问题的方法（螺杆机）

排气温度过高 1、冷凝器进水温度过高或流量不够 解决冷却塔、水过滤器和各阀门

2、系统内有空气或不凝结气体 排除

3、冷凝器铜管内结垢严重 清洗铜管

4、制冷剂充注过量 排出余量

5、冷凝剂上进气阀未完全打开 打开

6、吸气压力高于正常值 参考“吸气压力过高”栏目

排气压力过低 1、通过冷凝器的水流量过大 调小阀门
