螺杆空压机的结构及原理

螺杆空压机的结构与工作原理

螺杆空压机是一种常见的压缩空气设备，它的结构与工作原理是其能够高效稳定地产生压缩空气的关键。本文将从结构和工作原理两个方面来详细介绍螺杆空压机。

一、螺杆空压机的结构

螺杆空压机主要由压缩机部分和控制系统两部分组成。

1. 压缩机部分

螺杆空压机的压缩机部分由主轴、动叶轮、固定叶轮和压缩腔体组成。主轴是螺杆空压机的核心部件，通过电机带动主轴旋转。动叶轮和固定叶轮分别安装在主轴上，它们之间的间隙非常小，形成压缩腔体。当主轴旋转时，动叶轮和固定叶轮的齿槽相互啮合，将吸入的空气逐渐压缩，最终排出高压的压缩空气。

2. 控制系统

螺杆空压机的控制系统主要由电气控制柜、压力传感器和温度传感器组成。电气控制柜负责控制整个螺杆空压机的启停和运行状态。压力传感器和温度传感器用于实时监测压缩空气的压力和温度，并通过反馈信号控制电气控制柜的运行。

二、螺杆空压机的工作原理

螺杆空压机的工作原理基于螺杆的旋转和齿槽的啮合，通过连续的吸气、压缩和排气过程来产生压缩空气。

1. 吸气过程

当螺杆空压机启动时，电机带动主轴开始旋转。在旋转的同时，动叶轮和固定叶轮的齿槽相互啮合，形成一个吸气腔体。吸气过程中，随着主轴的旋转，腔体体积逐渐增大，同时产生负压。负压作用下，外部空气经过滤清器进入螺杆空压机，填满吸气腔体。

2. 压缩过程

吸气过程结束后，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐啮合。在啮合的过程中，腔体体积逐渐减小，压缩空气被逐渐压缩。同时，随着腔体的体积减小，压缩空气的温度也逐渐升高。最终，压缩空气被压缩至高压状态，准备进入排气过程。

3. 排气过程

压缩过程结束后，压缩空气进入排气腔体。在排气过程中，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐分离。腔体体积逐渐增大，高压的压缩空气被逐渐释放，进入管道输送和储存。

三、螺杆空压机的优势

相比于其他类型的空压机，螺杆空压机具有以下几个优势：

螺杆空压机的原理

螺杆空压机是一种常用的压缩空气设备，它通过螺杆作用来实现空气的压缩。螺杆空压机的工作原理如下：

1. 主轴与从轴：螺杆空压机由两个相互啮合的螺杆组成，一个是主轴，一个是从轴。主轴上的螺杆有螺纹突起，从轴上的螺杆有螺纹凹槽，两者一起旋转时，形成连续的空气密封腔。

2. 吸入阶段：当主轴与从轴旋转时，两个螺杆之间的容积逐渐减小，形成稠密的空气密封腔。同时，进气阀门打开，外部空气被吸入到腔内。

3. 压缩阶段：随着螺杆的旋转，空气密封腔逐渐靠近出口端，空气被逐渐压缩。在旋转过程中，螺杆的螺纹随着形成的空气密封腔的移动，逐渐压缩空气并推送到出口端。

4. 排出阶段：当螺杆的螺纹移动到出口端时，空气被排出。同时，出气阀打开，将压缩好的空气送入压缩空气管路，供应给后续需要的设备或工艺过程。

螺杆空压机的工作原理基于螺杆的旋转来实现空气的压缩和输送。通过优化螺杆的设计和控制，可以提高空压机的效率和性能。螺杆空压机在许多领域中都得到广泛应用，如工业生产线、能源行业、建筑工程等。

螺杆空压机研究报告

1.螺杆空压机的工作原理。

螺杆空压机是一种通过螺旋双螺杆的运动实现气体吸入、压缩和排放的设备。其工作原理是两根同方向旋转的螺杆间的间隙逐渐缩小，使得空气在进入压缩室后被压缩，最终被排放出去。

2.螺杆空压机的分类。

按照压缩介质分类，螺杆空压机可以分为空气、氮气和氧气压缩机。按照机械结构分类，螺杆空压机可以分为固定式和移动式压缩机。

3.螺杆空压机的优点。

螺杆空压机具有体积小、能效高、压缩机组稳定性好、运行噪音小等优点。相对于其他类型的压缩机，螺杆空压机的耗能较低，所以它特别适用于长时间运行的生产现场。

4.螺杆空压机的应用。

螺杆空压机广泛应用于制造业、航空航天、建筑业、能源、医疗、化工和环保等领域。在工业领域，螺杆空压机主要用于空气压缩、气动输送、涂装、射芯、喷砂等工艺。

5.螺杆空压机市场趋势。

随着国内制造业的发展，螺杆空压机市场需求逐渐增加，市场规模也会逐步扩大。未来，螺杆空压机对于节能减排、降低生产成本、提高产品质量等方面的需求将会越来越高，市场前景可观。

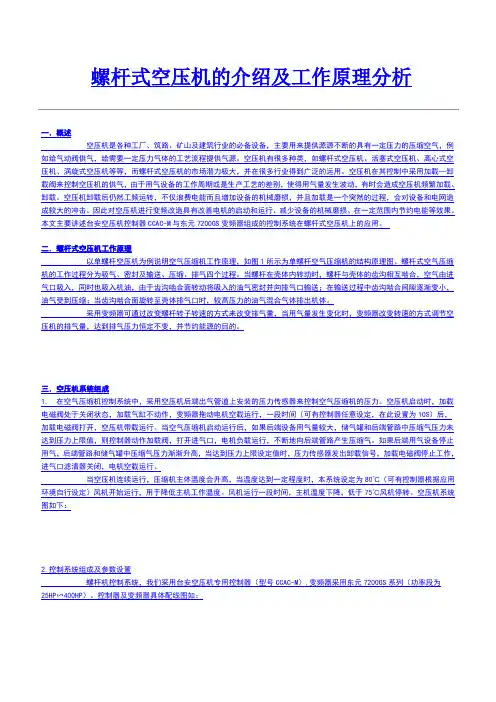

螺杆式空压机的介绍及工作原理分析

一．概述

空压机是各种工厂、筑路、矿山及建筑行业的必备设备，主要用来提供源源不断的具有一定压力的压缩空气，例如给气动阀供气，给需要一定压力气体的工艺流程提供气源。空压机有很多种类，如螺杆式空压机、活塞式空压机、离心式空压机、涡旋式空压机等等，而螺杆式空压机的市场潜力极大，并在很多行业得到广泛的运用。空压机在其控制中采用加载—卸载阀来控制空压机的供气，由于用气设备的工作周期或是生产工艺的差别，使得用气量发生波动，有时会造成空压机频繁加载、卸载。空压机卸载后仍然工频运转，不仅浪费电能而且增加设备的机械磨损，并且加载是一个突然的过程，会对设备和电网造成较大的冲击。因此对空压机进行变频改造具有改善电机的启动和运行、减少设备的机械磨损、在一定范围内节约电能等效果。本文主要讲述台安空压机控制器CCAC-M与东元7200GS变频器组成的控制系统在螺杆式空压机上的应用。

二．螺杆式空压机工作原理

以单螺杆空压机为例说明空气压缩机工作原理，如图1所示为单螺杆空气压缩机的结构原理图。螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩；当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。

采用变频器可通过改变螺杆转子转速的方式来改变排气量，当用气量发生变化时，变频器改变转速的方式调节空压机的排气量，达到排气压力恒定不变，并节约能源的目的。

三．空压机系统组成

1. 在空气压缩机控制系统中，采用空压机后端出气管道上安装的压力传感器来控制空气压缩机的压力。空压机启动时，加载电磁阀处于关闭状态，加载气缸不动作，变频器拖动电机空载运行，一段时间（可有控制器任意设定，在此设置为10S）后，加载电磁阀打开，空压机带载运行。当空气压缩机启动运行后，如果后端设备用气量较大，储气罐和后端管路中压缩气压力未达到压力上限值，则控制器动作加载阀，打开进气口，电机负载运行，不断地向后端管路产生压缩气。如果后端用气设备停止用气，后端管路和储气罐中压缩气压力渐渐升高，当达到压力上限设定值时，压力传感器发出卸载信号，加载电磁阀停止工作，进气口滤清器关闭，电机空载运行。
