实验二 线性系统时域响应分析

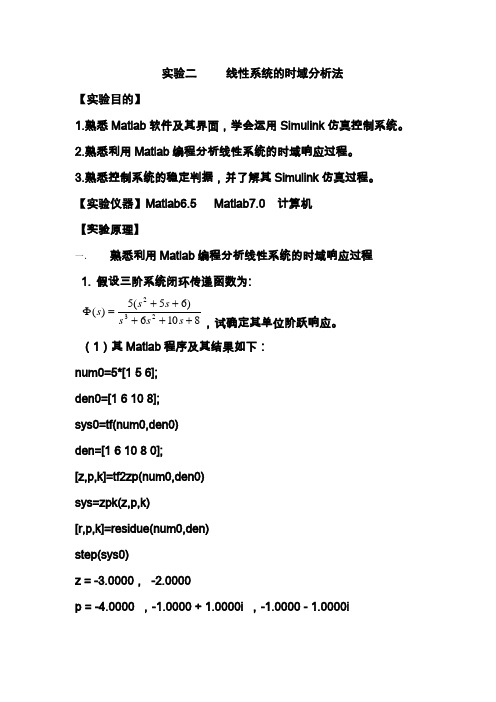

实验二 线性系统的时域分析法【实验目的】1.熟悉Matlab 软件及其界面，学会运用Simulink 仿真控制系统。

2.熟悉利用Matlab 编程分析线性系统的时域响应过程。

3.熟悉控制系统的稳定判据，并了解其Simulink 仿真过程。

【实验仪器】Matlab6.5 Matlab7.0 计算机【实验原理】一． 熟悉利用Matlab 编程分析线性系统的时域响应过程1. 假设三阶系统闭环传递函数为:8106)65(5)(232+++++=Φs s s s s s ，试确定其单位阶跃响应。

（1） 其Matlab 程序及其结果如下：num0=5*[1 5 6];den0=[1 6 10 8];sys0=tf(num0,den0)den=[1 6 10 8 0];[z,p,k]=tf2zp(num0,den0)sys=zpk(z,p,k)[r,p,k]=residue(num0,den)step(sys0)z = -3.0000， -2.0000p = -4.0000 ，-1.0000 + 1.0000i ，-1.0000 - 1.0000ik =5Zero/pole/gain:5 (s+3) (s+2)---------------------(s+4) (s^2 + 2s + 2)r =-0.2500， -1.7500 - 0.2500i， -1.7500 + 0.2500i ，3.7500 p =-4.0000 ，-1.0000 + 1.0000i， -1.0000 - 1.0000i， 0k = []2.Simulink仿真模型及其结果如下：二． 线性系统稳定性分析1.如图所示，其中1K 为积分时间常数，已知6.86,2.0==n ωξ，试确定使得闭环系统稳定的1K 的取值范围。

答案：P115 64.3410<<KK1=34仿真结果K1=34.6仿真结果K1=34.66仿真结果，可见已经发散3. 已知单位反馈系统开环传递函数为： )15.0)(1()15.0()(2++++=s s s s s K s G ，确定闭环系统稳定的K 的取值范围。

实验二 线性系统时域响应分析一、实验内容：1.观察函数step( )和impulse( )的调用格式，假设系统的传递函数模型为243237()4641s s G s s s s s ++=++++。

可以用几种方法绘制出系统的阶跃响应曲线？试分别绘制。

1）MATLAB 源程序：>>num=[0 0 1 3 7];den=[1 4 6 4 1];step(num,den);grid>>xlabel('t/s'),ylabel('C(t)')>>title('Unit-step Response of G(s)=s^2+3s+7/s^4+4s^3+6s^2+4s+1') 运行结果：2）当初始条件为零时，G(s)的单位阶跃响应与G(s)/s 的单位脉冲响应相同。

因为对于单位脉冲输入量，R(s)=1，所以s ss s s s s s s G ⨯++++++=2345246473)(。

因此，可以将G(s)的单位脉冲响应变换成G(s)/s 的单位阶跃响应。

MATLAB 源程序：>> num=[0 0 0 1 3 7];den=[1 4 6 4 1 0];impulse(num,den);grid>> xlabel('t/s'),ylabel('C(t)')>>title('Unit-impulse Response of G(s)=s^2+3s+7/s^4+4s^3+6s^2+4s+1')运行结果：2.对典型二阶系统222()2n n n G s s s ωζωω=++ 1）分别绘出2(/)n rad s ω=，ζ分别取0,0.25,0.5,1.0和2.0时的单位阶跃响应曲线，分析参数ζ对系统的影响。

MATLAB 源程序：>> num=[0 0 4];den1=[1 0 4];den2=[1 1 4];den3=[1 2 4];den4=[1 4 4];den5=[1 8 4]; >> t=0:0.1:10;step(num,den1,t);grid;hold on>> step(num,den2,t)>> step(num,den3,t)>> step(num,den4,t)>> step(num,den5,t)>> text(1.5,1.9,'Zeta=0')>> text(1.5,1.4,'0.25')>> text(1.5,1.2,'0.5')>> text(1.5,0.8,'1.0')>> text(1.5,0.5,'2.0')>> title('Step-Response Curves for G(s)=4/[s^2+4(zeta)s+4]')运行结果：分析：ζ为阻尼系数，它的大小影响系统响应的震荡程度。
