UDP协议分析实验报告

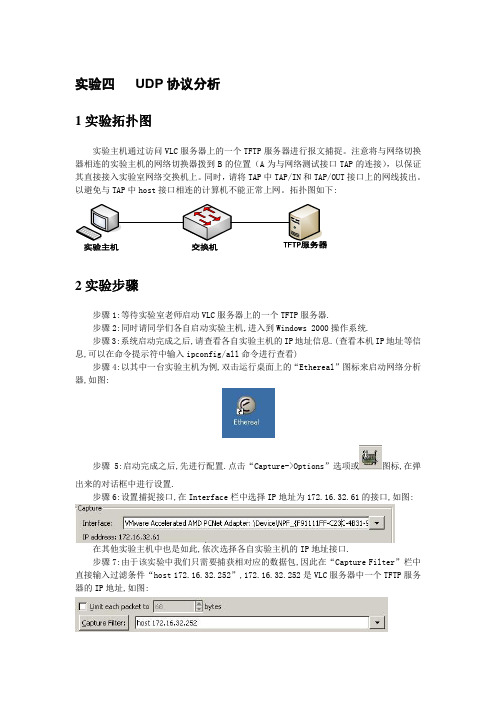

实验四UDP协议分析1实验拓扑图实验主机通过访问VLC服务器上的一个TFTP服务器进行报文捕捉。

注意将与网络切换器相连的实验主机的网络切换器拨到B的位置（A为与网络测试接口TAP的连接），以保证其直接接入实验室网络交换机上。

同时，请将TAP中TAP/IN和TAP/OUT接口上的网线拔出。

以避免与TAP中host接口相连的计算机不能正常上网。

拓扑图如下:实验主机交换机2实验步骤步骤1:等待实验室老师启动VLC服务器上的一个TFTP服务器.步骤2:同时请同学们各自启动实验主机,进入到Windows 2000操作系统.步骤3:系统启动完成之后,请查看各自实验主机的IP地址信息.(查看本机IP地址等信息,可以在命令提示符中输入ipconfig/all命令进行查看)步骤4:以其中一台实验主机为例,双击运行桌面上的“Ethereal”图标来启动网络分析器,如图:步骤5:启动完成之后,先进行配置.点击“Capture->Options”选项或图标,在弹出来的对话框中进行设置.步骤6:设置捕捉接口,在Interface栏中选择IP地址为172.16.32.61的接口,如图:在其他实验主机中也是如此,依次选择各自实验主机的IP地址接口.步骤7:由于该实验中我们只需要捕获相对应的数据包,因此在“Capture Filter”栏中直接输入过滤条件“host 172.16.32.252”,172.16.32.252是VLC服务器中一个TFTP服务器的IP地址,如图:其他实验主机上也是如此.步骤8:然后设置捕获过程中的包显示选项“Display Options”,选中“Update list of packets in real time”,“Automatic scrolling in live capture”和“Hide capture info dialog”该三个复选框,如图:步骤9:这样所有配置就已经完成,然后就可以进行包捕获了,点击“Start”按钮来启动.步骤10:待实验室老师通知TFTP服务器启动完成之后,然后在各自实验主机上的命令提示符中输入命令tftp -i 172.16.32.252 get ftp.pcap来下载TFTP服务器上的一个ftp.pcap 文件.如下所示:步骤11:观察在网络分析器上所捕获的报文,然后点击图标来停止报文捕获操作,观察网络分析器所捕捉的报文,将网络分析器所捕获的报文保存下来,使用8-学号.pcap进行命名.然后进行报文分析。

第1篇一、实验背景随着计算机网络技术的飞速发展，网络协议作为计算机网络通信的基础，扮演着至关重要的角色。

为了更好地理解网络协议的工作原理和功能，我们开展了主要协议分析实验。

本实验旨在通过分析常用网络协议的报文格式和工作机制，加深对网络协议的理解。

二、实验目的1. 熟悉常用网络协议的报文格式和工作机制。

2. 掌握网络协议分析工具的使用方法。

3. 培养网络故障排查和问题解决能力。

三、实验环境1. 实验设备：PC机、网线、Wireshark软件。

2. 实验网络：局域网环境，包括路由器、交换机、PC等设备。

四、实验内容本实验主要分析以下协议：1. IP协议2. TCP协议3. UDP协议4. HTTP协议5. FTP协议五、实验步骤1. IP协议分析（1）启动Wireshark软件，选择合适的抓包接口。

（2）观察并分析IP数据报的报文格式，包括版本、头部长度、服务类型、总长度、标识、标志、片偏移、生存时间、协议、头部校验和、源IP地址、目的IP地址等字段。

（3）分析IP分片和重组过程，观察TTL值的变化。

2. TCP协议分析（1）观察TCP数据报的报文格式，包括源端口号、目的端口号、序号、确认号、数据偏移、标志、窗口、校验和、紧急指针等字段。

（2）分析TCP连接建立、数据传输、连接终止的过程。

（3）观察TCP的重传机制和流量控制机制。

3. UDP协议分析（1）观察UDP数据报的报文格式，包括源端口号、目的端口号、长度、校验和等字段。

（2）分析UDP的无连接特性，观察UDP报文的传输过程。

4. HTTP协议分析（1）观察HTTP请求报文和响应报文的格式，包括请求行、头部字段、实体等。

（2）分析HTTP协议的请求方法、状态码、缓存控制等特性。

（3）观察HTTPS协议的加密传输过程。

5. FTP协议分析（1）观察FTP数据报的报文格式，包括命令、响应等。

（2）分析FTP的文件传输过程，包括数据传输模式和端口映射。

云南大学软件学院实验报告实验七、UDP 协议分析实验报告1．实验目的：分析UDP协议报文格式.2．实验环境：局域网环境，或者是联网的单机。

3．实验步骤：（1）启动ethereal软件，开始报文捕获。

（2）捕获UDP的数据包（3）停止捕获报文。

4．实验分析，回答下列问题（1）请说明你是如何获得UDP的捕获文件，并附上捕获的截图。

答：开启聊天工具，然后开启捕获，与好友进行对话，再打开一些网站，停止捕获，就得到了UDP捕获文件（2）通过捕获的数据包分析UDP的报文结构，将UDP协议树中各名字字段，字段长度，（3）通过和实验六的结果比较，UDP报文和TCP报文结构有何区别？答：UDP报文由4个字段和数据构成，而TCP报文由10个字段和数据构成。

UDP属于无连接的，不可靠的数据传输，而TCP属于面向连接的，可靠的数据传输。

因此，TCP比UDP报文多了一些字段。

譬如顺序号，确认号等。

（4）通过实验六和实验七，分析TCP协议和UDP协议的不同之处。

答：1. 首先直观的可以看到他们两个的报文结构有明显的差别，UDP较简单，而TCP较复杂，这也就是现在人们更愿意用UDP协议的原因之一。

2.TCP的链接和拆除要经过七步并且数据的传输速度很慢，而UDP无视握手流程，直接强行灌入数据，但是数据的丢失率很大。

3.UDP协议是无面向连接的、不可靠的、无序的、无流量控制的传输层协议，UDP发送的每个数据报是记录型的数据报，所谓的记录型数据报就是接收进程可以识别接收到的数据报的记录边界。

TCP协议是面向连接的、可靠的、有序的、拥有流量控制的传输层协议，它是字节流的协议，无记录边界。

4.UDP协议：没有流量控制机制，如果发送进程发送数据报塞满了接收进程的接收缓冲区，就会丢弃数据报。

出现这种情况，UDP协议不会通知发送进程减缓数据的发送速率。

TCP协议：拥有流量控制。

协议分析实验报告协议分析实验报告引言：协议是计算机网络中实现通信的基础，各种协议的设计与实现直接影响着网络的性能和安全性。

为了深入了解协议的工作原理和性能特点，我们进行了一系列协议分析实验。

本报告将对我们的实验过程和结果进行详细介绍，并对协议分析的重要性进行探讨。

实验一：TCP协议分析我们首先选择了TCP协议作为实验对象，TCP协议是一种可靠的传输协议，在互联网中被广泛应用。

我们通过Wireshark工具对TCP协议的数据包进行抓取和分析。

通过观察数据包的头部信息，我们可以了解到TCP协议的各个字段的含义和作用。

同时，我们还分析了TCP协议的连接建立过程、数据传输过程以及连接释放过程，以便更好地理解TCP协议的工作原理。

实验二：UDP协议分析接着，我们选择了UDP协议进行分析。

与TCP协议不同，UDP协议是一种无连接的传输协议，在一些实时性要求较高的应用中被广泛使用。

我们通过对UDP协议的数据包进行抓取和分析，了解了UDP协议的头部格式和特点。

同时，我们还研究了UDP协议的优缺点，以及与TCP协议相比的适用场景。

实验三：HTTP协议分析HTTP协议是万维网中最为重要的协议之一，它负责在客户端和服务器之间传输超文本文档。

我们通过对HTTP协议的数据包进行抓取和分析，了解了HTTP协议的请求和响应的格式，以及常见的状态码的含义。

同时，我们还分析了HTTP协议的特点和应用场景，以便更好地理解和使用HTTP协议。

实验四：DNS协议分析DNS协议是域名解析系统中的重要组成部分，负责将域名转换为IP地址。

我们通过对DNS协议的数据包进行抓取和分析，了解了DNS协议的查询和响应的格式，以及常见的域名解析过程。

同时，我们还研究了DNS协议的安全性问题，以及一些常见的DNS攻击方式和防范措施。

实验五：SSL/TLS协议分析SSL/TLS协议是一种用于保护网络通信安全的协议，广泛应用于电子商务、在线支付等场景。

我们通过对SSL/TLS协议的数据包进行抓取和分析，了解了SSL/TLS协议的握手过程、密钥交换过程以及数据传输过程。

TCPUDP协议分析实验TCP和UDP是网络传输中最常用的两个协议。

它们都属于传输层协议，但是在很多方面有着不同的特点和用途。

为了更好地理解这两个协议的工作原理和性能表现，我们可以进行一些实验来分析它们。

首先，我们可以比较TCP和UDP的连接建立过程。

TCP是一种面向连接的协议，连接的建立需要三次握手，而UDP是无连接的协议，不需要建立连接。

在实验中，我们可以编写一个客户端和一个服务器端来模拟TCP和UDP连接建立过程，并分析连接的建立时间和所占用的网络资源。

从实验结果可以看出，TCP的连接建立时间通常比UDP要长，因为它需要进行三次握手的过程来确保连接的可靠性，而UDP直接发送数据包，不进行握手过程。

其次，我们可以比较TCP和UDP在数据传输过程中的可靠性。

TCP是一种可靠的协议，它使用了序列号、确认应答和重传等机制来确保数据的可靠传输。

而UDP是一种不可靠的协议，它不会对数据进行检查和重传，只是简单地将数据发送给接收方。

在实验中，我们可以通过在网络中引入一些丢包或延迟的条件来模拟不同的网络环境，然后观察TCP和UDP的表现。

从实验结果可以看出，TCP在丢包或延迟的情况下仍能保证数据的可靠传输，而UDP在这种情况下可能会丢失一些数据。

另外，我们还可以比较TCP和UDP的传输效率。

TCP使用了拥塞控制和流量控制等机制来优化传输效率，但是也会因此增加了一些额外的开销。

而UDP没有这些机制，所以在传输效率方面可能会更高。

在实验中，我们可以通过在网络中增加一些流量或者限制带宽等条件来模拟不同的网络负载，并分析TCP和UDP的传输速度。

从实验结果可以看出，UDP在传输效率方面通常比TCP要高，但是也会因为没有拥塞控制而可能导致网络的拥堵。

最后，我们还可以比较TCP和UDP在不同应用场景下的适用性。

TCP 适用于对数据可靠性要求较高的应用，例如文件传输和网页浏览等。

而UDP适用于对实时性要求较高的应用，例如视频流和音频传输等。

实验四TCP/UDP协议分析【实验目的】1、理解与掌握TCP协议2、UDP协议通信机制【预习要求】1、复习课堂上所学习的TCP协议、UDP协议方面基本知识。

【工具软件】协议解码工具：wireshark(或sniffer pro)【实验原理】（一）TCP说明：（1）每个TCP段都包括源端和目的端的端口号，用于寻找发送端和接收端的应用进程。

这两个值加上IP首部的源端IP地址和目的端IP地址唯一确定一个TCP连接。

（2）序号用来标识从TCP发送端向接收端发送的数据字节流，它表示在这个报文段中的第一个数据字节。

如果将字节流看作在两个应用程序间的单向流动，则TCP用序号对每个字节进行计数。

（3）当建立一个新连接时，SYN标志变1。

序号字段包含由这个主机选择的该连接的初始序号ISN，该主机要发送数据的第一个字节的序号为这个ISN加1，因为SYN标志使用了一个序号。

（4）既然每个被传输的字节都被计数，确认序号包含发送确认的一端所期望收到的下一个序号。

因此，确认序号应当时上次已成功收到数据字节序号加1。

只有ACK标志为1时确认序号字段才有效。

（5）发送ACK无需任何代价，因为32位的确认序号字段和ACK标志一样，总是TCP 首部的一部分。

因此一旦一个连接建立起来，这个字段总是被设置，ACK标志也总是被设置为1。

（6）TCP为应用层提供全双工的服务。

因此，连接的每一端必须保持每个方向上的传输数据序号。

（7）TCP可以表述为一个没有选择确认或否认的华东窗口协议。

因此TCP首部中的确认序号表示发送方已成功收到字节，但还不包含确认序号所指的字节。

当前还无法对数据流中选定的部分进行确认。

（8）首部长度需要设置，因为任选字段的长度是可变的。

TCP首部最多60个字节。

（9）6个标志位中的多个可同时设置为1◆URG－紧急指针有效◆ACK－确认序号有效◆PSH－接收方应尽快将这个报文段交给应用层◆RST－重建连接◆SYN－同步序号用来发起一个连接◆FIN－发送端完成发送任务（10）TCP的流量控制由连接的每一端通过声明的窗口大小来提供。

实验三 UDP 协议分析一、实验目的1. 掌握传输层的UDP协议内容；2. 理解UDP协议的工作原理；2. 了解应用层协议与传输层协议的关系。

二、实验内容1. 学习UDP协议的通信过程；2. 分析UDP协议报文格式；3. 学会计算UDP的校验和。

三、实验原理UDP(User Datagram Protocol）用户数据报协议（RFC 768）一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。

UDP 协议基本上是 IP 协议与上层协议的接口。

由于大多数网络应用程序都在同一台机器上运行，计算机上必须能够确保目的地机器上的软件程序能从源地址机器处获得数据包，以及源计算机能收到正确的回复。

这是通过使用UDP 的“端口号”完成的。

例如，如果一个工作站希望在工作站 128.1.123.1 上使用域名服务系统，它就会给数据包一个目的地址 128.1.123.1 ，并在 UDP 头插入目标端口号 53 。

源端口号标识了请求域名服务的本地机的应用程序，同时需要将所有由目的站生成的响应包都指定到源主机的这个端口上。

与 TCP 不同， UDP 并不提供对 IP 协议的可靠机制、流控制以及错误恢复功能等。

由于 UDP 比较简单， UDP 头包含很少的字节，比 TCP 负载消耗少。

UDP 适用于不需要 TCP 可靠机制的情形，比如，当高层协议或应用程序提供错误和流控制功能的时候。

UDP 是传输层协议，服务于很多知名应用层协议，包括网络文件系统（NFS）、简单网络管理协议（SNMP）、域名系统（DNS）以及简单文件传输系统（TFTP）。

UDP协议结构：(1) Source Port —16位。

源端口是可选字段。

当使用时，它表示发送程序的端口，同时它还被认为是没有其它信息的情况下需要被寻址的答复端口。

如果不使用，设置值为0。

(2) Destination Port — 16位。

目标端口在特殊因特网目标地址的情况下具有意义。

udp实验报告UDP实验报告引言：UDP（User Datagram Protocol）是一种无连接的传输协议，它在网络通信中扮演着重要的角色。

本实验旨在通过对UDP协议的实际应用，深入了解其特点和工作原理。

一、UDP的特点UDP与TCP相比，具有以下几个显著特点：1. 无连接：UDP在发送数据之前不需要建立连接，因此传输效率更高。

2. 不可靠：UDP不提供可靠的数据传输保证，数据包可能丢失、顺序错乱或重复。

3. 高效：UDP的头部开销较小，适用于对实时性要求较高的应用场景。

4. 简单：UDP的实现相对简单，占用的系统资源较少。

二、UDP的应用场景UDP广泛应用于以下场景：1. 实时通信：如音频、视频传输、实时游戏等。

由于UDP的低延迟特性，适合于对实时性要求较高的应用。

2. DNS（Domain Name System）：域名解析过程中，UDP用于快速传输查询请求和响应。

3. SNMP（Simple Network Management Protocol）：网络管理中，UDP用于传输管理信息。

4. TFTP（Trivial File Transfer Protocol）：简单文件传输协议，基于UDP实现。

三、实验目的本实验旨在通过编写UDP程序，验证UDP协议的特点和应用场景。

四、实验环境与工具1. 操作系统：Windows 102. 编程语言：Python3. 开发工具：PyCharm4. 网络模拟器：GNS3五、实验步骤1. 设计并实现一个基于UDP的简单聊天程序，包括客户端和服务器端。

2. 在GNS3网络模拟器中配置两台虚拟机，分别作为客户端和服务器端。

3. 在客户端和服务器端分别运行聊天程序，并进行通信测试。

4. 分析测试结果，验证UDP协议的特点。

六、实验结果与分析通过测试，我们得到了以下实验结果：1. UDP传输速度较快：在实时聊天过程中，消息几乎是即时传输的，延迟较低。

2. 数据包丢失现象：由于UDP不提供可靠的传输保证，部分数据包可能会丢失，导致聊天内容不完整。

udp实验报告计算机网络
《UDP实验报告-计算机网络》
一、实验目的
本实验旨在通过对UDP协议的实验，加深对计算机网络中传输层协议的理解，
掌握UDP协议的特点、优缺点以及适用场景。

二、实验环境
本次实验使用了一台服务器和一台客户端，它们通过局域网连接，并且安装了
相应的网络调试工具和UDP通信软件。

三、实验内容
1. UDP协议的特点
UDP是用户数据报协议，是一种无连接的、不可靠的传输协议。

它不需要建立
连接，也不保证数据的可靠性和顺序性，因此传输效率较高。

2. UDP协议的优缺点
优点：UDP协议的头部开销小，传输效率高；适用于实时性要求较高的应用场景，如视频会议、在线游戏等。

缺点：UDP协议不提供可靠性保证，容易丢包；不支持拥塞控制和流量控制，
对网络负载和稳定性要求较高。

3. UDP协议的适用场景
UDP适用于实时性要求高、数据量较小、对可靠性要求不高的应用场景，如音频、视频的实时传输，以及一些简单的网络通信协议。

四、实验结果
通过对UDP协议的实验，我们成功地实现了服务器和客户端之间的UDP通信，
实时传输了一些简单的文本数据，并观察到了UDP协议的特点和优缺点。

五、实验总结
本次实验使我们更深入地了解了UDP协议的特点、优缺点以及适用场景，对于今后的网络应用开发和调试工作具有重要的参考价值。

六、实验感想
通过本次实验，我们对计算机网络中的传输层协议有了更深入的理解，也增强了我们对网络通信技术的兴趣，希望能够在未来的学习和工作中更好地应用所学知识。
