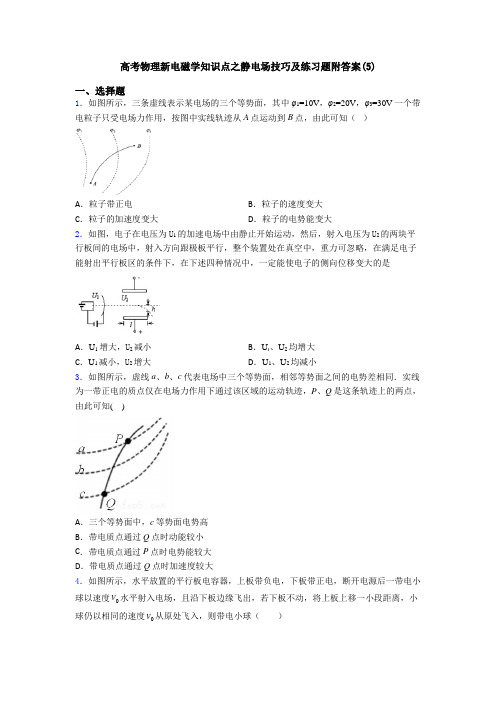

高考物理电磁学知识点之静电场技巧及练习题附答案(5)

高考物理新电磁学知识点之静电场技巧及练习题附答案(5)一、选择题1．如图所示，三条虚线表示某电场的三个等势面，其中φ1=10V，φ2=20V，φ3=30V一个带电粒子只受电场力作用，按图中实线轨迹从A点运动到B点，由此可知（）A．粒子带正电B．粒子的速度变大C．粒子的加速度变大D．粒子的电势能变大2．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小3．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大4．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)6．空间存在平行于纸面方向的匀强电场，纸面内ABC三点形成一个边长为1cm的等边三角形。

高中物理第九章静电场及其应用总结(重点)超详细单选题1、半径为R的绝缘光滑半球形碗，固定放置在水平面上，在碗中置入三个质量均为m，电荷量相同的带电小球。

当处于平衡状态时，三小球同处于水平平面内，该平面和地面的距离为0.5R。

已知静电力常数为k，重力加速度为g，则（）A．小球电荷量的大小为32R√mgkB．小球受到的弹力大小为√3mgC．小球电荷量的大小为12R√3mgkD．碗受到三小球的作用力小于3mg答案：AAC．小球受重力，碗给的支持力和库伦作用力，三力平衡。

已知三个小球处于同一平面，所以三个小球从俯视图看应为等边三角形排布，已知该平面和地面的距离为0.5R，所以该平面到碗面处也应为0.5R，并且已知碗的半径为R，所以碗面处的圆心到其中一个小球的距离应为R，根据几何知识，可得其中一个小球到其所处平面中心的距离为l=√(R)2−(0.5R)2=√3 2R根据几何知识有，小球与小球之间距离为32R，小球受力分析如图所示每个小球所受库仑力为F=2⋅kq2(32R)2cos30°又有tan30°=mg F联立解得q=32R√mgkA正确，C错误；B．根据以上分析，有F N=mgsin30°=2mgB错误；D．将三个小球看成一个整体，受到重力和碗给小球的作用力，因此和三个小球重力等大反向，3mg，D错误。

故选A。

2、如图，在一点电荷附近a、b点放置试探电荷测量其受力，下列试探电荷受力F与电荷量q的关系图中，正确的是（）A．B．C．D．答案：B电场强度的定义式E=Fq，即F−q图像的斜率表示场强的大小，而试探电荷的电量越大，同一点所受的电场力越大，即电场力关于电量q为增函数；根据点电荷周围的场强决定式E=kQr2可知E a>E b故选B。

3、如图所示，将两个摆长均为l的单摆悬于O点，摆球质量均为m，带电量均为q（q>0）。

将另一个带电量也为q（q>0）的小球从O点正下方较远处缓慢移向O点，当三个带电小球分别处在等边三角形abc的三个顶点上时，摆线的夹角恰好为120°，则此时摆线上的拉力大小等于（）A．√3mg B．3mg C．2√3kq 2l2D．√33kq2l2答案：D球a与球b间距为√3l，对小球a受力分析，受重力、c球对a球的斥力、b球对a球的斥力和细线的拉力，如图所示根据平衡条件，水平方向F ab+F ac cos60°=Tcos30°竖直方向F ac sin60°+Tsin30°=mg其中F ab=F ac=kq2（√3l）2解得T=mg=√33⋅kq2l2故D正确， ABC错误。

静电场练习题及答案解析练习1一、选择题1. 一带电体可作为点电荷处理的条件是( )A. 电荷必须呈球形分布；B. 带电体的线度与其它有关长度相比可忽略不计；C. 电量很小；D. 带电体的线度很小。

2. 试验点和q0在电场中受力为F⃗，其电场强度的大小为F，以下说法正确的( )q0A. 电场强度的大小E是由产生电场的电荷所决定的，不以试验电荷q0及其受力的大小决定；B. 电场强度的大小E正比于F且反比与q0；C. 电场强度的大小E反比与q0；D. 电场强度的大小E正比于F。

3. 如果通过闭合面S的电通量Φe为零，则可以肯定( )A. 面S内没有电荷；B. 面S内没有净电荷；C. 面S上每一点的场强都等于零；D. 面S上每一点的场强都不等于零。

4. 如图所示为一具有球对称性分布的静电场的E~r关系曲线，产生该静电场的带电体是( ) A 半径为R的均匀带电球面；B半径为R的均匀带电球体；C半径为R的、电荷体密度为ρ=Ar（A为常数）的非均匀带电球体；D半径为R的、电荷体密度为ρ=A r⁄（A为常数）的非均匀带电球体。

5. 在匀强电场中，将一负电荷从A移动B，如图所示，则( )A. 电场力做负功，负电荷的电荷能增加；B. 电场力做负功，负电荷的电势能减少；C. 电场力做正功，负电荷的电势能增加；D. 电场力做正功，负电荷的电势能减少。

二、填空题1. 点电荷q1、q2、q3和q4在真空中的分布如图所示，图中S为闭合曲面，则通过该闭合曲面的电通量∮E⃗⃗∙dS⃗=，式中E⃗⃗是点电荷在闭合曲面上任一点产生的场强的矢量和。

2. 真空环境中正电荷q均匀地分布在半径为R的细圆环上.在环环心O处电场强度为，环心的电势为。

=0，这表3. 在静电场中，场强沿任意闭合路径的线积分等于零，即∮E⃗⃗∙dl⃗L明静电场中的电场线。

4. 一半径为R的均匀带电球面，其电荷面密度为σ，该球面内、外的场强分布为（r⃗表示从球心引出的矢径）：E⃗⃗r=(r<R)；E⃗⃗r=(r>R)。

高考物理新电磁学知识点之静电场知识点总复习含答案解析(5)一、选择题1．一平行板电容器充电后与电源断开，负极板接地，两板间有一个带正电的检验电荷固定在P点，如图所示，以C表示电容器的电容，E表示两板间的场强， 表示P点的电势，E表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离pl，则下列各物理量与负极板移动距离x的关系图像正确的是（）A．B．C．D．2．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大3．图中展示的是下列哪种情况的电场线（）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大6．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．7．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 8．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大9．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r（r远大于金属球的直径），两球之间的库仑引力大小为F。

高中物理第十章静电场中的能量基础知识题库单选题1、以下关于电场性质的叙述，正确的是（）A．电场线越密的地方，电势越高B．电场中某点的场强大小数量上等于单位电量的电荷在该点所受电场力的大小C．电场中同一等势面上的各点电势和场强均相同D．正点电荷或负点电荷形成的电场，都有离点电荷越近，场强越小的规律答案：BA．电场线越密的地方，场强越大，但是电势不一定越高，例如距离负点电荷越近的地方，电势越低，故A错误；B．根据E=F可知，电场中某点的场强大小数量上等于单位电量的电荷在该点所受电场力的大小，故B正确；qC．电场中同一等势面上的各点电势相同，但是场强不一定相同，故C错误；D．正点电荷或负点电荷形成的电场，离点电荷越近，电场线越密集，则场强越大，故D错误。

故选B。

2、在真空中有水平放置的两个平行、正对金属平板，板长为l，两板间距离为d，在两极板间加一交变电压如图乙，质量为m，电荷量为e的电子以速度v0（v0接近光速的1）从两极板左端中点沿水平方向连续不断地20射入两平行板之间。

若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则在任意0.2s内（）时，所有电子都能从极板的右端射出A．当U m<2md2v2el2时，将没有电子能从极板的右端射出B．当U m>md2v2el2C．当U m=2md2v2el2时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D．当U m=√2md2v2el2时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1:(√2−1)答案：DAB．电子进入极板后，水平方向上不受力，做匀速直线运动，竖直方向上受到电场力作用，当电子恰好飞出极板时有l=v0td 2=12at2a=eU m md解得U m=md2v2 el2当U m<md2v2el2时，所有电子都能从极板的右端射出；当U m>md2v2el2时，在0.2s时间内，极板间电压U<md2v2el2的时间段内，电子能从极板的右端射出，故AB错误；C．当U m=2md2v2el2时，分析图乙可知，任意0.2s内，有一半的时间内极板间电压低于临界电压md2v2el2，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C错误；D．当U m=√2md2v2el2时，分析图乙可知，任意0.2s内，有√22×0.2s的时间内极板间电压低于临界电压md2v2el2，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1:(√2−1)，故D正确。

______________________________________________________________________________________________________________精品资料练习一 库仑定律 电场强度σ，球面内电场强度处处为零(原因是场强叠加原理)，球面上面元d S 的一个电量为σd S 的电荷元在球面内各点产生的电场强度(C)(面元相当于点电荷)(A) 电荷电量大,受的电场力可能小； (B) 电荷电量小,受的电场力可能大；(C) 电场为零的点,任何点电荷在此受的电场力为零； (D) 电荷在某点受的电场力与该点电场方向一致.边长为a 的正方形的四个顶点上放置如图2.1所示的点电荷,则中心O 处场强(C) (用点电荷的场强叠加原理计算，注意是矢量叠加，有方向性)(A) 大小为零.(B) 大小为q/(2πε0a 2), 方向沿x 轴正向.图2.12(C) 大小为()2022a q πε, 方向沿y 轴正向. (D) 大小为()2022a q πε, 方向沿y 轴负向.二、填空题1.4所示,带电量均为+q 的两个点电荷,分别位于x的+a 和－a 位置.则y 轴上各点场强表达式 为E = ,场强最大值的位置在y = .( 2qy j /[4πε0 (a 2+y 2)3/2] , ±a/21/2.) (也是用点电荷的场强叠加原理计算)三、计算题1．用绝缘细线弯成的半圆环,半径为R ，其上均匀地带有正点荷Q , 试求圆心O 处的电场强度. (此题的计算尽量掌握，涉及连续带电体的电场强度计算，可与书上总结部分的例子进行比较对应)解. 取园弧微元 d q=λd l=[Q/(πR )]R d θ=Q d θ/πd E =d q/(4πε0r 2)=Q d θ/(4π2ε0R 2) d E x =d E cos(θ+π)=－d E cos θ d E y =d E sin(θ+π)=－d E sin θ E x =()⎰⎰-=2/32/2024d cos d ππεπθθR Q E x =Q/(2π2ε0R 2)E y =⎰d E y ()⎰-2/32/2024d sin ππεπθθR Q =0图1.4______________________________________________________________________________________________________________精品资料故 E=E x =()2022R Q επ方向沿x 轴正向.练习二 高斯定理一、选择题如图3.1所示.有一电场强度E 平行于x 轴正向的均匀电场，则通过图中一半径为R 的半球面的电场强度通量为(D)(此题注意场强的方向，联系场线穿入与穿出)(A) πR 2E . (B) πR 2E /2 . (C) 2πR2E . (D) 0 . 关于高斯定理，以下说法正确的是：(A)(A) 高斯定理是普遍适用的,但用它计算电场强度时要求电荷分布具有某种对称性;(实际是要求场具有对称性)(B) 高斯定理对非对称性的电场是不正确的;(C) 高斯定理一定可以用于计算电荷分布具有对称性的电场的电场强度;(D) 高斯定理一定不可以用于计算非对称性电荷分布的电场的电场强度.3.3所示为一球对称性静电场的E ~ r 关系曲线，请指出该电场是由哪种带电体产生的(E 表示电场强度的大小，r 表示离对称中心的距离) . (C) (如果是均匀带电球体，其E ~ r 又该如何画)图3.1图3.34(A) 点电荷.(B) 半径为R 的均匀带电球体. (C) 半径为R 的均匀带电球面.(D) 内外半径分别为r 和R 的同心均匀带球壳.如图3.4所示，一个带电量为q 的点电荷位于一边长为l 的 正方形abcd 的中心线上，q 距正方形l/2(这一点很关键),则 通过该正方形的电场强度通量大小等于： (B) (要学会如何化解，考查对高斯定理通量的理解 (A)02εq . (B) 06εq .(C) 012εq .(D) 024εq .3.5, 两块“无限大”的带电平行平板，其电荷面密度分别为-σ (σ > 0 )及2σ.试写出各区域的电场强度.Ⅰ区E 的大小 ，方向 . Ⅱ区E 的大小 ，方向 . Ⅲ区E 的大小 ，方向 .σ/(2ε0),向左;3σ/(2ε0),向左;σ/(2ε0),向右.(考查对连续带电体场强叠加原理的理解。

高中物理题型分类汇总含详细答案--静电场共：15题时间：40分钟一、单选题1.如图所示，一质量为m、电荷量为（）的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。

已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时（）A.所用时间为B.速度大小为C.与P点的距离为D.速度方向与竖直方向的夹角为30°2.如图，静电场中的一条电场线上有M、N两点，箭头代表电场的方向，则（）A.M点的电势比N点的低B.M点的场强大小一定比N点的大C.电子在M点的电势能比在N点的低D.电子在M点受到的电场力大小一定比在N点的大3.如图所示，a、b两点位于以负点电荷-Q（Q>0）为球心的球面上，c点在球面外，则（）A.a点场强的大小比b点大B.b点场强的大小比c点小C.a点电势比b点高D.b点电势比c点低4.用长为1.4m的轻质柔软绝缘细线，拴一质量为1.0×10－2kg、电荷量为2.0×10-8C的小球，细线的上端固定于O点。

现加一水平向右的匀强电场，平衡时细线与铅垂线成370，如图所示。

现向左拉小球使细线水平且拉直，静止释放，则（sin370=0.6）（）A.该匀强电场的场强为3.75×107N/CB.平衡时细线的拉力为0.17NC.经过0.5s，小球的速度大小为6.25m/sD.小球第一次通过O点正下方时，速度大小为7m/s5.电荷量为4×10－6C的小球绝缘固定在A点，质量为0.2kg、电荷量为－5×10－6C的小球用绝缘细线悬挂，静止于B点。

A、B间距离为30cm，AB连线与竖直方向夹角为60°。

静电力常量为9.0×109N•m2/C2，小球可视为点电荷。

下列图示正确的是（）A. B. C. D.6.如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm。

静电场题型整理静电场常考的七大题型：1、场强叠加问题2、图像问题3、轨迹类（电势和电势能）问题4、等势面（等分法）问题5、库仑力受力分析问题6、电容器的动态分析7、带电粒子在电场中运动一、场强叠加问题1．（2017·江苏省高二学业水平模拟考试）均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。

如图所示，在半球面AB 上均匀分布着正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，O M =ON =2R 。

已知M 点的场强大小为E ，则N 点的场强大小为A ．24kq E R - B ．24kq R C ．E Rkq -22 D ．24kq E R + 1．C 【解析】若将带电量为2q 的球面放在O 处，均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。

则在M 、N 两点所产生的电场为()22222k qkq E R R ⋅==，由题知当半球面如题图所示产生的场强为E ，则N 点的场强为22kq E E R '=-，故选C 。

2．（2017·甘肃省高三第二次诊断）如图所示，等量异种电荷A 、B 固定在同一水平线上，竖直固定的光滑绝缘杆与AB 连线的中垂线重合，C 、D 是绝缘杆上的两点，ACBD 构成一个正方形。

一带负电的小球（可视为点电荷）套在绝缘杆上自C 点无初速度释放，则小球由C 运动到D 的过程中，下列说法正确的是A ．杆对小球的作用力先增大后减小B ．杆对小球的作用力先减小后增大C ．小球的速度先增大后减小D ．小球的速度先减小后增大2．A 【解析】从C 到D ，电场强度先增大后减小，则电场力先增大后减小，则杆对小球的作用力先增大后减小，故A 正确，B 错误；因直杆处于AB 的连线的中垂线上，所以此线上的所有点的电场方向都是水平向右的，对带电小球进行受力分析，受竖直向下的重力，水平向右的电场力和水平向左的弹力，水平方向上受力平衡，竖直方向上的合力大小等于重力，重力大小不变，加速度大小始终等于重力加速度，所以带电小球一直做匀加速直线运动，故CD 错误。

第五章 静 电 场5 －9 若电荷Q 均匀地分布在长为L 的细棒上.求证：(1) 在棒的延长线，且离棒中心为r 处的电场强度为2204π1L r QεE -=(2) 在棒的垂直平分线上，离棒为r 处的电场强度为2204π21Lr r QεE +=若棒为无限长(即L →∞)，试将结果与无限长均匀带电直线的电场强度相比较.分析 这是计算连续分布电荷的电场强度.此时棒的长度不能忽略，因而不能将棒当作点电荷处理.但带电细棒上的电荷可看作均匀分布在一维的长直线上.如图所示，在长直线上任意取一线元d x ，其电荷为d q ＝Q d x /L ，它在点P 的电场强度为r r q εe E 20d π41d '=整个带电体在点P 的电场强度⎰=E E d接着针对具体问题来处理这个矢量积分.(1) 若点P 在棒的延长线上，带电棒上各电荷元在点P 的电场强度方向相同，⎰=LE i E d(2) 若点P 在棒的垂直平分线上，如图(A )所示，则电场强度E 沿x 轴方向的分量因对称性叠加为零，因此，点P 的电场强度就是⎰⎰==Ly E αE j j E d sin d证 (1) 延长线上一点P 的电场强度⎰'=L r πεE 202，利用几何关系 r ′＝r －x 统一积分变量，则()220022204π12/12/1π4d π41L r QεL r L r L εQ x r L x Q εE L/-L/P -=⎥⎦⎤⎢⎣⎡+--=-=⎰电场强度的方向沿x 轴.(2) 根据以上分析，中垂线上一点P 的电场强度E 的方向沿y 轴，大小为E r εqαE L d π4d sin 2⎰'=利用几何关系 sin α＝r /r ′，22x r r +=' 统一积分变量，则()2203/22222041π2d π41L r r εQ rx L xrQ εE L/-L/+=+=⎰当棒长L →∞时，若棒单位长度所带电荷λ为常量，则P 点电场强度rελL r L Q r εE l 0220π2 /41/π21lim=+=∞→此结果与无限长带电直线周围的电场强度分布相同［图(B )］.这说明只要满足r 2/L 2 ＜＜1，带电长直细棒可视为无限长带电直线.5 －14 设匀强电场的电场强度E 与半径为R 的半球面的对称轴平行，试计算通过此半球面的电场强度通量.分析 方法1：由电场强度通量的定义，对半球面S 求积分，即⎰⋅=SS d s E Φ方法2：作半径为R 的平面S ′与半球面S 一起可构成闭合曲面，由于闭合面内无电荷，由高斯定理∑⎰==⋅0d 0q εSS E 这表明穿过闭合曲面的净通量为零，穿入平面S ′的电场强度通量在数值上等于穿出半球面S 的电场强度通量.因而⎰⎰'⋅-=⋅=S SS E S E Φd d解1 由于闭合曲面内无电荷分布，根据高斯定理，有⎰⎰'⋅-=⋅=S SS E S E Φd d依照约定取闭合曲面的外法线方向为面元d S 的方向，E R πR E 22πcos π=⋅⋅-=Φ解2 取球坐标系，电场强度矢量和面元在球坐标系中可表示为①()r θθθE e e e E sin sin cos sin cos ++=r θθR e S d d sin d 2=ER θθER θθER SS2ππ2222πdsin d sin dd sin sin d ===⋅=⎰⎰⎰⎰S E Φ5 －17 设在半径为R 的球体内，其电荷为球对称分布，电荷体密度为()()R r ρkr ρ>=≤≤=0R r 0k 为一常量.试分别用高斯定理和电场叠加原理求电场强度E 与r 的函数关系.分析 通常有两种处理方法：(1) 利用高斯定理求球内外的电场分布.由题意知电荷呈球对称分布，因而电场分布也是球对称，选择与带电球体同心的球面为高斯面，在球面上电场强度大小为常量，且方向垂直于球面，因而有2S π4d r E ⋅=⋅⎰S E根据高斯定理⎰⎰=⋅V ρεd 1d 0S E ，可解得电场强度的分布. (2) 利用带电球壳电场叠加的方法求球内外的电场分布.将带电球分割成无数个同心带电球壳，球壳带电荷为r r ρq ''⋅=d π4d 2，每个带电球壳在壳内激发的电场0d =E ，而在球壳外激发的电场rrεqe E 20π4d d =由电场叠加可解得带电球体内外的电场分布()()()()R r r r Rr>=≤≤=⎰⎰d R r 0d 0E E E E解1 因电荷分布和电场分布均为球对称，球面上各点电场强度的大小为常量，由高斯定理⎰⎰=⋅V ρεd 1d 0S E 得球体内(0≤r ≤R ) ()40202πd π41π4r εk r r kr εr r E r ==⎰()r εkr r e E 024=球体外(r ＞R )()400202πd π41π4r εk r r kr εr r E R ==⎰ ()r εkR r e E 024=解2 将带电球分割成球壳，球壳带电r r r k V ρq '''==d π4d d 2由上述分析，球体内(0≤r ≤R )()r r rεkr r r r r k εr e e E 0222004d π4π41=''⋅'=⎰ 球体外(r ＞R )()r r Rr εkR r r r πr k πεr e e E 20222004d 441=''⋅'=⎰5 －20 一个内外半径分别为R 1 和R 2 的均匀带电球壳，总电荷为Q 1 ，球壳外同心罩一个半径为R 3 的均匀带电球面，球面带电荷为Q 2 .求电场分布.电场强度是否为离球心距离r 的连续函数？ 试分析.分析 以球心O 为原点，球心至场点的距离r 为半径，作同心球面为高斯面.由于电荷呈球对称分布，电场强度也为球对称分布，高斯面上电场强度沿径矢方向，且大小相等.因而24d rπE ⋅=⎰S E .在确定高斯面内的电荷∑q 后，利用高斯定理∑⎰=0/d εq S E 即可求出电场强度的分布.解 取半径为r 的同心球面为高斯面，由上述分析∑=⋅02/π4εq r Er ＜R 1 ，该高斯面内无电荷，0=∑q ，故01=E R 1 ＜r ＜R 2 ，高斯面内电荷()31323131R R R r Q q --=∑ 故 ()()23132031312π4r R R εR r Q E --= R 2 ＜r ＜R 3 ，高斯面内电荷为Q 1 ，故2013π4r εQ E =r ＞R 3 ，高斯面内电荷为Q 1 ＋Q 2 ，故20214π4rεQ Q E +=电场强度的方向均沿径矢方向，各区域的电场强度分布曲线如图(B )所示.在带电球面的两侧，电场强度的左右极限不同，电场强度不连续，而在紧贴r ＝R 3 的带电球面两侧，电场强度的跃变量230234π4ΔεσR εQ E E E ==-=这一跃变是将带电球面的厚度抽象为零的必然结果，且具有普遍性.实际带电球面应是有一定厚度的球壳，壳层内外的电场强度也是连续变化的，本题中带电球壳内外的电场，在球壳的厚度变小时，E 的变化就变陡，最后当厚度趋于零时，E 的变化成为一跃变.5 －21 两个带有等量异号电荷的无限长同轴圆柱面，半径分别为R 1 和R 2 ＞R 1 )，单位长度上的电荷为λ.求离轴线为r 处的电场强度：(1) r ＜R 1 ，(2) R 1 ＜r ＜R 2 ，(3) r ＞R 2 .分析 电荷分布在无限长同轴圆柱面上，电场强度也必定沿轴对称分布，取同轴圆柱面为高斯面，只有侧面的电场强度通量不为零，且⎰⋅=rL E d π2S E ，求出不同半径高斯面内的电荷∑q .即可解得各区域电场的分布.解 作同轴圆柱面为高斯面，根据高斯定理∑=⋅0/π2εq rL Er ＜R 1 ，0=∑q01=E在带电面附近，电场强度大小不连续，电场强度有一跃变 R 1 ＜r ＜R 2 ，L λq =∑rελE 02π2=r ＞R 2，0=∑q03=E在带电面附近，电场强度大小不连续，电场强度有一跃变00π2π2ΔεσrL εL λr ελE ===这与5 －20 题分析讨论的结果一致.5 －22 如图所示，有三个点电荷Q 1 、Q 2 、Q 3 沿一条直线等间距分布且Q 1 ＝Q 3 ＝Q .已知其中任一点电荷所受合力均为零，求在固定Q 1 、Q 3 的情况下，将Q 2从点O 移到无穷远处外力所作的功.分析 由库仑力的定义，根据Q 1 、Q 3 所受合力为零可求得Q 2 .外力作功W ′应等于电场力作功W 的负值，即W ′＝－W .求电场力作功的方法有两种：(1)根据功的定义，电场力作的功为l E d 02⎰∞=Q W其中E 是点电荷Q 1 、Q 3 产生的合电场强度. (2) 根据电场力作功与电势能差的关系，有()0202V Q V V Q W =-=∞其中V 0 是Q 1 、Q 3 在点O 产生的电势(取无穷远处为零电势). 解1 由题意Q 1 所受的合力为零()02π4π420312021=+d εQ Q d εQ Q 解得 Q Q Q 414132-=-=由点电荷电场的叠加，Q 1 、Q 3 激发的电场在y 轴上任意一点的电场强度为()22031π2yd εQ E E E yy y +=+=将Q 2 从点O 沿y 轴移到无穷远处，(沿其他路径所作的功相同，请想一想为什么？)外力所作的功为()dεQ y y d εQ Q Q W y 022/322002π8d π241d =+⋅⎥⎦⎤⎢⎣⎡--=⋅-='⎰⎰∞∞l E 解2 与解1相同，在任一点电荷所受合力均为零时Q Q 412-=，并由电势的叠加得Q 1 、Q 3 在点O 的电势dεQd εQ d εQ V 003010π2π4π4=+=将Q 2 从点O 推到无穷远处的过程中，外力作功dεQ V Q W 0202π8=-=' 比较上述两种方法，显然用功与电势能变化的关系来求解较为简洁.这是因为在许多实际问题中直接求电场分布困难较大，而求电势分布要简单得多. 5 －23 已知均匀带电长直线附近的电场强度近似为r rελe E 0π2=为电荷线密度.(1)求在r ＝r 1 和r ＝r 2 两点间的电势差；(2)在点电荷的电场中，我们曾取r →∞处的电势为零，求均匀带电长直线附近的电势时，能否这样取？ 试说明. 解 (1) 由于电场力作功与路径无关，若沿径向积分，则有12012ln π2d 21r r ελU r r =⋅=⎰r E (2) 不能.严格地讲，电场强度r e rελE 0π2=只适用于无限长的均匀带电直线，而此时电荷分布在无限空间，r →∞处的电势应与直线上的电势相等.5 －27 两个同心球面的半径分别为R 1 和R 2 ，各自带有电荷Q 1 和Q 2 .求：(1) 各区域电势分布，并画出分布曲线；(2) 两球面间的电势差为多少？分析 通常可采用两种方法(1) 由于电荷均匀分布在球面上，电场分布也具有球对称性，因此，可根据电势与电场强度的积分关系求电势.取同心球面为高斯面，借助高斯定理可求得各区域的电场强度分布，再由⎰∞⋅=pp V l E d 可求得电势分布.(2) 利用电势叠加原理求电势.一个均匀带电的球面，在球面外产生的电势为rεQV 0π4=在球面内电场强度为零，电势处处相等，等于球面的电势RεQV 0π4=其中R 是球面的半径.根据上述分析，利用电势叠加原理，将两个球面在各区域产生的电势叠加，可求得电势的分布.解1 (1) 由高斯定理可求得电场分布()()()22021321201211π4π40R r r εQ Q R r R r εQ R r r r >+=<<=<=e E e E E 由电势⎰∞⋅=rV l E d 可求得各区域的电势分布.当r ≤R 1 时，有20210120212113211π4π4π411π40d d d 2211R εQ R εQ R εQ Q R R εQ V R R R R r+=++⎥⎦⎤⎢⎣⎡-+=⋅+⋅+⋅=⎰⎰⎰∞lE l E l E当R 1 ≤r ≤R 2 时，有202012021201322π4π4π411π4d d 22R εQ r εQ R εQ Q R r εQ V R R r+=++⎥⎦⎤⎢⎣⎡-=⋅+⋅=⎰⎰∞lE l E当r ≥R 2 时，有rεQ Q V r02133π4d +=⋅=⎰∞l E(2) 两个球面间的电势差⎪⎪⎭⎫⎝⎛-=⋅=⎰210121211π4d 21R R εQ U R R l E 解2 (1) 由各球面电势的叠加计算电势分布.若该点位于两个球面内，即r ≤R 1 ，则2021011π4π4R εQ R εQ V +=若该点位于两个球面之间，即R 1 ≤r ≤R 2 ，则202012π4π4R εQ r εQ V +=若该点位于两个球面之外，即r ≥R 2 ，则rεQ Q V 0213π4+=(2) 两个球面间的电势差()2011012112π4π42R εQ R εQ V V U R r -=-== 第六章 静电场中的导体与电介质6 －1 将一个带正电的带电体A 从远处移到一个不带电的导体B 附近，则导体B 的电势将（ ）（A ） 升高 （B ） 降低 （C ） 不会发生变化 （D ） 无法确定分析与解 不带电的导体B 相对无穷远处为零电势。
