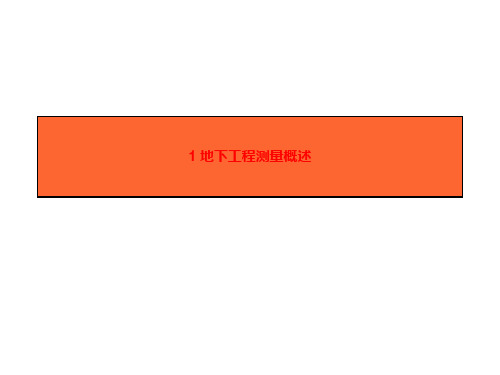

1 地下工程测量概述

施工方案中的工程测量技术工程测量技术是施工方案中非常重要的一部分，它涵盖了土地测量、地形测量、建筑测量、水文测量等多个方面，旨在为施工方案的实施提供准确的测量数据和技术支持。

下面将详细介绍几种常见的工程测量技术。

首先是土地测量技术。

土地测量是制定施工方案不可缺少的一项工作。

它主要包括了地形测量和地貌测量。

地形测量是指对地表的形状、高程和坡度等进行测量，以了解地形特征和地貌分布，为后续的设计和施工工作提供基础数据。

地貌测量则是对特定地区的地貌特征进行详细调查和测量，以了解地质构造、地层分布、地貌变化等情况，为施工方案的制定提供参考。

其次是建筑测量技术。

建筑测量是在施工现场进行的主要测量工作之一、它主要包括建筑物的平面测量、高程测量和立面测量等。

平面测量主要是通过测量建筑物的平面布置、尺寸和形状等参数，以绘制建筑物的平面图和构造图。

高程测量则是用来确定建筑物各个部位的高度，以确保建筑物的竣工符合设计要求。

立面测量则是对建筑物外墙的结构、窗户、门等进行测量，以绘制建筑物的立面图和外部景观图。

此外，还有水文测量技术。

水文测量主要是对水域的水位、流量和水质等进行测量和监测。

水位测量通常采用水位计或液位计等工具，通过测量水位的变化，以了解水位的波动情况和水文特征。

流量测量则是通过流速测量仪、流速计等工具，对水流的速度进行测量，从而计算出水的流量。

水质测量主要是对水中的溶解氧、PH值、浊度等指标进行测量，以判断水质的好坏，并及时采取相应的处理措施。

最后，还有地下工程测量技术。

地下工程测量主要是用来对地下管线、地下隧道和地下洞室等进行测量。

地下测量通常采用全站仪、地下雷达、激光测距仪等工具，通过对地下的测量和勘探，确定地下工程的位置、尺寸和结构等参数，以保证地下工程的安全和稳定。

总之，工程测量技术是施工方案中至关重要的一环。

它不仅可以提供精确的测量数据，还可以为施工方案的制定和调整提供科学依据，保证施工过程的顺利进行和工程质量的恢复。

一、实训目的本次地下工程测量实训旨在通过实际操作，使学生掌握地下工程测量的基本原理、方法和技能，提高学生的实践能力和动手操作能力，为今后从事地下工程测量工作打下坚实基础。

二、实训时间2023年4月1日至2023年4月10日三、实训地点XX地下工程实验室四、实训内容1. 地下工程测量概述（1）地下工程测量的概念及意义（2）地下工程测量的分类及特点（3）地下工程测量仪器及设备2. 地下工程控制测量（1）地下工程控制网布设（2）地下工程控制点标定（3）地下工程控制测量数据处理3. 地下工程平面测量（1）地下工程平面坐标系统（2）地下工程平面坐标测量方法（3）地下工程平面坐标测量数据处理4. 地下工程高程测量（1）地下工程高程系统（2）地下工程高程测量方法（3）地下工程高程测量数据处理5. 地下工程剖面测量（1）地下工程剖面测量原理（2）地下工程剖面测量方法（3）地下工程剖面测量数据处理6. 地下工程测量误差分析及控制（1）地下工程测量误差来源（2）地下工程测量误差分析方法（3）地下工程测量误差控制措施五、实训过程1. 实训前期准备（1）熟悉地下工程测量相关理论知识（2）了解实训内容及要求（3）准备实训所需仪器及设备2. 实训过程（1）地下工程控制测量根据实际情况，选择合适的位置布设控制网，进行控制点标定，并进行数据处理。

（2）地下工程平面测量采用全站仪进行地下工程平面坐标测量，并对数据进行处理。

（3）地下工程高程测量采用水准仪进行地下工程高程测量，并对数据进行处理。

（4）地下工程剖面测量根据实际情况，采用相应的剖面测量方法进行测量，并对数据进行处理。

3. 实训总结（1）对实训过程中遇到的问题进行分析，总结经验教训（2）撰写实训报告，对实训过程进行总结六、实训成果1. 掌握地下工程测量的基本原理、方法和技能2. 熟悉地下工程测量仪器及设备的使用3. 能够独立进行地下工程测量工作4. 提高实践能力和动手操作能力七、实训心得通过本次地下工程测量实训，我深刻认识到地下工程测量在工程建设中的重要性。

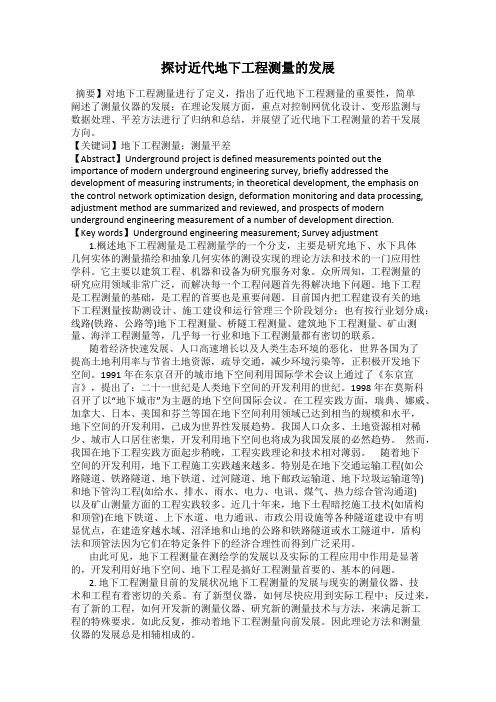

探讨近代地下工程测量的发展摘要】对地下工程测量进行了定义，指出了近代地下工程测量的重要性，简单阐述了测量仪器的发展；在理论发展方面，重点对控制网优化设计、变形监测与数据处理、平差方法进行了归纳和总结，并展望了近代地下工程测量的若干发展方向。

【关键词】地下工程测量；测量平差【Abstract】Underground project is defined measurements pointed out the importance of modern underground engineering survey, briefly addressed the development of measuring instruments; in theoretical development, the emphasis on the control network optimization design, deformation monitoring and data processing, adjustment method are summarized and reviewed, and prospects of modern underground engineering measurement of a number of development direction.【Key words】Underground engineering measurement; Survey adjustment1.概述地下工程测量是工程测量学的一个分支，主要是研究地下、水下具体几何实体的测量描绘和抽象几何实体的测设实现的理论方法和技术的一门应用性学科。

它主要以建筑工程、机器和设备为研究服务对象。

众所周知，工程测量的研究应用领域非常广泛，而解决每一个工程问题首先得解决地下问题。

地下工程是工程测量的基础，是工程的首要也是重要问题。

地铁隧道盾构法施工技术【摘要】地铁隧道施工经常遇到复杂的地质条件和严苛的周边环境保护要求，极易造成隧道沉降，道路路面塌陷等安全事故。

本文针对盾构法通过采取各种施工技术措施，加强施工过程中的监控量测，以此确保施工安全。

【关键词】关键词：地铁隧道；盾构施工；掘进；监测地铁隧道是贯穿于地铁工程的重要建设形式，因其施工环境复杂，对施工技术提出较高的要求，通常基于盾构法展开施工作业。

盾构法在应用中存在诸多技术要点，加强质量控制十分必要。

1盾构隧道施工测量概述地下工程测量是一项持续性工作，需落实到勘察设计、施工建设、运营等阶段。

经地下工程测量后，应及时反馈线状工程的实际状况，根据所得结果采取调整措施，及时纠偏，保证隧道可顺利贯通。

盾构法因具有技术可靠性和施工便捷性的特点而取得广泛的应用，盾构期间做好测量工作具有显著现实意义，能够作为反映盾构施工状况的“窗口”，在此基础上合理组织后续的盾构作业，直至盾构贯通为止。

根据盾构法隧道工程的施工特点，测量工作应重点考虑如下几方面：创建平面控制网和高程控制网；明确地面的坐标、方向及高程，将其有序传递至地下，由此构建完整的地下坐标系统；在前述基础上，做好地下平面和高程的测量与控制工作；组织测量放样，作为开挖和衬砌的参照基准，保证开挖量的合理性以及衬砌结构的准确性。

根据上述所提的要点，详细部署测量工作包括：经测量后，在地下标定建筑物的控制基准线，包含设计中心线和高程，作为参照基准而使用，以便后续的开挖和衬砌作业均可高效推进；开挖面掘进施工期间，根据要求使施工中线顺利贯通，应确保实际开挖范围稳定在设定的界限以内；按图纸将设备安装到位；采集并完整记录测量数据，汇总成测量资料，交给设计部门和管理部门，为相关部门日常工作的开展提供参考。

盾构施工测量具有指导作用，应保证盾构机沿设计轴线方向稳定运行，同时生成的测量数据应作为盾构机调整姿态的参考。

根据实际情况修正参数，并且测量数据还需反映出隧道衬砌环的安装质量。

第七章关键施工技术、工艺及工程项目实施的重点和解决方案第1节关键施工技术、工艺一、施工测量一工程测量概述本节主要对工程轴线控制、高程测量、监测等方面进行阐述;由于专业队伍多,各专业施工控制点统一由项目经理部提供控制点,以保证标高及轴线的统一;1、总体思路平面控制网分总控制网和轴线控制网分级测设;首先建立以业主提供的控制点为基准的总控制网,采用全站仪导线法测量;根据一级控制网建立建筑物轴线控制网;地下施工平面测量采用外控法,在基坑外围建立控制网；地上施工平面测量均采用内控法,将轴线控制网投测在首层楼面上,用激光垂准仪将控制点整体同步传递,并采用外控法进行校核;建筑物的各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密,建立三级控制网;高程采用悬吊钢尺法进行传递;高程控制网布设成闭合环形,采用水准仪进行数次往返闭合测量,经平差后作为施工水准网;2、测量依据1国家地方现有规范;2业主提供的有关测量资料,设计资料及相关技术文件、施工规范等;3、测量准备施工测量准备工作包括图纸的审核,测量定位依据点的交接与校核,人员的组织及测量仪器的选择、检定与校核,测量方案的编制、论证与数据准备,工程重点、难点的分析与应对措施;4、主要测量仪器全站仪、经纬仪、水准仪、钢尺等;5、人员组织根据本工程的总体施工部署,将投入以下测量人员：测量工程师2人;6、基准控制点网的复测测量工作实施前与业主进行基准控制点书面和现场交接,对业主提供的平面和高程控制点的测量成果资料和现场控制点进行复测,并将复测成果报业主和监理审核;7、布设原则及精度1平面控制从整体考虑,遵循先整体、后局部,高精度控制低精度的原则; 2轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行;3控制点选在通视条件良好、安全、易保护的地方;4控制桩位必须用混凝土保护,地面以上设醒目的围护栏杆,防止施工机具车辆碰压;8、平面总控制网平面轴线控制网分地下施工阶段和地上施工阶段两部分进行投测,用全站仪导线法测量;其中地下室按轴线设置控制点,控制点在建筑物外侧布设点位,距轴线距离具体按照现场情况定;主体结构施工阶段,分别在各单体建筑物内设置控制点,建立控制网,逐层向上引测;9、高程控制网的建立1控制点的埋设高程控制网以业主提供的场区水准基点为依据,在地下室施工阶段和地上施工阶段的平面总控制网点上均拟布设4个控制点,形成环形闭合水准路线;2控制测量高程控制测量按国家一、二等水准测量规范规定的二等水准测量要求进行;二土方工程测量1、平面测量进场后首先根据轴线控制桩采用经纬仪复核基坑土方开挖轴线的准确性;2、高程测量在基础高程测量施工时,深度利用主体高程控制或利用支撑标高进行测量;3、基底土方开挖标高控制在基础底板余土及基础承台、基础梁土方方开挖时,测量人员要对开挖基底深度进行实时测量,用水准仪抄测出挖土标高;三地下结构工程测量1、轴线控制桩的校测在建筑物基础施工过程中,对轴线控制桩每半月复测一次,以防轴线移动;2、平面测量1垫层轴线放样在垫层上进行基础定位放线前,复测轴线控制桩无误后,再用经纬仪以正倒镜挑直法投测各控制线,投测允许误差±2mm.2楼层轴线放样将经纬仪架设基坑边上的轴线控制桩位上；经对中、整平后,后视同一方向桩轴线标志,将所需的轴线投测到施工的平面层上；在同一层上投测的纵、横向轴线各不得少于两条；以此作角度、距离的校核；经校核无误后,方可在该平面上放出其它相应的轴线及细部线;3轴线复核每一施工段测量放线完成后,必须进行自检,自检合格后及时填写楼层放线记录表并报监理验线,以便能及时进行下道工序;3、高程测量标高引测：在向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动；经联测确认无误后,方可向基坑内引测所需的标高;楼层标高控制点布设：采用50m钢卷尺水准法在同一平面层上所引测高程点,与各层标高控制点作相互校核,每次校核不少于4个点,校核后的校差不得超过3mm,取平均值作为该段施工标高的控制点,引测到附近的立柱上进行标识,以便施工中使用;标高控制线放样：待模板拆除后,用水准仪在高程控制点以外的柱子上抄测每层结构+1.000m线,作为该层结构施工标高控制的依据;四地上结构工程测量1、平面轴线控制点的布设在地下室施工完成后,依据基坑边布设的平面控制网,在±0.000m楼面布设轴线控制基准点,并用全站仪进行坐标校核精度后作为地上部分平面控制依据;随着施工的进程,主楼部分轴线控制基准点分阶段向上传递转换;2、控制点传递原则为了使固定在底板面上的控制点精确传递至施工层,以控制施工层的各轴线,为保证传递精度,竖向传递必须分段投测;3、控制点传递方法利用钢卷尺将一层高程控制线向上引测,在各楼层再用水准仪进行水平测量控制;五施工测量监测方案为了保证工程的正常开展,在施工过程中对建筑物的沉降、位移、场地环境、气象环境进行检测,及时掌握信息,保证测量工作的正常开展和测量工作的精度;1、沉降观测1沉降观测点的布置及做法一层柱浇筑完毕后,在建筑物的角点、中点及沿周边根据设计要求确定沉降观测点;2沉降观测线路和要求沉降观测是一项较长期的系统观测工作,为了保证观测成果的正确性,尽可能做到固定观测人员、仪器、水准点、观测线路等四定,采用往返水准线路闭合法,每次观测从场内基准点开始,做好记录,测定所有的测点,再回到基准点,计算闭合情况,如符合要求,将原始记录整理成观测成果表;一般观测时间：在施工期间每2层测读一次；主体结构封顶后每个月一次；竣工后,第一年2～3个月一次,以后每4～6个月一次,直至沉降稳定为止;2、施工环境监测1为了解场区的临时道路、场地排水、临时设施等布置情况,以便合理的进行建筑物定位坐标点、高程控制点的设置;2加强对临时道路变化、生产场地的变化的监测、掌握,防止因道路场地的变化而造成点位的损坏或者点位的正常使用,保证点位通视;3加强对场地排水的监测,防止点位由于遭受水浸沉降变形而使点位失准;3、气象监测1我们将从当地气象局提前获得一周的气象预报资料,以便安排好测量工作计划;2尽量避免雨中进行测量作业,如确需在雨中进行测量作业时,应打伞遮仪器主机及棱镜等,避免雨淋；雨季测量作业完毕必须先对仪器表面水汽擦干、晾干或吹干后放入仪器箱内,保证仪器的准确性;3高温气候下作业需用遮阳伞遮挡仪器,避免高温影响测量精度;二、土方工程一土方开挖与回填本工程基坑土方施工方案应经专家论证后开始施工;基础土方拟采用机械化施工,开挖时采用反铲挖土机开挖,人工配合;回填时采用机械打夯、压实,局部边角用人工配合打夯;1、基坑开挖前的准备工作1查勘现场,清除或搬迁施工区域地面上及地下的所有障碍物;2做好场地外围的防洪排水工作,在场地周围设置截水沟、排水沟,并与原有排水系统相通,保证场地内排水畅通;3建筑物位置的标准轴线,水平桩及灰线尺寸,均要经过复核;4事先选定好堆土弃土场地以及运土路线等;2、基坑开挖1机械选择本工程土方工程量较大,采用反铲挖掘机机械开挖,自卸汽车配合运弃土方;2开挖顺序及开挖方法各栋建筑土方工程同时进行开挖;整个基础工程土方开挖顺序由深到浅,一次挖到各放坡大面,然后再由挖土机继续向下开挖,人工配合清理;基础土方预留30cm采用人工开挖,避免机械扰动基层土方;开放开挖至底板下标高时,及时浇筑砼垫层,避免基坑长时间暴露在外;集水坑等部位等垫层浇筑完毕达到强度后,再采用人工继续开挖;3、降排水措施1地下室降水采用集水井降水,集水井布置在地下室墙板外侧,一般每20米设置一个井,用污水泵把水排出基坑外的排水沟;2基坑内排水采用挖排水沟,集水坑的形式进行明排水,用潜水泵将集水坑内积水抽除到场外排水系统;3基坑外围防洪排水工作,可采用在基坑四周设截水沟、排水沟,与原有排水系统相通,保证场地内排水畅通;4、土方回填1由于土方回填量大且密实度要求高,施工采取分层填土,机械压实,局部边角人工辅助打夯的方法;2每段填土从基底开始在全范围分层向上回填和碾压,在推平前要控制好标高;3回填每层虚铺厚度为250mm,结构边角用振动夯实机打夯,夯打时应一夯压半夯,夯夯相接,行行相连,每遍纵横交叉,分层夯打,不得漏夯;4本工程土方回填有可能遇上雨天,因此必须做好雨季施工,首先要修好临时排水设施,保证雨季作业场地不积水,另外要严格控制填土含水率,在实施分层填筑中,每层表面应做成2%～4%的排水横坡,当天填铺的土层要确保在当天完成并压实,防止表面被浸软;5回填土的质量控制与检验为使本工程回填土的质量能符合设计要求,必须对每层回填土的质量进行检验,采用环刀法取样测定土的干密度;当检验结果达到设计要求后,才能填筑上层土;5、施工中注意的问题1土方开挖、支护施工应分段进行,土方开挖后应尽量减少基坑边坡暴露时间,遇雨天应大面积覆盖,同时在坡脚堆载以防止滑坡;2成孔时遇砾石、砖块、管网或地下构筑物时,孔位及其下倾角可以调整,如遇到砾石层可改用钢管做锚杆;3护坡坡脚的处理：喷射混凝土面层伸入基坑底标高下至少0.2m,以形成护脚;4基坑支护完毕,应及时进行后序施工,同时做好有序排水,防止水浸渗入坡脚底下5进入施工现场施工人员必须戴好安全帽,现场临时搭设的脚手架,支撑杆必须稳固;6土方坍落和滑坡是本工程最容易发生的安全隐患;在危险处设置醒目警示标志;施工过程中设专人对边坡进行监测;三、地下室结构施工一施工顺序余土清理外运→测量放线→承台地梁砖砌胎模→底板垫层→桩头处理如有→防水层及其保护层→底板钢筋绑扎、墙柱插筋→底板外侧模板→砼浇筑→墙柱钢筋绑扎→墙柱模板→墙柱砼浇筑→首层梁板模板→首层梁板钢筋绑扎→首层梁板砼浇筑→外墙防水层→保护层→基坑回填二模板工程1、地梁和承台用砖砌胎模,砖胎模内抹水泥砂浆,外侧用人工回填土压密实;2、墙模板吊模在浇底板砼时,外墙施工缝留在高出底板500mm处,此部位设吊模,用复合木模板侧模支在16钢筋马凳上,防水对拉螺栓和钢管支撑固定;3、地下室墙体模板1墙模板采用18厚高强复合木模板50×100木龙骨作后背带,间距≯400mm,根据墙体平面分块制作;主龙骨采用φ48500双钢管,并用Ф12500×500对拉螺栓固定;2固定地下室外墙板模板的对拉螺栓中部焊50×50×3的钢板止水片,焊缝满焊,并在两端贴模板处加垫定型塑料模块,拆模后凿除塑料模块,形成凹槽,并沿槽底割除对拉螺栓的外露部分,然后用防水砂浆把凹槽塞实抹平,也可采用建筑市场成型的防水对拉螺栓,以达到其防水效果;3安装穿墙通过的预埋套管也应加焊止水环：套管采用钢管,其长度等于墙厚,止水环在套管上满焊严密;为防止砼堵塞套管,套管内应塞满木屑;支模时在预埋套管中穿入对拉螺栓拉紧固定模板,拆模后浆螺栓抽出;三钢筋工程1、底板钢筋工程时,按要求设置钢筋马凳以支撑上下层的钢筋网片;2、钢筋相互间应绑扎牢固,应按设计规定留足保护层,不得有负误差;留设保护层,应以水泥砂浆制成垫块或采用定型塑料模块,严禁钢筋直接触模板;3、钢筋工程的主要施工方法参照主体结构施工章节;四混凝土工程1、挡土墙水平施工缝留设在距底板上表面约500mm处,施工缝采用平口缝,板中间加钢板止水带;2、底板混凝土浇筑底板混凝土较厚,尤其是承台、基础梁部位,混凝土浇筑采用斜面分层法,逐层水平向前推进,每层浇筑厚度不超过40cm;砼表面处理：对于底板大面积、大体量砼,其表面水泥浆较厚,且泌水现象严重,必须仔细处理;混凝土表面处理做到“三压三平”;对于表面泌水,在砼浇筑后数小时内,初凝前将部分浮浆清掉,初步用长刮尺刮平,然后用木抹子搓平压实;在初凝以后,混凝土表面会出现龟裂,终凝要前进行二次抹压,以便将龟裂纹消除,注意宜晚不宜早,控制好二次抹压时间;混凝土保温养护：底板混凝土养护主要是保温保湿养护,保温养护能减少混凝土表面的热扩散,控制混凝土内外的温差过高,防止产生贯穿裂缝;保湿养护能防止混凝土表面脱水而产生表面干缩裂缝,再者能使水泥水化顺利进行,提高混凝土的极限拉伸强度;3、墙板混凝土浇筑墙板混凝土进行分层转圈浇筑,每层高度不宜大于500mm,每层采用斜面薄层浇筑法;由于混凝土流淌距离较大,采用振动棒多台振动棒振捣,斜面薄层厚度不超过40cm,保证振捣密实,不漏振过振;浇筑门窗洞口时要两边均匀下料,防止模板位移;浇筑钢筋较密的梁时,应用锲形撬杠撬开钢筋,以利于混凝土的下料和振捣棒的插入;门洞口两侧梁下须在墙体模板上留设门子板,以便砼下料和振捣棒插入;4、后浇带施工1后浇带砼质量控制后浇带施工,混凝土试配尤其重要,关系到施工的成败;本工程要求膨胀剂供应方指导混凝土试配和混凝土生产的全过程;混凝土进场验收：严格按国家规范进行进场验收;每车目测检查并进行坍落度检验,测试结果有偏差应及时反馈混凝土搅拌站,及时修正,不合格产品不得使用,确保混凝土性能;施工前做好混凝土进场计划,保证混凝土供应连续、及时;2后浇带施工工艺后浇带的处理：为更好实现补偿混凝土收缩的作用,要求后浇带混凝土在各施工段的最后浇筑;后浇带两侧用5mm孔眼密目钢丝网分隔,并按250mm设一根竖向ф10mm的钢筋和受力主筋焊接予以加固,其上下均应留出不小于5cm混凝土保护层,钢丝与钢丝网、上下水平钢筋及竖向加固筋必须绑扎或焊接牢固,不得松动,以免浇筑混凝土时被冲开,引起两种混凝土混合,影响后浇带的效果;施工中严格控制用水量,施工当中严禁随意加水;混凝土浇筑12小时以内进行覆盖湿润养护;3后浇带施工质量措施：必须做好地下室电气、空调、给排水、消防、人防等各专业施工单位预留孔洞或套管以及预埋构件;施工前派专人校对各专业图纸与预留孔施工总图是否相符;注意控制混凝土振捣时间,不得过振、漏振、少振;底板混凝土振捣密实后,采用木方刮平表面;在混凝土接近初凝时,安排泥水工进行混凝土磨面工作,防止混凝土表面龟裂;5、地下室底板、墙柱梁板混凝土的主要施工方法参照主体结构混凝土工程章节;五地下室防水工程本工程地下室除做钢筋混凝土自防水外,在地下室钢筋砼底板、地下室外墙、和顶板均做防水层;第2节工程项目实施的重点、难点和解决方案一、施工准备阶段重难点分析及控制处理措施本阶段的主要工作内容包括：生活区、办公区、生产区临时设施的搭设以及施工技术和生产要素的准备;它关系到施工生产能否准时、顺利的开展;因此,这个阶段应重点做好施工人员,临时设施的搭设,施工技术工作的准备,计划的制定,现场交接等工作;施工准备阶段重难点分析及控制处理措施二、基础施工阶段重难点分析及控制处理措施本阶段主要工作内容包括：垫层、底板防水、地下室结构、地下室外墙及顶板防水;结合该阶段施工体量大、工期紧的特点,施工管理方面重点做好现场水平及垂直运输管理、工期管理、安全管理、创优实施工作；现场施工重点做好基坑检测、底板无缝及大体积砼施工、外墙防水等施工工作;基础施工阶段重难点分析及控制处理措施三、主体施工阶段重难点分析及控制处理措施本阶段的主要工作内容包括：地上主楼钢筋砼结构施工、地下室及部分地上二次结构施工;结合地上结构施工工期紧、工序交叉多的特点,该阶段施工管理方面重点做好现场垂直运输的协调、工期管理,现场施工重点做好预埋件的施工和脚手架的施工工作;主体施工阶段重难点分析及控制处理措施四、装修阶段重难点分析及控制处理措施本阶段主要工作内容包括：水电安装、门窗安装、保温、楼地面工程、屋面工程施工等;结合该阶段施工繁杂、队伍协调量大的特点,从施工管理方面重点做好现场垂直运输协调、工期管理、安全管理、专业分包协调管理工作,从现场施工方面重点做好节能工程、隔声降噪工程、屋面防水工程、电气工程、给排水工程、暖通工程施工质量工作;装饰装修阶段重难点分析及控制处理措。

2020地下空间测绘技术规程一、测绘概述地下空间测绘是通过对地下空间进行测量和绘图，获取其地理位置、几何形态、空间关系等信息的过程。

随着城市化的快速发展，地下空间的开发利用越来越广泛，地下空间测绘的重要性也逐渐凸显。

二、地下空间定义和分类地下空间是指存在于地球表面以下的空腔，包括天然形成的洞穴和人工建设的地下工程。

根据使用功能、空间形态和形成方式等，地下空间可划分为以下类型：1. 交通隧道2. 地下管线3. 地下商城4. 地下车站5. 地下仓库6. 矿井和油气井等三、测绘基准和坐标系统在进行地下空间测绘时，应遵循统一的测绘基准和坐标系统。

常用的测绘基准包括：大地基准、高程基准和深度基准。

坐标系统分为地理坐标、平面坐标和三维坐标等。

在进行具体测绘时，应根据项目需求选择合适的测绘基准和坐标系统。

四、测量方法和精度要求地下空间测绘的方法包括：GPS定位、导线测量、水准测量、全站仪极坐标法等。

根据不同的测量方法和精度要求，可采用不同的测量方案和技术手段。

在选择测量方法和精度要求时，应充分考虑地下空间的复杂性和特殊性，确保测量结果的准确性和可靠性。

五、地下管线探测与测量地下管线是城市基础设施的重要组成部分，其探测与测量是地下空间测绘的重要内容。

在进行地下管线探测与测量时，应采用适当的探测方法和仪器，准确测定管线的埋深、走向、转折点和附属设施的位置。

同时，应注重提高探测与测量的精度和效率，为城市规划和管线管理提供可靠的数据支持。

六、地下工程监测与数据处理地下工程监测是保障地下工程安全的重要手段，通过监测可获取施工过程中的位移、沉降、应力应变等数据。

工程测量的分类工程测量是指在工程建设过程中，通过测量技术手段对工程项目进行测量、检测和控制的一系列工作。

根据测量对象和测量方法的不同，可以将工程测量分为以下几类：1. 建筑测量建筑测量是指对建筑物的各种尺寸、位置、形状以及地理位置进行测量的工作。

建筑测量一般包括建筑物的平面测量、立面测量、断面测量等。

通过建筑测量可以确保建筑物的几何形状和尺寸的精确度，为工程建设提供参考依据。

2. 道路测量道路测量是指对道路工程中的路线、路面、桥梁、隧道等进行测量的工作。

道路测量主要包括道路线路测量、道路纵断面测量、道路横断面测量、桥梁测量、隧道测量等。

通过道路测量可以确定道路线路的走向、坡度、曲线半径等参数，为道路建设提供基础数据。

3. 水利测量水利测量是指对水利工程中的水位、水流、水质等进行测量的工作。

水利测量主要包括水位测量、水流测量、水质测量等。

通过水利测量可以掌握水利工程系统的运行状态，为水资源的合理利用和水环境保护提供数据支持。

4. 地下测量地下测量是指对地下工程中的地质构造、地下管线、隐患等进行测量的工作。

地下测量主要包括地质测量、地下管线测量、隐患测量等。

通过地下测量可以获取地下工程的空间位置和形状，为地下工程的设计和施工提供参考。

5. 矿山测量矿山测量是指对矿山工程中的矿石储量、矿井坍塌、地质构造等进行测量的工作。

矿山测量主要包括矿石测量、矿井坍塌测量、地质测量等。

通过矿山测量可以了解矿石储量的分布和变化情况，为矿山的开采和管理提供依据。

6. 桥梁测量桥梁测量是指对桥梁工程中的桥墩、桥跨、桥面等进行测量的工作。

桥梁测量主要包括桥墩测量、桥跨测量、桥面测量等。

通过桥梁测量可以确保桥梁的几何形状和结构参数的精确度，为桥梁的设计和施工提供依据。

7. 监测测量监测测量是指对工程项目、建筑物或其他结构物进行定期或实时的监测和测量的工作。

监测测量主要包括结构监测、变形监测、沉降监测等。

通过监测测量可以及时掌握工程或结构物的变形和破坏情况，为工程的安全运行提供保障。
