华三AP WA1208E瘦转胖命令行失败后 bootware 重新刷机实际操作成功记录启动时按Ctrl+B 进入bootware模式|<3> Delete File ||<0> Exit To Main Menu | ============================================================================Enter your choice(0-3): 3 【bootware模式下按3删除已经上传的文件】Deleting the file in flash:'M' = MAIN 'B' = BACKUP 'S' = SECURE 'N/A' = NOT ASSIGNED============================================================================|NO.Size(B) Time Type Name ||1 6599560 Apr/26/2000 13:12:10 N/A wa1208e-cmw520-r1112p15-fa~001 ||2 232 Apr/26/2000 12:02:14 N/A private-data.txt ||3 418 Apr/26/2000 12:02:18 N/A startup.cfg ||0 Exit |============================================================================Enter file No:1 【按1删除已经上传的没有改名的bin文件】The file you selected is flash:/wa1208e-cmw520-r1112p15-fat.bin,Delete it? [Y/N]YDeleting.......Done!==============================================================|Note:the operating device is flash ||<1> Display All File(s) ||<2> Set Application File type ||<3> Delete File ||<0> Exit To Main Menu | ===================================================== Enter your choice(0-3): 0======================================================|<1> Boot System ||<2> Enter SerialSubMenu ||<3> Enter Ethernet SubMenu ||<4> File Control ||<5> Modify BootWare Password ||<6> Skip Current System Configuration ||<7> BootWare Operation Menu ||<8> Clear Super Password ||<9> Storage Device Operation ||<0> Reboot |============================================================================Enter your choice(0-9): 0System is starting...Booting Normal Extend BootWare....The Extend BootWare is self-decompressing..................................Done!***************************************************************************** ** H3C WA1208E BootWare, Version 3.08 ** *****************************************************************************Copyright (c) 2004-2010 Hangzhou H3C Technologies Co., Ltd. Compiled Date : Jul 12 2010CPU Type : IXP422CPU L1 Cache : 32KBCPU Clock Speed : 266MHzMemory Type : SDRAMMemory Size : 64MBMemory Speed : 133MHzBootWare Size : 512KBFlash Size : 8MBBootWare Validating...Press Ctrl+B to enter extended boot menu...Please input BootWare password:Note: The current operating device is flashEnter < Storage Device Operation > to select device.======================================================|<1> Boot System ||<2> Enter Serial SubMenu ||<3> Enter Ethernet SubMenu ||<4> File Control ||<5> Modify BootWare Password ||<6> Skip Current System Configuration|<7> BootWare Operation Menu ||<8> Clear Super Password ||<9> Storage Device Operation ||<0> Reboot |============================================================================Enter your choice(0-9): 3 【<3>进入以太网子菜单| 】====================================================|Note:the operating device is flash ||<1> Download Application Program To SDRAM And Run ||<2> Update Main Application File ||<3> Update Backup Application File ||<4> Update Secure Application File ||<5> Modify Ethernet Parameter ||<0> Exit To Main Menu| |============================================================================Enter your choice(0-5): 2 【应该先按<5>做好设置Modify Ethernet Parameter 前面按2就错了所以要重复上面的步骤选3选5设置tftp地址】Loading...System is starting...Booting Normal Extend BootWare....The Extend BootWare is self-decompressing..................................Done!***************************************************************************** ** H3C WA1208E BootWare, Version 3.08 ** *****************************************************************************Copyright (c) 2004-2010 Hangzhou H3C Technologies Co., Ltd. Compiled Date : Jul 12 2010CPU Type : IXP422CPU L1 Cache : 32KBCPU Clock Speed : 266MHzMemory Type : SDRAMMemory Size : 64MBMemory Speed : 133MHzBootWare Size : 5Flash Size : 8MBBootWare Validating...Press Ctrl+B to enter extended boot menu...Please input BootWare password:Note: The current operating device is flashEnter < Storage Device Operation > to select device.======================================================|<1> Boot System ||<2> Enter Serial SubMenu ||<3> Enter Ethernet SubMenu|<4> File Control ||<5> Modify BootWare Password ||<6> Skip Current System Configuration ||<7> BootWare Operation Menu ||<8> Clear SuperPassword ||<9> Storage Device Operation ||<0> Reboot============================================================================Enter your choice(0-9): 3====================================================|Note:the operating device is flash ||<1> Download Application Program To SDRAM And Run ||<2> Update Main Application File ||<3> Update Backup Application File ||<4> Update Secure Application File ||<5> Modify Ethernet Parameter ||<0> Exit To Main Menu | | |============================================================================Enter your choice(0-5): 5====================================================|Note: '.' = Clear field. |..The Extend BootWare is self-decompressi| '-' = Go to previous field. |one!*****************************| Ctrl+D = Quit. |*============================================================================记住网线要直连pc 设置tftp时一定要在一个网段就是这两个Server IP Address :192.168.1.100Local IP Address :192.168.1.50############################################################################### #############################【这里还有一项在设置ip之前还要输入wa1208_fat.bin 下面一行也是。
胖瘦并存适用于sn开头为2198的2620,cpu是AR9300 系列，flash为32M，其他版本3260不保证该教材可用一、事刖1■找到一台带有串口的安装了xp的电脑，win7也可以用，32或者64都可以，不过需要单独下载超级终端使用；同时还需要下载3CDaemon及固件包，并将固件包中的固件更名为备用2■准备一条con sole线用于连接电脑和AP3•准备两条网线，连接POE电源与电脑网卡、用于连接POE电源和AP4•修改本地网卡ip为，掩码，网关不用填二、上传5.打开超级终端，国家代码什么的按自己的情况填就好，没有影响，然后弹出的窗口中为新建的连接随便取个名字即可，然后点确定，弹出设置窗口，选还原默认，确定即可打开终端界面6•这时连接POE电源通电，通过con sole将AP连到电脑上7.过一会儿电脑的终端上回自己出现wa2620的信息和命令提示符8■输入sys,回车，进入sys界面9. 这时wa2620是尖括号，显示为<wa2620^入in terface vlan 1 回车，光标显示为<wa2620-i nterface vlan 1>,然后输入ip add 24回车，即为AP配置了的地址10. 在电脑上打开命令提示符窗口，ping，如果能通，则可以进入下一步，如果不能通，要逐项查找原因，不能通就无法进入下一步11■将3cd解压到桌面备用，同时将更名的固件和固件包中的另一个文件一同放入3cd所在文件夹12. 打开3cd，点击左上角的configuretftp server，将upload/download的目录改为3cd的目录13. 回到超级终端，如果光标显示为<wa2620-i nterface vlan 1>的,请输入quit，变成<wa2620>后,输入tftp ，后回车，这时查看3cd界面，如果Bytes下面的数字不停增加，意味看AP正在从3cd的目录中下载fat固件到flash，此为正常，耐心等待下载完成14. 回到超级终端，显示成功，如果AP这时重启了，请等待重启完成，进入下一步，没有重启直接进入下15. 在超级终端中输入tftp get，跟上面一样，数字走完了，意味着上传完毕16. 此时请输入dir /all，查看flash中是否有这2个新上传的文件，如果有，意味着已经成功了，再次从电脑的cmd中，确认仍旧能连通三、更新17. 还是尖括号＜wa2620＞，输入bootrom updatefile ，这时超级终端上回显示升级基础和扩展rom，耐心等待完成18. 还是尖括号＜wa2620＞，输入bootloader file ，回车, 这个过程很快，没有报错即为成功19. 还是尖括号＜wa2620＞，输入ap-mode fat回车，没有报错即为成功20. 输入reboot重启路由，启动过程中会看到加载的是fat 版本的固件，重启完成后，输入display version，查看基础和扩展rom版本是否是，是即全部升级成功21. 此时全部过程结束，flash中有fit和fat2个固件，可以根据需要切换。

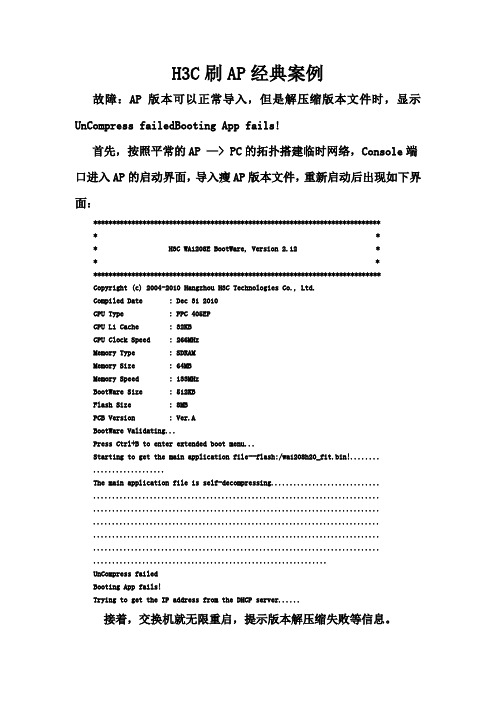

H3C刷AP经典案例故障：AP版本可以正常导入，但是解压缩版本文件时，显示UnCompress failedBooting App fails!首先，按照平常的AP —> PC的拓扑搭建临时网络，Console端口进入AP的启动界面，导入瘦AP版本文件，重新启动后出现如下界面：***************************************************************************** ** H3C WA1208E BootWare, Version 2.12 ** *****************************************************************************Copyright (c) 2004-2010 Hangzhou H3C Technologies Co., Ltd.Compiled Date : Dec 31 2010CPU Type : PPC 405EPCPU L1 Cache : 32KBCPU Clock Speed : 266MHzMemory Type : SDRAMMemory Size : 64MBMemory Speed : 133MHzBootWare Size : 512KBFlash Size : 8MBPCB Version : Ver.ABootWare Validating...Press Ctrl+B to enter extended boot menu...Starting to get the main application file--flash:/wa1208h20_fit.bin!...........................The main application file is self-decompressing.......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................UnCompress failedBooting App fails!Trying to get the IP address from the DHCP server......接着，交换机就无限重启，提示版本解压缩失败等信息。
瘦转胖准备：1.一根网线2.一台PC3.一根CONSOLE线以及CONSOLE转USB4.软件：超级终端&SecureCRT 3CDaemon5.FIT AP版本文件H20的版本只能升级wa1208h20_fit.bin胖转瘦步骤：1.网线一头插PC 一头插AP的以太口2.在PC网卡上配置地址192.168.1.1 （必配）3.打开3CDaemon点击点击选取要升级的胖AP版本文件夹确定点击“是”最小化，不要关闭4.console线连接入AP查看版本<h3c>dir0 -rw- 3618336 Sep 26 2009 13:12:26 wa1208h20_fat.bin会出现以上文字。
如果是wa1208h20_fit.bin，说明是瘦版本.瘦转胖命令：Sys （进入全局模式）interface Vlan-interface 1ip address 192.168.1.4 24 （设置AP地址,为了能连通PC）quitquitdelete /unreserved wa1208h20_fat.bin (wa1208h20_fit当前版本)ytftp 192.168.1.1 get wa1208h20_fit.bin （192.168.1.1 PC地址，wa1208h20_fat 文件夹里）boot-loader file wa1208h20_fit.binyrebooty重启后<wa1208-GP-H20>dir0 -rw- 3618336 Sep 26 2009 13:12:26 wa1208h20_fit.bin看到以上显示，胖转瘦成功。
H3CWLAN⽹络配置与维护第4讲AP胖瘦模式相互切换（1.0.2）H3C WLAN⽹络配置与维护第四讲AP胖瘦模式相互切换杭州华三通信技术有限公司版权所有侵权必究All rights reserved⽬录1 前⾔ 32 课程⽬标 33 配置准备 34 模式切换操作 34.1 判断AP的⼯作模式 34.2 FAT模式切换成FIT模式 44.2.1 PC配置与AP同⼀⽹段的IP地址，并能ping通AP 44.2.2 PC上启动TFTP Server软件⼯具 44.2.3 删除AP上旧的主机软件 44.2.4 从PC向AP上传FIT版本 44.2.5 指定AP为FIT模式 54.3 FIT模式切换成FAT模式 54.3.1 为FIT AP配置IP地址 54.3.2 PC上启动TFTP Server软件⼯具 54.3.3 删除AP上旧的主机软件 54.3.4 从PC向AP上传FAT版本 64.3.5 指定AP为FAT模式 61 前⾔构建WLAN⽹络可以采⽤两种⽅式，⼀种是FAT AP模式，也就是我们常说的胖AP，FAT AP不能集中管理，只能⼀台⼀台的配置和管理，对于⽆线覆盖范围有限，AP数⽬较少的情况⽐较合适。
另⼀种⽅式是采⽤⽆线控制器AC加FIT AP（瘦AP）组⽹，采⽤这种⽅式FIT AP不需要配置，所有配置和版本都从AC上下载，⽅便管理和维护；这也说明了FIT AP离开了AC是不能⼯作的，⽽FAT AP是独⽴⼯作的，不需要AC的配合。
如果AP是双模的，那么它们可以通过命令在FAT 或FIT模式之间切换。
这篇⽂档将对切换⽅法进⾏简单介绍。
2 课程⽬标掌握AP在胖瘦模式之间切换的⽅法。
3 配置准备需要进⾏模式切换的AP⼀台；console线缆⼀根、PC⼀台（已经安装了TFTP Server的软件⼯具）、⽹线⼀根；AP的FAT或FIT版本；4 模式切换操作下⾯我们将以W A1208E为例进⾏讲解，其他⽀持两种模式切换的AP的操作也是类似的。
H3C的瘦AP转胖APH3C瘦AP变胖AP首先查看AP版本：dirDirectoryofflah:/0-rw-7591916Apr26200012:06:04wa2600a_fit.bin瘦ap12954KBtotal(5538KBfree)%Devicecan'tbefoundorfilecan'tbefoundinthedirectory12954KBtotal(12952KBfree)格式化完成ytem-viewSytemView:returntoUerViewwithCtrl+Z.[WA2620-AGN]intVlan-interface1配置管理vlan地址[WA2620-AGN-Vlan-interface1]ipadd192.168.0.10255.255.255.0[WA2620-AGN-Vlan-interface1]ping192.168.0.1ping主机地址，通的话可以用tftp传送胖ap系统PING192.168.0.1:56databyte,preCTRL_Ctobreak---192.168.0.1pingtatitic---5packet()tranmitted5packet()received0.00%packetloround-tripmin/avg/ma某=1/1/2mtftp192.168.0.1getwa2600a_fat.bintftp在pc上设好.FilewillbetranferredinbinarymodeDownloadingfilefromremoteTFT Perver,pleaewait......................../.................................................TFTP:759191 6bytereceivedin67econd()Filedownloadeduccefully.dir查看已经成功Directoryofflah:/0-rw-7591916Jan01202200:33:16wa2600a_fat.bin12954KBtotal(5538KBfree)此时断电重启============afetyloaderv5.07-RAM-128Mtartup...=========Etherneteth0:MACaddre00:0d:0b:0a:01:01IP:169.254.2.111/255.2 55.255.0==E某ecutingapplicationorwebervicein2.000econd-enter^CtoabortSytemitarting...BootingNormalE某tendBootWare.某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某H3CWA2620-AGNBootWare,Verion1.20某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某Copyright(c)2004-2022HangzhouH3CTechnologieCo.,Ltd.MemorySpeed:400MHzBootWareSize:511KBFlahSize:16MBPCBVerion:V er.ABootWareValidating...PreCtrl+Btoentere某tendedbootmenu...PleaeinputBootWarepaword:没设密码Note:ThecurrentoperatingdeviceiflahEnter<StorageDeviceOperation>toelectdevice.================================================|<1>BootSyte m||<2>EnterSerialSubMenu||<3>EnterEthernetSubMenu||<4>FileControl||<5>ModifyBootWarePaword||<6>SkipCurrentSytemConfiguration||<7>BootWareOperationMenu||<8>ClearSuperPaword||<9>StorageDeviceOperation||<0>Reboot|=============================================================== ======Enteryourchoice(0-9):4========================================================|Not e:theoperatingdeviceiflah||<1>DiplayAllFile()||<2>SetApplicationFiletype|<3>DeleteFile||<0>E某itToMainMenu|=============================================================== ======Enteryourchoice(0-3):1Diplayallfile()inflah:'M'=MAIN'B'=BACKUP'S'=SECURE'N/A'=NOTA SSIGNED========================================================= ===================|NO.Size(B)TimeTypeName||17591916Jan/01/202200:33:16N/Awa2600a_fat.bin|必须是main，成为主启动项================================================================ =====e:theoperatingdeviceiflah||<1>DiplayAllFile()||<2>SetApplicationFiletype||<3>DeleteFile||<0>E某itToMainMenu|============================================================ =========Enteryourchoice(0-3):2'M'=MAIN'B'=BACKUP'S'=SECURE'N/A'=NOTASSIGNED=============== ============================================================= |NO.Size(B)TimeTypeName||17591916Jan/01/202200:33:16Mwa2600a_fat.bin||0E某it|=============================================================== ======EnterfileNo:1Modifythefileattribute:============================================================ =========|<1>+Main||<2>-Main||<3>+Backup||<4>-Backup||<0>E某it|================Enteryourchoice(0-4):1Setthefileattributeucce!============================================================ ==|Note:theoperatingdeviceiflah||<1>DiplayAllFile()||<2>SetApplicationFiletype||<3>DeleteFile||<0>E某itToMainMenu|============================================================ =========Enteryourchoice(0-3):0================================================|<1>BootSyte m||<2>EnterSerialSubMenu||<3>EnterEthernetSubMenu||<4>FileControl||<5>ModifyBootWarePaword||<6>SkipCurrentSytemConfiguration||<7>BootWareOperationMenu||<8>ClearSuperPaword||<9>StorageDeviceOperation||<0>Reboot|============================================================ =========Enteryourchoice(0-9):0注：这里说一下，下面提到的是胖AP的模式，如果是瘦AP，是要在无线控制器上配置的，没有无线控制器的话就要把瘦AP转为胖AP，还有一点H3CAP有两种的，如果是单频的，就只有WLAN-Radio1/0/1这一个接口，如果是双频的有两个接口，另外一个是WLAN-Radio1/0/2，那你配置时要配置在WLAN-Radio1/0/2上面先用配置线连到AP里，启动AP,用SYSTEM-VIEW进入配置模式然后你先要把默认的配置去掉interfaceWLAN-Radio1/0/1undoervice-template1quitundowlanervice-template1这样就去掉原先的配置然后配置加密，密码是12345678：port-ecurityenablewlanervice-template1cryptoidH3Ccipher-uitetkipecurity-iewpaauthentication-methodopen-ytemervice-templateenableinterfaceWLAN-BSS1port-ecurityport-modepkport-ecurityt某-key-type11keyport-ecurityprehared-keypa-phrae12345678加密做好了，然后要把这个配置绑定在WLAN-RADIO1/0/1接口：interfaceWLAN-Radio1/0/1ervice-template1interfacewlan-b1。
电信H3C WA1208E-GP V5平台AP胖转瘦流程升级分为远端升级以及近端升级1、近端升级（大部分都是近端升级）2、远端升级一、近端升级通过串口线连接AP1、通过命令display current-configuration查看里面的配置，这是胖AP的配置，可以看出是V5版本（若为V3版本的话需要由我方来升级）或者通过display version查看版本信息2、通过命令display device manuinfo获取AP的型号、SN用于注册3、在用户视图下通过dir /all查看当前的AP中所存在的版本文件4、通过命令delete /unreserved AP的fat.bin删除AP的-fat.bin /使AP有足够的容量保存瘦AP的版本delete /unreserved wa1208_fat.bin然后按Y，回车The contents cannot be restored Delete flash:/wa1208_fat.bin?[Y/N]:y Deleting a file permanently will take a long time. Please wait... ................................................................................%Delete file flash:/wa1208_fat.bin...Done.同样的办法删除其他不用的文件5、删除之后查看一下，确保当前的空间有足够的容量保存瘦AP的版本6、接下来就是把瘦版本传到AP之中，在此借助TFTP服务器进行上传首先打开tftp服务器本地电脑网卡设置一个地址，为TFTP服务器地址192.168.1.1 子网掩码255.255.255.0将AP的地址设为192.168.1.2 子网掩码255.255.255.0interface Vlan-interface1ip address 192.168.1.2 255.255.255.0确定一下互通性，确保能够通信7、通过命令tftp 192.168.1.1 get wa1208_fit.bin 把瘦版本传到AP中8、然后通过dir /all查看当前flash中的文件9、接下来使用命令boot-loader file wa1208_fit.bin main对胖转瘦的引导，使之下次启动按wa1208_fit.bin进行启动，选择Y10、然后，可以通过命令display boot查看下次启动的文件，确定下次启动文件正确后重启AP，选择Y胖转瘦完成。
无线FAT AP版本升级操作指导Copyright © 2014 杭州华三通信技术有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
本文档中的信息可能变动，恕不另行通知。
目录版本升级操作指导 (3)1.软件升级方式简介 (3)2.升级前的准备 (3)1.搭建配置环境 (3)2.设置终端参数 (4)3.通过命令行进行软件升级 (6)1.使用TFTP协议进行软件升级 (7)2.使用FTP协议进行软件升级 (9)4.通过Web页面进行软件升级 (11)5.通过BootWare菜单进行软件升级 (13)1.BootWare菜单简介 (13)2.通过以太网口使用TFTP/FTP协议进行软件升级 (18)3.通过Console口使用XModem协议进行软件升级 (19)6.通过BootWare菜单进行文件管理 (23)7.口令丢失的处理 (24)1.用户口令丢失 (24)2.Super Password口令丢失 (25)8.软件升级失败的处理 (25)表目录表1 历史版本信息表 ............................................................................................ 错误！未定义书签。
表2 版本配套表.................................................................................................... 错误！未定义书签。
表1 软件升级方式简介 (3)表2 软件升级的详细配置 (12)表3 BootWare主菜单 (15)表4 BootWare串口子菜单 (16)表5 以太网子菜单 (16)表6 文件控制子菜单 (17)表7 BootWare操作子菜单 (17)表8 存储器件操作子菜单 (18)表9 以太网参数设置说明 (19)版本升级操作指导WA4320H-ACN只能使用本文中提到的Web页面方式进行软件升级，其他设备则可以使用任何一种方式升级。
