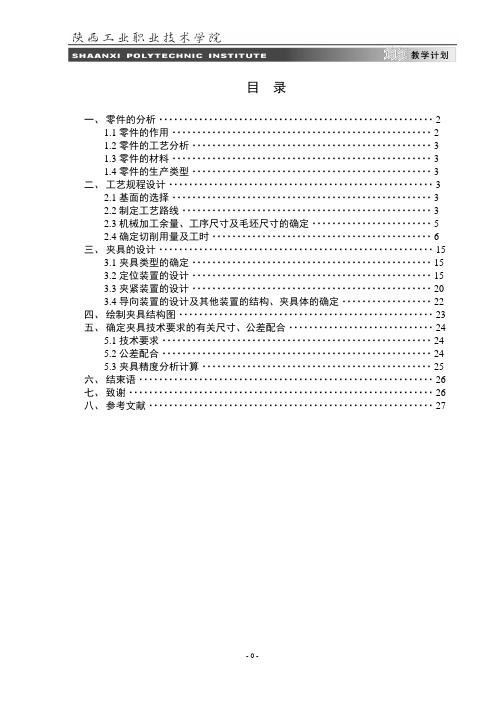

目录一、零件的分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (3)1.3零件的材料 (3)1.4零件的生产类型 (3)二、工艺规程设计 (3)2.1基面的选择 (3)2.2制定工艺路线 (3)2.3机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.4确定切削用量及工时 (6)三、夹具的设计 (15)3.1夹具类型的确定 (15)3.2定位装置的设计 (15)3.3夹紧装置的设计 (20)3.4导向装置的设计及其他装置的结构、夹具体的确定 (22)四、绘制夹具结构图 (23)五、确定夹具技术要求的有关尺寸、公差配合 (24)5.1技术要求 (24)5.2公差配合 (24)5.3夹具精度分析计算 (25)六、结束语 (26)七、致谢 (26)八、参考文献 (27)杠杆零件夹具设计摘要：本课题设计的是钻床加工工序的夹具，就杠杆零件的工艺进行了具体的分析、并制定了工艺卡片。
对钻床加工工序进行了夹具的设计，制定了定位方案和定位基准，设计出了钻床加工工序的夹具体。
对标准化零部件的受力分析。
关键词：夹具；工艺路线；定位误差；定位元件。
Lever parts fixture designStudent majoring in Electrical and Mechanical Technology Education: Zhou liu longTutor: Wei bao liAbstract ：The issue is the design of the drilling processes fixture on the lever components, a method for the analysis of specific, and developed a process card. Driller processes of the fixture design, development programs and the positioning positioning benchmarks design of drilling processes in specific folders. Drilling also important parts of NC programming for the Analysis of standardized parts. U se of Pro / E onspecific folder structure of the interference analysis, CAXA software used on some parts of NC programming.Key words : Fixture; NC; Process routes; Positioning error; Positioning components前言不论是传统制造系统还是现代制造系统，夹具都是非常重要的。
[课程设计题目：左摆动杠杆零件的机械加工工艺规程与工艺装备设计班级：姓名：指导教师：完成日期：目录序言 (1)一、零件的分析 (1)（一）左摆动杆的作用 (2)（二）左摆动杆的加工工艺分析 (2)（三）毛坯的选择 (2)二、工艺规程的设计 (3)（一）确定毛坯的制造形式 (3)（二）基准的选择 (3)（三）制订工艺路线 (4)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (5)四、确定切削用量及基本工时 (6)五、铣槽专用夹具设计 (9)（一）定位基准的选择 (9)（二）定位误差分析 (9)（三）夹具设计方案确定 (10)（四）切削力及夹紧分析计算 (10)（五）误差分析与计算 (12)六、结论 (13)参考文献 (14)序言机械制造技术基础课程设计是我们完成了基础课程和部分技术基础课程之后进行的。
它一方面要求我们通过设计能够获得综合运用过去学过的全部课程进行工艺及结构设计的基本能力；也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，同时也是我们一次理论联系实际的实际训练。
因此，他在我们的大学生活中占据在相当重要的地位。
通过设计，我们学会了熟悉运用机械制造工艺学课程中的基本理论实际知识，解决了一个零件在加工中的定位、夹紧、以及工艺路线安排、工艺尺寸确定等问题保证加工质量。
一、设计题目左摆动杠杆零件的机械加工工艺规程设计及夹具设1左摆动杠杆零件分析1.1左摆动杠杆的用途左摆动杠杆主要应用在某柴油机的左摆动器中，包括有中部有定轴管、一端为拨叉、另一端为触杆的锻造成型的杠杆体，在其两触杆端部各设有孔，在该两孔中设有与其紧密配合的钢球头。
1.2左摆动杠杆的技术要求表一左摆动杠杆的零件技术要求1.3左摆动杠杆工艺分析分析零件图可知，左摆动杠杆的上、下和左端面的粗糙度要求较高，为 3.2，所以需要进行切削加工。
而其他的各表面的粗糙度要求并不高，厚度比较薄，又因为是大批生产，故选用两块12mm的板材，经过冲压成型，将两块板焊接起来的方法，其他面无需加工。
调速杠杆的机械加工工艺规程及专用夹具设计 Final approval draft on November 22, 2020135调速杠杆的机械加工工艺规程及专用夹具设计二〇一一 年 十二 月机制工艺与夹具设计任务书1. 工件零件图（2天）2. 机械加工工艺过程卡（2天）3. 机械加工工序卡（5天）4. 专用夹具装配图（5天）5. 夹具体零件图（3天）6. 专用夹具三维造型（5天）7. 设计说明书（3天）说明书书写注意事项1. 目录页没有页码2. 大的章要另起页3. 参考文献另起页4. 每个图下面要有图标及说明（例如图1-1工件零件图）5. 每个表格上面要有表头及说明（例如表1-1工艺方案比较）目 录第1章 杠杆机械加工工艺规程及夹具设计.................................4 分析零件图..................................................................4 零件的作用 ...............................................................4 零件的工艺分析............................................................4 确定生产类型..................................................................5 确定毛坯类型 ...............................................................6 确定毛坯类型 (6)JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY机制工艺夹具课程设计与综合训练确定锻件及形状 (6)机械加工工艺过程设计 (7)选择定位基准 (8)拟定工艺过程 (8)选择机床和工艺装备 (8)选择机床 (9)选择夹具 (9)选择刀具 (9)选择量具 (9)确定工序尺寸 (9)确定切削用量和时间定额 (10)工序1切削用量及基本时间的确定 (10)工序2切削用量及基本时间的确定 (12)工序3切削用量及基本时间的确定 (14)工序4切削用量及基本时间的确定 (16)工序5切削用量及基本时间的确 (17)工序6切削用量及基本时间的确定 (17)工序7切削用量及基本时间的确定 (17)工序8切削用量及基本时间的确定 (18)工序9切削用量及基本时间的确定 (20)工序10切削用量及基本时间的确定 (20)工序11切削用量及基本时间的确定 (22)夹具设计有关计算 (24)定位基准的选择 (24)工切削力及夹紧力的计算 (24)工定位误差分析 (25)夹具设计结构设计及操作简要说明 (25)第2章综合训练 (27)夹具造型（小4号黑体） (27)铣夹具立体图 (27)铣夹具三视图…………………………...……………………… .28夹具各零件造型过程简述 (30)夹具体 (30)定位元件 (31)夹紧元件 (34)参考文献 (37)总结………………………………………………………………… .38第1章左摆动杠杆机械加工工艺规程设计分析零件图零件的作用杠杆原理亦称“杠杆平衡条件”。
杠杆零件的机械加工工艺规程和夹具设计摘要本设计是CA6140车床杠杆零件的加工工艺规程及一些工序的专用夹具设计。
CA6140车床杠杆零件的主要加工表面是平面和孔。
一般来说，保证平面的加工精度要比保证孔的加工精度容易。
因此，本设计遵循先面后孔的原则，并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔和平面的加工精度。
基准的选择以杠杆错误！未找到引用源。
45外圆面作为粗基准，以错误！未找到引用源。
25孔及其下表面作为精基准。
先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。
整个加工过程选用专用夹具，考虑到零件的结构尺寸简单，加紧方式多采用手动加紧，加紧简单，机构设计简单，且能满足设计要求。
关键词：杠杆零件，加工工艺，夹具，定位，加紧图A：零件三维效果图AbstractThis paper is to design the craft processes of making the CA6140lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore process. The basic choice is to consider 45 outside circle as rough basis and to consider 25bore and its next surface as precise basis . The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. In the whole processes , specialized tongs are used. In consideration ofthe simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization is simple, and can satisfy the design request.Key Words : Lever spare parts, craft process, tongs, fixed position, tight clip目录摘要 (I)ABSTRACT .................................................................................................. I I 目录 .. (Ⅲ)第一章绪论 (1)1.1课题背景及发展趋势 (1)1.2夹具的基本结构及夹具设计的内容 (1)第二章杠杆加工工艺规程设计 (3)2.1零件的作用 (3)2.2零件的工艺分析 (3)2.3工艺规程的设计 (4)2.4机械加工余量、工序尺寸及毛坯尺寸、工时的确定 (7)第三章专用夹具设计 (26)3.1加工Ø25孔夹具设计 (26)3.2粗、精铣宽度为30MM的下平台夹具设计 (30)总结 (36)参考文献 (37)致谢 (39)附件一 (40)附件二 (58)第一章绪论加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。
目录1 绪论 (2)2 杠杆加工工艺规程设计 (2)2．1 零件的分析 (2)2.1.1 零件的作用 (2)2.1.2 零件的工艺分析 (2)2.1.3杠杆的技术要求 (3)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (3)2.2.1 确定毛坯的制造形式 (3)2.2.2基面的选择 (3)2.2.3 制定工艺路线 (4)2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.2.5确定切削用量 (7)2.2.6确定加工工时 (7)3夹具设计 (8)3.1粗精铣宽度为30mm的下平台夹具设计 (8)3.1．1定位基准的选择 (8)3.1.2定位元件的设计 (8)3.1.3定位误差分析： (9)3.1.4夹具体槽形与对刀装置设计 (9)3.1.5夹紧装置及夹具体的设计 (12)3.1.6夹紧力计算 (12)3.1.7夹具设计及操作的简要说明 (13)参考文献 (13)1 绪论加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务2 杠杆加工工艺规程设计2．1 零件的分析 2.1.1 零件的作用题目所给定的零件是CA6140车床的杠杆。
它位于车床制动机构中，主要起制动作用。
杠杆一端与制动带连接，另一端通过刚球与齿条轴的凸起（或凹槽）相接触，当离合器脱开时，齿条轴与杠杆下端接触，是起逆时针方向摆动，将制动带拉紧；当左右离合器中任一个接合时，杠杆都顺时针方向摆动，使制动带放松，从而达到制动的目的。
2.1.2 零件的工艺分析1、主要加工面：（1）、钻Φ0.023025+孔以及与此孔相通的Φ14阶梯孔、M8螺纹孔； （2）、钻Φ0.1012.7+锥孔及铣Φ0.1012.7+锥孔表面；（3）、钻2—M6螺纹孔及其上表面； （4）、铣杠杆底面。
辽宁工程技术大学课程设计题目：“杠杆”零件的机械加工工艺规程及加工φ10H7孔的工艺装备设计班级：机械05-6 班姓名：金晓庆指导教师：张兴元完成日期：2020.7.2一、设计题目“杠杆”零件的机械加工工艺规程及加工φ10H7孔的工艺装备设计二、设计要求设计的要求包括如下几个部份：1．绘制零件图1张2. 绘制零件毛坯图1张3．编制机械加工工艺进程综合卡片1张4. 编制零件的机械加工工艺卡片1张5. 绘制夹具装配图（A0或A1）1张6. 绘制夹具零件图1张7．编写课程设计说明书（约6000——8000字）。
1份说明书要紧包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评判与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，15条以上)三、上交材料1.零件图1张2.毛坯图1张3.机械加工工艺进程卡片1张4.零件的机械加工工艺卡片1张5.夹具装配图1张6.夹具零件图1张7.设计说明书1份四、进度安排1.第l～2天查资料，熟悉题目时期。
2.第3～7天，完成零件的工艺性分析,确信毛坯的类型、制造方式和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具整体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要设计内容：“杠杆”零件的机械加工工艺规程及加工φ10H7孔的工艺装备设计，并绘制出调速杠杆零件图、毛坯图、夹具零件图和夹具装配图，填写工艺卡片，编制课程设计说明书。
设计目的：通过该课程设计，使我把自己所学理论与生产实践专门好地相结合，锻炼了我分析问题、解决问题的能力，在那个进程中我独立分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为尔后的毕业设计及对自己以后将从事的工作进行了一次适应性训练，从而打下了良好的基础。
杠杆零件的机械加工工艺规程和夹具设计概述杠杆零件是机械制造过程中经常用到的重要零部件之一，其在机械设计中起到支撑、支撑调节的作用，制造和加工工艺是确保杠杆零件准确和精密度的重要保证。
本文将围绕杠杆零件的机械加工工艺规程和夹具设计两个方面进行概述。
一、机械加工工艺规程机械加工工艺是保证零件质量和工艺效率的重要手段。
通常，加工工艺规程包括材料准备、加工方案、工艺路线、切削参数、设备选择等方面的内容。
首先，我们需要确定加工过程中所需用到的材料类型和数量，以便进行配合和采购，并确保不会影响到零件质量和工艺效率。
其次，我们需要根据杠杆零件的形状和特性进行加工方案的设计，并结合所选切削工具和设备的使用情况来确定合适的工艺路线。
在确定好工艺方案和路线后，我们需要进行切削参数的选择，以确保能够实现零件加工的质量和效率。
最后，我们需要选取适合的设备进行加工，建立合适的夹具，以便实现各个环节的正常运行和保证零件加工的质量。
二、夹具设计夹具也是杠杆零件加工过程中不可或缺的部分。
一个好的夹具应该具有以下几个特点：稳定可靠、高效、安全，以及方便操作和维护等。
在夹具的设计过程中，首先需要根据杠杆零件的形状和特性来确定夹持位置和夹紧力度等参数。
其次，需要确定夹具的材料和制作方式，以便满足夹具的稳定性和承载能力要求。
在夹具的加工过程中，我们需要对夹具以及夹具上的加工表面进行加工处理，以便实现夹具的精度和可靠性。
同时，在使用夹具的过程中需要严格按照夹具的使用规范，确保其在工作过程中的安全和可靠性。
三、总结杠杆零件的机械加工工艺规程和夹具设计是机械加工过程中必不可少的环节。
通过精心的加工工艺规程和合适的夹具设计，能够实现杠杆零件的高效、精准、稳定的加工，极大地提高了机械零部件的制造效率和质量，同时也保证了整个制造过程的安全和可靠性。
设计“杠杆”零件加工工艺规程及钻削Φ20H7孔工序专用夹具1杠杆的工艺性剖析1.1杠杆的用途标题给出的零件是杠杆。
它的主要的作用是用来支承、固定的。
1.2杠杆的技术要求杠杆零件技术要求表1.3确定杠杆的消费类型依设计标题知：N=4000件/年，杠杆重量为 1.0kg，杠杆属轻型零件。
该杠杆的消费类型为大批消费2、确定毛坯，绘制毛坯简图2.1选择毛坯零件的资料HT150。
思索到零件在任务中处于润滑形状，采用润滑效果较好的铸铁。
由于年产量为4000件，到达大批消费的水平，而且零件的轮廓尺寸不大，铸造外表质量的要求高，故可采用铸造质量动摇的，外表质量与机械功用均好，适宜大批消费的金属模铸造。
又由于零件的对称特性，故采取两件铸造在一同的方法，便于铸造和加工工艺进程，而且还可以提高消费率。
2.2确定铸造杠杆毛坯尺寸公差及机械加工余量2.2.1公差等级由于杠杆的功用和技术要求。
确定该零件的公差等级为普通级.2.2.2 铸件重量机械加工后杠杆件的重量为1kg，由此可初步估量机械加工前铸件毛坯的重量为1.5kg。
2.2.3铸件的材质系数由于该拨叉资料为HT200，是碳的质量分数大于0.65%的碳素钢，该铸件的采制系数属M2级。
杠杆铸造毛坯尺寸公差及机械加工余量3拟定工艺路途3.1选择定位基准定位基准有粗基准和精基准之分，通常先确定精基准，然后再确定粗基准。
3.1.1粗基准的选择以零件的小头上端面为主要的定位粗基准，以两个小头孔外圆外表为辅佐粗基准。
3.1.2精基准的选择思索要保证零件的加工精度和装夹准确方便，依据〝基准重合〞原那么和〝基准一致〞原那么，以粗加工后的底面为主要的定位精基准，以两个小头孔外圆柱外表为辅佐的定位精基准。
3.1.3外表加工方法确实定依据拔叉零件图上各加工外表的尺寸精度和外表粗糙度，确定加工件各外表的加工方法如表3.2拨叉零件各外表加工方案及加工余量3.3确定工艺路途依据零件的几何外形、尺寸精度及位置精度等技术要求，以及加工方法所能到达的经济精度，在消费纲领已确定的状况下,可以思索采用万能性机床配以公用工卡具,并尽量使工序集中来提高消费率。
目录前言 (1)一、零件分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (1)二、确定毛坯、画毛坯----零件合图 (2)2.1 选择毛坯 (2)2.2 确定毛坯的尺寸公差和机械加工余量 (2)三、工艺规程的设计 (4)3.1 确定毛坯的制造形式 (4)3.2工件表面加工方法的选择 (5)3.3确定工艺路线 (5)3.4工艺方案的比较和分析 (7)3.5选择加工设备及刀、量、夹具 (7)3.6加工工序设计 (8)四、夹具的设计 (12)4.1 确定设计方案 (12)4.2 选择定位元件 (12)4.3 计算夹紧力并确定螺杆直径 (12)4.4 定位误差计算 (13)设计心得 (14)参考文献 (14)前言机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（杠杆零件）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册﹑图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，望程老师指教。
一、零件分析1.1 零件的作用杠杆是铣床进给机构中起支撑固定作用的零件Φ25孔与轴连接起支撑本零件的作用，左右两孔Φ8H7各装一拨叉，控制铣床工作台自动进给的离合器。
Φ10孔通过销与另一杠杆连接，操纵手柄即可实现铣床工作台三个方向的自动进给。
1.2 零件的工艺分析其材料为HT200。
该材料有较高的强度、耐磨性、耐热性适应用于较大应力。
杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。
现分述如下：本夹具用于在立式钻床上，加工Φ8(H7)孔。
机械制造技术基础课程设计任务书题目：设计“杠杆”零件的机械加工工艺规程及专用夹具设计（年产量5000件）一．机械制造工艺部分1.绘制零件图一张2.绘制零件毛坯图3.填写机械加工工艺过程卡4.填写机械加工工序卡二·机床夹具部分1.绘制一套机床夹具装配图2.机床夹具主要零件图三·课程设计说明书指导老师：覃老师目录一、零件分析 (3)二、工艺规程设计 (4)三、确立切削量及基本工时 (10)四、夹具设计 (24)五、设计心得 (26)六、参考文献 (27)一、零件分析(一)零件的作用题目给出的零件是杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合是符合要求。
(二)零件的工艺分析杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。
现分述如下：本夹具用于在立式钻床上，加工Φ8(H7)孔。
工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。
钻Φ8（H7）mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。
要加工的主要工序包括：粗精铣宽度为Φ40mm的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的上下表面。
加工要求有：Φ40mm的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2（下平台）、Φ10(H7)孔为Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都为Ra1.6um。
2×Φ8（H7）孔有平行度分别为0.1、0.15。
Φ10(H7)孔的平行度为0.1。
杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。
其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。
二、工艺规程的设计(一)、确定毛坯的制造形式零件的材料HT200。
考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。
由于大批生产，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。
又由于零件的对称特性，故采取两件铸造在一起的方法，便于铸造和加工工艺过程，而且还可以提高生产率。
查参考文献（金属机械加工工艺人员手册）表12-2得：各加工表面表面总余量台宽度30mm的平台30 7 5.53.5加工上表面Ф30mm的凸台上下面30 75.53.5凸台上下面(二)、基面的选择（1）粗基准的选择对于本零件而言，按照粗基准的选择原则，选择本零件的加工表面就是宽度为Ф40mm的肩面表面作为加工的粗基准，可用压板对肩台进行加紧，利用一组V形块支承Φ40mm的外轮廓作主要定位，以消除z、z、y、y四个自由度。
再以一面定位消除x、x两个自由度，达到完全定位,就可加工Φ25（H7）的孔。
（2）精基准的选择主要考虑到基准重合的问题，和便于装夹，采用Φ25(H7)的孔作为精基准。
（三）、工件表面加工方法的选择本零件的加工表面有：粗精铣宽度为Φ40mm的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔、粗精铣Φ30凸台的平台。
材料为HT200，加工方法选择如下：1、Φ40mm圆柱的上平台：公差等级为IT7,表面粗糙度为Ra6.3，采用粗铣→精铣的加工方法，并倒R3圆角。
2、Φ40mm圆柱的下平台：公差等级为IT7,表面粗糙度为Ra3.2，采用采用粗铣→精铣的加工方法，并倒R3圆角。
3、Φ30mm的凸台上下表面：公差等级为IT7，表面粗糙度为Ra6.3，采用粗铣→精铣的加工方法。
4、钻Φ10(H7)内孔：公差等级为IT7，表面粗糙度为Ra3.2，平行度为0.1µm（A），采用钻孔→粗铰→精铰的加工方法。
5、钻Φ25（H9）内孔：公差等级为IT9，表面粗糙度为Ra1.6，采用钻孔→扩孔钻钻孔→精铰的加工方法，并倒1×45°内角。
6、钻Φ8（H7）内孔：公差等级为IT7,表面粗糙度为Ra1.6，采用钻孔→粗铰→精铰的加工方法。
(四)、确定工艺路线1、工艺路线方案一：铸造时效涂底漆工序Ⅰ：粗精铣宽度为Ф40mm的上下平台和宽度为30mm的平台工序Ⅱ：粗精铣宽度为Φ30mm的凸台表面工序Ⅲ：钻孔Ф25（H9）使尺寸达到Ф23mm。
工序Ⅳ：扩孔钻钻孔Ф25(H9)使尺寸达到Ф24.8mm。
工序Ⅴ：铰孔Ф25（H9）使尺寸达到Ф25(H9)。
工序Ⅵ：钻Φ10（H7）的内孔使尺寸达到9.8mm。
工序Ⅶ：粗铰Φ10(H7)内孔使尺寸达到9.96mm。
工序Ⅷ：精铰Φ10（H7）内孔使尺寸达到Φ10（H7）mm。
工序Ⅸ：钻、粗、精铰2×Φ8（H7）小孔使尺寸达到Φ8（H7）。
工序Ⅹ：检验入库。
2、工艺路线方案二：铸造时效涂底漆工序Ⅰ：粗精铣宽度为Ф40mm的上下平台和宽度为30mm的平台。
工序Ⅱ：粗精铣宽度为Φ30mm的凸台表面工序Ⅲ：钻孔Ф25（H9）使尺寸达到Ф23mm。
工序Ⅳ：钻2×Ф8(H7)的小孔使尺寸Ф7.8mm。
工序Ⅴ：扩孔钻钻孔Ф25(H9)使尺寸达到Ф24.8mm。
工序Ⅵ：铰孔Ф25（H9）使尺寸达到Ф25(H9)。
工序Ⅶ：钻Φ10（H7）的内孔使尺寸达到Φ9.8mm。
工序Ⅷ：粗铰Φ10(H7)内孔使尺寸达到Φ9.96mm。
工序Ⅸ：精铰Φ10（H7）内孔使尺寸达到Φ10（H7）mm。
工序Ⅹ：粗铰2×Φ8（H7）小孔使尺寸达到7.96mm。
工序Ⅺ：精铰2×Φ8(H7)小孔使尺寸达到Φ8（H7）。
工序Ⅻ：检验入库。
（五）：工艺方案的比较和分析：上述两种工艺方案的特点是：方案一是根据宽度为40mm的上下肩面作为粗基准，Ф25（H7）孔作为精基准，所以就要加工Ф25孔时期尺寸达到要求的尺寸，那样就保证了2×Ф8小孔的圆跳动误差精度等。
而方案二则先粗加工孔Ф25，而不进一步加工就钻Ф8（H7），那样就很难保证2×Ф8的圆度跳动误差精度。
所以决定选择方案一作为加工工艺路线比较合理。
（六）：选择加工设备及刀、量、夹具由于生产类型为大批生产，故加工设备宜以采用通用机床为主，辅以少量专用机床。
其生产方式为以通用机床加专用夹具为主，辅以少量专用机床的流水生产线。
工件在各级床上的装卸及各机床间的传送均由人工完后。
粗精铣宽度为Ф40mm的上下平台和宽度为30mm的平台。
考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铣，选择X5012立式铣床（参考文献：机械制造工艺设计简明手册，主编：李益民，机械工业出版社出版社），刀具选D=2mm的削平型立铣刀（参考文献：机械制造工艺设计简明手册，主编：李益民，机械工业出版社出版）、专用夹具、专用量具和游标卡尺。
粗精铣宽度为Φ30mm的凸台表面。
采用X5021立式铣床，刀具选D=2mm的削平型铣刀，专用夹具、专用量检具和游标卡尺。
钻孔Ф25（H9）使尺寸达到Ф23mm。
采用Z535型钻床，刀具选莫氏锥柄麻花钻（莫氏锥柄2号刀）D=23mm，专用钻夹具，专用检具。
扩孔钻钻孔Ф25(H9)使尺寸达到Ф24.8mm。
采用立式Z535型钻床，刀具选D=24.7mm的锥柄扩孔钻（莫氏锥度3号刀），专用钻夹具和专用检具。
铰孔Ф25（H9）使尺寸达到Ф25(H9)。
采用立式Z535型钻床，刀具选D=25mm的锥柄机用铰刀，并倒1×45°的倒角钻用铰夹具和专用检量具。
钻2×Ф8(H7)的小孔使尺寸达到7.8mm。
采用立式Z518型钻床，刀具选用D=7.8mm的直柄麻花钻，专用钻夹具和专用检量具。
钻Φ10（H7）的内孔使尺寸达到Φ9.8mm。
采用立式Z518型钻床，刀具选用D=9.8mm的直柄麻花钻，专用的钻夹具和量检具。
粗铰Φ10(H7)内孔使尺寸达到Φ9.96mm。
采用立式Z518型钻床，刀具选用D=10mm的直柄机用铰刀，专用夹具和专用量检具。
精铰Φ10（H7）内孔使尺寸达到Φ10（H7）mm。
采用立式Z518型钻床，选择刀具D=10mm的精铰刀，使用专用夹具和量检具。
粗铰2×Φ8(H7)小孔使尺寸达到Φ7.96mm。
采用立式Z518型钻床，选择刀具为D=8mm直柄机用铰刀，使用专用夹具和专用量检具。
精铰2×Φ8(H7)小孔使尺寸达到Φ8（H7）。
采用立式Z518型钻床，选择刀具为D=8mm的直柄机用铰刀，使用专用的夹具和专用的量检具。
（参考资料和文献均来自：机械制造工艺设计简明手册，主编：李益民，机械工业出版社出版）三、确立切削量及基本工时铸造毛坯时效处理涂底漆工序一：粗铣精铣φ40上下端面和宽度为30的平台面（1）粗铣工件材料：HT200，铸造加工要求：粗铣φ40上下端面和宽度为30的平台面机床：X5012立式铣床刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。
铣削宽度0～60,深度a p<=4取刀具直径d o=63mm。
选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm, z=14切削用量1）铣削深度因为切削量较小，故可以选择a p=4.0mm，一次走刀即可完成所需长度。
2）每齿进给量机床功率为4.5kw。
fz=0.15~0.30mm/z。
由于是对称铣，选较小量fz=0.18mm/z3）查后刀面最大磨损查《切削用量简明手册》表3.7，后刀面最大磨损为0.3~0.5mm。
查《切削用量简明手册》表3.8，寿命及寿命T=180min4）计算切削速度 按《切削用量简明手册》，V c =v v v vv v v x y u p m p z e C dq k T a f a Z 算得 V c ＝28.8m/min ，n=80r/min,据X5012铣床参数，选择 n c = 188r/min, ,则实际切削速度 V c =3.14*160*188/1000=40m/min=94.45 m/s, 实际进给量为 Mz f =0.1814188473.76⨯⨯=mm/min根据X5012 立式铣床工作台进给量表（表5-73）选择Mz f =190mm/min 则实际每齿进给量为1900.211460z f ==⨯mm/z 5)校验机床功率 根据《机制课程设计指南》表2-18,铣削时的功率（单位为Kw ）为1000c c F v p = ()F z F F F x y u f p z eC q w c a fa z F N d n =式中，F C =54.5，f x =0.9,0.74F y =, 1.0F u =,0F w =, 1.0F q =则 c F =489 N, c v =0.65m/s,c P =0.125 kw<4.5 kw最终确定 a p =4.0mm ，n c =190r/min,，V c =94.45m/s ，f z =0.21mm/z6）计算基本工时120.492zj M l l l T f ++== (2)半精铣 工件材料：HT200，铸造加工要求：精铣φ40上下端面和宽度为30的平台面机床：X5012立式铣床刀具：W18Cr4V 硬质合金钢端铣刀,牌号YG6。
