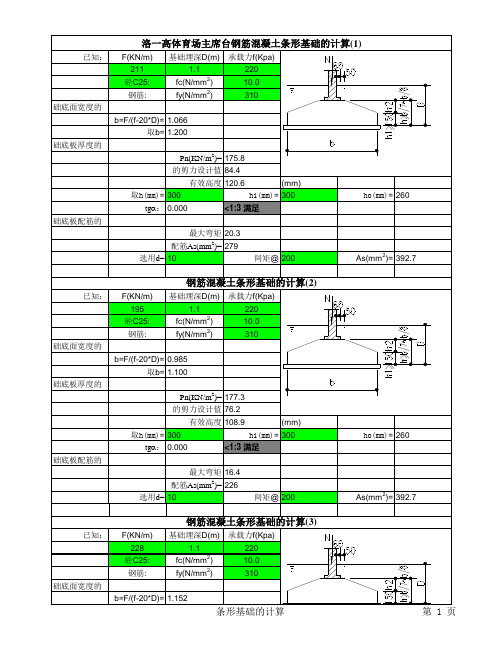

墙下有筋条基计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数墙宽bo=400mm基础水平长度B1=400mm B2=400mm基础端部高度h1=300mm基础根部高度h2=300mm基础总高度H=600mmas=40mmho=560mm2. 材料信息墙体材料: 混凝土基础砼等级: C30 ft=1.43N/mm2fc=14.3N/mm2基础钢筋级别: HPB300 fy=270N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m基础及其上覆土的平均容重: γ=20.000kN/m3最小配筋率ρmin=0.150%4. 作用在基础顶部荷载标准组合值F=1283.000kNM=0.000kN*mV=0.000kNks=0.00Fk=F/ks=1283.000/0.00=1.#IOkNMk=M/ks=0.000/0.00=-1.#IOkN*mVk=V/ks=0.000/0.00=-1.#IOkN5. 修正后的地基承载力特征值fa=150.000kPa四、计算参数1. 基础计算长度 By=1m2. 基础总宽 Bx=B1+B2=0.400+0.400=0.800m3. 基础底面积 A=Bx*By=0.800*1.000=0.800m24. Gk=γ*Bx*By*dh=20.000*0.800*1.000*1.500=24.000kNG=1.35*Gk=1.35*24.000=32.400kN五、计算作用在基础底部弯矩值Mdk=Mk+Vk*H=-1.#IO+(-1.#IO)*0.600=-1.#IOkN*mMd=M+V*H=0.000+(0.000)*0.600=0.000kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(1.#IO+24.000)/0.800=1.#IOkPa因γo*pk=1.0*1.#IO=1.#IOkPa≤fa=150.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下地基承载力x方向偏心荷载作用下地基反力计算enk=(B2+B1)/2-B2=(0.400+0.400)/2-0.400=0.000mexk=[Mdk+(Fk+Gk)*enk]/(Fk+Gk)=[-1.#IO+(1.#IO+24.000)*0.000]/(1.#IO+24.000)=-1.#IOm因 |exk| >Bx/6 x方向大偏心ak=Bx/2-|exk|=0.800/2-|-1.#IO|=1.#QOmPkmax=2*(Fk+Gk)/(3*ak)=2*(1.#IO+24.000)/(3*1.#QO)=1.#QOkPaPkmin=(Fk+Gk)/A*(1-6*|exk|/Bx)=(1.#IO+24.000)/0.800*(1-6*|-1.#IO|/0.800)=1.#QOkPaγo*Pkmax=1.0*1.#QO=1.#QOkPa≤1.2*fa=1.2*150.000=180.000kPa偏心荷载作用下地基承载力满足要求七、基础受弯计算1. 计算exen=(B2+B1)/2-B2=(0.400+0.400)/2-0.400=0.000mex=(Md+(F+G)*en)/(F+G)=(0.000+(1283.000+32.400)*0.000)/(1283.000+32.400)=0.000m2. 计算地基承载力因|ex|≤Bx/6小偏心Pmax=(F+G)/A*(1+6*|ex|/Bx)=(1283.000+32.400)/0.800*(1+6*|0.000|/0.800)=1644.250kPaPmin=(F+G)/A*(1-6*|ex|/Bx)=(1283.000+32.400)/0.800*(1-6*|0.000|/0.800)=1644.250kPa因ex<0P=Pmin+(B2+bo/2)*(Pmax-Pmin)/Bx=1644.250+(0.400+0.400/2)*(1644.250-1644.250)/0.800)=1644.250kPa3. 计算弯矩墙体材料为混凝土a1=B1-bo/2=0.400-0.400/2=0.200ma2=B2-bo/2=0.400-0.400/2=0.200ma=max(a1,a2)=max(0.200,0.200)=0.200mMI=1/6*a2*(2*Pmax+P-3*G/A)=1/6*0.2002*(2*1644.250+1644.250-3*32.400/0.800)=32.075kN*m八、基础受剪计算1. 计算剪力pk=(Fk+Gk)/B=(1.+24.0)/0.8=1.#JkN/mVs=1m*pk=1m*1.#J=1.#JkN2. 计算截面高度影响系数βhsβhs=(800/h0)1/4=(800/800.0)1/4=1.03. 剪切承载力验算Bz=B1+B2=400+400=800mmAo=Bz*h1+0.5*(bo+100+Bz)*h2=800*300+0.5*(400+100+800)*300=405000.00mm2γo*Vs=1.0*1.#J=1.#JkN>0.7βhs ftAo=0.7*1.0*1.43*405000.0=405.4kN受剪承载力验算不满足要求!九、配筋计算1. 计算基础底板X方向钢筋Asx=γo*MI/(0.9*ho*fy)=1.0*32.08*106/(0.9*560*270)=235.7mm2Asxmin=ρmin*By*H=0.150%*1000*600=900.0mm2Asx=max(Asx, Asxmin)=max(235.7, 900.0)=900mm2Asx1=Asx/By=900/1000=900mm2/m选择钢筋12@125, 实配面积为905mm2/m。
一、设计资料:1、本设计的任务是设计一多层办公楼的钢筋混凝土柱下条形基础,框架柱的截面尺寸均为b×h=500mm×600mm,柱的平面布置如下图所示:2、办公楼上部结构传至框架柱底面的荷载值标准值如下表所示:注:表中轴力的单位为KN,弯矩的单位为;所有1、2、3轴号上的弯矩方向为逆时针、4、5、6轴号上的弯矩为顺时针,弯矩均作用在h方向上。
3、该建筑场地地表为一厚度为1.5m的杂填土层(容重为17kN/m3),其下为粘土层,粘土层承载力特征值为F ak=110kPa,地下水位很深,钢筋和混凝土的强度等级自定请设计此柱下条形基础并绘制施工图。
二、确定基础地面尺寸:1、确定合理的基础长度:设荷载合力到支座A的距离为x,如图1:则:x=∑∑∑+i iiiF Mx F=300700700700700350)5.17300147005.1070077005.37000(++++++⨯+⨯+⨯+⨯+⨯+=8.62mG图1因为x=〈21=⨯, 所以,由《建筑地基基础设计规范》(GB50007-2002)8.3.1第2条规定条形基础端部应沿纵向从两端边柱外伸,外伸长度宜为边跨跨距的倍取a 2=(与41l=⨯相近)。
为使荷载形心与基底形心重合,使基底压力分布较为均匀,并使各柱下弯矩与跨中弯矩趋于均衡以利配筋,得条形基础总长为:L=2(a+a 2-x)=2⨯+19.36m ≈19.4m 121.1m 、确定基础底板宽度b : 竖向力合力标准值:∑KiF=350+700+700+700+700+300=3450kN选择基础埋深为,则m γ=(⨯+⨯)÷=m 3深度修正后的地基承载力特征值为:()5.0-+=d f f m d ak a γη=110+⨯⨯由地基承载力得到条形基础b 为: b ≥)20(d f L Fa Ki-∑=)8.120529.132(4.193450⨯-⨯=1.842m取b=2m ,由于b 〈3m ,不需要修正承载力和基础宽度。
扩展条形基础设计(KTJ-1)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》-----------------------------------------------------------------------1.设计资料:(1)已知条件:a.控制信息:墙数:单墙墙宽:240 mm 墙轴线左边宽度:120 mm输入荷载类型:标准值转换系数:1.35墙竖向力:235.07 kN/m 墙弯矩:0.00 kN.m/mb.设计信息:基础类型:锥型一阶混凝土等级:C20受力筋级别:HRB335 保护层厚度:40第一阶尺寸:总宽度:1870 mm 高度:250 mm轴线左边宽度:935 mm 轴线右边宽度:935 mm第二阶尺寸:总宽度:675 mm 高度:200 mm轴线左边宽度:310 mm 轴线右边宽度:365 mm砖脚宽度:60 mm 砖脚高度:120 mm垫层挑出宽度:100 mm 垫层厚度:100 mmc.地基信息:基础埋置深度:1.500 m地坪高差:0.150 m修正后的地基承载力特征值:168.00 kPa(2)计算内容:1.地基承载力验算。
2.基础冲切承载力验算。
3.基础抗剪承载力验算。
4.基础抗弯承载力计算。
2.反力计算:说明:弯矩以绕基础中心,瞬时针方向为正,逆时针方向为负荷载偏心在基础中心线右侧为正,反之为负基底面积:A = b×L = 1.87×1.00 = 1.87 m2平均埋深:H = 1.500-0.150/2 = 1.425m(1)荷载标准值时基底全反力-用于验算地基承载力F k = 235.07 kNG k = γA H = 20.00×1.87×1.425 = 53.30 kN墙上的轴力对基底中心的偏心距e1 = 0.000m按《地基规范》公式5.2.2-1得:p k = (F k + G k)/A = (235.07 + 53.30)/1.87 = 154.21 kPa(2)荷载设计值时基底净反力-用于验算基础剪切和冲切承载力F = 317.34 kNp j = F/A = 169.70 kPa3.地基承载力验算:轴心受压:p k=154.21kPa <= f a=168.00kPa 满足!地基承载力验算满足要求!4.基础冲切承载力验算:依据《地基规范》公式8.2.7-1、8.2.7-2、8.2.7-3计算计算右侧墙边缘:截面高度:h = 450.00mm,不大于800mm,因此:受冲切承载力截面高度影响系数为1.00a m = (a t+a b)/2 = (1000+1000)/2 = 1000mmh0 = h-a s = 450-40 = 410mm抗冲切力:F r = 0.7βhp f t a m h0 = 0.7×1.00×1100.00×1000×410/106 = 315.70 kN 冲切面积:A l = 1000×(755-410) = 345000 mm2冲切力:F l = p max A l = 169.70×345000.00/106 = 58.55 kNFl=58.55kN <= 0.7βhp f t a m h0=315.70kN 满足!5.基础抗剪承载力验算:A p = 755×1000/106 = 0.75m2Vs = p j A p = 169.70×0.75 = 128.13 kNh0 = h-as = 450-40 = 410mm计算截面高度影响系数βh,h0 < 800,取h0 = 800计算h取1m宽的截面计算,b = 1000mm抗剪力Vr = 0.7βh f t bh0 = 0.7 × 1.00×1100.00×1000×410/106 = 315.70 kNVs=128.13kN <= 0.7βh f t bh0=315.70kN 满足!6.抗弯计算结果:下部受力筋:h0=405mmM max = 56.36 kN.m(墙根部)计算面积:实配面积:565 mm2/m选筋方案:D12@200配筋率:0.126%---------------------------------------------------------------------------------------------------------------------------------------经过经验校对,对条形基础作出修改!---------------------------------------------。
一、结构自重及风荷载计算1. 已知条件:一围网高H=3.06m,底部为500高钢筋混凝土基座,采用扩展条形基础。
2.恒荷载计算:假设基础面标高为-0.5m,其上部混凝土基座重为:G1=1.0m×0.2m×25kN/m3 =5kN/m围网重:G2=(3.06-0.5m)×0.10kN/m3 =0.26kN/m结构自重:G=G1+G2=5.26kN/m3.水平风荷载计算:根据《建筑结构荷载规范》GB 50009--2001(2006 年版):垂直于建筑物表面上的风荷载标准值,当计算围护结构时,应按下述公式计算W k=βgzμs1μzωo式中:ωo——基本风压,取ωo=0.7 kN/m2;βgz——风振系数,取βgz=1.0;μs——风荷载体型系数,根据建筑风荷载体型系数表查得μs=1.3;μz——风压变化系数,取μz=1.0;W k =1.0×1.3×1.0×0.7=0.91kN/m。
基础面弯矩:M k=W k H2/2=0.91×3.062/2=4.26kN/m2二、扩展条形基础设计1. 已知条件:(1)控制信息:墙数:单墙墙竖向力:F k=5.26kN/m 墙弯矩M k=4.26kN·m/m(2)设计信息:基础类型:阶型一阶混凝土等级:C25受力筋级别:HRB335 保护层厚度:40 mm基础宽度:800 mm 高度:200 mm轴线左边宽度:400 mm 轴线右边宽度:400 mm垫层挑出宽度:100 mm 垫层厚度:100 mm荷载的综合分项系数γz=1.35(3)地基信息:基础埋置深度:0.7 m地坪高差:0.000 m修正后的地基承载力特征值:80.00 kPa2. 基础自重和基础上的土重:基础混凝土的容重γc=25.00kN/m基础顶面以上土的容重γs=18.00kN/m顶面上覆土厚度 d s=700mmG k=V jcγc+(A-b c×h c)×d s×γs=13.6kN3. 反力计算:(1)荷载标准值时基底全反力-用于验算地基承载力p k=(F k+G k)/A=23.58 kPa偏心矩:e= M k/(F k+G k)= 4.26/(5.26+13.6)=0.226m>l/6=0.167m基础底面抵抗矩W=lb2/6=1.000×0.800×0.800/6=0.107mp Kmax=2(F k+G k)/3la=2×18.86/[3×1.0×(0.4-0.226)]=93.83kPap Kmin=0kPa(2)荷载设计值时基底全反力p=(F+G)/A=31.83kPap max=2(F+G)/3la=126.67kPap min=0kPa(3)荷载设计值时基底净反力-用于验算基础剪切和冲切承载力p j=F/A=8.88 kPap maxj=p max-G/A=103.72kPap minj=p min-G/A=0-22.92kPa<0 ,取p minj=04. 地基承载力验算:p k=25.46kPa<f a=80.00kPa 满足!p kmax=93.83kPa<1.2f a=96.00kPa 满足!地基承载力验算满足要求!5. 基础冲切承载力验算:p max=γz×93.83=126.67kPap j=p max-G/A=126.67-18.36/0.80=103.72kPa因 b>b c+2×H o、b>h c+2×H o且l-h c>1-b c有:A l=0.5×(b+h c+2×H o)×(b-h c-2×H o)/2+b×(l-b c-b+h c)/2=0.5×(0.800+0.200+2×0.150)×(0.800-0.200-2×0.150)/2 +0.800×(1.000-0.200-0.800+0.200)/2=0.18ma b= Min{b c+2×H o,l}= Min{0.200+2×0.150,1.000} = 0.500ma m=(b c+a b)/2=(0.200+0.500)/2=0.350mF l = p j×A l=103.72×0.18=18.67kN0.7βhp f t a m H o/γRE=0.7×1.000×1271×0.350×0.150/0.85=54.9kN≥F l=18.67kN 满足!基础冲切承载力验算满足要求!6.基础抗剪承载力验算:计算宽度 B o=800mmV=p j×A=p j×(l-b c)×b/2=103.72×(1.000-0.200)×0.800/2=33.19kN0.7βh f t B o H o/γRE =0.7×1.00×1271×0.800×0.150/0.85= 125.6kN≥V=33.19kN,满足要求。
墙下条基计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图基础类型:墙下条基计算形式:验算截面尺寸剖面:二、基本参数1.依据规范《建筑地基基础设计规范》(GB 50007-2002)《混凝土结构设计规范》(GB 50010-2002)《简明高层钢筋混凝土结构设计手册(第二版)》2.几何参数:已知尺寸:B1 = 1200 mm, B = 400 mmH1 = 500 mm, H2 = 200 mm无偏心:B2 = 1200 mm基础埋深d = 1.50 m钢筋合力重心到板底距离a s = 80 mm3.荷载值:(1)作用在基础顶部的标准值荷载( l = 1m 范围内的荷载)F gk = 80.00 kN F qk = 80.00 kNM gyk = 20.00 kN·m M qyk = 10.00 kN·mV gxk = 20.00 kN V qxk = 10.00 kN(2)作用在基础底部的标准值荷载M yk = M gyk+M qyk = 20.00+10.00 = 30.00 kN·mV xk = V gxk+V qxk = 20.00+10.00 = 30.00 kN·m(2)作用在基础底部的弯矩标准值绕Y轴弯矩: M0yk = M yk+V xk·(H1+H2) = 30.00+30.00×0.70 = 51.00 kN·m(3)作用在基础顶部的基本组合荷载( l = 1m 范围内的荷载)不变荷载分项系数r g = 1.20 活荷载分项系数r q = 1.40F = r g·F gk+r q·F qk = 208.00 kNM y = r g·M gyk+r q·M qyk = 38.00 kN·mV x = r g·V gxk+r q·V qxk = 38.00 kN(4)作用在基础底部的弯矩设计值绕Y轴弯矩: M0y = M y+V x·(H1+H2) = 38.00+38.00×0.70 = 64.60 kN·m 4.材料信息:混凝土:C30 钢筋:HPB235(Q235)5.基础几何特性:底面积:S =(B1+B2)×l = 2.40×1.0 = 2.40 m2绕Y轴抵抗矩:W y = (1/6)·l·(B1+B2)2 = (1/6)×1.0×2.402 = 0.96 m3三、计算过程1.修正地基承载力修正后的地基承载力特征值f a = 180.00 kPa2.轴心荷载作用下地基承载力验算计算公式:按《建筑地基基础设计规范》(GB 50007-2002)下列公式验算:p k = (F k+G k)/A (5.2.2-1)F k = F gk+F qk = 80.00+80.00 = 160.00 kNG k = 20S·d = 20×2.40×1.50 = 72.00 kNp k = (F k+G k)/S = (160.00+72.00)/2.40 = 96.67 kPa ≤f a,满足要求。
1、条形基础工程量包括:(1)、素土垫层工程量(2)、灰土垫层工程量(3)、砼垫层工程量(4)、砼垫层模板(5)、条形基础工程量: 砖基; 砼条基(6)、砼条基模板(7)、地圈梁工程量(8)、地圈梁模板(9)、基础墙工程量(10)基槽的土方体积(11)支挡土板工程量(11)槽底钎探工程量2、条形基础计算方法(1)素土垫层工程量外墙条基素土工程量=外墙素土中心线的长度×素土的截面积内墙条基素土工程量=内墙素土净长线的长度×素土的截面积(2)灰土垫层工程量外墙条基灰土工程量=外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量=内墙灰土净长线的长度×灰土的截面积(3)砼垫层工程量外墙条基砼垫层基础=外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础=内墙条形基础砼垫层的净长线长度×砼垫层的截面积(4)条形基础工程量外墙条形基础的工程量=外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁=内墙条形基础净长线的长度×条形基础的截面积注意:净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定,条形基础以地圈梁顶为分界线,这就造成了计算墙体时候必须加上+-0.000以下的高度;而且一个工程条形基础同时出现不同标高的圈梁时候,计算墙体时候必须区分出墙的底标高,对手工造成了麻烦。
(5)、砼垫层模板①计算方法之一:天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二:有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度(6)、砼条基模板①计算方法之一:天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二:有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .(7)、地圈梁工程量外墙地圈梁的工程量=外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁=内墙地圈梁净长线的长度×地圈梁的截面积(8)、地圈梁模板①计算方法之一:天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
墙下条基计算书
项目名称_____________日期_____________
设计者_____________校对者_____________
一、示意图
基础类型:墙下条基计算形式:程序自动计算
剖面:
二、基本参数
1.依据规范
《建筑地基基础设计规范》(GB 50007-2002)
《混凝土结构设计规范》(GB 50010-2002)
《简明高层钢筋混凝土结构设计手册(第二版)》
2.几何参数:
自动计算所得尺寸:
B1 = 1250 mm, B = 400 mm
H1 = 200 mm, H2 = 250 mm
无偏心:
B2 = 1250 mm
基础埋深d = 1.50 m
钢筋合力重心到板底距离a s = 80 mm
3.荷载值:
(1)作用在基础顶部的基本组合荷载( l = 1m 范围内的荷载)
F = 200.00 kN
M y = 0.00 kN·m
V x = 0.00 kN
折减系数K s = 1.35
(2)作用在基础底部的弯矩设计值
绕Y轴弯矩: M0y = M y+V x·(H1+H2) = 0.00+0.00×0.45 = 0.00 kN·m
(3)作用在基础底部的弯矩标准值
绕Y轴弯矩: M0yk = M0y/K s = 0.00/1.35 = 0.00 kN·m
4.材料信息:
混凝土:C35 钢筋:HPB235(Q235)
5.基础几何特性:
底面积:S =(B1+B2)×l = 2.50×1.0 = 2.50 m2
绕Y轴抵抗矩:W y = (1/6)·l·(B1+B2)2 = (1/6)×1.0×2.502 = 1.04 m3
三、计算过程
1.修正地基承载力
修正后的地基承载力特征值f a = 90.00 kPa
2.轴心荷载作用下地基承载力验算
计算公式:
按《建筑地基基础设计规范》(GB 50007-2002)下列公式验算:
p k = (F k+G k)/A (5.2.4-1)
F k = F/K s = 200.00/1.35 = 148.15 kN
G k = 20S·d = 20×2.50×1.50 = 75.00 kN
p k = (F k+G k)/S = (148.15+75.00)/2.50 = 89.26 kPa ≤f a,满足要求。
3.基础受弯计算
计算公式:
按《建筑地基基础设计规范》(GB 50007-2002)下列公式验算:
MⅠ=a12[(2l+a')(p max+p-2G/A)+(p max-p)·l]/12 (8.2.7-4)
(1)墙下受弯计算:
G = 1.35G k = 1.35×75.00 = 101.25kN
p = (F+G)/S = (200.00+101.25)/2.50 = 120.50 kPa
Ⅰ-Ⅰ截面处弯矩设计值:
MⅠ= (B1+B2-B)2[2(A1+A2)+A](p-G/S)/24
= (2.50-0.40)2(2×1.00+1.00)(120.50-101.25/2.50)/24
= 44.10 kN.m
Ⅰ-Ⅰ截面受弯计算:
相对受压区高度:ζ= 0.019479 配筋率:ρ= 0.001549
计算面积:573.15 mm2/m
四、计算结果
1.X方向弯矩计算结果:
计算面积:573.15 mm2/m
采用方案:d10@120
实配面积:654.50 mm2/m。
