挡土墙工程量计算公式说到挡土墙工程量计算公式，现阶段，建筑企业人员如何计算挡土墙工程量计算，基本情况怎么样？以下是中国下面梳理挡土墙工程量计算公式相关内容，基本情况如下：小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理建筑企业进行挡土墙工程量计算公式相关内容，基本情况如下：挡土墙工程量计算基本情况：挡土墙工程量等于挡墙断面面积*长度。
挡土墙：挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
而根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
为了便于建筑企业人员了解挡土墙工程量计算公式，小编整理基本数据，以潘庄村拆迁安置挡土墙工程基本情况为例，主要内容如下：一、合同约定工程量：1、浆砌挡土墙：4442.88m3290元/m3=1288435.20元2、干片石：6m3120元/m3=720元3、回填土：1003.55m345元/m3=45159.75元4、回填土：225.77m325元/m3=5644.25元二、增加工程量：1、钢筋砼地面：245.86㎡6元/㎡=1475.16元2、6钢筋：0.98 t3800元/t=3724元3、C20砼：36.7m3390元/m3=14313元4、制作钢筋人工费：620元三、应扣除项目1、扣除罚款：3850元2、扣除税金：1360091.36元4.875%/2=33152.22元3、不按规范施工罚款：10000元四、结余1、*95%-47002.22元=1245084.57元。

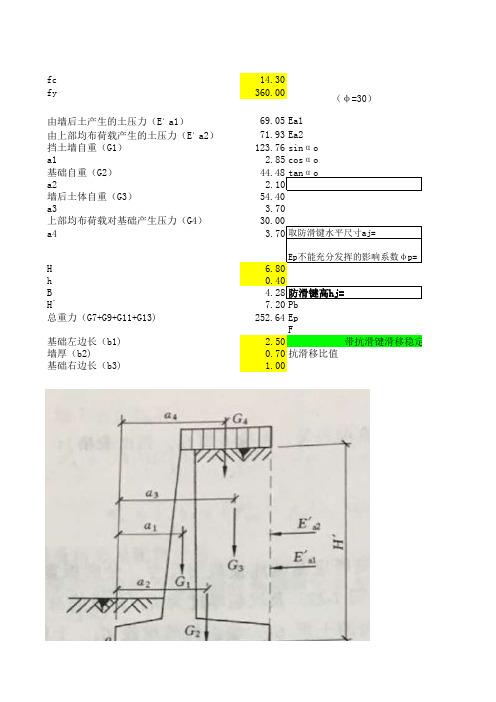

fc 14.30fy 360.00由墙后土产生的土压力（E，a1）69.05Ea1由上部均布荷载产生的土压力（E ，a2）71.93Ea2挡土墙自重（G1）123.76sin αo a12.85cos αo 基础自重（G2）44.48tan αo a22.10墙后土体自重（G3）54.40a33.70上部均布荷载对基础产生压力（G4）30.00a43.70取防滑键水平尺寸aj=Ep不能充分发挥的影响系数φp=H6.80h0.40B4.28防滑键高hj=H`总重力（G7+G9+G11+G13)252.64Ep F 基础左边长（b1)2.50墙厚（b2)0.70抗滑移比值基础右边长（b3) 1.00（φ=30）带抗滑键滑移稳定计混凝土容重26.00土容重8.00均布荷载30.00tan 2（45-φ/2）0.33μ0.30tan 2（45+φ/2）3.0061.59b/60.7167.930.19承载力计算0.980.19偏心距e0.82Pmax127.50Pmin0.002.500.5板底配筋计算1.44偏心距e 0.5052.97390.53Pmax 122.6514.12Pmin 21.93P145.712.40M303.12As 2635.40挡土墙配筋(水土分算）M675.85αs0.11γs0.94As 2992.60挡土墙高度挡土墙配筋抗倾覆验算K值1.5m有消防车743 2.082.5m无消防车1056 2.882.5m有消防车1231 2.043.5m无消防车1557 2.563.5m有消防车1564 2.024.5m无消防车1882 2.534.5m有消防车1886 2.16计算结果稳定计算不带抗滑键滑移稳定计算抗滑移力矩65.59滑移力矩87.22抗滑移比值0.75倾覆稳定计算抗倾覆力矩647.41倾覆力矩369.56比值 1.75趾部配筋q1119.76P245.48M44.99As391.16需要填写计算结果抗倾覆验算K值1.351.461.351.411.381.471.4。
引言：挡土墙是一种用于抵抗土体滑动和侧向压力的结构工程。
它广泛应用于道路、铁路、堤坝和建筑物等工程领域，其作用是保持土体的稳定性，防止土方坍塌或滑动，从而确保工程的安全和稳定。
本文将详细介绍挡土墙的计算方法，包括挡土墙的设计原理、荷载计算、稳定性分析和结构设计等。
概述：正文内容：一、荷载计算1.1持力荷载：1.2偶力荷载：1.3水荷载：1.4暂载和附加荷载：1.5地震荷载：二、稳定性分析2.1滑移稳定性：2.2倾覆稳定性：2.3声度稳定性：2.4山体稳定性：2.5基础稳定性：三、构件计算3.1墙体厚度：3.2墙体高度：3.3墙体倾角：3.4模型选择：3.5抗滑抗倾力计算：四、变形计算4.1墙体变形：4.2地基变形：4.3算例分析：4.4墙体倾斜：4.5变形控制：五、结构设计5.1构件选用：5.2墙体布置：5.3墙体连接：5.4基础设计：5.5结构施工：总结：挡土墙的计算是确保工程安全和稳定的重要环节。
荷载计算、稳定性分析、构件计算、变形计算和结构设计是挡土墙计算的核心内容。
荷载计算包括持力荷载、偶力荷载、水荷载、暂载和附加荷载以及地震荷载等。
稳定性分析涉及滑移稳定性、倾覆稳定性、声度稳定性、山体稳定性和基础稳定性等。
构件计算需要考虑墙体厚度、墙体高度、墙体倾角、模型选择和抗滑抗倾力计算。
变形计算涉及墙体和地基的变形及变形控制。
结构设计包括构件选用、墙体布置、墙体连接、基础设计和结构施工等方面。
只有综合考虑了这些因素，才能确保挡土墙的稳定性和安全性。
挡土墙的计算在土木工程中，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑移，以保持土体的稳定性。
挡土墙的设计和计算至关重要，它直接关系到工程的安全性和经济性。
接下来，让我们详细了解一下挡土墙的计算方法。
挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
不同类型的挡土墙，其计算方法也有所差异。
首先，我们来谈谈重力式挡土墙的计算。
重力式挡土墙主要依靠自身的重力来抵抗土压力。
在计算时，需要先确定土压力的大小和分布。
土压力的计算通常采用库仑土压力理论或朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直、光滑，填土表面水平的情况。
确定了土压力后，就需要计算挡土墙的稳定性。
稳定性包括抗滑移稳定性和抗倾覆稳定性。
抗滑移稳定性的计算，是比较挡土墙受到的水平滑移力与基底摩擦力。
水平滑移力主要来自土压力的水平分量，而基底摩擦力则取决于挡土墙的自重和基底摩擦系数。
只有当基底摩擦力大于水平滑移力时，挡土墙才能满足抗滑移稳定性要求。
抗倾覆稳定性的计算，则是比较挡土墙的倾覆力矩和抗倾覆力矩。
倾覆力矩主要由土压力的力矩构成，抗倾覆力矩则由挡土墙的自重和墙趾处的被动土压力产生的力矩组成。
只有当抗倾覆力矩大于倾覆力矩时，挡土墙才能满足抗倾覆稳定性要求。
除了稳定性计算，重力式挡土墙还需要进行基底应力的验算。
基底应力应小于地基的承载力，以确保挡土墙不会因基底不均匀沉降而破坏。
接下来，看看悬臂式挡土墙的计算。
悬臂式挡土墙由立壁和底板组成，其计算相对复杂一些。
在计算土压力时，同样可以采用库仑土压力理论或朗肯土压力理论。
对于悬臂式挡土墙，不仅要验算抗滑移和抗倾覆稳定性，还要计算立壁和底板的内力。
立壁通常按悬臂梁计算，底板则可以看作是一端固定、一端悬臂的板。
通过计算内力，可以确定立壁和底板的配筋，以保证其强度和刚度满足要求。
再来说说扶壁式挡土墙。
扶壁式挡土墙是在悬臂式挡土墙的基础上，增设了扶壁，以增强其稳定性和承载能力。
挡土墙计算一、墙身配筋计算（一）已知条件：墙身混凝土等级35钢筋设计强度N/mm 2360混凝土容重γc=26KN/mm 3墙背填土容重γ土=18KN/mm 3裂缝限值0.2mm 覆土厚H1=1m 水位距离墙底H3=4.7m 墙高H=5.2m 地面堆积荷载q 0=20KN/m 2墙厚h（mm）=300mm 保护层(mm)=25mm 横载分项系数1.3（二）土压力按主动土压力计算：Ka=0.66q土1=γ土H1Ka=11.88KN/m 2q 1=q 0Ka+q 土1=25.08KN/m 2q 土2=(γ土×H-γ水×H3)30.76KN/m 2q 水2=γ水H3=47KN/m 2q 2=q 1+q 土2+q 水2=102.84KN/m 2q 11=1.2×q 1=32.604KN/m 2q 22=1.2×q 2=133.6868KN/m 2(三)内力计算（基本组合下）：Ｍ支座=-H 2×（8q 22+7q 11-292.42KN·M Q 墙顶=H×（11q 11+4q 2289.34μ=q 11/q 22＝0.24ν=[(9μ2+7μ0.558681329X=(ν-μ)H/(1-2.164942597m Xo=H-X= 3.0350574mＭmax =Q 墙顶X-q 11X 2/2+84.13227KN·M （四）配筋计算混凝土抗压强度fcd=16.7N/mm 2ho=265mm 钢筋设计强度fy=360N/mm 2计算宽度b=1000mm Ｍ支座 =f cd bx(h 0-x/2)292420114.00 =16700x(265-x/2)x =77.371 m ≤ξb h 0 =0.53×265.00 =140.5mm 解得A s = Ｍ支座/(ho-3691mm 2Ｍmax =f cd bx(h 0-x/2)84000000.00 =16700x(265-x/2)x =19.714 mm ≤ξb h 0 =0.53×265.00 =140.5mm 解得跨中A s = Ｍmax/(ho-940mm 2（五）裂缝计算钢筋直径d=22mm 钢筋间距75mm 每延米实配钢筋A s =5068.44mm 2标准组合下Ｍk 支座=-H 2×-224.94KN·M σsk=Ｍk支座192.4974N/mm2αcr=2.1ρte=0.033789574ftk=2.2ψ=0.880148956< 1 且>0.2所以ψ取0.880148956Es=200000c=25deq=22裂缝宽度W fk =0.177163082mm 裂缝满足要求。
挡土墙计算
计算挡土墙的主要要素包括挡土墙的高度、坡度、底宽和墙身角度。
根据这些要素，可以计算挡土墙的体积、重量和所需的材料数量。
下面是计算挡土墙的步骤：
1. 确定挡土墙的高度（H）和底宽（B）。
这取决于具体的工程需求。
2. 确定挡土墙的坡度（S）。
坡度可以根据工程需求选择。
典型的坡度包括1：1.5（水平距离：垂直距离）或1：2。
3. 计算墙身长度（L）。
墙身长度可以根据实际需求进行计算。
公式为：L = H / S。
4. 计算挡土墙的体积（V）。
体积可以通过底面面积乘以平均高度来计算。
公式为：V = (H * B + H * (B / S)) / 2。
5. 计算挡土墙的重量（W）。
重量可以通过体积乘以材料的密度来计算。
公式为：W = V * 材料密度。
6. 计算所需的材料数量。
材料数量取决于挡土墙的尺寸和形状，可以根据实际情况来确定所需的材料数量。
请注意，这只是一个基本的计算方法，实际的计算可能会涉及到更多的因素和复杂的设计。
如果您有具体的工程需求，请咨询相关专业人士进行详细计算和设计。
挡土墙工程量计算(文档)（一）引言概述：挡土墙工程量计算是土木工程中非常重要的一项工作，它关系到工程的顺利进行和成本的控制。
通过准确计算挡土墙的工程量，可以帮助工程师合理安排施工计划，减少材料的浪费，提高工作效率。
本文将通过分析挡土墙工程量计算的基本原理和方法，来详细介绍挡土墙工程量计算的过程和相关注意事项。
正文：一、确定挡土墙的尺寸和几何形状1.1 确定挡土墙的高度1.2 确定挡土墙的宽度1.3 确定挡土墙的底部宽度1.4 确定挡土墙的顶部宽度1.5 确定挡土墙的坡度二、计算挡土墙的总体体积2.1 计算挡土墙的体积2.2 计算挡土墙的底部扩展体积2.3 计算挡土墙的顶部扩展体积2.4 计算挡土墙的坡面体积2.5 计算挡土墙的边坡填筑体积三、计算挡土墙的土工膜面积3.1 确定土工膜的铺设位置3.2 计算挡土墙表面的土工膜面积3.3 计算挡土墙背面的土工膜面积3.4 计算挡土墙底部的土工膜面积3.5 计算挡土墙顶部的土工膜面积四、计算挡土墙的填土数量4.1 确定填土的类型和密度4.2 计算挡土墙体的填土体积4.3 计算挡土墙底部的填土体积4.4 计算挡土墙顶部的填土体积4.5 计算挡土墙边坡的填土体积五、计算挡土墙的护面面积5.1 确定护面的类型和面积5.2 计算挡土墙表面的护面面积5.3 计算挡土墙背面的护面面积5.4 计算挡土墙底部的护面面积5.5 计算挡土墙顶部的护面面积总结：挡土墙工程量计算是挡土墙施工过程中的重要环节。
通过合理准确的计算，可以确保挡土墙的材料使用和施工进度的合理安排，从而提高工程的质量和成本控制。
在计算挡土墙工程量时，需要根据工程实际情况，详细测量和计算挡土墙的尺寸、体积、土工膜面积、填土数量和护面面积等相关参数。
同时，还需注意挡土墙材料的浪费和损耗等因素，以便更好地进行工程量计算和施工管理。
挡土墙计算公式
挡土墙是一种重要的建筑结构，可以用来防止土壤滑移、抵抗水压，确保地基稳定和支撑建筑物。
它是一种灵活性强、外形各异的建筑结构，广泛应用于公路、铁路等建筑工程场所。
挡土墙的设计必须考虑到地基的强度、挡土墙的高度、地形的特征等因素，为了保证挡土墙的稳定性，必须正确计算挡土墙的数量和尺寸。
挡土墙的计算公式主要有以下几个：
1、计算挡土墙高度：挡土墙高度h=坡度S×填方深度L
2、计算挡土墙长度：挡土墙长度L=挡土墙高度h／坡度S
3、计算挡土墙宽度：挡土墙宽度B=挡土墙高度h＋挡土墙基底宽度b
4、计算挡土墙的质量：挡土墙的质量W=挡土墙长度L×挡土墙宽度B×挡土墙高度h
5、计算挡土墙的总体积：挡土墙的总体积V=挡土墙长度L×挡土墙宽度B×挡土墙高度h＋挡土墙基底宽度b
以上就是挡土墙计算公式的介绍，以上公式可以帮助我们精确计算挡土墙的尺寸和体积，从而保证挡土墙的稳定性和耐久性。
此外，在计算挡土墙的尺寸时，应根据地形特征选择合适的挡土墙结构，
以满足挡土墙在不同地形条件下的使用要求。
总之，正确使用挡土墙计算公式，可以精确测算挡土墙的尺寸，从而确保挡土墙的稳定性和耐久性，为建筑工程提供有力的支撑。
挡土墙基础计算挡土墙是一种常见的土木工程结构，用于支撑土体，防止土体坍塌或滑坡，保证边坡的稳定性。
而挡土墙基础的设计和计算则是确保挡土墙能够安全稳定地发挥作用的关键环节。
挡土墙基础的计算需要考虑多个因素，包括墙体的高度、土体的性质、荷载情况、地下水条件等等。
首先，我们来了解一下挡土墙的类型。
常见的挡土墙有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
不同类型的挡土墙，其基础计算的方法和重点也有所不同。
对于重力式挡土墙，基础的宽度通常由稳定性要求来确定。
稳定性计算主要包括抗滑移稳定性和抗倾覆稳定性。
在抗滑移稳定性计算中，需要考虑墙后土压力、墙体重力、基底摩擦力等因素。
假设墙后土压力为 Ea，墙体重力为 G，基底摩擦系数为μ，基底宽度为 B，则抗滑移安全系数 Ks 可以表示为：Ks ＝（G μ ＋ Ean）／ Ea，其中 Ean 为土压力的水平分力。
为了满足抗滑移稳定性要求，Ks 值需要大于规定的安全系数。
在抗倾覆稳定性计算中，需要计算墙体重力和土压力对墙趾的倾覆力矩以及抗倾覆力矩。
假设墙体重力对墙趾的力臂为 Gx，土压力对墙趾的力臂为 Eax，基础重力对墙趾的力臂为 Gb，则抗倾覆安全系数 Kt 可以表示为：Kt ＝（G Gx ＋ Eb Zb）／（Ea Eax），其中 Eb 为土压力的竖向分力，Zb 为 Eb 对墙趾的力臂。
同样，Kt 值也需要大于规定的安全系数。
除了稳定性计算，还需要考虑基底应力的分布情况。
基底应力应满足地基承载力的要求。
基底最大应力和最小应力可以通过以下公式计算：Pmax ＝（G ＋ Ea）／ B ＋（M ／ W）Pmin ＝（G ＋ Ea）／ B （M ／ W）其中，M 为作用于基底的弯矩，W 为基底截面的抵抗矩。
对于悬臂式挡土墙，基础的计算则更为复杂。
需要考虑悬臂板和踵板的内力和变形。
悬臂板主要承受弯矩和剪力，踵板则主要承受压力。
通过结构力学的方法，可以计算出悬臂板和踵板的内力，并根据内力进行配筋设计。
