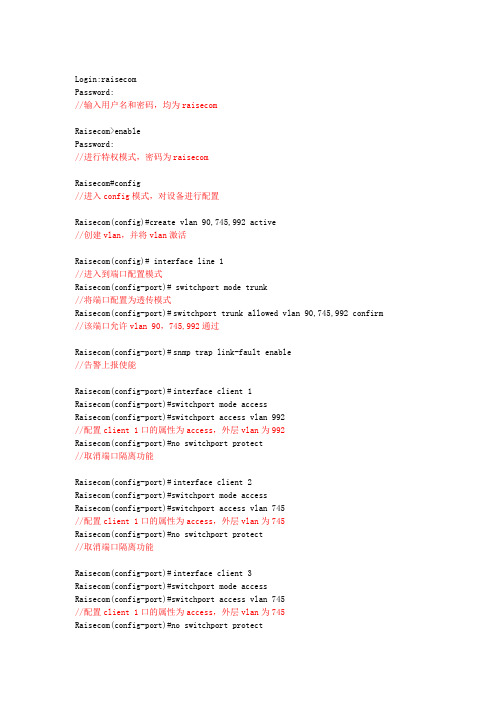

瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。
Raisecom>用户配置交换机的基本信息，登录交换机，输入用户和密码。
Raisecom# 特权enable 配置交换机的基本信息，如系统时间，交换机名称等Raisecom(config)#全局config 用户可以配置交换机所有运行参数Raisecom(con fig-port)# interface port portidRaisecom(con fig-ip)# interface ip idRaisecom(con fig-vlan)# vlan vlan_id设置交换机的IP 地址20.0.0.10Raisecom#configRaisecom(config)#interface ip 0Raisecom(config-ip)#ip address 20.0.0.10 1Raisecom#write保存系统当前的配置信息典型配置举例1、配置telnet 服务器连接上限数为3,开启Telnet 服务器允许使用的端口port 3,察看当前配置Raisecom#configRaisecom(config)#telnet-server max-session 3Set successfullyRaisecom(config)#ttelnet-server accept port 3Raisecom(config)#exitRaisecom#show telnet-serverMax session: 3Accept port-list: 1-26V划分Raisecom(config)#create vlan 10 activeRaisecom(config)#interface port 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)# switchport access vlan 10Raisecom(config-port)#exitRaisecom(config)#exitRaisecom#show vlanOuter TPID: 0x9100VLAN Name Status VLAN-Priority Ports---- ---------------- ------- ---------------- -------------1 Default active N/A 1,2,4-2610 VLAN00010 active 0 3。
瑞斯康达交换机配置步骤SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。
Password:raisecomRaisecom#config terminal //进入全局配置模式。
Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。
Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。
（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。
Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。
Raisecom(config-port)#switchport access vlan 100。
//配置为access模式，vlan 100。
Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。
Raisecom(config-port)#switchport access vlan 100。
//(依次配置1-24，与VLAN。
)Raisecom(config-port)#interface port 25 //配置进联网口。
Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。
Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。
RC2826交换机配置指导交换机软件版本—ROSE 1.0北京瑞斯康达科技发展有限公司北京市海淀区北四环中路229号海泰大厦1120房间100083电话：86-10-8288 4499传真：86-10-8288 5200目录1前言 (5)1.1编写目的 (5)1.2文档的组织 (5)1.3定义 (6)1.4参考资料 (7)2概述 (7)2.1访问控制功能 (7)2.2Q O S功能 (7)2.3层2交换静态管理和硬件辅助功能 (8)2.4基于标准的层2协议 (8)2.5管理功能 (8)2.6DHCP (8)2.7计费功能,基于IEEE802.1X的用户认证 (8)2.8带宽管理 (8)3命令行使用方法 (9)3.1软，硬件环境 (9)3.2命令行的模式 (9)3.3获得帮助 (9)3.4使用历史命令 (10)3.5使用编辑属性 (10)4系统命令配置 (10)4.1基本系统命令与配置 (10)4.2配置文件与启动文件的管理 (10)4.3用户管理 (11)5镜像功能配置 (11)6带宽管理功能配置 (13)7管理MAC地址表 (15)8物理层接口配置 (17)9基于端口的流量控制配置 (19)10ACL和过滤配置 (21)11二层接口配置 (28)13.1VLAN概述 (29)13.2静态VLAN配置列表 (30)13.3逐项介绍 (30)13.4监控与维护 (34)14QOS配置 (35)14.1QOS原理介绍 (35)14.2配置QOS .................................................................................................... 错误!未定义书签。
14.3QOS的信息显示 (39)15STP配置 (40)15.1STP概述 (40)15.2STP配置列表 (41)15.3逐项介绍 (41)15.4监控与维护 (44)16LACP配置 (44)16.1LACP概述 (44)16.2LACP配置列表 (45)16.3逐项介绍 (45)16.4监控与维护 (46)17GVRP配置 (47)17.1GVRP概述 (47)17.2GVRP配置列表 (47)17.3逐项介绍 (47)18GMRP配置 (48)18.1GMRP概述 (48)18.2GMRP配置列表 (48)18.3逐项介绍 (48)19DHCP 配置 (49)19.1DHCP R ELAY功能配置 (49)19.2DHCP R ELAY协议介绍 (50)19.3DHCP R ELAY配置任务列表 (50)19.4逐项介绍 (50)19.5监控与维护 (52)19.6DHCP R ELAY排错 (54)19.7DHCP R ELAY命令参考 (54)20IGMP SNOOPING配置 (55)20.1IGMP S NOOPING功能配置 (55)20.2IGMP S NOOPING协议介绍 (55)20.3IGMP S NOOPING配置任务列表 (55)20.5监控与维护 (57)20.6IGMP S NOOPING排错 (59)20.7IGMP S NOOPING命令参考 (59)21认证与计费 (59)21.1802.1X＋RADIUS认证与计费原理介绍 (59)21.2配置802.1X (62)21.3应用举例 .................................................................................................. 错误!未定义书签。
瑞斯康达2026配置：############################################################# ## Welcome to ROS ## ## Press 'RETURN' to connect and config this system ## ############################################################# ROS Version 3.7.1041.ISCOM2026.66.20080526. on ISCOM2026Login:raisecom *输入账号*Password: *输入密码*Hello, Welcome to Raisecom Switch Operating System(ROS) software . Copyright (c) 2004-2006 Raisecom Technology Co., Ltd .Raisecom>enable *输入enable进入特权模式*Password: *输入enable密码*Raisecom#config t *输入config t进入全局配置模式*Configuration mode, one command input per times. End with CTRL-Z.CONFIG-I:Configured from console ...Raisecom(config)#create vlan 200,300,500 active *创建vlan200 300 500* Create successfullyRaisecom(config)#no vlan 500 *删除vlan 500*Raisecom(config)#create vlan 255 act*创建vlan 255*Create successfullyRaisecom(config)#inter ip 0 *进入IP配置接口*Raisecom(config-ip)#ip add 10.10.10.10 255.255.255.0 255*配置管理IP为10.10.10.10，对应管理vlan为255*Set successfullyRaisecom(config-ip)#exit *退出IP配置接口，进入全局配置模式* Raisecom(config)#ip default-gateway 10.10.10.1*配置默认网关为10.10.10.1*Set successfullyRaisecom(config)#inter port 10 *进入端口10*Raisecom(config-port)#switchport access vlan 600*将端口10加入到VLAN 600中*Set successfullyRaisecom(config-port)#exit*退出端口配置模式，进入全局配置模式* Raisecom(config)#inter port 20 *进入端口20*Raisecom(config-port)#switch mode trunk*将端口20模式设置为trunk模式*Set successfullyRaisecom(config-port)#swi trunk allowed vlan 280,290,303,404 confirm*允许vlan 280 290 303 404这些vlan通过端口20*Set successfullyRaisecom(config-port)# exit*退出端口配置模式，进入全局配置模式* Raisecom(config)#create vlan 280,290,303,404 active*必须添加这四个VLAN，“允许他们通过端口20”这条命令才有意义* Create successfullyRaisecom(config)#inter port 15 *进入端口15*Raisecom(config-port)#speed 10 *强制端口15速率为10M*Set successfullyRaisecom(config-port)#duplex half *强制端口15工作模式为半双工*Set successfullyRaisecom(config-port)#end *退出端口配置模式，进入特权模式* Raisecom#user name dianxin pass 123 *添加账号dianxin，密码是123*Set successfullyRaisecom#enable pass *设置进入特权模式时需要输入的密码Please input password: *输入新密码*Please input again: *重新输入一次*Set successfullyLogin:dianxin *输入账号*Password: *输入密码*Hello, Welcome to Raisecom Switch Operating System(ROS) software .Copyright (c) 2004-2006 Raisecom Technology Co., Ltd .Raisecom>enable *输入enable进入特权模式*Password: *输入enable密码*Raisecom#no user raisecom*删除账号raisecom*Delete successfullyRaisecom#write *别忘记存储！！！！*注意：如果用raisecom账号登陆进入交换机，是不能删除raisecom账号的；只有使用其他账号登陆，才可以删除。
瑞斯康达交换机配置步骤配置瑞斯康达交换机的步骤可以分为以下几个阶段：入门设置、基本配置、VLAN配置、IP设置、接口配置和安全配置。
下面将详细描述每个阶段的步骤。
1.入门设置：a.连接电源和网络电缆，确保交换机正常启动。
b.打开浏览器，在地址栏中输入默认的管理IP地址（一般为192.168.1.1）并按回车键。
c. 输入默认的用户名和密码（一般为admin/admin）登录管理界面。
2.基本配置：a.登录管理界面后，首先要修改默认的用户名和密码，提高交换机的安全性。
b.进入管理界面后，选择"系统管理"，在"管理用户"下找到默认用户，填入新的用户名和密码。
c.修改其他基本配置，如设定交换机的名称等。
3.VLAN配置：a.进入交换机的VLAN配置界面，选择"VLAN管理"。
b.创建VLAN并添加端口，将相应的端口划分到对应的VLAN中。
c.配置端口的模式，如访问模式、链路聚合模式等。
4.IP设置：a.进入交换机的IP设置界面，选择"接口管理"，然后选择"接口配置"。
c.配置管理接口的IP地址、子网掩码和网关等信息。
5.接口配置：a.进入交换机的接口配置界面，选择"接口管理"，然后选择"端口配置"。
b. 配置各个端口的模式（如访问模式、Trunk模式、混合模式等）和其他属性，如速率、双工模式等。
6.安全配置：a.进入交换机的安全配置界面，选择"安全管理"。
b.进行MAC地址过滤，可以选择开启或关闭该功能，并设置允许通过的MAC地址列表。
c.配置端口的安全性，可以设置最大允许学习的MAC地址数量。
以上是瑞斯康达交换机配置的基本步骤。
根据实际需求，还可以进行其他配置，如QoS配置、静态路由配置、SNMP配置等。
配置完成后，可以保存并应用配置，然后进行必要的测试，确保配置生效。
瑞斯康达交换机基本配置1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440 所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70//配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20 1//新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
RA（config-if-range）#exitRA（config）#interface port 23//进入端口23RA（config-port）#switch mode trunk//将该端口定义为trunk口RA（config-port）#switchport trunk allowed vlan 70,338,440//该端口允许vlan70,338,440通过RA（config-port）#exitRA（config）#exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line。
将电脑和交换机用配置线连接好（如使用配置器，需安装驱动）
1．点击开始→所有程序→附件→通讯→超级终端
（图一）
这个名称可以随便取不重要
2．
（图二）
第一次进入会要求输入区号直接输029就可以
“连接时使用”要求选择端口端口可以在设备管理器-—端口种查看（一般为COM3）3．
(图三)
图二点击确定后弹出图三点击还原默认设置然后确定
4．
(图四）
进入配置界面后按回车会弹出图四,默认密码1234，输入1234后会自动跳转到图五5．
（图五）
输入“2”对端口进行VLAN划分
（图六）
划分完毕后按任意键到图七
（图七）继续输入“2”为交换机配置上行口
(图八）
输入：“m"
输入：“1”配置完成接着输入：“q”退出
输入：“y”保存设置配置完成。
raisecom交换机配置步骤
Login（账号）:raisecom
Password（密码）:raisecom
Raisecom>enable //进入特权用户模式。
Password:raisecom
Raisecom#config terminal //进入全局配置模式。
Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。
Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。
（备注：创建其中一个vlan）
Raisecom(config-vlan)#quit //退出，进入全局配置模式。
Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。
Raisecom(config-port)#switchport access vlan 100。
//配置为access模式，vlan 100。
Raisecom(config-port)#quit //退出当前
Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。
Raisecom(config-port)#switchport access vlan 100。
//(依次配置1-24，与VLAN。
)
Raisecom(config-port)#interface port 25 //配置进联网口。
Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。
allowed透传）
Please input 'y' to confirm set allowed vlan:[y]y （是） //确认Raisecom(config-port)#switchport mode trunk //设置端口25为trunk（串口）
Raisecom(config)#interface ip 0
Raisecom(config-ip)#ip address 192.168.1.2 255.255.255.0 100 //分配交换机（ip地址，内网地址、子网掩码、管理vlan）
Raisecom(config-ip)#quit //退出当前端口Raisecom#write //保存
完
Raisecom(config-port)#description medium-type //设置电口，或光口（copper 电口），（fiber 光口）。
language chinese(中文提示模式) erase(删除存储用户的配置信息)。
