框剪结构填充墙后植拉结筋的要求

关于对混凝土结构砌体填充墙后植拉结筋的管理要求一、问题分析1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。

5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。

2、专业队伍施工中。

植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。

3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。

凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。

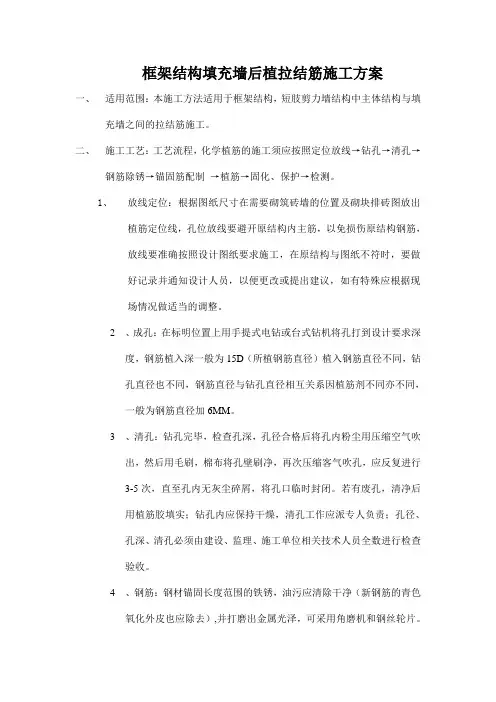

附件：施工技术控制要点植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：1、钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm 以上，孔壁完好无裂缝等。

其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。

2、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。

质量控制关键为钻孔必须清扫干净粘结力。

3、植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避4、大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/2～1/3。

关于对混凝土结构砌体填补墙后植拉结筋的管理要求近来几年来植筋的应用越来越多，目前公司很多在建工程对混凝土框架结构砌体填补墙多数采用了后植拉结筋的方法，近来经过工程质量检查发现，植筋宽泛存在质量通病，部分植筋达成后经过检查、试验发现有50%以上不吻合要求，这将会造成墙体与混凝土框架结构之间裂缝的产生。

一、问题解析1、从拔出钢筋的情况和对施工管理人员的检查发现。

工程植筋施工时由于施工人员认为是墙体拉结筋，非主要结构构件，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未打扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再任意插入孔内，致使植筋孔内结构胶不密实而影响其粘结力。

5、植入孔内的钢筋未按规准时间养护，而已经砌筑墙体，致使已植钢筋松动，影响其粘结力。

二、管理要求1、对混凝土结构砌体填补墙拉结筋优先采用预埋法留置，后植拉结筋应请拥有相关资质的专业单位施工，施工前应依照砌体模数要求在需植筋部位做好标志，防范拉结筋折弯压入砖缝。

2、专业队伍施工中，要求项目部依照施工技术控制要点（详附件）进行检查、督促，保证其植筋质量满足设计要求。

植筋施工与填补墙砌筑时间应保证 7 天以上，且应留有的检验、检测和养护期。

3、专业队伍达成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽查收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

5、要加强对植筋工艺的严格检查，并认真执行公司公司《质量管理条例》，分公司对付所属工程的墙体拉结筋进行检查，并做好相应记录。

凡在已砌筑填补墙时公司公司或分公司部位检查发现植筋不牢固，应马上停止施工，并按《质量管理条例》规定作相应处罚，直至整改达成复验合格后方能连续施工。

6、此管理要求自觉文之日起执行。

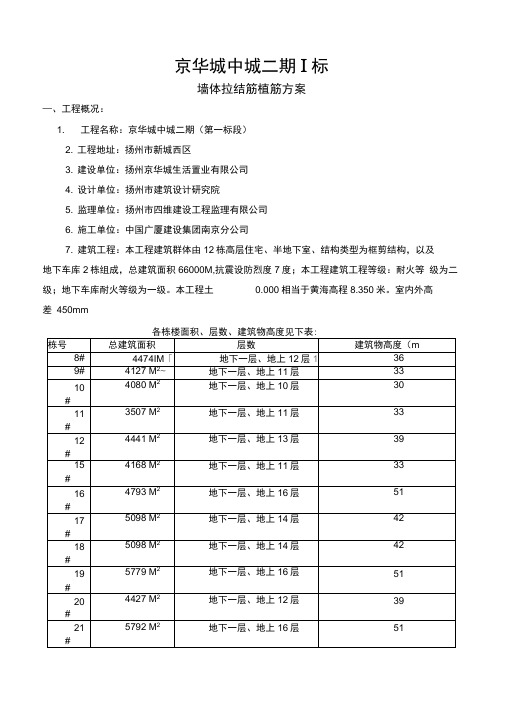

京华城中城二期I标墙体拉结筋植筋方案—、工程概况：1. 工程名称：京华城中城二期（第一标段）2. 工程地址：扬州市新城西区3. 建设单位：扬州京华城生活置业有限公司4. 设计单位：扬州市建筑设计研究院5. 监理单位：扬州市四维建设工程监理有限公司6. 施工单位：中国广厦建设集团南京分公司7. 建筑工程：本工程建筑群体由12栋高层住宅、半地下室、结构类型为框剪结构，以及地下车库2栋组成，总建筑面积66000M,抗震设防烈度7度；本工程建筑工程等级：耐火等级为二级；地下车库耐火等级为一级。

本工程土0.000相当于黄海高程8.350米。

室内外高差450mm各栋楼面积、层数、建筑物高度见下表:8.结构工程：本工程采用框剪结构，基础为筏板基础，持力层为第三层土（粉砂土），基础设计等级为乙级；结构设计使用年限为50年；建筑结构安全等级为二级；抗震设防烈度7 度；抗震设防类别为丙类；框架抗震等级为三级；剪力墙抗震等级为二级；场地类别为二类。

9.本工程的墙体填充墙砌筑：1. ± 0.00以下采用MU1（标准实心红砖、M10水泥砂浆砌筑；2. ± 0.00以上外墙采用190普通混凝土空心砌块、M5混合砂浆砌筑；3. 分户墙采用190厚B06级加气混凝土砌块、M5混合砂浆砌筑；4. 户内隔墙采用100厚B06级加气混凝土砌块、M5混合砂浆砌筑。

二.施工准备1. 人员准备：施工人员进入施工现场必须进行三级安全教育。

对所有操作人员均进行技术交底，操作人员需有熟练的操作技能，并由有丰富实践经验的班组长，负责工作安排、技术指导和质量自检自查。

2. 材料准备：根据工程要求配制相应长度及规格的钢筋原材料。

化学植筋胶。

3. 材料要求：3.1化学植筋所采用的钢筋均应有质量保证书并复试合格。

3.2化学植筋所用的钢筋应无严重锈蚀、油污。

3.3化学植筋采用的胶料，应有合格证、质保书、使用说明书。

4. 机具准备：电锤，空气压缩机，毛刷，吹风机，钢卷尺，调胶棒，调胶板，拖线板，拉力计等。

钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。

植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。

应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。

《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。

当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。

就在附件里面。

=========================================================== 刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。

[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

!框架结构填充墙预留拉结筋的施工
!经验交流"马熙富麻青山
图"拉结筋的制作按规范要求，钢筋混凝土框架柱与填充墙体必须
用直径为#$$的钢筋拉结。

拉结筋从框架柱甩出，要
求沿框架柱柱身每间距%&&$$设一根。

框架柱中预留
拉结筋的设置是施工中比较令人头痛的问题，看起来
是小问题，但经常给工程带来不少麻烦和隐患。

近年来采用的设置预留拉结筋的方法很多，但多
不理想。

我们在实际工作中总结经验教训，改进了预留
拉结筋的形状尺寸，现介绍我们采用的一种预留拉结
筋的形式。

"’
用#钢筋按图
"所示要求，先将墙拉结筋制作出来，待施工使用；
(’绑扎完钢筋骨架，
检查合格后，将拉结筋按图(所示要求绑扎好，要特别注意拉结筋底部要用单根((
号铁丝绑扎，不要绑扎过牢，以免凿拉结筋时费力；
)’绑扎好拉结筋，
检查无误后，方可支柱模板，浇筑混凝土。

*’柱的侧模拆除后，
用手锤、钢钎在其表面凿)+*$$即可把它凿出，
再拉直待砌筑填充墙砌块时使用。

按这种形式进行拉结筋施工，有效地控制了拉结
筋在柱中的位置，使用时能够很省力地凿出来，既避免
了凿出拉结筋的人工浪费，又保证了工程质量。

拉结筋#,%&&钢模板此处用单根((号铁丝绑扎得不要过牢(%(%图(拉结筋预留示意图
柱子截面尺寸。

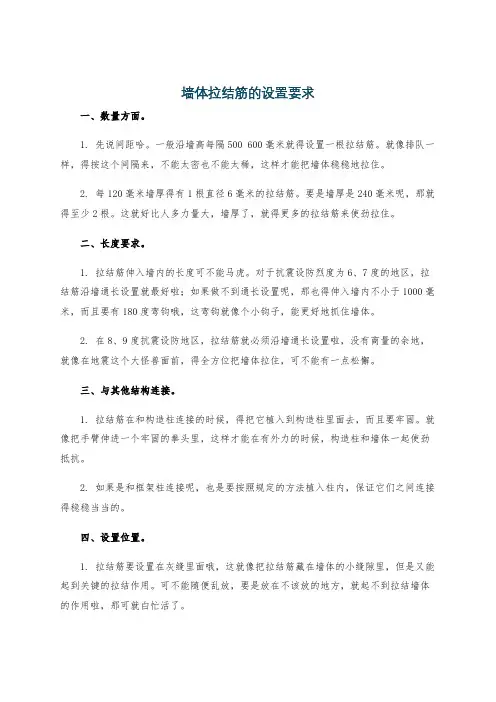

墙体拉结筋的设置要求
一、数量方面。

1. 先说间距哈。

一般沿墙高每隔500 600毫米就得设置一根拉结筋。

就像排队一样，得按这个间隔来，不能太密也不能太稀，这样才能把墙体稳稳地拉住。

2. 每120毫米墙厚得有1根直径6毫米的拉结筋。

要是墙厚是240毫米呢，那就得至少2根。

这就好比人多力量大，墙厚了，就得更多的拉结筋来使劲拉住。

二、长度要求。

1. 拉结筋伸入墙内的长度可不能马虎。

对于抗震设防烈度为6、7度的地区，拉结筋沿墙通长设置就最好啦；如果做不到通长设置呢，那也得伸入墙内不小于1000毫米，而且要有180度弯钩哦，这弯钩就像个小钩子，能更好地抓住墙体。

2. 在8、9度抗震设防地区，拉结筋就必须沿墙通长设置啦，没有商量的余地，就像在地震这个大怪兽面前，得全方位把墙体拉住，可不能有一点松懈。

三、与其他结构连接。

1. 拉结筋在和构造柱连接的时候，得把它植入到构造柱里面去，而且要牢固。

就像把手臂伸进一个牢固的拳头里，这样才能在有外力的时候，构造柱和墙体一起使劲抵抗。

2. 如果是和框架柱连接呢，也是要按照规定的方法植入柱内，保证它们之间连接得稳稳当当的。

四、设置位置。

1. 拉结筋要设置在灰缝里面哦，这就像把拉结筋藏在墙体的小缝隙里，但是又能起到关键的拉结作用。

可不能随便乱放，要是放在不该放的地方，就起不到拉结墙体的作用啦，那可就白忙活了。

框架结构填充墙砌筑前需注意以下几点按9度选取构造措施，填充墙采用刚性连接，先核对墙平面位置、门窗洞口尺寸后方可进行下一道工序，外墙填充墙底部砌筑300mm 高烧结普通砖。

未预埋构造柱插筋及墙体拉结筋的需要后期植筋时，植筋深度为20d(例如：用6mm钢筋时钢筋植入长度不能小于120mm)，所有植筋必须做拉拔试验一、拉结筋要求：没有提前预埋拉结筋需要后期植筋时，植筋深度不小于20d，水平拉结钢筋为2根6mm钢筋（墙厚大于240mm时3根6mm钢筋）填充墙水平拉结筋竖向间距不应大于400mm，拉结筋应通长设置。

二、构造柱设置要求；①内外墙交接处、转角处设置构造柱②填充墙外墙门窗洞口大于2.1m时，洞口两侧设置构造柱③填充墙外墙长度大于4m时，应在墙长范围内按净距不大于4m设置构造柱④填充墙内墙长度超过5 m或层高2倍时，墙体中部应设构造柱⑤入户门洞口两侧设置构造柱⑥内墙墙垛宽度不大于350mm时应设构造柱代替墙垛三、抱框柱设置要求：填充墙内外墙窗洞口大于等于1.2m时设置抱框柱，设置抱框柱的窗洞口下部应设置压梁，抱框柱上部钢筋锚入现浇过梁或框架梁中（或植筋）；下部钢筋锚入压梁中，形成洞口加强边框，抱框柱、压梁同墙宽，120mm厚，当墙宽不大于250mm时抱框柱与压梁的钢筋为4Φ10，箍筋为Φ6@200四、填充墙顶部与梁底处做法：①不允许砌筑斜砖②填充墙顶与梁底之间每隔1.2米打入一根M12的膨胀螺栓，膨胀螺栓与Φ10钢筋（不小于180mm）焊接连接（或者植筋，植筋外露长度不得小于180mm），然后做宽度不小于120mm高度不小于180mm的C20混凝土刚性连接③填充墙顶部与梁底预留20~~30mm的沉降缝，待填充墙沉降均匀后用C20细石混凝土或者1:3干硬性水泥砂浆塞实。

五、抹灰前两种不同墙体连接处做钢丝网防裂措施。

六、所有有防水要求的房间填充墙底部设置300高的C20混凝土止水台七、所有门窗洞口及孔洞过梁支座长度为每边360mm。

植筋施工工艺第一节植筋概况本工程墙体拉结筋、水平系梁以及门窗过梁支座长度不足时的纵筋与结构柱、剪力墙的交接处，构造柱纵向主筋与梁板的连接处都进行植筋处理，植筋规格与纵向主筋一致。

1、根据施工图纸要求，本工程后砌填充墙全高设26拉结，墙厚大于240mm时设置36拉结筋沿墙全长贯通设置。

植筋数量和规格按拉结筋设置要求。

2、构造柱纵向主筋规格为412，植筋规格与纵向主筋规格一致。

3、圈梁、部分伸入墙体长度不满足要求的门过梁和窗台板纵向主筋采用植筋的方式与框架柱、剪力墙进行连接。

植筋规格与纵向主筋规格一致。

第二节施工准备1、技术准备：（1）编写分部施工细则,对施工班组长及工人进行进场前技术交底,考核工人施工技术水平。

（2）安排组织现场管理网络，分清各级管理人员责任范围，以便今后更好的服务于施工。

（3）组织相应的机械设备进行检修，为施工做淮备。

（4）对现场进行勘察。

确定有关施工细节。

（5）现场清理排除不安全因素。

（6）提交相关资料，报业主及监理部门审核。

2、材料准备：（1）结构胶：采用HF-3型植筋型锚固树脂胶（A级）。

结构胶必须有合格证和材料检验报告，经监理公司审批后方可使用。

（2）钢筋：采用热轧带肋钢筋应符合现行国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T1499.2-2018的规定，热轧光圆钢筋应符合现行国家标准的规定，钢筋进场时，表面或每捆（盘）钢筋均应有标志，并应按炉罐（批）号及直径（d）分批检验。

检验内容包括查对标志、外观检查，并按现行国家标准的规定抽取试样作力学性能试验，其质量必须符合有关标准的规定后方可使用。

3、施工机具：第三节施工工艺1、施工工艺流程：定位放线→清理基层→钢筋下料→钢筋处理→选择机具→安装设备→开孔→清孔→孔烘干→结构胶调制→灌胶→锚筋→固化养护→验收。

2、施工方法：（1）拉结筋布置：后砌填充墙与柱或剪力墙连接时，填充墙应沿高度每600mm设26拉筋（墙厚大于240mm时为36）。

拉结筋要求一、引言拉结筋作为建筑结构中的一种重要构造措施，主要用于增强建筑物的整体稳定性，防止墙体、楼板等构件的开裂和位移。

在施工过程中，拉结筋的布置、施工质量以及质量控制措施都直接关系到建筑物的安全性和使用寿命。

本文将详细介绍拉结筋的施工要求，旨在为施工人员提供专业、准确、有见地的建议。

二、拉结筋的定义与作用1. 定义：拉结筋是指穿过墙体、楼板等构件，用以增强结构整体性、传递拉力的钢筋或钢丝。

2. 作用：（1）提高建筑物的整体稳定性；（2）防止墙体、楼板等构件的开裂；（3）增强墙体的抗剪能力；（4）提高建筑物的抗震性能。

三、拉结筋施工要求1. 施工前的准备工作（1）设计要求：根据建筑设计图纸和相关规范，明确拉结筋的布置、直径、长度、间距等参数。

（2）材料要求：选用符合国家标准的钢筋或钢丝，确保材质、规格、强度等指标满足设计要求。

（3）施工工具：准备相应的施工工具，如钢筋切断器、弯曲器、扳手等。

2. 拉结筋的布置（1）墙体内拉结筋：按照设计要求，在墙体内部布置拉结筋，确保拉结筋与墙体垂直。

（2）楼板内拉结筋：在楼板内布置拉结筋，确保拉结筋与楼板平行。

（3）拉结筋间距：根据设计要求，合理确定拉结筋的间距，保证拉结筋的分布均匀。

3. 拉结筋的施工方法（1）钢筋焊接：将钢筋焊接成所需长度，焊接过程中要注意焊接质量，避免出现焊接缺陷。

（2）钢丝绑扎：将钢丝穿过预留孔洞，采用绑扎法将钢丝固定在预定位置。

（3）锚固措施：对拉结筋的锚固长度、锚固方式等进行详细设计，确保锚固质量。

4. 施工质量要求（1）拉结筋材质：选用符合国家标准的钢筋或钢丝，确保材质、规格、强度等指标满足设计要求。

（2）焊接质量：焊接过程中要严格遵守焊接工艺要求，确保焊接质量。

（3）锚固质量：对拉结筋的锚固长度、锚固方式等进行详细设计，确保锚固质量。

（4）施工记录：详细记录施工过程中的关键信息，如拉结筋的布置、焊接、锚固等，以备查验。

四、拉结筋质量控制措施1. 施工前的质量控制（1）审查设计图纸，确保拉结筋的布置、直径、长度、间距等参数符合设计要求。
