三相费控智能电能表说明书

DTZY9668C-Z型三相费控智能电能表使用说明书（GW-V18.1-698）一、概述DTZY9668C-Z型三相费控智能电能表是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该表具有电能计量、需量测量、显示、校时、冻结、负荷记录、电能表运行参数的测量及监测、停电抄表、数据存储、远程费控、时钟、时段及费率等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求。

符号DL/T 698.45-2017电能信息采集与管理系统-面向对象的数据交换协议。

二、主要规格产品型号名称电压规格电流规格DTZY9668C-Z三相四线费控智能电能表3×220/380V3×1.5(6)A3×5(60)A3×10(100)A 3×57.7/100V3×1.5(6)A3×0.3(1.2)A三、主要性能3.1基本误差符合GB/T17215.301-2007《多功能电能表特殊要求》中对误差的要求。

3.2电气参数：3.2.1电压范围规定的工作范围0.9Un～1.1Un扩展的工作范围0.8Un～1.15Un极限工作范围0.0Un～1.15Un3.2.2标准参比频率：参比频率的标准值为50Hz。

3.2.3功耗：3.2.3.1电压线路功耗a)在三相施加参比电流和参比电压、参比频率条件下，电能表处于非通信状态，背光关闭，每一电压线路的有功功率和视在功率消耗不大于1.5W、6VA。

b)电能表在通信状态下，电压线路的有功功率不大于8W。

3.2.3.2电流线路功耗电能表在参比电流和参比频率下，当参比电流小于10A时每一电流线路的视在功率消耗不超过0.2VA，当参比电流大于或等于10A时每一电流线路的视在功率消耗不超过0.4VA。

3.2.4时钟准确度：≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

DTZY858/DSZY858型三相费控智能电能表系列三相费控智能电能表系列DTZY858/DSZY858三相费控智能电能表是我公司研制开发的新一代智能型电能计量产品：由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表；采用现代微电子技术、计算机技术、电测量技术、数据通信技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程所发生的 各类事件，病具备负荷控制功能，用户可提前要求选配内置继电器或外置继电器对用电负荷进行控制。

具有脉冲输出、RS-485通信接口，无线远程通讯方式、可选配远程或本地费控方式，使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。

产品概述功能特点□ 合相正反向分时计量有功电能、无功电能、有功需量。

□ 分相正反向计量有功电能。

□ 合相正反向计量有功最大需能。

□ 有功电能计量精确，长期工作不需调校。

□ 电压、电流、功率测量功能。

□ 具有阶梯计费功能，阶梯起始电量和电价可设。

□ 年时区、费率时段、费率电价可设置功能。

□ 具有远程费控功能。

□ 数据储存功能：存储上12个结算日电量及其他重要数据。

□ 定时冻结：存储12次指定时刻、事件间隔的电量等数据。

□ 瞬时冻结：可接收瞬时冻结命令，冻结电量等数据，存储最后3次数据。

□ 约定冻结：再新老两套费率/时段转换、阶梯电价转换或电力公司认为有特殊需求时，冻结转换时刻的电能量以及其他重要数据。

□ 日冻结：冻结每天零点或设定时刻的电量等数据，可存储2个月的数据量。

□ 负荷记录：记录多项运行参数，记录项、间隔时间、起始时间可设置。

□ 事件记录功能。

□ 事件主动上报功能。

□ 具有红外、RS485通讯接口。

□ 广播校时不要求应答，仅当从站的日历和时钟与主站的时差在±5min 以内时执行校时命令，每天只允许校对一次。

□ 信息采用LCD 显示方式，显示带背光功能。

一、概述DTZY22C-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

- 3 -二、原理与主要技术参数：A 、B 、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关 数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

同时识别各相电压、电流有无异常并记录负荷曲线和相应的失压、失流状态，并可按用户要求定制丰富的事件记录。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。

我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。

各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。

DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。

具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。

可广泛应用于电力行业的电能测量及用电自动化管理领域。

1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。

2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。

一、概述DTZY22C-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

- 3 -二、原理与主要技术参数：A 、B 、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关 数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

同时识别各相电压、电流有无异常并记录负荷曲线和相应的失压、失流状态，并可按用户要求定制丰富的事件记录。

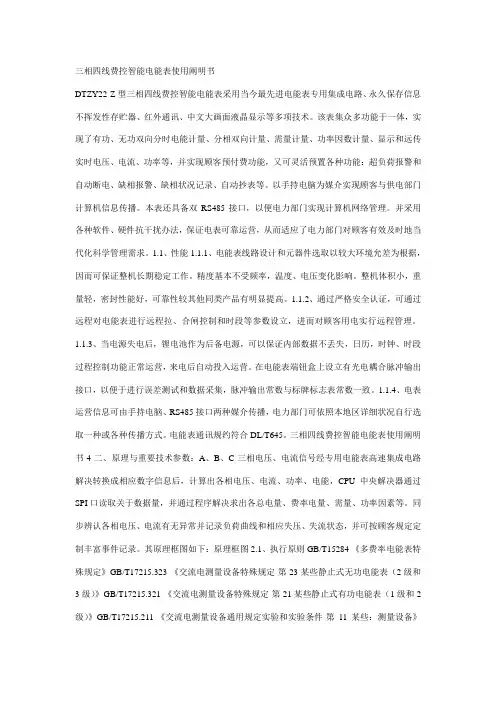

三相四线费控智能电能表使用阐明书DTZY22-Z型三相四线费控智能电能表采用当今最先进电能表专用集成电路、永久保存信息不挥发性存贮器、红外通讯、中文大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现顾客预付费功能，又可灵活预置各种功能：超负荷报警和自动断电、缺相报警、缺相状况记录、自动抄表等。

以手持电脑为媒介实现顾客与供电部门计算机信息传播。

本表还具备双RS485接口，以便电力部门实现计算机网络管理。

并采用各种软件、硬件抗干扰办法，保证电表可靠运营，从而适应了电力部门对顾客有效及时地当代化科学管理需求。

1.1、性能1.1.1、电能表线路设计和元器件选取以较大环境允差为根据，因而可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其他同类产品有明显提高。

1.1.2、通过严格安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数设立，进而对顾客用电实行远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段过程控制功能正常运营，来电后自动投入运营。

在电能表端钮盒上设立有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志表常数一致。

1.1.4、电表运营信息可由手持电脑、RS485接口两种媒介传播，电力部门可依照本地区详细状况自行选取一种或各种传播方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用阐明书-4-二、原理与重要技术参数：A、B、C三相电压、电流信号经专用电能表高速集成电路解决转换成相应数字信息后，计算出各相电压、电流、功率、电能，CPU中央解决器通过SPI口读取关于数据量，并通过程序解决求出各总电量、费率电量、需量、功率因素等。

同步辨认各相电压、电流有无异常并记录负荷曲线和相应失压、失流状态，并可按顾客规定定制丰富事件记录。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

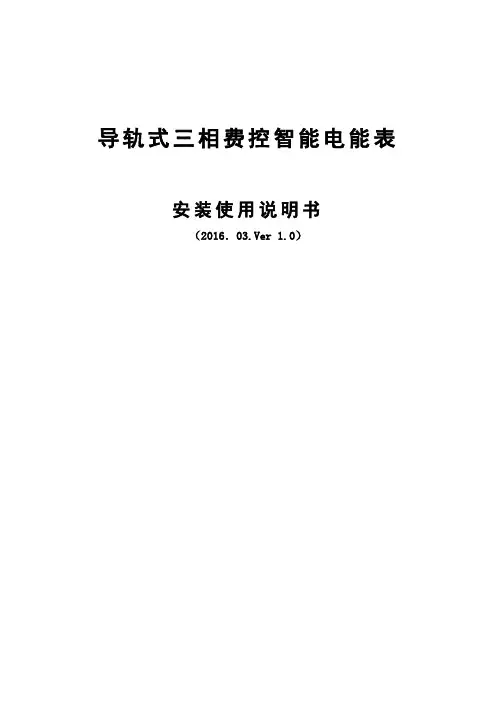

导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。

可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。

仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。

用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。

一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。

产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。

二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。

三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122C-Z一、产品概述三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。

电能表由测量单元、数据处理单元、通信单元、ESAM模块等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互、负载控制等功能的电能表。

二、功能简述zzzzzzzzz 电能表内置具有温度补偿功能的硬件时钟，具有日历、计时和闰年自动切换，节假日和公休日特殊费率时段功能。

可计量正、反向、组合有功总、尖、峰、平、谷电能，组合有功电能计量模式可根据有功组合方式特征字任意设置。

记录有功正、反向的总、尖、峰、平、谷最大需量及其发生时间。

记录并存储12个结算周期最大需量及其发生时间。

具有定时冻结、定时冻结、约定冻结、日冻结、周期冻结功能。

电能表内配套有专用的作为安全认证接口和安全数据存储单元的ESAM模块。

远程费控智能电能表是通过网络等虚拟介质远程实现费控功能的电能表。

本地费控电能表是通过CPU卡固态介质在本地实现费控功能的电能表。

实时测量监测：记录、显示当前电能表的总及分相电压、电流、功率、功率因数等运行参数，当电网或电表发生异常时,以事件方式进行记录。

负荷记录的内容可以从电压、电流、频率；有、无功功率；功率因数；有、无功总电能；四象限无功总电能；当前需量这六类数据中任意组合选择。

三、技术参数z 电气参数正常工作电压～1.1Un极限工作电压～1.15Un电压线路功耗电流线路功耗时钟电池电压停电显示电池电压≤1.5W、6VA ≤0.4VA 3.6VDC 6.0VDC有功0.001In(0.5S)， 0.002In(1级互感式)，0.004 In（1起动电流级直通式）无功 0.003In (2级互感式)，0.005 In (2级直通式)z 技术参数准确度等级额定频率时钟准确度(日误差)电池容量停电后数据保存时间费率数有功0.5S级，1级；无功2级50Hz ≤0.5S/d (23℃) ≥1200mAh ≥10年(新电池) 4时段数（可设置）计度范围显示 0～999999.99kWh,0～999999.99kvarh 固定界面液晶显示屏RS485通信接口:1200～9600 bps（缺省：2400bps）通讯波特率电力载波通信接口：1200～9600 bps（缺省：2400bps）红外通信接口：1200bps潜动具有防潜动逻辑设计外型尺寸×170mm×85 mm重量≤3.0kgz 气候条件安装方式规定的工作范围极限工作范围储存和运输极限范围户内式 -10°C ∼45°C -25°C ∼60°C -25°C ∼70°C 户外式 -25°C ∼60°C -40°C ∼70°C -40°C ∼70°C。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

DSZY331说明书1、综合介绍1.1 概述DSZY331(C)-G(-Z)(-J)型三相三线费控智能电能表是新一代智能型高科技电能计量产品，符合 GB/T17215.321-2008、 GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-2007 通信规约。

业务咨询电话：0731-********1.2 技术参数1.2.1 主要技术参数项目技术要求参比电压 3×100V正常工作范围单相85% Un ~ 130% Un，合相60%Un ~ 130%Un辅助电源交/直流100V~240V(当电表具备时)测量范围电压：三相80%Un ~ 130%Un，电流：1％Ib~6Ib准确度等级有功0.5S级、1级;无功2级工作温度-25℃～60℃极限工作温度-40℃～70℃相对湿度≤95%（无凝露）频率范围(50±2.5)Hz功耗＜1.5W，6VAMTBF ≥1×105 h时钟电池寿命连续工作时间≥5 年设计寿命10 年1.2.3 光耦脉冲输出脉冲输出宽度(65±5)ms最大允许通过电流10mA（DC）工作电压5V～24V（DC）1.2.4 安装尺寸外形尺寸长×宽×厚=290mm×170mm×85mm后接线预留孔位置尺寸(下接线可不开此孔）图1：安装尺寸图1.2.5 主端子接线图（具体以实物为准）2 5 83 6 91 4 7电 A 负源 B 载C侧N 侧三相四线直接接入式接线图图2：主端子接线图1.2.6辅助端子接线图（具体以实物为准）图3：辅助端子排列图2、仪表基本功能分时计量功能、预付费功能、跨月结算、监测与事件记录功能、最大需量功能、485 与红外通信功能、通信模块功能（载波、无线、小无线模块功能可选）、低功耗功能、安全权限管理、液晶显示功能：2.1.1 显示图解：液晶全屏图项目液晶上显示内容含义说明数据显示行，显示各种记录数 据。

三相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下三相费控智能电能表：请根据您的产品选择阅读。

版本：V1.01产品简介1.1概述本仪表采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。

可根据具体产品型号选配低压电力线载波通讯模块、微功率无线、GPRS通讯模块，以及CPU智能卡读写接口。

1.2依据标准有功精度等级为0.2S、0.5S级时引用GB/T17215.322-20081.3工作原理本款三相费控智能电能表工作原理如图1所示。

电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。

由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。

图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有无功电能计量和最大需量测量功能，根据需要显示各项数据、通过红外或485接口等进注：载波、微功率无线、GPRS、IC卡接口可选配1.4技术参数2 主要功能2.1电能计量 a) 有功电量计量● 计量总及各费率正反向有功电量。

● 计量组合有功总及各费率电能(组合方式可设置)。

● 计量A 、B 、C 三相正反向有功总电能。

b) 无功电量计量● 计量总及各费率四象限无功电量。

● 计量组合无功总及各费率电能(组合方式可设置)。

c) 以上各项电量按结算日存储，保存当前及上12个结算日的历史数据。

数据转存时间为月末24时（月初0时）或其它抄表日(1-28日)任意时刻。

图2 电能计量四象限注1：本图的参考矢量是电流矢量（取向右为正方向）。

+P ）输出有功（注2：电压矢量U随相角φ改变方向。

注3：电压U和电流I间的相角φ在数学意义上取正（逆时针方向）。

DTZYxx型三相四线远程费控智能电能表使用说明书xxxxxxxx有限公司一、概述DTZYxx型三相四线远程费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、485通讯和红外通讯、大画面宽温液晶显示等先进技术。

电能表采用了先进的SMT 表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。

该表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、信息交互等功能。

二、依据标准和规范该智能电能表设计、测试、制造均符合或超过国家标准和电力行业标准。

GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 17215.301-2007 《多功能电能表特殊要求》GB/T 15464-1995 《仪器仪表包装通用技术条件》DL/T614-2007《多功能电能表》DL/T 645-2007《多功能电能表通信协议》Q/GDW 356—2009《三相智能电能表型式规范》Q/GDW 354—2009《智能电能表功能规范》Q/GDW 365—2009《智能电能表信息交换安全认证技术规范》3、基本参数3.1型号规格3.2基本误差3.3起动电能表在参比电压、参比频率下、当cos φ=1.0，负载电流为0.004Ib(1.0级)或0.005Ib(2.0级)时，电能表能起动并能连续记录。

3.4潜动当电能表的电流线路无电流时，电压线路上施加参比电压的115%时，电能表的测试输出不应产生多于一个的脉冲。
