上海迪堡安防设备
有限公司
螺纹塞规内部校验规程
文件编号 ZG —15—17
版本 A/0 页数/总数
1/2
本规程适用于200mm 以下新制的和使用中的普通螺纹塞规、圆柱螺纹塞规和梯形螺纹塞规的校验。 一.结构概述

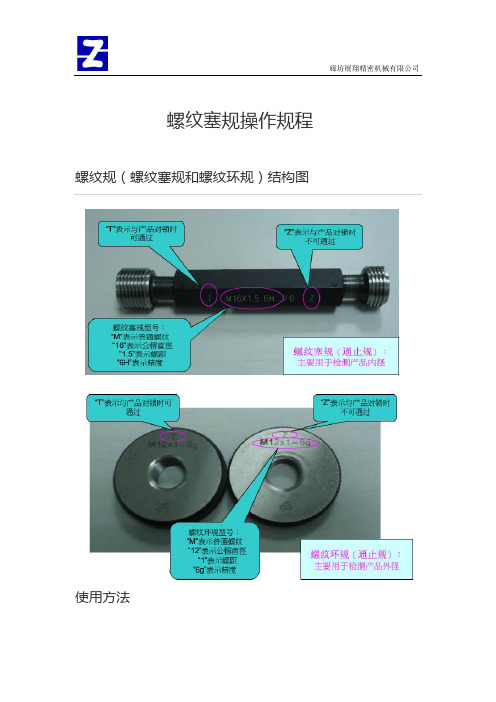

圆柱螺纹塞规是用于内螺纹制件进行综合检验的量具,它能控制螺纹制件的极限尺寸。螺纹塞规按用途不同可分为三种:校对螺纹塞规、工作螺纹塞规、验收螺纹塞规。
二.校验项目和主要工具列于下表: 序号
受检项目
校验用的主要工具 技术要求
1 外观 目测 螺纹塞规的测量面不应有锈蚀、毛刺、黑斑、划伤等明显影响外观和使用质量的缺陷,其他表面不应有锈蚀和裂纹。螺纹塞规的测量头与手柄联结应牢固可
靠,在使用过程中不应有松动、脱落,塞规非工作面上应有螺纹规格及中径公差带代号、制造商标,对于公称直径小于14mm 的螺纹塞规应在锥手柄上标有螺纹代号和中径公差带代号。
2 硬度 洛氏硬度计 新购的塞规可根据实际需要进行抽样检测,钢制塞规
测量面的硬度值为HRC58—65,对于公称直径等于或小于3mm 的螺纹塞规为HRC53—60。
3
螺纹中经 外径千分尺、三针
用外径千分尺及三针对螺纹塞规进行校验,对于塞规
通端的校验,应在通端的两端和中部三个直径截面且
通 端
止 端
手 柄
