空心楼板设计原理

浅谈现浇空心楼板设计及施工-图文一、现浇砼空心楼板的设计原理无梁楼盖是一种双向受力楼盖，板直接支承于柱上，其传力途径是楼面荷载由板传至柱或墙，再传给基础，因此，它的柱网都采用正方形或矩形，以正方形最为经济，板内钢筋沿两个方向布置。

现浇混凝土空心楼盖，从正截面强度来看，在现浇楼板中放置芯管形成孔洞，沿布管方向的板的正截面变成了“工”字形截面。

空心率一般是30-40%，重量比实心楼板轻，而且承载能力约为实心楼板的80%左右。

无梁楼盖的特点是传力体系简化，又没有梁，因此扩大了楼层净空，并且底面平整，模板简单，便于施工，同时衍生出隔音隔热保温，节约安装费用、增强防火性能等优点。

无梁楼盖的主要缺点是由于取消了肋梁，无梁楼盖的抗弯刚度减小、挠度增大；柱子周边的剪应力高度集中，可能会引起局部板的冲切破坏。

因此当柱网较大(＞8m)且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。

无梁板与柱构成的板柱结构体系，侧向刚度较差。

所以当层数较多或抗震要求较高时，一般需设剪力墙来增加侧向刚度、抵抗水平荷载，构成板柱-剪力墙结构。

1.破坏特征板面图1无梁楼盖的破坏裂缝板底2.受力特点a)单向板b)双向板c)无梁板图1单向板、双向板和无梁板的受力比较无梁楼盖可按柱网划分成若干区格，将其视为由支承在柱上的“柱上板带”和弹性支承于柱上板带的“跨中板带”组成的水平结构，柱中心线两侧各1/4跨度范围内的板带称为柱上板带，跨中板带是柱上板带之间的部分，其宽度是跨度的1/2。

考虑到钢筋混凝土板具有内力重分布的能力，可以假定在同一种板带宽度内，内力的数值是均匀的，钢筋也可以均匀地布置。

亦可以从用暗梁形式来配置。

（暗梁形式详“空心楼盖规程”）图3无梁楼盖柱上板带的划分3.内力计算（空心楼盖规程）（1）拟梁法（2）直接设计法（3）等代框架法等代框架法是把整个结构分别沿纵、横柱列划分为具有“等代框架柱”和“等代框架梁”的纵向等代框架和横向等代框架。

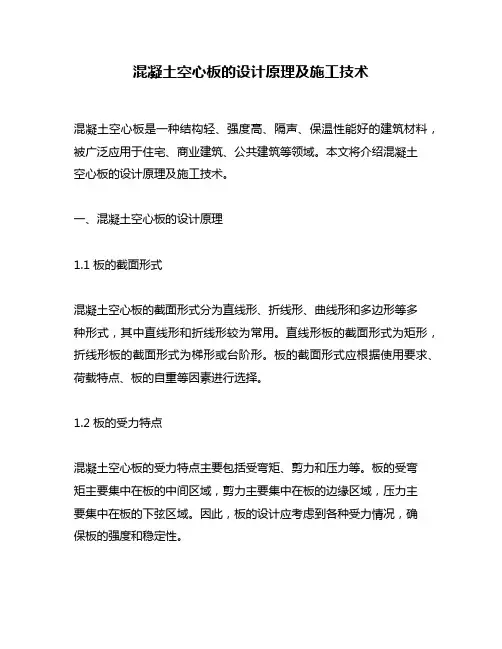

混凝土空心板的设计原理及施工技术混凝土空心板是一种结构轻、强度高、隔声、保温性能好的建筑材料，被广泛应用于住宅、商业建筑、公共建筑等领域。

本文将介绍混凝土空心板的设计原理及施工技术。

一、混凝土空心板的设计原理1.1 板的截面形式混凝土空心板的截面形式分为直线形、折线形、曲线形和多边形等多种形式，其中直线形和折线形较为常用。

直线形板的截面形式为矩形，折线形板的截面形式为梯形或台阶形。

板的截面形式应根据使用要求、荷载特点、板的自重等因素进行选择。

1.2 板的受力特点混凝土空心板的受力特点主要包括受弯矩、剪力和压力等。

板的受弯矩主要集中在板的中间区域，剪力主要集中在板的边缘区域，压力主要集中在板的下弦区域。

因此，板的设计应考虑到各种受力情况，确保板的强度和稳定性。

1.3 板的设计荷载混凝土空心板的设计荷载包括建筑物自重、活载荷载和风荷载等。

其中，建筑物自重是混凝土空心板最主要的荷载。

活载荷载包括人员、家具、机器设备等荷载，应根据使用要求和规范要求进行计算。

风荷载是混凝土空心板的重要荷载之一，应根据使用场所、风速等因素进行计算。

1.4 板的设计参数混凝土空心板的设计参数包括板厚、板高、洞口尺寸、洞口位置、箍筋配筋等。

板厚应根据使用要求、荷载特点、板的自重等因素进行选择。

板高和洞口尺寸应根据使用要求和规范要求进行选择。

洞口位置应考虑到板的受力情况和使用要求。

箍筋配筋应根据板的受力特点和规范要求进行设计。

二、混凝土空心板的施工技术2.1 板的制作混凝土空心板的制作应根据设计要求进行，包括模板制作、钢筋加工、混凝土搅拌、浇筑、养护等过程。

模板应按照设计要求制作，保证板的几何尺寸和表面光洁度。

钢筋应根据设计要求进行加工，保证钢筋的质量和尺寸精度。

混凝土应按照设计配合比进行搅拌，保证混凝土的均匀性和强度。

浇筑时应注意控制混凝土的流动性和振捣质量，避免板的表面出现裂缝和气孔。

养护应按照设计要求进行，保证混凝土的强度和耐久性。

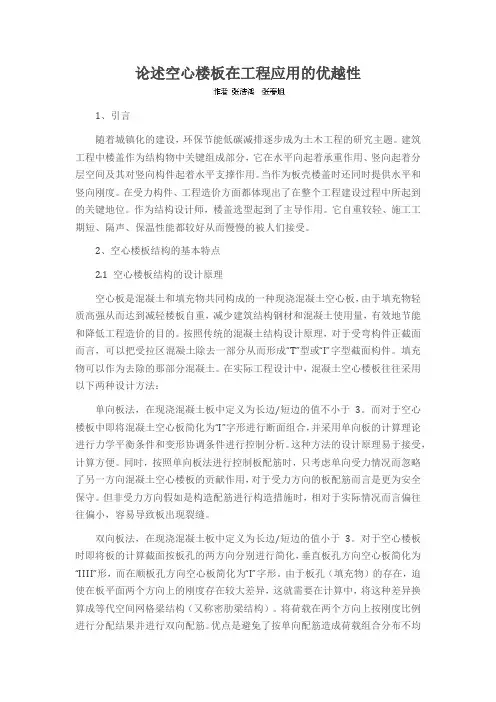

论述空心楼板在工程应用的优越性1、引言随着城镇化的建设，环保节能低碳减排逐步成为土木工程的研究主题。

建筑工程中楼盖作为结构物中关键组成部分，它在水平向起着承重作用、竖向起着分层空间及其对竖向构件起着水平支撑作用。

当作为板壳楼盖时还同时提供水平和竖向刚度。

在受力构件、工程造价方面都体现出了在整个工程建设过程中所起到的关键地位。

作为结构设计师，楼盖选型起到了主导作用。

它自重较轻、施工工期短、隔声、保温性能都较好从而慢慢的被人们接受。

2、空心楼板结构的基本特点2.1 空心楼板结构的设计原理空心板是混凝土和填充物共同构成的一种现浇混凝土空心板，由于填充物轻质高强从而达到减轻楼板自重，减少建筑结构钢材和混凝土使用量，有效地节能和降低工程造价的目的。

按照传统的混凝土结构设计原理，对于受弯构件正截面而言，可以把受拉区混凝土除去一部分从而形成“T”型或“I”字型截面构件。

填充物可以作为去除的那部分混凝土。

在实际工程设计中，混凝土空心楼板往往采用以下两种设计方法：单向板法，在现浇混凝土板中定义为长边/短边的值不小于3。

而对于空心楼板中即将混凝土空心板简化为“I”字形进行断面组合，并采用单向板的计算理论进行力学平衡条件和变形协调条件进行控制分析。

这种方法的设计原理易于接受，计算方便。

同时，按照单向板法进行控制板配筋时，只考虑单向受力情况而忽略了另一方向混凝土空心楼板的贡献作用，对于受力方向的板配筋而言是更为安全保守。

但非受力方向假如是构造配筋进行构造措施时，相对于实际情况而言偏往往偏小，容易导致板出现裂缝。

双向板法，在现浇混凝土板中定义为长边/短边的值小于3。

对于空心楼板时即将板的计算截面按板孔的两方向分别进行简化，垂直板孔方向空心板简化为“II II”形，而在顺板孔方向空心板简化为“I”字形。

由于板孔（填充物）的存在，迫使在板平面两个方向上的刚度存在较大差异，这就需要在计算中，将这种差异换算成等代空间网格梁结构（又称密肋梁结构）。

混凝土空心板的设计原理与施工技术一、前言混凝土空心板是一种非常常见的建筑结构，它具有轻质、高强、隔热、隔声等优点，被广泛应用于建筑领域。

本文将详细介绍混凝土空心板的设计原理与施工技术。

二、混凝土空心板的设计原理1. 混凝土空心板的结构形式混凝土空心板一般采用一层或多层混凝土板作为上下承载层，并在两层混凝土板之间设置一定距离的筋网或筋带，形成一定的腔内空间。

混凝土空心板的截面形状一般为矩形、T形或I形。

2. 混凝土空心板的荷载特点混凝土空心板的荷载特点主要有以下几个方面：（1）自重荷载：混凝土空心板的自重荷载是其主要的荷载之一。

（2）活荷载：混凝土空心板的活荷载包括人员荷载、家具荷载、雨水荷载等。

（3）静荷载：混凝土空心板的静荷载包括风荷载、地震荷载等。

3. 混凝土空心板的设计原则混凝土空心板的设计原则主要包括以下几个方面：（1）按照国家相关规范和标准进行设计。

（2）根据混凝土空心板的荷载特点进行合理的受力分析和计算。

（3）合理选择混凝土材料和钢筋材料，确保混凝土空心板的强度和稳定性。

（4）合理设置混凝土空心板的截面形状和尺寸，以满足其受力要求。

（5）合理设置混凝土空心板的筋网或筋带，以提高其承载能力。

三、混凝土空心板的施工技术1. 混凝土空心板的制作混凝土空心板的制作一般采用预制构件的方式进行，具体操作步骤如下：（1）制作模板：根据设计要求制作混凝土空心板的模板。

（2）预先加工筋网或筋带：根据设计要求预先加工好混凝土空心板的筋网或筋带。

（3）混凝土浇筑：在模板内放置好预先加工好的筋网或筋带后，进行混凝土的浇筑。

（4）养护：混凝土浇筑后，需要进行养护，以确保混凝土的强度和稳定性。

2. 混凝土空心板的安装混凝土空心板的安装具体操作步骤如下：（1）预处理：在进行混凝土空心板安装前，需要对其进行预处理，将其清洗干净。

（2）安装定位：将混凝土空心板按照设计要求进行定位，并进行水平调整。

（3）焊接连接件：将混凝土空心板与钢结构进行焊接连接。

内力分析与计算方法
1 2 3
弹性力学方法
采用弹性力学的基本原理和方法，对楼板进行内 力分析，计算弯矩、剪力、扭矩等内力。
有限元方法
利用有限元软件建立楼板的有限元模型，进行内 力分析和计算。该方法适用于复杂结构和非线性 问题。
塑性设计方法
在弹性力学方法的基础上，考虑材料的塑性性质， 对楼板进行塑性内力分析和设计。该方法可提高 结构的抗震性能。
筑物的整体性能。
通过实验验证和数值模拟分析，证明了 本文还探讨了不同参数对现浇空心楼板 该设计方法的可行性和优越性。与传统 性能的影响，如空心率、混凝土强度等 实心楼板相比，空心楼板在相同荷载作 级、钢筋配置等。这些研究成果为工程 用下具有更小的变形和更好的抗震性能。 师在实际工程中进行楼板设计提供了有
混凝土浇筑
在空心管安装完成后，进行混凝土浇筑。 浇筑时应从一端向另一端推进，确保混凝 土充分填满空心管间的空隙。
空心管安装
在钢筋绑扎完成后，将预制好的空心管按 照设计要求放置在指定位置，并用铁丝或 钢筋固定好。
施工过程中注意事项
严格控制材料质量
确保使用的钢筋、混凝土等材料符合设计要 求和相关标准。
加强对空心楼板抗震性能的研究，通过改进设计 方法和采用先进的抗震技术，提高建筑物的抗震 能力。
THANKS FOR WATCHING
感谢您的观看
06 工程实例分析
工程概况介绍
工程地点
中国某大型城市核 心区域
结构类型
钢筋混凝土框架-核 心筒结构
工程名称
某商业综合体项目
建筑面积
约20万平方米
设计单位
国内知名建筑设计 研究院
结构设计方案展示
楼板类型选择

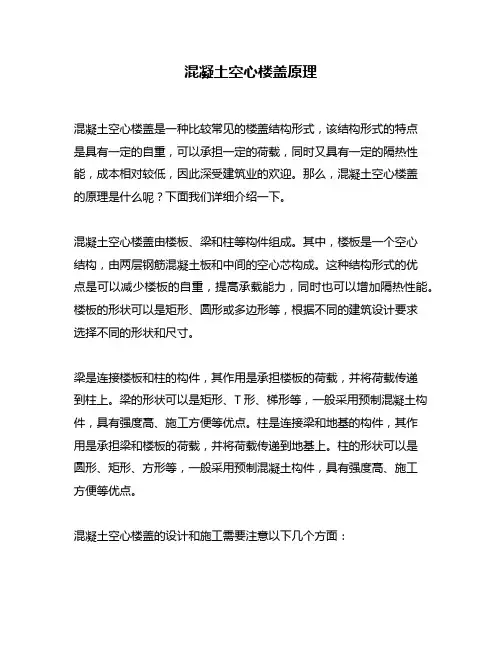

混凝土空心楼盖原理混凝土空心楼盖是一种比较常见的楼盖结构形式，该结构形式的特点是具有一定的自重，可以承担一定的荷载，同时又具有一定的隔热性能，成本相对较低，因此深受建筑业的欢迎。

那么，混凝土空心楼盖的原理是什么呢？下面我们详细介绍一下。

混凝土空心楼盖由楼板、梁和柱等构件组成。

其中，楼板是一个空心结构，由两层钢筋混凝土板和中间的空心芯构成。

这种结构形式的优点是可以减少楼板的自重，提高承载能力，同时也可以增加隔热性能。

楼板的形状可以是矩形、圆形或多边形等，根据不同的建筑设计要求选择不同的形状和尺寸。

梁是连接楼板和柱的构件，其作用是承担楼板的荷载，并将荷载传递到柱上。

梁的形状可以是矩形、T形、梯形等，一般采用预制混凝土构件，具有强度高、施工方便等优点。

柱是连接梁和地基的构件，其作用是承担梁和楼板的荷载，并将荷载传递到地基上。

柱的形状可以是圆形、矩形、方形等，一般采用预制混凝土构件，具有强度高、施工方便等优点。

混凝土空心楼盖的设计和施工需要注意以下几个方面：1. 楼板的厚度应根据荷载大小和跨度大小合理选取，一般不小于120mm，大跨度时可以采用加劲筋的方式增加强度。

2. 梁的净跨度应根据设计要求和现场情况合理选定，一般不大于6m，同时需要考虑梁的强度和刚度等因素。

3. 柱的截面尺寸应根据荷载大小和高度确定，一般采用方形或圆形截面，截面尺寸应大于200mm×200mm或直径应大于200mm。

4. 楼板和梁的钢筋配筋应按照设计要求进行，一般要求钢筋的抗拉强度不小于400MPa，抗压强度不小于300MPa。

5. 混凝土的配合比应根据设计要求进行调整，以保证混凝土的强度和耐久性。

总之，混凝土空心楼盖是一种经济实用的楼盖结构形式，其原理是通过合理的楼板、梁和柱的组合，承担楼盖荷载并将荷载传递到地基上。

在设计和施工中需要注意各个构件之间的协调和配合，以保证楼盖的强度和稳定性。

混凝土空心楼盖的原理混凝土空心楼盖是一种常用的建筑结构形式，它在楼宇建设中发挥着重要的作用。

本文将深入探讨混凝土空心楼盖的原理、结构设计以及其在建筑中的应用。

从基础知识到设计原则，我们将一步步介绍，以助您更全面、深刻地理解这一主题。

一、混凝土空心楼盖的原理混凝土空心楼盖通过在楼板的内部预留空心结构，既减轻了楼板的自重，又提高了楼板的承载力和抗震性能。

其原理基于以下几个关键要素：1.结构强度优化：通过在楼板内部设置空心区域，可以大幅减轻楼板的自重，降低了对支撑结构的荷载要求。

这样在保持足够强度的前提下，减小了结构物的整体重量，提高了建筑物的承载能力。

2.抗震性能提升：混凝土材料具有良好的抗震性能，而空心结构的设置进一步增强了抗震性能。

空心区域可以减小楼板的惯性力矩，使其在地震等外力作用下具有更好的变形能力，从而降低了可能发生的破坏程度。

3.施工便利性：相比实心楼板，混凝土空心楼盖的施工更加灵活和高效。

通过在模板中设置空心区域，不仅减少了材料的使用量，还提高了施工速度。

空心区域可以方便地集成电线、管道等建筑设备，进一步提高了楼盖的功能性。

二、混凝土空心楼盖的结构设计混凝土空心楼盖的结构设计涉及多个关键要素，包括楼盖的厚度、钢筋布置、预留空心区域的形状和尺寸等。

以下是一些常见的结构设计原则：1.厚度设计：楼盖的厚度应根据设计荷载和楼面破坏的限制条件来确定。

一般来说，楼盖的最小厚度应满足强度和刚度的要求，确保其在使用过程中不发生过度的变形或开裂。

2.钢筋布置：钢筋在混凝土空心楼盖中起到增强结构强度和抗裂性能的作用。

在设计中，应根据楼盖的受力情况和预留空心区域的位置，合理布置钢筋，并考虑钢筋的保护层厚度。

3.空心区域设计：预留的空心区域形状和尺寸应根据楼盖的功能需求和结构要求进行设计。

常见的空心形式包括长方形、正方形和圆形等，其尺寸和位置应根据实际情况来确定，并考虑施工和设备集成的便利性。

三、混凝土空心楼盖的应用混凝土空心楼盖在建筑中具有广泛的应用，特别是在商业建筑、住宅楼和工业厂房等领域。

空心楼盖方案空心楼盖方案1. 简介空心楼盖，也称为空心楼板，是指在建筑结构中采用空心的楼板构造方式。

相比于传统实心楼板，空心楼盖具有更轻、更节能等优点，因此在现代建筑中得到了广泛的应用。

本文将详细介绍空心楼盖方案的设计理念、材料选择和施工工艺等内容。

2. 设计理念空心楼盖的设计理念是在尽可能减少楼板自重的同时，保证楼板的承载能力和刚度。

具体而言，设计空心楼盖时需要考虑以下几个方面：2.1 结构稳定性空心楼盖的设计首要考虑结构的稳定性，确保楼板在使用过程中不发生倾斜、下沉等问题。

设计时要充分考虑楼板支撑结构的强度和刚度，采用适当的支座布置方式，并充分考虑楼板的负荷承载能力。

2.2 材料选择在材料选择上，要选择适合的轻质材料作为空心楼盖的填充物，常见的材料有聚苯板、珍珠岩等。

这些材料具有较低的密度，可以有效降低楼盖的自重，同时具有良好的隔热和隔音性能。

2.3 施工工艺在施工工艺上，要注意空心楼盖的施工过程中的每个环节。

包括模板安装、骨架加固、填充物安装等。

特别需要注意的是填充物的均匀分布和固定，以保证楼盖的稳定性和使用寿命。

3. 材料选择3.1 填充物材料常见的填充物材料包括聚苯板和珍珠岩。

聚苯板具有轻质、隔热和隔音的特点，是比较常见的选择；而珍珠岩则具有更低的导热系数和更好的耐火性能。

3.2 结构材料空心楼盖的结构材料通常选择混凝土或钢筋混凝土。

混凝土具有较好的抗压强度和稳定性，适合作为楼盖的结构材料；而钢筋混凝土则通过钢筋的加入，提高了楼盖的抗拉强度和承载能力。

4. 施工工艺4.1 模板安装空心楼盖的施工过程需要设置适当的模板来支撑楼板的施工。

模板的安装应保证平整、稳固并符合设计要求，以确保楼板的几何形状和尺寸的准确性。

4.2 骨架加固在模板安装完成后，需要进行骨架的加固工作。

骨架的加固通常采用钢筋混凝土的形式，通过加入钢筋来提高楼板的承载能力和刚度。

4.3 填充物安装填充物的安装是空心楼盖施工过程中非常重要的一步。

混凝土空心板的设计原理及施工技术一、前言混凝土空心板是一种常用的建筑结构材料，在现代建筑中被广泛应用。

其特点是轻质、高强度、隔音、隔热等优点，适用于大跨度建筑的屋顶和楼板等结构。

本文将从混凝土空心板的设计原理和施工技术两方面进行详细分析。

二、设计原理1. 混凝土空心板的构成混凝土空心板由两层钢筋网和中间的混凝土层组成。

钢筋网通常使用Q235A或Q345B的钢筋，网格间距一般为200mm，直径为5mm或6mm。

混凝土层一般为6cm至8cm，其厚度根据混凝土的强度等级和跨度大小进行设计。

2. 设计原则混凝土空心板的设计应遵循以下原则：（1）强度原则：混凝土空心板的承载能力应符合规范要求，以保证其在使用过程中的安全性。

（2）稳定原则：混凝土空心板应满足规范要求的稳定性，以保证其在使用过程中不会出现倒塌等危险情况。

（3）经济原则：混凝土空心板的设计应考虑到经济性，以尽可能降低造价。

3. 设计方法混凝土空心板的设计方法一般分为两种：弹性设计和极限状态设计。

其中，弹性设计适用于小跨度、负荷较小的混凝土空心板；极限状态设计适用于大跨度、负荷较大的混凝土空心板。

（1）弹性设计弹性设计的基本原理是根据材料的弹性特性，通过计算得出混凝土空心板在工作荷载下的应力和变形，进而判断其是否符合规范要求。

其计算公式如下：σ = Mx / I + Wy / qε = My / EI + Wy^2 / 2qEI其中，σ为混凝土空心板在截面上的应力；Mx为截面上关于x轴的弯矩；I为截面惯性矩；Wy为截面上的剪力；q为混凝土空心板的单位宽度重量；ε为混凝土空心板在截面上的应变；My为截面上关于y轴的弯矩；E为混凝土的弹性模量。

（2）极限状态设计极限状态设计的基本原理是根据混凝土空心板在极限状态下的承载能力进行设计。

其计算公式如下：N + M / z ≤ NRd其中，N为混凝土空心板的轴向力；M为混凝土空心板的弯矩；z为钢筋的有效截面高度；NRd为混凝土空心板在规定极限状态下的承载能力。

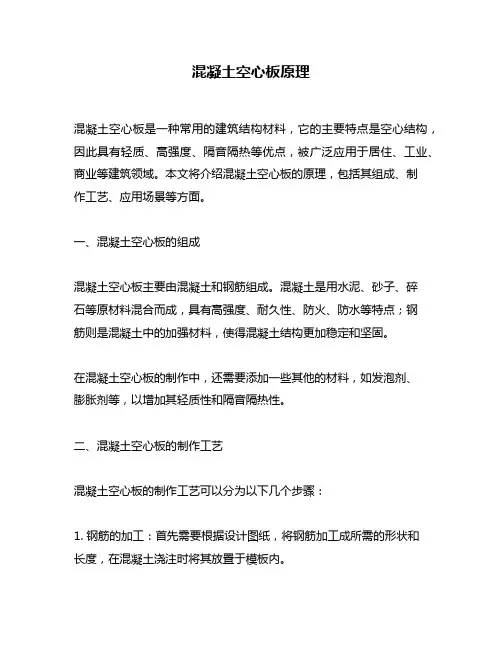

混凝土空心板原理混凝土空心板是一种常用的建筑结构材料，它的主要特点是空心结构，因此具有轻质、高强度、隔音隔热等优点，被广泛应用于居住、工业、商业等建筑领域。

本文将介绍混凝土空心板的原理，包括其组成、制作工艺、应用场景等方面。

一、混凝土空心板的组成混凝土空心板主要由混凝土和钢筋组成。

混凝土是用水泥、砂子、碎石等原材料混合而成，具有高强度、耐久性、防火、防水等特点；钢筋则是混凝土中的加强材料，使得混凝土结构更加稳定和坚固。

在混凝土空心板的制作中，还需要添加一些其他的材料，如发泡剂、膨胀剂等，以增加其轻质性和隔音隔热性。

二、混凝土空心板的制作工艺混凝土空心板的制作工艺可以分为以下几个步骤：1. 钢筋的加工：首先需要根据设计图纸，将钢筋加工成所需的形状和长度，在混凝土浇注时将其放置于模板内。

2. 模板的制作：模板是制作混凝土空心板的关键，需要根据设计要求制作出所需的空心结构模板。

模板的内部空洞大小和分布方式可以根据实际情况进行调整。

3. 混凝土的浇注：在模板内放置好钢筋后，需要将混凝土浇注至模板内，并且震动、压实以达到所需的密度和强度。

4. 发泡剂的加入：待混凝土开始凝固时，需将发泡剂加入混凝土中，使其产生泡沫，从而形成空心结构。

5. 膨胀剂的加入：在发泡剂产生泡沫的同时，需要将膨胀剂加入混凝土中，使其产生微小的气孔，从而形成隔音隔热的效果。

6. 模板的拆卸：待混凝土完全凝固后，需要将模板拆卸，并进行后续的修整和加工。

三、混凝土空心板的应用场景混凝土空心板由于其轻质、高强度、隔音隔热等特点，被广泛应用于各个领域。

其中，其主要应用场景包括以下几个方面：1. 住宅建筑：混凝土空心板可用于住宅建筑的楼板和隔墙等部位，具有轻质、隔音、隔热等优点，能够提高居住舒适度。

2. 工业建筑：混凝土空心板可用于工业建筑的屋面和墙体等部位，具有高强度、耐久性等特点，能够保证工业建筑的稳定性和安全性。

3. 商业建筑：混凝土空心板可用于商业建筑的楼板和隔墙等部位，具有轻质、隔音、隔热等优点，能够提高商业建筑的舒适度和环保性。

高强薄壁管及现浇砼空心楼盖设计原理深圳市星百胜建筑科技开发有限公司空心无梁楼盖体系设计原理深圳市星百胜建筑科技开发有限公司持有的专利技术空心无梁楼盖进行了大量的材料试验、结构试验和工程实践，并结合近年来积累的工程设计、施工经验，广泛征询有关单位和专家意见，特编制本技术资料。

一、空心无梁楼盖设计及施工简介：现浇空心无梁楼盖应归类于现浇空心平板之中，是采用与混凝土紧密结合的高强复合薄壁管现浇成型的空心平板，空心无梁楼盖是集新技术、新材料及新施工方法于一身的高新技术产物之一。

高强复合薄管是一根一定长度两端封闭、壁厚3~5mm的高强空心管。

与混凝土共同工作具有优良的特性。

施工时薄壁管沿一个方向布臵，管与管之间对接且留有一定长度的肋，其施工构造如下图：设计计算方面，空心无梁楼盖体系按照“空间等代框架”的原则进行计算，柱与柱之间布臵暗梁，通过现浇实心暗梁与现浇空心楼盖上下翼缘紧密接合形成加强的扁框架梁。

空心开梁楼盖沿顺管方向为“工”字形截面，有可靠的传力保证。

在垂直管方向楼板内配臵了肋间钢筋可形成空间桁架的传力构件，垂直管方向最薄弱处仅存在上下翼缘，为了保证上下翼缘共同工作且在垂直管方向有可靠的传力途径，必须采取相应措施提高楼板的整体性，所以空心管的排放为一根根对接，中间留肋以增强楼板整体性，使楼板形成明显的双向受力特性。

二、空心无梁楼盖抗力侧力设计：采用空心无梁楼盖结构体系的工程由于其自重轻，板厚h很大，建筑物抗侧移刚度也较大，采用空心无梁楼盖的建筑工程具有较好的抗震性能，空心无梁楼板不同于普通有梁楼板体系中的楼板，普通有梁楼板体系中的楼板参与抵抗水平地震作用是通过调整梁刚度放大系数考虑，在设计计算和构造措施方面楼板本身是不做抗震设计的，仅考虑承担垂直荷截，其内力可通过静力计算手册查得，而空心无梁楼盖由于板厚h很大，它本身可直接参与抵抗水平地震作用，通过暗梁和现浇的空心楼盖形成加强的扁框架梁。

楼板其本身在靠近柱和暗梁的一定范围内是框架梁的一部分，此范围内的楼板具有框架梁的受力特性，应满足框架梁的受力要求。

混凝土空心板的设计与施工原理一、前言混凝土空心板作为一种常见的建筑构件，具有轻质、高强、隔声、隔热等特点，广泛应用于住宅、商业、工业建筑等领域。

本文将从混凝土空心板的设计和施工两个方面，详细介绍混凝土空心板的原理。

二、混凝土空心板的设计原理1. 材料选择混凝土空心板的设计需要根据具体的使用要求和施工条件选择合适的材料。

常用的材料包括水泥、砂、石子、轻质骨料、膨胀剂等。

其中，轻质骨料是制作混凝土空心板的关键材料，它可以减轻混凝土的自重，提高混凝土的强度和稳定性，同时还可以改善混凝土的隔热和隔声性能。

2. 结构设计混凝土空心板的结构设计需要根据具体的使用要求和施工条件确定。

一般情况下，混凝土空心板的结构设计包括板厚、板宽、板长、板间距、板边缘设计等。

其中，板厚的设计需要考虑混凝土的强度、轻质骨料的种类和密度、板的跨度和荷载等因素。

板宽、板长、板间距的设计需要根据具体的使用要求和施工条件确定。

板边缘设计则需要考虑混凝土的抗裂性能和美观度。

3. 施工工艺混凝土空心板的施工工艺包括制作混凝土、浇注混凝土、养护混凝土等环节。

制作混凝土需要将水泥、砂、石子、轻质骨料和膨胀剂按照一定比例混合后拌和成混凝土。

浇注混凝土需要将混凝土倒入模板中，然后进行振动、夯实等处理，使混凝土均匀密实。

养护混凝土需要控制混凝土的温度、湿度和保持一定时间，以保证混凝土的强度和稳定性。

三、混凝土空心板的施工原理1. 模板制作混凝土空心板的施工需要制作模板，模板的制作需要根据混凝土空心板的结构设计确定。

模板的制作材料一般采用高强度的钢板或木板，材料的选择需要考虑模板的使用寿命、承重能力和容易拆卸等因素。

2. 预制空心板预制空心板需要根据混凝土空心板的结构设计，在模板中浇注混凝土，然后进行振动、夯实等处理，使混凝土均匀密实。

预制空心板需要在一定的时间内进行养护，以保证混凝土的强度和稳定性。

预制空心板在制作完成后，需要进行质量检验和验收，以保证制作质量符合要求。

混凝土空心板的原理和优点一、引言混凝土空心板是一种常见的建筑构件，它具有轻质、高强、抗震、隔热、防火等优点，在建筑设计中得到了广泛应用。

本文将从混凝土空心板的原理和优点两个方面进行详细介绍。

二、混凝土空心板的原理混凝土空心板是由两层钢筋网片之间，通过钢筋连接器将其分隔成若干个独立的空心室。

混凝土空心板的厚度一般为80-200mm，宽度为600-1200mm，长度根据需要可定制。

混凝土空心板的制作过程一般分为以下几个步骤：1.制作钢筋网片。

将直径为5-12mm的钢筋按照一定的距离间隔交错排列，焊接成网片。

2.制作钢筋连接器。

将直径为8-12mm的钢筋弯曲成U型，然后通过焊接或螺栓连接成连接器。

3.将钢筋网片和连接器按照一定的间距和方式组装成空心板模板。

4.在模板内浇注混凝土，待混凝土凝固后，拆除模板，得到混凝土空心板。

混凝土空心板的原理主要是利用钢筋连接器将两层钢筋网片连接在一起，形成若干个独立的空心室。

混凝土充填在空心室内，形成整体结构。

相比实心混凝土板，混凝土空心板的重量更轻，强度更高，耐久性更好，施工更方便，因此在建筑中得到了广泛应用。

三、混凝土空心板的优点1.轻质混凝土空心板采用钢筋网片作为骨架，中间空心，重量轻，比实心混凝土板轻30%-50%左右，减轻了建筑自重，减小了地基压力，降低了建筑物的地震反应力。

2.高强混凝土空心板的钢筋网片骨架具有较高的强度和韧性，混凝土填充在骨架内部形成整体结构，使混凝土空心板具有较高的承载能力和抗震性能。

3.抗震混凝土空心板的钢筋网片骨架和混凝土填充体形成了整体结构，具有一定的柔性和韧性，能够在地震中承受一定的变形和振动，降低了建筑物的损坏程度。

4.隔热混凝土空心板的中间空心部分可以填充保温材料，形成隔热层，有效地减小了建筑物的能耗，增强了建筑物的节能性能。

5.防火混凝土空心板中的混凝土具有较好的耐火性能，能够有效地防止火灾蔓延，提高了建筑物的安全性。

6.施工方便混凝土空心板的制作和安装过程简单，不需要复杂的模板和支撑结构，能够快速地完成安装和拆卸，提高了施工效率和工程质量。

混凝土空心板设计原理与施工一、混凝土空心板的定义混凝土空心板是一种中空的预制构件，其横截面呈现出一系列的梁和短柱。

其主要特点是空心，内部存在着许多的空洞，这些空洞可以降低其自重，同时也可以用于穿线、安装设备等。

二、混凝土空心板设计原理1、荷载传递原理混凝土空心板的荷载传递原理是将荷载通过板面分布到两个相邻的梁上，然后再由梁传递到柱上，最终由柱传递到基础上。

因此，在设计混凝土空心板时，需要考虑荷载的大小、分布方式、荷载传递路径等因素。

2、板的受力分析由于混凝土空心板是一种中空的预制构件，其在受力分析时需要考虑板的整体受力以及板内的应力分布。

板的整体受力可分为弯曲、剪切和压力等三种情况。

板内部应力的分布主要受到荷载大小、荷载分布方式、板的截面形状、板的材料强度等因素的影响。

3、板的截面形状设计混凝土空心板的截面形状设计是关键的一步。

板的截面形状将直接影响到板的强度和刚度。

通常情况下，板的截面形状采用矩形或T形截面设计。

在设计时需要考虑到受力分析、板的自重、施工工艺等因素。

4、板的材料选择混凝土空心板的材料选择主要包括混凝土和钢筋。

混凝土的强度等级应根据设计荷载确定，并应满足国家相关标准的要求。

钢筋的选择应根据板的受力分析确定，并应满足国家相关标准的要求。

5、板的连接设计混凝土空心板的连接设计是指板与梁、柱、基础等其他构件的连接方式。

连接方式应根据设计荷载和板的受力分析确定，并应满足国家相关标准的要求。

一般情况下，板与梁、柱的连接采用焊接或螺栓连接方式，板与基础的连接采用锚固方式。

三、混凝土空心板施工1、板的制作混凝土空心板的制作采用预制方式。

首先，在模板中浇筑混凝土，然后在混凝土未完全固化之前将模板拆除，形成中空的板。

在制作过程中需注意模板的精度、混凝土的配合比、振捣程度等因素。

2、板的安装混凝土空心板的安装需要注意以下几点：（1）安装前需对板进行质量检查，检查其尺寸、强度等是否符合设计要求；（2）板的安装应按照设计图纸要求进行，严格按照安装顺序进行；（3）板的安装应注意安全，如需使用吊装机械，应进行严格的安全检查；（4）板的安装应保证连接的精度和牢固性，避免出现连接松动等问题。

空心楼板设计原理及适用范围1、薄壁方箱简介在现浇混凝土楼盖中有规则埋入内置薄壁方箱模,使钢筋混凝土楼盖内部形成一定间隔双向网格现浇肋的钢筋混凝土空心楼盖,薄壁方箱是一种全内置芯模,能有效约束现浇混凝土的变形和挠度,具有重量轻、强度高的优点.薄壁方箱主要为正方形或长方形空腔体,一般边长尺寸为500mm*500mm、600mm*600mm、700mm*700mm、800mm*800mm.薄壁方箱是一种正方形或长方形的薄壁空心小尺寸全封闭无通孔箱体.方便现浇砼均匀流入方箱底部,形成空心楼盖.是内置芯模品种之一.2、空心楼盖诞生的力学原理：工程结构中最大量的是受弯构件,由受拉区和受压区构成,拉力和压力集中在截面的上下两侧构成力矩,而截面中部对抗力的影响很小,将这部分混凝土挖去,形成空心,其抗弯承载力基本未受到影响.在一般情况下可以节省砼30～50%.由于现浇混凝土空心板在不增加混凝土用量的前提下大幅增加板的厚度,充分发挥板中混凝土和钢筋的使用效率,因此现浇混凝土空心楼盖在大跨度及地下车库的使用中具有巨大的技术优势！3、柱支承空心楼盖(无明梁)的受力机理：柱支承楼盖受力原理同无梁楼盖完全一样.无梁楼盖是一种不设梁、楼板直接支承在柱上的板柱体系.根据柱顶是否设置柱帽,可将其分为有柱帽无梁搂盖[见图3(a)]和无柱帽无梁楼盖[见图3(b)]两种类型.有柱帽无梁楼盖的平板、柱帽和柱的混凝土同时浇灌.柱帽的设置,使平板与柱的连接较好,板的计算跨度减小,板上荷载更为有效地传递到柱上,对板和柱的受力较为有利.但是,柱帽的支模和配筋构造比较复杂,室内景观效果较差,因此,实际工程中的无梁楼盖常做成无柱帽无梁楼盖（但务必要保证冲切验算满足！）,或称为平板式无梁楼盖.这种楼盖底面平整．施工简便,室内景观效果好,可以省去吊顶,但板柱连接效果及受力方面比有柱帽无梁楼盖要差一些.从前面的讨论中可知,在无梁楼盖中,可以将楼板划分成柱上板带和跨中板带[见图4],柱上板带起着双向板肋形楼盖中梁的作用.当柱围成的板区格长边与短边边长之比不大干3时,板上的荷载是通过两个方向的柱上板带传递给墙和柱的.板柱结构的裂缝形成规律,一般在板顶面时在柱帽附近,板底时一般在跨中板带处.因此,柱帽对于荷载较大时是很有必要存在的,不仅仅是因为能减少计算跨度,降低配筋,更因为能减少板面裂缝形成和开展！4、空心楼盖的使用范围：1．大跨度和大荷载、大空间的多层和高层建筑、如：商业楼、办公楼、图书馆、展览馆、教学楼、车站、多层停车场等大中型公共建筑和工业厂房、仓库.2．需灵活间隔、或经常改变使用用途的建筑,如：宾馆、娱乐场所、住宅、公寓等.3．采用集中式空调的建筑.4．特殊隔音、保暖要求的建筑.5．有建筑层高限制的建筑,如地下车库.。

混凝土中空心板的设计原理混凝土中空心板是一种常见的建筑结构，其设计原理与实现涉及多个领域，如结构力学、材料力学、施工技术等。

本文将从以下几个方面介绍混凝土中空心板的设计原理：构造形式、受力情况、材料性能、设计方法、施工工艺等。

一、构造形式混凝土中空心板是一种由两层混凝土薄板间隔一定距离组成的板状结构，中间形成一系列相互连通的空腔。

常见的中空板构造形式有直线形、弧形、波浪形等多种形式，根据实际需求进行选用。

二、受力情况混凝土中空心板在使用过程中主要承受以下几种受力情况：自重荷载、活载荷载、风荷载、地震荷载等。

其中，自重荷载是中空板最主要的荷载，因此在设计过程中需要充分考虑中空板的自重，并采用合理的减轻自重的措施。

三、材料性能混凝土中空心板的材料主要包括混凝土和钢筋。

混凝土的性能包括强度、抗裂性、耐久性等，需要根据具体的使用要求进行选择。

钢筋的性能包括抗拉强度、弹性模量等，需要根据受力情况进行选用。

四、设计方法混凝土中空心板的设计需要采用多种方法进行计算和分析，包括有限元方法、弹性理论、塑性理论等。

其中，有限元方法是目前应用最广泛的一种方法，能够较好的反映中空板的实际受力情况，但需要较高的计算能力和较长的计算时间。

在设计过程中需要考虑的因素包括中空板的几何尺寸、材料性能、受力情况、施工工艺等，通过计算得出中空板的强度、刚度、变形等指标，以保证中空板在使用过程中的安全和可靠性。

五、施工工艺混凝土中空心板的施工需要采用一定的工艺，包括模板制作、钢筋加工、混凝土浇注、养护等。

在施工过程中需要注意中空板的连接方式、空腔的布置、缝隙的处理等细节问题，以保证中空板的整体性和稳定性。

总之，混凝土中空心板的设计涉及多个方面，需要综合考虑材料性能、受力情况、构造形式、设计方法、施工工艺等多个因素，以保证中空板在使用过程中的安全可靠性。

混凝土空心楼盖技术实用设计原理郑州东飞建材有限公司技术部一、混凝土空心楼盖技术混凝土空心楼盖的关键构件是置于混凝土楼板内的GRC高强预制薄壁管，它作为永久性模体被用于现浇钢筋混凝土空心板中。

预制薄壁管的外径一般为100mm～500mm，长度一般为500mm～2000mm，管壁厚6～8mm。

由于该产品为水泥制品，它与混凝土共同工作具有优良的特性。

预制薄壁管沿一个方向布置，管与管之间对接留有一定长度的缝隙作为加强肋，其布置及构造详下图：设计计算方面，现浇混凝土空心楼盖按照“空间等代框架”法进行三维计算分析，柱与柱之间设置暗梁，通过现浇实心暗梁与现浇空心楼盖上下翼缘紧密结合形成加强框架扁梁。

空心暗梁楼盖沿顺管方向为“工”字形截面。

在垂直管方向最薄弱处仅有上下翼缘，为了保证上下翼缘共同工作，必须采取相应措施提高楼板的整体性，空心管的排放为一根根对接，中间留肋以增强楼板整体性，使楼板形成明显的双向受力特性。

二、混凝土空心楼盖的设计计算现浇空心楼盖自身有一定的空隙率（一般为35％～55％），自重减轻很多，对抗震极为有利；此种楼盖的厚度较一般实心平板的厚度大，其平面内外的刚度均较大，建筑物整体的抗侧移刚度提高许多；采用现浇混凝土空心楼盖的建筑工程一般具有较好的抗震性能。

现浇凝凝土空心楼盖采用“等代框架法”与竖向构件及支撑一起进行结构三维分析。

目前，TBSA及PKPM系列软件均可用于此种结构类型的计算，结构的竖向构件及支撑按普通梁板结构进行输入。

现浇混凝土暗梁空心楼盖可用于框架、剪力墙、框架—剪力墙、框架—核心筒、板柱、板柱—剪力墙等结构。

其中板柱结构适用于非地震区，地震区可采用板柱—剪力墙结构。

现浇混凝土空心楼盖大体可分为边支承板楼盖结构和柱支承楼盖结构两种。

边支承板楼盖可仅考虑承受竖向荷载，楼板周边支承构件应考虑承受竖向荷载、水平荷载和地震作用，GRC预制薄壁空心管应沿板的短边方向布置，板厚宜取板短边方向尺寸的1/25~1/30，此时的结构型式宜为普通梁框架、扁梁框架、大开间剪力墙、框架—剪力墙等结构。
