下载文档原格式
锌合金压铸技术第一篇：锌合金压铸技术的介绍锌合金压铸技术是目前广泛应用于工业领域的一种金属加工技术，它采取将熔融的锌合金借助一定的压铸力，注入到模具中，通过模具的压铸形成所需的形状和尺寸，最终冷却固化后得到各种锌合金零件，以满足不同的应用需求。
锌合金压铸技术具有以下几个优点：1.形状和尺寸精度高：锌合金压铸技术能够制造出各种形状和尺寸的零件，且精度高，能够满足不同应用领域的需求。
2.表面质量好：在锌合金压铸技术中，模具的表面光洁度高，能够制造出表面光洁、外观美观的零件。
3.材料节约：锌合金压铸技术不仅能够制造大量零件，而且能够节省大量的材料，因为通过模具的压铸，能够将熔融的锌合金注入到模具中，并快速冷却固化，避免了浪费材料的情况发生。
4.生产效率高：锌合金压铸技术具有一定的生产效率，能够快速制造大量锌合金零件，这对于生产企业来说具有重要意义。
总之，锌合金压铸技术是一种兼具高效性、高精度、高经济效益的加工技术，对于满足不同应用领域的需求起到了重要的作用。
第二篇：锌合金压铸技术的工艺流程锌合金压铸技术的工艺流程主要分为以下五个步骤：1.模具设计：在锌合金压铸技术中，首先需要进行模具设计。
模具的设计要考虑到锌合金压铸的工艺特点，尽可能的减少模具使用寿命和生产成本，同时满足零件的形状和尺寸等要求。
2.锌合金熔炼：将锌合金熔炼成一定温度的熔融状态，以便于注入到模具内。
3.注入模具：在锌合金熔炼完成后，需要借助一定的压铸力，将熔融的锌合金注入到模具中，按照所需的形状和尺寸进行压铸。
4.卸模、清理：待压铸完成后，将模具卸下，将形成的锌合金零件取出，并进行清理。
5.后处理：在锌合金压铸完成后，还需要进行热处理、机加工、表面处理等后续处理，以使得锌合金零件能够满足不同应用领域的需求。
以上就是锌合金压铸技术的工艺流程，对于使用锌合金压铸技术的企业来说，需要掌握这些工艺流程，以便在生产过程中更好地进行管理。
第三篇：锌合金压铸技术的应用领域锌合金压铸技术是一种使用广泛的金属加工技术，其应用领域非常广泛。
压铸锌合金的基本知识一、基本知识1控制合金成分从采购合金锭开始，合金锭必须是以特高纯度锌为基础，加上特高纯度铝、镁、铜配制成的合金锭，供应厂有严格的成分标准。
优质的锌合金料是生产优质铸件的保证。
2采购回来合金锭要保证有清洁、干燥的堆放区，以避免长时间暴露在潮湿中而出现白锈，或被工厂脏物污染而增加渣的产生，也增加金属损耗。
清洁的工厂环境对合金成分的有效控制是很有作用的。
3新料与水口等回炉料配比，回炉料不要超过50%，一般新料：旧料= 70：30。
连续的重熔合金中铝和镁逐渐减少。
4水口料重熔时，一定要严格控制重熔温度不要超过430℃，以避免铝和镁的损耗。
5有条件的压铸厂最好采用集中熔炉熔化锌合金，使合金锭与回炉料均匀配比，熔剂可更有效使用，使合金成分及温度保持均匀稳定。
电镀废品、细屑应单独熔炉。
二、锌合金为什么比铝合金电镀性能要好呢铝上电镀（或化学镀）存在许多困难，由于铝化学性质活泼，电化学电位很负（E＝-1.66V），对氧有高度亲和力、极易氧化；铝的线膨胀系数比一般金属大（24×10-6/℃）；它又是两性金属，在酸碱中均不稳定，化学反应复杂；镀层有内应力，因而铝上电镀（或化学镀）能否成功，关键是要解决附着力问题。
铝表面的氧化膜经酸碱腐蚀去除后，在空气或水溶液中能迅速重新生成。
压铸件缺陷中，出现最多的是气孔。
气孔特征。
有光滑的表面，表现形式可以在铸件表面、或皮下针孔、也可能在铸件内部。
（铸件壁内气孔）一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。
（表面气孔）气泡可通过喷砂发现，内部气孔气泡可通过X光透视或机械加工发现气孔气泡在X光底片上呈黑色。
1气体来源合金液析出气体—a与原材料有关b与熔炼工艺有关压铸过程中卷入气体—a与压铸工艺参数有关b与模具结构有关脱模剂分解产生气体—a与涂料本身特性有关b与喷涂工艺有关2原材料及熔炼过程产生气体分析铝液中的气体主要是氢，约占了气体总量的85%。
(完整版)锌合金压铸工艺锌合金压铸工艺 (完整版)简介本文档旨在详细介绍锌合金压铸工艺的完整流程和要点。
锌合金压铸工艺是使用压铸机将熔融锌合金注入模具中，经过凝固和冷却后得到成型产品的过程。
这种工艺在制造各种锌合金制品中广泛应用，如汽车零部件、电子设备外壳、家居用品等。
工艺流程1. 准备模具和材料：选择适合的模具，并准备好所需的锌合金材料。
2. 加热锌合金材料：将锌合金材料加热至适宜的熔点温度。
通常，锌合金的熔点在419℃左右。
3. 开模：将加热至熔融状态的锌合金注入模具中，并迅速封闭模具。
4. 凝固和冷却：在模具中冷却期间，锌合金开始凝固和冷却，逐渐形成成型产品的轮廓。
5. 压铸成型：当锌合金完全凝固并冷却后，打开模具，取出成型产品。
6. 修整和加工：对成型产品进行修整和加工，如去除余料、研磨打磨、表面处理等。
7. 检验和质量控制：对成型产品进行严格的检验和质量控制，确保产品符合规定的标准和要求。
8. 包装和出货：将合格的成型产品进行包装，并准备出货。
工艺要点- 模具设计：模具设计是锌合金压铸工艺成功的关键。
模具应考虑到产品的形状、尺寸、结构等因素，以确保成型产品的质量和完整性。
- 温度控制：锌合金在加热和冷却过程中的温度控制对于成型产品的质量至关重要。
合适的温度控制可以避免形成气孔、缩松等缺陷。
- 压力控制：适当的压力控制可以保证锌合金充分填充模具，并减少缺陷的发生。
- 材料选择：选择合适的锌合金材料，考虑其机械性能、耐腐蚀性能等因素，以适应不同产品的要求。
结论锌合金压铸工艺是一种高效、精确的制造方法，可以用于生产各种锌合金制品。
通过合理的工艺流程和要点的掌握，可以确保成型产品的质量和一致性。
在实际应用中，也需要根据具体情况进行工艺参数的优化和调整，以满足不同产品的需求。

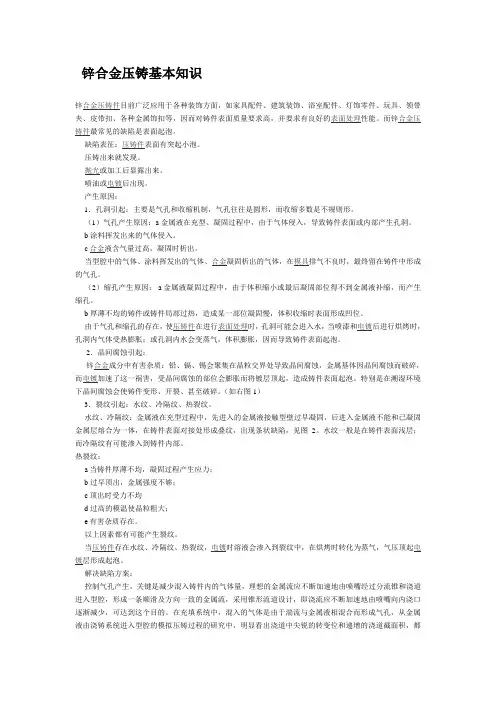

锌合金压铸基本知识锌合金压铸件目前广泛应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。
而锌合金压铸件最常见的缺陷是表面起泡。
缺陷表征：压铸件表面有突起小泡。
压铸出来就发现。
抛光或加工后显露出来。
喷油或电镀后出现。
产生原因：1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。
（1）气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。
b 涂料挥发出来的气体侵入。
c 合金液含气量过高，凝固时析出。
当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。
（2）缩孔产生原因： a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。
b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。
由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。
2．晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。
特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。
（如右图1）3．裂纹引起：水纹、冷隔纹、热裂纹。
水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。
水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。
热裂纹：a 当铸件厚薄不均，凝固过程产生应力；b 过早顶出，金属强度不够；c 顶出时受力不均d 过高的模温使晶粒粗大；e 有害杂质存在。
锌合金的一些知识－锌合金压铸机关于锌合金的一些知识锌合金的特点1.比重大。
2.铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。
3.可进行表面处理：电镀、喷涂、喷漆。
4.熔化与压铸时不吸铁，不腐蚀压型，不粘模。
5.有很好的常温机械性能和耐磨性。
6.熔点低，在385℃熔化，容易压铸成型。
使用过程中须注意的问题：1.抗蚀性差。
当合金成分中杂质元素铅、镉、锡超过标准时，导致铸件老化而发生变形，表现为体积胀大，机械性能特别是塑性显著下降，时间长了甚至破裂。
铅、锡、镉在锌合金中溶解度很小，因而集中于晶粒边界而成为阴极，富铝的固溶体成为阳极，在水蒸气（电解质）存在的条件下，促成晶间电化学腐蚀。
压铸件因晶间腐蚀而老化。
2.时效作用锌合金的组织主要由含Al和Cu的富锌固溶体和含Zn的富Al固溶体所组成，它们的溶解度随温度的下降而降低。
但由于压铸件的凝固速度极快，因此到室温时，固溶体的溶解度是大大地饱和了。
经过一定时间之后，这种过饱和现象会逐渐解除，而使铸件地形状和尺寸略起变化。
3.锌合金压铸件不宜在高温和低温（0℃以下）的工作环境下使用。
锌合金在常温下有较好的机械性能。
但在高温下抗拉强度和低温下冲击性能都显著下降。
锌合金种类Zamak 3: 良好的流动性和机械性能。
应用于对机械强度要求不高的铸件，如玩具、灯具、装饰品、部分电器件。
Zamak 5: 良好的流动性和好的机械性能。
应用于对机械强度有一定要求的铸件，如汽车配件、机电配件、机械零件、电器元件。
Zamak 2: 用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。
ZA8:良好的流动性和尺寸稳定性，但流动性较差。
应用于压铸尺寸小、精度和机械强度要求很高的工件，如电器件。
Superloy: 流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件，如电器元件及其盒体。
不同的锌合金有不同的物理和机械特性，这样为压铸件设计提供了选择的空间。

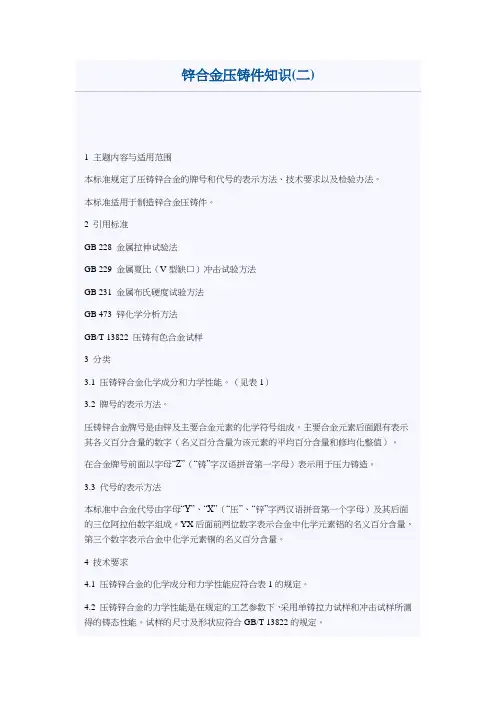

锌合金压铸件知识(二)1 主题内容与适用范围本标准规定了压铸锌合金的牌号和代号的表示方法、技术要求以及检验办法。
本标准适用于制造锌合金压铸件。
2 引用标准GB 228 金属拉伸试验法GB 229 金属夏比（V型缺口）冲击试验方法GB 231 金属布氏硬度试验方法GB 473 锌化学分析方法GB/T 13822 压铸有色合金试样3 分类3.1 压铸锌合金化学成分和力学性能。
（见表1）3.2 牌号的表示方法。
压铸锌合金牌号是由锌及主要合金元素的化学符号组成。
主要合金元素后面跟有表示其各义百分含量的数字（名义百分含量为该元素的平均百分含量和修均化整值）。
在合金牌号前面以字母“Z”（“铸”字汉语拼音第一字母）表示用于压力铸造。
3.3 代号的表示方法本标准中合金代号由字母“Y”、“X”（“压”、“锌”字两汉语拼音第一个字母）及其后面的三位阿拉伯数字组成。
YX后面前两位数字表示合金中化学元素铝的名义百分含量，第三个数字表示合金中化学元素铜的名义百分含量。
4 技术要求4.1 压铸锌合金的化学成分和力学性能应符合表1的规定。
4.2 压铸锌合金的力学性能是在规定的工艺参数下，采用单铸拉力试样和冲击试样所测得的铸态性能。
试样的尺寸及形状应符合GB/T 13822的规定。
5 试验方法和检验规则5.1 化学成分。
5.1.1 合金化学成分检验按GB 473的规定，在保证分析精度的条件下，允许使用其它方法.其化学成分应符合表1的规定。
5.1.2 化学成分的检验频率每炉取样一组，如有特殊要求，由供需双方商定。
5.1.3 化学成分第一次检验不合格，允许重新取样，如仍不合格则该炉合金不合格。
5.2 力学性能。
5.2.1 力学性能的检验频率由供方自定。
如有特殊要求，由供需双方商定。
5.2.2 拉力试验测定应符合GB 228的规定。
5.2.3 布氏硬度测定应符合GB 231的规定。
5.2.4 冲击韧性测定应符合GB 229的规定。
但不作为验收依据。
锌合金压铸技术第一篇：锌合金压铸技术简介锌合金压铸技术是一种常用的工艺，可以生产出高精度、复杂形状、表面质量好、工艺效率高、成本低等优点的制品。
锌合金压铸技术已广泛应用于汽车、电子、电器、通讯、仪器仪表、农业机械、建筑等领域。
1.锌合金压铸的优点（1）高精度：锌合金压铸机器的闭合压力高，使模具能在高压下封闭和固定，可以制造一个具有高精度和稳定尺寸的零件。
（2）优良外观：由于锌合金压铸具有高度的工艺性，可以生产出外观精美、表面光滑的制品，不需要二次加工。
（3）高效率：锌合金压铸生产周期短，具有高产量和低生产成本的优点。
（4）多样化：利用锌合金压铸可以生产出各种不同类型、不同大小、不同辨识符的零件。
（5）可循环利用：锌合金可重复循环使用，比较环保。
2.锌合金压铸的适用范围锌合金压铸适用于制造通讯设备、计算机零件、汽车零部件、LED灯、家居用品、办公家具等制品。
其中，汽车行业中，锌合金压铸技术已广泛使用在汽车仪表盘、方向盘、空调出风口、车门锁等零部件的生产；电子通讯行业中，锌合金压铸技术已普遍应用于手机壳、数码相机壳、笔记本电脑外壳等产品制造；此外，家具、建筑、医疗器械、工业制品等也都可以采用锌合金压铸生产技术。
3.锌合金压铸的生产工艺锌合金压铸的生产工艺主要包括：（1）模具制造：锌合金压铸所需模具质量对于制品成品质量有重大影响，必须制造和使用高质量模具。
（2）材料准备：制品的制作材料主要是锌合金，这种合金是由铝、铜和锌等多种金属元素组成的，必须要在高温下融合后才能应用。
（3）熔化：将经过精心调配的锌合金材料放入炉中熔化，使其达到所需温度和化学成分要求。
（4）注塑成型：经过一个先进的注塑过程，在流道和压铸腔中注入熔融的锌合金材料，使其填充模具的腔形，冷却后即可得到锌合金零件。
4.锌合金压铸的关键技术锌合金压铸与其他生产工艺相比，具有一些独特的关键技术，如下：（1）模具技术：模具技术对于制品的外观和尺寸精度有极大的影响。
锌合金压铸技术锌合金压铸技术是一种应用广泛的金属加工方法，它在工业领域中扮演着重要的角色。
本文将介绍锌合金压铸技术的原理、应用领域以及发展趋势等方面。
锌合金压铸技术是一种通过在高温高压环境下，将熔化的锌合金注入到铸模中，并经过凝固后形成所需产品的一种金属加工方法。
其特点在于生产效率高、成本低、产品精度高以及表面光洁度好等优势。
锌合金压铸技术具有以下几个主要的原理：首先，通过预热的方式提高锌合金的流动性，以保证熔融合金在模具中流动平稳；其次，通过高压环境下的模具封闭，使得熔融合金能够迅速冷却凝固，从而形成所需产品；最后，通过模具的设计和排气系统，避免产生气泡等缺陷，提高产品质量。
锌合金压铸技术在众多领域中得到了广泛的应用。
首先，在汽车制造行业中，锌合金压铸技术可以制造轻量化零部件，提高汽车的燃油效率，并降低其总重量。
其次，在电子产品制造领域，锌合金压铸技术可以生产精密的外壳和散热结构，保证电子产品的正常运行。
此外，锌合金压铸技术还广泛应用于通信设备、军工制造、家居装饰等领域。
随着科技的快速发展，锌合金压铸技术也在不断创新和进步中。
首先，材料科学的进步使得锌合金的性能得到了提升，提高了产品的质量和可靠性。
其次，模具设计和制造技术的不断改进，使得锌合金的制造过程更加精确和高效。
此外，数字化制造技术的应用也在锌合金压铸技术中得到了体现，提高了生产过程的自动化程度和生产效率。
总结而言，锌合金压铸技术作为一种重要的金属加工方法，以其高效、低成本和高精度等优势，在各个领域得到了广泛的应用。
随着科技的不断发展，锌合金压铸技术将更加精细化、智能化，并在未来的工业生产中发挥更重要的作用。

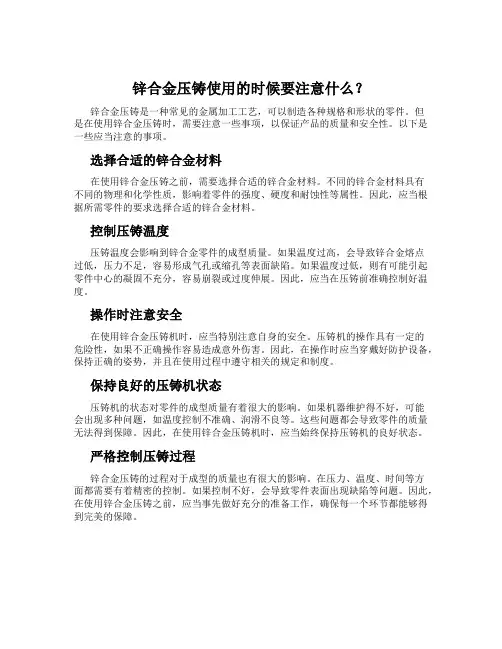

锌合金压铸使用的时候要注意什么？锌合金压铸是一种常见的金属加工工艺，可以制造各种规格和形状的零件。
但是在使用锌合金压铸时，需要注意一些事项，以保证产品的质量和安全性。
以下是一些应当注意的事项。
选择合适的锌合金材料在使用锌合金压铸之前，需要选择合适的锌合金材料。
不同的锌合金材料具有不同的物理和化学性质，影响着零件的强度、硬度和耐蚀性等属性。
因此，应当根据所需零件的要求选择合适的锌合金材料。
控制压铸温度压铸温度会影响到锌合金零件的成型质量。
如果温度过高，会导致锌合金熔点过低，压力不足，容易形成气孔或缩孔等表面缺陷。
如果温度过低，则有可能引起零件中心的凝固不充分，容易崩裂或过度伸展。
因此，应当在压铸前准确控制好温度。
操作时注意安全在使用锌合金压铸机时，应当特别注意自身的安全。
压铸机的操作具有一定的危险性，如果不正确操作容易造成意外伤害。
因此，在操作时应当穿戴好防护设备，保持正确的姿势，并且在使用过程中遵守相关的规定和制度。
保持良好的压铸机状态压铸机的状态对零件的成型质量有着很大的影响。
如果机器维护得不好，可能会出现多种问题，如温度控制不准确、润滑不良等。
这些问题都会导致零件的质量无法得到保障。
因此，在使用锌合金压铸机时，应当始终保持压铸机的良好状态。
严格控制压铸过程锌合金压铸的过程对于成型的质量也有很大的影响。
在压力、温度、时间等方面都需要有着精密的控制。
如果控制不好，会导致零件表面出现缺陷等问题。
因此，在使用锌合金压铸之前，应当事先做好充分的准备工作，确保每一个环节都能够得到完美的保障。
做好后续的后处理锌合金压铸零件的后续处理同样需要注意。
一般需要进行切割、冲孔、打磨、电镀等，以使零件更加平整、光滑和有质感。
在进行后处理时，应当注意工艺及配合使用的材料的使用，以得到更好的效果。
综上所述，锌合金压铸在使用时需要注意的事项还是相当多的，只有从细节入手，从技术入手，才能够得到更好的效果。
因此，在使用锌合金压铸机时，应当注意以上事项，特别是要保证操作的规范合理，才能够保证所制出的零件质量优良，更受人们的青睐。
锌合金压铸工作原理锌合金压铸是一种常见的金属加工方法，它利用压力将熔融的锌合金注入到模具中，随后冷却凝固成型。
这种工艺广泛应用于汽车、电子、机械等领域，因为它可以高效地生产各种形状的金属零件。
锌合金压铸的工作原理可以简单地概括为以下几个步骤：1. 准备模具：根据所需零件的形状和尺寸，制作模具。
模具通常由两部分组成，上模和下模，它们可以互相组合成零件的形状。
2. 加热锌合金：将锌合金加热到熔点，通常约为419℃。
锌合金的成分可以根据需要进行调整，以提供所需的机械性能和耐腐蚀性能。
3. 注入模具：一旦锌合金达到了适当的温度，就通过喷嘴将熔融的锌合金注入模具中。
注入时需要施加一定的压力，以确保锌合金充满整个模具腔。
4. 冷却凝固：注入模具后，锌合金会立即开始冷却，并逐渐凝固成型。
冷却时间通常在几秒钟到几分钟之间，具体取决于零件的尺寸和形状。
5. 脱模：当锌合金完全凝固后，模具会打开，将成型的零件取出。
在取出之前，需要确保零件已经达到足够的硬度和强度。
锌合金压铸的工作原理主要依靠锌合金的熔点和凝固过程来实现零件的成型。
通过控制加热温度、注入速度和冷却时间等参数，可以实现对零件质量的控制。
同时，模具的设计和制造也至关重要，它决定了零件的几何形状和尺寸精度。
锌合金压铸工艺的优点在于生产效率高、成本低、零件表面质量好等。
然而，在实际生产过程中还需要注意一些问题，如锌合金的脆性和易氧化性，模具的寿命和维护等。
通过不断改进工艺和技术，可以进一步提高锌合金压铸的质量和效率。
锌合金压铸工作原理简单明了，通过熔融、注入、冷却凝固等步骤完成零件的成型。
它是一种重要的金属加工方法，广泛应用于各个领域。
随着科技的进步和工艺的改进，锌合金压铸将会在未来发展出更广阔的应用前景。
锌合金压铸主要性能，压铸工艺锌合金压铸工艺
一、压铸锌合金
1）锌合金具有结晶温度范围小、熔点低、填充成形容易、不易产生疏松、不易产生粘模、可延长压铸模寿命的特点。
2）锌合金力学性能较高，可压铸各种复杂、薄壁铸件，其铸件可以进行各种表面处理，特别具有良好的电镀性、并具有良好的常温使用性能。
3）锌合金在压铸成为铸件后，会发生尺寸的收缩，而合金成分对尺寸变化的影响较大，不含铜的锌合金铸件其尺寸较为稳定，一般锌-铝合金铸件的尺寸变化不大。
4）锌合金工作范围较窄，温度低于0℃时，其冲击韧度急剧地降低，而温度超过100℃时，力学性能显著下降。
5）锌合金易老化，老化现象表现在体积涨大、强度降低、塑性降低。
主要原因是由于铅、锡、镉等杂质在锌中溶解度过小，因此，选材和熔炼时应严格控制杂质含量。
6）压铸锌合金化学成分和力学性能（GB/T13818-1992）见表2-1，在国标中合金代号由字母“Y”、“X”（“压”、“锌”字两汉语拼音第一个字母）及其后面的三位阿拉伯数字组成。
YX后面前两位数字表示合金中化学元素铝的名义质量分数（%），第三个数字表示合金中化学元素铜的名义质量分数（%）。
国内外主要压铸锌合金化学成分比较见表2-2。
压铸锌合金中主要元素的作用见表2-3。
压铸锌合金中温度与力学性能的关系见表2-4。
表2-1 压铸锌合金化学成分和力学性能（GB/T13818 - 1992）
表2-2 国内外主要压铸锌合金化学成分比较
表2-3 压铸锌合金中主要元素的作用。
1 主题内容与适用范围本标准规定了锌合金压铸件分类、技术要求、试验方法、检验方法、检验规则、交货条件等。
本标准适用于锌合金铸件。
2 引用标准GB 5678 铸造合金光谱分析取样方法GB 6060.1 表面粗糙度比较样块铸造表面GB 6414 铸件尺寸公差GB/T 11350劲铸件机械加工余量GB/T 13818 压铸锌合金3 铸件的分类和分级3.1铸件按使用要求分为三类(见表1)。
3.2 铸件表面按使用范围分为三级（见表2）。
3.3 铸件标记。
3.4 未注明铸件类别、级别和尺寸公差者，均按本标准的最低级别处理。
4 技术要求。
4.1 合金的化学成分应符合GB/T 13818的规定。
4.2 力学性能。
4.2.1 当采用压铸件试样检验时，铸件的力学性能应符合GB/T13818的规定。
4.2.2 当采用压铸件本体检验时，铸件力学性能由供需双方商定。
4.3 铸件尺寸公差不包括铸造斜度，对铸造斜度的规定见附录A（参考件）。
4.3.1 成批或大批量生产的铸件尺寸公差应按GB 6414的规定执行。
4.4 铸件尺寸公差不包括铸造斜度。
4.5 其它要求。
4.5.1 铸件内部缺陷如有要求应与供需双方一致同意的标准或要求相符合，其标准可包括：X射线底片、照片、无损探伤或压铸件剖面。
4.5.2 铸件的浇口、飞边、溢流口、隔皮等应予清理。
但允许留有痕迹。
4.6 对铸件气压密性、液压气密性及本标准未列项目加以控制时由供需双方商定。
4.7 在不能影响铸件使用的条件下，经用户同意供方可以对铸件进行浸渗和修补。
5 试验方法5.1 化学成分。
5.1.1 合金化学成分的检验方法应符合GB/T 13818中5.1.1的规定。
5.1.2 光谱分析的取样方法可参照GB 5678进行。
5.2 力学性能。
5.2.1 合金性能的检验方法应符合GB/T 13818中5.2的规定。
5.2.2 采用铸件本体试样时，切取部位、尺寸、型式由供需双方商定。
5.3 铸件表面粗糙度用GB6060.1的比较样块测定。
锌合金压铸的参数重点及参考参数
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
锌合金压铸的参数重点是比压和充填速度，两者是压铸过程中最重要的工艺参数。
其他的工艺参数还有充型时间、模温等。
压铸（英文：die casting）是一种金属铸造工艺，其特点是利用模具腔对融化的金属施加高压。
模具通常是用强度更高的合金加工而成的，这个过程有些类似注塑成型。
大多数压铸铸件都是不含铁的，例如锌、铜、铝、镁、铅、锡以及铅锡合金以及它们的合金。
根据压铸类型的不同，需要使用冷室压铸机或者热室压铸机。
锌合金是以锌为基础加入其他元素组成的合金。
常加的合金元素有铝、铜、镁、镉、铅、钛等低温锌合金。
锌合金熔点低，流动性好，易熔焊，钎焊和塑性加工，在大气中耐腐蚀，残废料便于回收和重熔；但蠕变强度低，易发生自然时效引起尺寸变化。
熔融法制备，压铸或压力加工成材。
按制造工艺可分为铸造锌合金和变形锌合金。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
锌合金知识点总结锌合金是一种重要的工业材料，具有优良的机械性能和耐腐蚀性能。
它被广泛用于汽车、电子产品、建筑材料等领域。
本文将对锌合金的基本知识、制造工艺、性能特点和应用领域进行总结。
一、锌合金的基本知识1. 锌合金的成分锌合金通常由锌和其他合金元素（如铝、铜、镁等）组成。
这些合金元素可以提高合金的强度、硬度和耐腐蚀性能。
2. 锌合金的制备方法锌合金的制备方法一般包括熔融法和粉末冶金法。
熔融法是将原料在熔炉中加热熔化，然后通过压铸或浇铸成型；粉末冶金法是将金属粉末与合金元素混合后进行压制和烧结。
3. 锌合金的热处理锌合金经过热处理可以改善合金的晶粒结构，提高合金的强度和硬度。
常用的热处理方法包括固溶处理、时效处理等。
二、锌合金的制造工艺1. 压铸工艺压铸是一种常用的锌合金制造工艺，其优点是生产效率高，产品成型精度高。
压铸工艺可以分为冷室压铸和热室压铸两种方式。
2. 浇铸工艺浇铸是将熔化的锌合金倒入模具中进行冷却硬化成型的工艺。
浇铸工艺适用于大型、复杂形状的零件制造。
3. 粉末冶金工艺粉末冶金工艺是将金属粉末与合金元素粉末混合后进行压制和烧结成型的工艺。
这种工艺适用于制造复杂形状的零件。
三、锌合金的性能特点1. 机械性能锌合金具有良好的强度和硬度，可以满足不同工业领域对材料强度的要求。
2. 耐蚀性能锌合金具有优良的耐腐蚀性能，可以在潮湿、腐蚀性环境中长期使用，适用于汽车、建筑材料等领域。
3. 加工性能锌合金具有较好的加工性能，可以进行铸造、压铸、冲压等加工工艺，制造出各种复杂形状的零件。
4. 表面处理性能锌合金经过表面处理后可以获得不同颜色和表面效果，适用于装饰、外观要求高的产品制造。
四、锌合金的应用领域1. 汽车制造锌合金在汽车制造中广泛应用，如发动机零部件、车身零部件、传动系统零部件等。
2. 电子产品锌合金在电子产品中也有着重要的应用，如手机外壳、相机外壳、电脑外壳等。
3. 建筑材料锌合金在建筑材料中被用于制造门窗框、屋面材料、排水系统等。
锌合金的一些知识－锌合金压铸机关于锌合金的一些知识锌合金的特点1.比重大。
2.铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。
3.可进行表面处理：电镀、喷涂、喷漆。
4.熔化与压铸时不吸铁，不腐蚀压型，不粘模。
5.有很好的常温机械性能和耐磨性。
6.熔点低，在385℃熔化，容易压铸成型。
使用过程中须注意的问题：1.抗蚀性差。
当合金成分中杂质元素铅、镉、锡超过标准时，导致铸件老化而发生变形，表现为体积胀大，机械性能特别是塑性显著下降，时间长了甚至破裂。
铅、锡、镉在锌合金中溶解度很小，因而集中于晶粒边界而成为阴极，富铝的固溶体成为阳极，在水蒸气（电解质）存在的条件下，促成晶间电化学腐蚀。
压铸件因晶间腐蚀而老化。
2.时效作用锌合金的组织主要由含Al和Cu的富锌固溶体和含Zn的富Al固溶体所组成，它们的溶解度随温度的下降而降低。
但由于压铸件的凝固速度极快，因此到室温时，固溶体的溶解度是大大地饱和了。
经过一定时间之后，这种过饱和现象会逐渐解除，而使铸件地形状和尺寸略起变化。
3.锌合金压铸件不宜在高温和低温（0℃以下）的工作环境下使用。
锌合金在常温下有较好的机械性能。
但在高温下抗拉强度和低温下冲击性能都显著下降。
锌合金种类Zamak 3: 良好的流动性和机械性能。
应用于对机械强度要求不高的铸件，如玩具、灯具、装饰品、部分电器件。
Zamak 5: 良好的流动性和好的机械性能。
应用于对机械强度有一定要求的铸件，如汽车配件、机电配件、机械零件、电器元件。
Zamak 2: 用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。
ZA8:良好的流动性和尺寸稳定性，但流动性较差。
应用于压铸尺寸小、精度和机械强度要求很高的工件，如电器件。
Superloy: 流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件，如电器元件及其盒体。
不同的锌合金有不同的物理和机械特性，这样为压铸件设计提供了选择的空间。
锌合金的选择选择哪一种锌合金，主要从三个方面来考虑1.压铸件本身的用途，需要满足的使用性能要求。
包括：（1）力学性能，抗拉强度，是材料断裂时的最大抗力；伸长率，是材料脆性和塑性的衡量指标；硬度，是材料表面对硬物压入或摩擦所引起的塑性变形的抗力。
（2）工作环境状态：工作温度、湿度、工件接触的介质和气密性要求。
（3）精度要求：能够达到的精度及尺寸稳定性。
2.工艺性能好：（1）铸造工艺；（2）机械加工工艺性；（3）表面处理工艺性。
3. 经济性好：原材料的成本与对生产装备的要求（包括熔炼设备、压铸机、模具等），以及生产成本。
锌合金成分控制合金中个元素的作用合金成分中，有效合金元素：铝、铜、镁；有害杂质元素：铅、镉、锡、铁。
（1）铝作用：1.改善合金的铸造性能，增加合金的流动性，细化晶粒，引起固溶强化，提高机械性能。
2.降低锌对铁的反应能力，减少对铁质材料，如鹅颈、模具、坩埚的侵蚀。
铝含量控制在3.8 ~4.3%。
主要考虑到所要求的强度及流动性，流动性好是获得一个完整、尺寸精确、表面光滑的铸件必需的条件。
（2）铜作用：1.增加合金的硬度和强度；2.改善合金的抗磨损性能；3.减少晶间腐蚀。
不利：1. 含铜量超过1.25%时，使压铸件尺寸和机械强度因时效而发生变化；2. 降低合金的可延伸性。
（3）镁作用：1.减少晶间腐蚀2.细化合金组织，从而增加合金的强度3.改善合金的抗磨损性能不利：1.含镁量 > 0.08%时，产生热脆、韧性下降、流动性下降。
2.易在合金熔融状态下氧化损耗。
（4）杂质元素：铅、镉、锡使锌合金的晶间腐蚀变成十分敏感，在温、湿环境中加速了本身的晶间腐蚀，降低机械性能，并引起铸件尺寸变化。
当锌合金中杂质元素铅、镉含量过高，工件刚压铸成型时，表面质量一切正常，但在室温下存放一段时间后（八周至几个月），表面出现鼓泡。
（5）杂质元素：铁1.铁与铝发生反应形成Al5Fe2金属间化合物，造成铝元素的损耗并形成浮渣。
2.在压铸件中形成硬质点，影响后加工和抛光。
3.增加合金的脆性。
铁元素在锌液中的溶解度是随温度增加而增加，每一次炉内锌液温度变化都将导致铁元素过饱和（当温度下降时），或不饱和（当温度上升时）。
当铁元素过饱和时，处于过饱和的铁将与合金中铝发生反应，结果是造成浮渣量增加。
当铁元素不饱和时，合金对锌锅和鹅颈材料的腐蚀将会增强，以回到饱和状态。
两种温度变化的一个共同结果是最终造成对铝元素的消耗，形成更多的浮渣。
生产中注意的问题1.控制合金成分从采购合金锭开始，合金锭必须是以特高纯度锌为基础，加上特高纯度铝、镁、铜配制成的合金锭，供应厂有严格的成分标准。
优质的锌合金料是生产优质铸件的保证。
2.采购回来合金锭要保证有清洁、干燥的堆放区，以避免长时间暴露在潮湿中而出现白锈，或被工厂脏物污染而增加渣的产生，也增加金属损耗。
清洁的工厂环境对合金成分的有效控制是很有作用的。
3.新料与水口等回炉料配比，回炉料不要超过50%，一般新料：旧料 = 70：30。
连续的重熔合金中铝和镁逐渐减少。
4.水口料重熔时，一定要严格控制重熔温度不要超过430℃，以避免铝和镁的损耗。
5.有条件的压铸厂最好采用集中熔炉熔化锌合金，使合金锭与回炉料均匀配比，熔剂可更有效使用，使合金成分及温度保持均匀稳定。
电镀废品、细屑应单独熔炉锌的知识锌的性质锌在室温下性脆，加热到100-150℃变软，能压片抽丝。
但到200℃以上又变脆，易碎为粉末。
锌是活性金属，常温下在空气中表面生成致密的碱式碳酸锌薄膜，阻止本体锌继续氧化。
锌加热至225℃后氧化激烈，燃烧时呈蓝绿色火焰。
加温时锌同氟、氯、溴、硫作用生成化合物。
锌属负电势金属，易溶于酸，也易从溶液中置换某些金属，如金、银、铜、镉等。
重要化合物有氧化锌、硫酸锌、氯化锌。
■锌的资源自然界锌的矿物种类较多，常见矿物有：闪锌矿、纤维锌矿、菱锌矿、异极矿、硅锌矿、水锌矿。
全世界锌金属储量24亿吨，产量逐年增长，1980年产量614万吨。
我国锌储量为3300万吨，1993年产量为85.69万吨。
■锌的制取硫化铅锌矿浮选产出的锌精矿，成分一般为：锌50%左右，硫30%左右，铁5-14%，还含有少量铅、镉、铜和贵金属，以及微量的铟、锗、镓、铊等稀散金属。
用硫化锌精矿炼锌的方法有湿法和火法。
70年代各种炼锌方法产锌量的大致比例是：湿法炼锌74%，火法炼锌26%（其中竖罐法5.6%、横罐法2.2%、鼓风法11.4%、电热法6.8%）。
■锌的用途锌广泛用于制造各种合金，如黄铜、白铜、青铜等。
锌含量40%以下的黄铜使用价值最大，在黄铜中加入锡、镍、锰、铁、钨、铅等成分后能改变其物理性能，因此，这类合金叫做特种黄铜。
锌的另一种用途是镀锌，也用于制造干电池，由于锌在铸造工业上的浇铸时能充满模内很精细的地方，故在汽车工业上常作为精度铸件的原料，锌的化合物可用于纺织工业以及医药、橡胶。
制造油漆、颜料、染料等，农业上制作杀虫剂，锌还用以制微晶锌板、用于传真制板和压铸合金等技术。
镀锌的知识1、热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。
然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。
热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。
按照习惯往往根据镀前处理方法的不同把热镀锌工艺分为线外退火和线内退火两大类，即：湿法（单张钢板热镀锌法）线外退火单张钢板热镀锌法热镀锌惠林（Wheeling）法（带钢连续热镀锌法）线内退火森吉米尔（Sendzimir）法（保护气体法）改良森吉米尔法美钢联法（同日本川崎法）赛拉斯（Selas）法莎伦（Sharon）法1．线外退火：就是热轧或冷轧钢板进入热镀锌作业线之前，首先在抽底式退火炉或罩式退火炉中进行再结晶退火，这样，镀锌线就不存在退火工序了。
钢板在热镀锌之前必须保持一个无氧化物和其他脏物存在的洁净的纯铁活性表面。
这种方法是先由酸洗的方法把经退火的表面氧化铁皮清除，然后涂上一层由氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再被氧化。
（1）湿法热镀锌：钢板表面的溶剂不经烘干（即表面还是湿的）就进入起表面覆盖有熔融态溶剂的锌液进行热镀锌。
此方法的缺点是：a.只能在无铅状态下镀锌，镀层的合金层很厚且粘附性很坏。
b.生成的锌渣都积存在锌液和铅液的界面处而不能沉积锅底（因为锌渣的比重大于锌液而小于铅液），这样钢板因穿过锌层污染了表面。
因此，该方法已基本被淘汰。
（2）单张钢板：这种方法一般是采用热轧叠轧板作为原料，首先把经过退火的钢板送入酸洗车间,用硫酸或盐酸清除钢板表面的氧热镀锌法化铁皮。
酸洗之后的钢板立即进入水箱中浸泡等待镀锌,这样可以防止钢板再氧化。
后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445—465℃）热镀锌，再进行涂油和铬化处理。
这种方法生产的热镀锌板比湿法镀锌成品质量有显著提高，只对小规模生产有一定价值。
（3）惠林法热：该连续镀锌生产线包括碱液脱脂、盐酸酸洗、水冲洗、涂溶剂、烘干等一系列前处理工序，而且原板进入镀锌线镀锌前还需要进行罩式炉退火。
这种方法生产工艺复杂，生产成本高，更为主要的是此方法生产的产品常常带有溶剂缺陷，影响镀层的耐蚀性。
并且锌锅中的AL常常和钢板表面的溶剂发生作用生成三氯化铝而耗掉，镀层的粘附性变坏。
因而此方法虽然已问世近三十年，但在世界热镀锌行业中并未得到发展。
2．线内退火：就是由冷轧或热轧车间直接提供带卷作为热镀锌的原板，在热镀锌作业线内进行气体保护再结晶退火。
属于这个类行业的热镀锌方法包括：森吉米尔法、改良森吉米尔法、美钢联法（同日本川崎法）；赛拉斯法；莎伦法。
森吉米尔法：它是把退火工艺和热镀锌工艺联合起来，其线内退火主要包括氧化炉，还原炉两部份组成。
带钢在氧化炉中煤气火焰直接加热到450度左右，把带钢表面残存的轧制油烧掉，净化表面。
后再把带钢加热到700-800度完成再结晶退火，经冷却段控制进锌锅前温度在480度左右，最后在不接触空气的情况下进入锌锅镀锌，因此，森吉米尔法产量高、镀锌质量较好，此法曾得到广泛应用。
美钢联法: 它是森吉米尔法的一个变种，它仅仅是利用一个碱性电解脱脂槽取代了氧化炉的脱脂作用，其余工序与森吉米尔法基本相同。
在原板进入作业线后，首先进行电解脱脂，而后水洗、烘干，再通过有保护气体的还原炉进行再结晶退火，最后在密封情况下进入锌锅热镀锌。
这种方法因带钢不经过氧化炉加热，所以表面的氧化膜较薄，可适当降低还原炉中保护气体的氢含量。
这样，对炉安全和降低生产成本有利。
但是，由于带钢得不到预加热就进入还原炉中，这样无疑提高了还原炉的热负荷，影响炉子的寿命。
因此这种方法并未得广泛应用。
