建⽴原理图元件的步骤⼀、创建⼀个新的Design，创建⼀个新的sch⽂件
⽂件名可根据需要⾃⼰填写，点击Browse 选择⽂件存放的路径。

⼆、设置图纸⼤⼩：
三、调⼊需要⽤到的元件库，不同的元件按类型放在不同的后缀为ddb的⽂件中。

下⾯先放置电阻。

此步是调⼊你所要⽤到的元件库，找到你需要的元件，点击place 就可以放到你要绘制的电路中了。

按空格键可以旋转元件的⽅向，对电路图中元件双击可以打开元件属性对话框如下图。

设置我们需要⽤到的封装。

原理图中每个元件都必须有封装形式！
对于不熟悉的元器件，可以点击Find 查找：
如：
元件找到后就可以选定元件，点击Place放置。

●当元件放置完成以后，通过以下命令调整元件在图纸中的位置。

（元件在图纸中位置可随时根据需要调整）
元件在图纸中位置要均匀整齐，清晰，便于连线。

例
四、⽤wire连线其它元器件的放置⽅法同上。

放完元件后就可以。

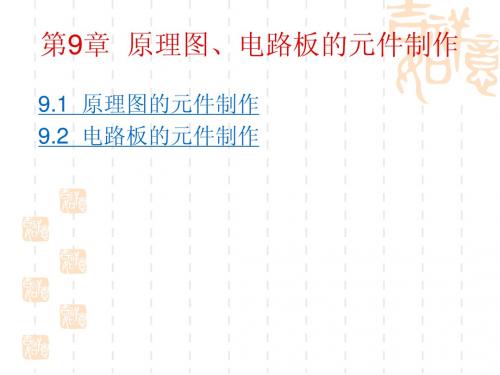

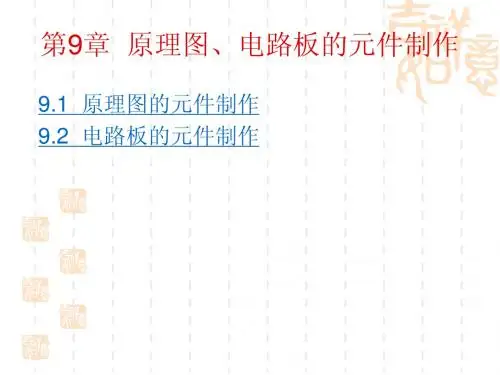

9.1 原理图的元件制作 9.2 电路板的元件制作
9.1 原理图的元件制作
放置元件之前，需要添加元件所在的 库。尽管Protel 99 SE提供的元件库非常丰 富，但是随着科技的发展总有新型元件是 库里没有的。这些新型元件，元件库来不 及收集或者是用户自定义的非标准元件。 此时用户利用Portel 99 SE的元件库编辑服 务器，自己动手创建新元件。
元件库绘图工具栏的各个按钮的功能如下： 画直线工具 画曲线工具 画弧线工具 画多边形工具 添加文字工具 画元件工具 新增部分元件工具 画矩形工具 画弧线角矩形工具 画椭圆工具 粘贴图片工具 数组式复制工具 画引脚工具
（2） ． “SchLib IEEE Tools”工具栏
Protel 99 se还提供了如图9-4所示的 “SchLib IEEE Tools”工具栏，用来放置有 关的工程符号，如反向器、时钟符号等。 同“SchLib Drawing Tools”工具栏的打开 或关闭相似，“SchLib IEEE Tools”工具栏 的打开或关闭可以选择“View”菜单，然后 在弹出的下拉菜单中选择“Toolbars”选项， 在弹出的下拉菜单中选择“IEEE Toolbar” 选项。
9.1.1 库元件编辑器
这一节首先介绍加载库元件编辑器的 方法，接着将简单介绍库元件编辑器中一 些工具的使用方法。
1. 加载库元件编辑器 （1）执行菜单命令：“File | New” （2）执行上一步的命令后，工作平面 上将出现如图9-1所示的“New Document”选项窗口。 此时用鼠标左键双击 图标，或用 鼠标左键单击此图标后再单击“OK” 按钮lace”命令栏里是图形放置的命令。 "Tools”工具栏里的命令主要应用于创建新的 库元件以及查看和管理元件库。 “Options”工具栏提供了库元件的工作环境 的设置工具。 “Reports”工具栏里的命令可帮助设计者了 解元件库里的元件和使用的基本库信息。 “Windows”工具栏可以帮助用户设置窗口 的排列方式，查看当前打开的文件的目录。 “Help”工具栏向用户提供Protel的使用帮助。

原理图绘制的实例演
05
示
实例一：简单电路原理图的绘制
总结词
简单明了，易于上手
详细描述
对于简单的电路，可以使用简单的图形和符 号来表示各个元件，例如电阻、电容、电感 等。在绘制时，应遵循电路的逻辑关系，按 照一定的顺序排列元件，使电路图更加清晰
易懂。
实例二：复杂电路原理图的绘制
要点一
总结词
要点二
软件操作技巧和注意事项
操作技巧
使用快捷键可以提高绘图效率，例如使用 Ctrl+C 和 Ctrl+V 复制和粘贴元件或 连线；使用拖拽操作调整元件位置等。
注意事项
在绘制原理图时，需要注意元件的封装和连线方式，以确保电路的正确性和可制 造性。同时，应该遵循一定的设计规范，如使用标准的元件库、保持图纸整洁等 。
详细描述
电气连接线的标注应包括线型、线宽、颜色等信息，标注位置应醒目、易读。同时，应 遵循一定的布线原则，如避免交叉、尽量短捷等，以提高原理图的清晰度和可读性。
注释和说明的编写规范和标准
总结词
注释和说明的编写应准确、简洁，有助于理 解电路的工作原理和设计思路。
详细描述
注释和说明应与电路图相结合，对电路中的 关键部分进行解释和说明。编写时应采用简 洁明了的语言，避免使用过于专业的术语， 以便于非专业人士理解。同时，注释和说明 的位置应醒目、易读，以便于查找和理解。
元器件的选型和参数标注规范
总结词
元器件的选型和参数标注应准确、完整 ，遵循相关标准和规范。
VS
详细描述
在选择元器件时，应考虑其规格、性能参 数、封装形式等因素，确保其符合电路的 要求。参数标注应包括数值、单位、符号 等信息，标注位置应醒目、易读。

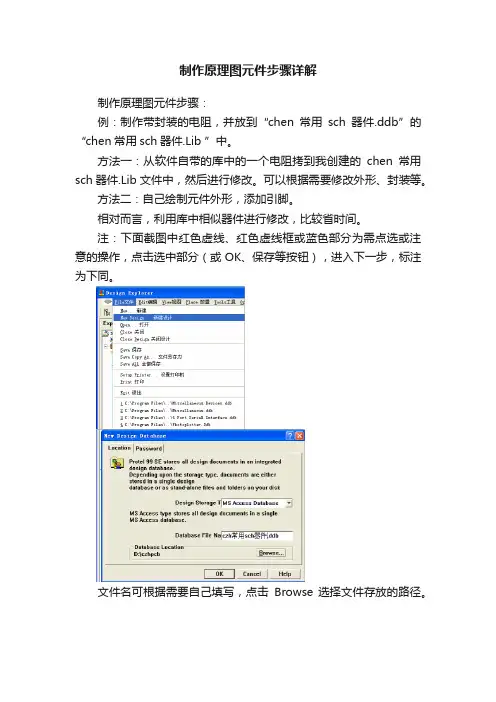

制作原理图元件步骤详解制作原理图元件步骤：例：制作带封装的电阻，并放到“chen常用sch器件.ddb”的“chen常用sch器件.Lib ”中。

方法一：从软件自带的库中的一个电阻拷到我创建的chen常用sch器件.Lib 文件中，然后进行修改。

可以根据需要修改外形、封装等。

方法二：自己绘制元件外形，添加引脚。

相对而言，利用库中相似器件进行修改，比较省时间。

注：下面截图中红色虚线、红色虚线框或蓝色部分为需点选或注意的操作，点击选中部分（或OK、保存等按钮），进入下一步，标注为下同。

文件名可根据需要自己填写，点击Browse 选择文件存放的路径。

将文件名改为便于记忆管理的名称。

双击“czh常用sch器件.Lib ”进入如下页面，屏幕中央的两个快捷工具栏为浮动工具栏，可以拖拽到屏幕上任意位置。

下面打开一个已有的sch器件库文件，并从其中复制一个电阻出来。

找到Program Files\Design Explorer 99 SE\Library\Sch、Miscellaneous Devices点击打开选择电阻，选中后全变黄色，如下图。

按下复制按钮（ctrl+c ）光标变为“十”点击电阻上某一位置（为下一步插入设置一个参考点）至此，已把软件自带的库中的一个电阻拷到了我创建的chen常用sch器件.Lib，下面先关掉软件自带的miscellaneous eDevice.ddb文件（务必先关掉它，以免无意中修改了软件自带的库文件）选中miscellaneous e Device.ddb，然后执行如下图所示操作关掉软件自带的“miscellaneous e Device.ddb”文件后，回到“chen常用sch器件.ddb”器件名可改为R2_chen (器件名可根据方便来设定。

输入footprint，可为该元件设置几个封装，调用时就再选择。

（若要在该文件中创建其它sch器件，可点击菜单“工具\新建元件”。

）至此，一个包含了一个名为R_CHEN 电阻就做好了。

原理图绘制步骤
1. 打开绘图软件，创建一个新文档或选择一个已有的文档。

2. 确定需要绘制的电路图的元件和连接方式。

3. 在绘图软件的工具栏中选择合适的元件图形，如电阻、电容、电感、晶体管等。

4. 先画出电路图中的主要元件，按照电路的连接顺序逐步添加。

5. 对每个元件进行标注，如电阻的阻值、电容的容值、晶体管的型号等。

6. 使用连接线将元件连接起来，注意按照电路正确的连接方式进行连接。

7. 为了增加可读性，可以为连接线添加箭头、标记电压节点等。

8. 检查电路图是否准确，并进行必要的修改和调整。

9. 添加电源、接地符号和其他辅助元件。

10. 完成电路图绘制后，保存文件并根据需要进行打印或导出。

• :圆周率符号(Pi Symbol)。 • :大于等于符号(Greater Equal)。 • :内置上拉电阻得集电极开路输出符号(Open Collector PullUp)。 • :射极开路输出符号(Open Emitter)。这种引脚得输出 状态有高阻抗低态及低阻抗高态两种。
• :内置下拉电阻得射极开路输出符号(Open Emitter PullUp)。这种引脚得输出状态有高阻抗低态与低阻抗高态 两种。
图3-1 原理图元件库编辑器
3、2 制作元件前得准备:
•3、2、1 编辑器得窗口组成
在图3-1中,左 边为元件库管理器,它 就是元件库编辑器中得 常用工具。如果再新建 一个元件库时,元件库 就会放置一个缺省名为 “ponent_1”得元件, 并将该元件显示在元件 库管理器得ponents列 表框中。
• 3、2、3 符号工具:
打开或关闭IEEE符号工具栏,可以执行菜单命令【放置 】/【IEEE 符号】或利用主工具栏中得按钮。
IEEE符号各工具栏中各个按钮得功能如下:
• :放置小圆点(Dot),用于负逻辑或低动态动作得场合 。 • :从右到左得信号流(Right Left Signal Flow),用于指 明信号传输得方向。 • :时钟信号符号(Clock),用于表示输入从正极出发。 • :低态动作输入符号(Active Low Input)。 • :模拟信号输入符号(Analog Signal In)。
图3-13 绘制数码管得“日”字笔 图3-14 绘制数码管得小数点 划
• 单击绘图工具栏中得 → 按钮,出现十字光 标后,按下【Tab】键,会出现如图3-15所示得对话 框。
• 在该对话框中,将【显示名称】设置为“A”,【标识 符】设置为“10”,【电气类型】设置为“Input 或 Output”,单击【确认】按钮即可。 • 电气类型共4种: ♂ Unspecified:不确定 ♂ Input:输入类型 ♂ Output:输出类型 ♂ Bidirectional:双向

制作原理图元件
制作步骤 （以4位一体8段数码管为例）
1.创建或打开一个设计数据库文件 2.在设计数据库中创建一个原理图元件库 文件 3.打开原理图元件库绘图工具栏
View->Toolbars->Drawing Toolbar
4.重命名元件名
T/E
如果是要在某原理图元件库中添加一个元件， 则前4步改为：
也可采用先放置引脚，再双击修改引脚属性的方 法来绘制引脚
注：1.原理图元件的形状、引脚排列等，无须 与实物形状相同。 2.引脚序号不要弄错。
9.设置元件属性（元件属性：在原理图设计中， 调用该元件时所显示的器件信息）
T/D（或单击浏览器窗口中的“Description” 按钮 设置默认的元件代号：〔Default〕设为 “DS?” 设置元件描述：〔Description〕设为“Four Bit eight-Segment Display” 设置可选封装：〔Foot〕（根据实际封装填 或不填）
.保存
打开原理图元件库文件 新建一个元件，并修改元件名
T/C
5.重新设定锁定栅格〔Snap〕和可视栅格 〔Visible〕（为绘图方便）
O/D
移动图形时的最小 移动距离
网格大小
6.绘制外形
单击矩形工具按钮 按下“Tab”键 〔Border〕属性设置为“Small”（或其它边框 类型） 绘制:从图纸的中心位置（坐标x:0,y:0）开始绘 制
7.绘制内部形状或符号〔需要时〕
根据需要单击直线工具按钮 ，或其它工具 按钮。 按下“Tab”键，根据需要设置属性 绘制 注：需要时，才做此步操作，否则可跳过。另 外，分立元件的设计也可采用上述工具设计。

制作及修订Protel原理图元件的必要性
尽管可以通过搜索来查找元件，但是对于初学者 而言，元件在库中的名称本身通常就已经是一个拦路虎 ，即便顺利搜索到该名称的元件，但是由于外观及引脚 属性的原因，若不作修改地直接使用，绘图效果往往难 尽人意，这种情况对于简单的分立元器件一般说来尚可 接受，但对于引脚甚多的集成元件问题就显得非常突出 。作为一种很实际的情况，电子工程师在设计电路时， 为更恰切地表达设计，增强图纸的可读性，常常需要将 相关的引脚就近绘制，不用的引脚甚至隐藏，直接采用 库元件显然是无法满足要求的。掌握Protel DXP电气符 号的制作以及修订，可以降低甚至摆脱对自带库的依赖 ，极大增强设计的灵活性。

现代电子技术工程设 计与实践
广东职业技术学院
1 创建原理图库
图 元件编辑窗口
现代电子技术工程设 计与实践
原理图库文件编辑环境： 主菜单栏、标准工具栏、实用工具、编辑窗口及 面板控制中心等几大部分组成。
菜单工具栏的功能和使用方法与原理图编辑环境基本一致，这就不多做介 绍。
广东职业技术学院
广东职业技术学院
（5）画出如图的一个四位一体7段共阳极数码管的原理图 如图5-71所示。
图5-71 四位一体数码管原理图
现代电子技术工程设 计与实践
（6）设置元件属性参数： 每个元件都有与其相关联的属性，如默认标识、 PCB封装、仿真模块以及各种变量等。打开Sch Library面板，从元件列表内选择要编辑的元件。 点击Edit按钮，显示元件属性对话框（Library Component Properties），如图5-72所示。在 Designator输入栏内输入默认的元件标识；在 Models区域为该元件添加PCB封装、元件的描述 。

原理图元器件的制作一、实验目的1.掌握DXP2004 原理图元件库文件的创建方法。

2.掌握自建原理图元件库的管理方法和新器件的制作方法二、实验仪器计算机、DXP 2004软件三、实验任务1. 创建原理图元件库文件2. 制作新的元器件3. 把系统Miscellaneous Devices.IntLib库和Miscellaneous Connectors.IntLib库中常用的电阻、电容、二级管、三极管、开关、接插件等元件复制到创建的原理图元件库文件中。

四、实验步骤4.1创建原理图元件库文件（1）启动DXP2004软件，打开工程项目文件。

创建原理图元件库文件的方法有两种。

方法一：执行菜单File/New/Library/Schematic Library。

方法二：在工程项目工作面板中，将鼠标移到电话接听器.PRJPCB处，点击右键，选择Add New to Project/Schematic Library,如图1所示。

图1 创建原理图元件库文件执行了原理图元件库文件命令后，在项目工作面板上就多了一个Schlib1.SchLib文件，如图2所示。

图2新建的原理图元件库文件（2）保存文件。

执行菜菜单File/Save命令，或者将鼠标移到图2所示的Schlib1.SchLib处，点击右键，选择Save，进入保存文件对话框，如下图3所示。

将文件命名为MYLIB,点击保存按钮，就可以完成文件保存。

图3 原理图元件库文件保存对话框（3）打开原理图元件库编辑管理器。

点击图2所示的SCH Library按钮，或者执行菜单View/WorkSpace Pannels/SCH/SCH Library命令，进入原理图元件库编辑管理器。

原理图元件的创建、复制、修改都必须在元件库编辑器下进行。

编辑器界面如下图4所示。

图4 原理图元件库编辑器界面从图4可看到，系统自动生成一个名为“Component_1”的空白器件。

在器件列表区可对元件进行改名、复制、粘贴等功能。

5元件属性与引脚属性的设置
元件属性与引脚属性的设置
引脚的电气性质： ① Input：输入引脚。 ② I/O：输输出双向引脚 ③Output：输出引脚。 ④ Open Collector：集电极开 路型引脚。 ⑤ Passive：无源引脚（如电 阻电容的引脚)。 ⑥ HiZ：高阻引脚。 ⑦ Emitter：射极输出。 ⑧ Power：电源（如VCC和 GND)。
原理图元器件的制作
引入
Protel DXP 2004 SP2的元器件库尽管非 常庞大，但由于电子制造业的迅猛发展，新的元 器件不断涌现，使得元器件库无法及时囊括所有 元器件符号。
原理图元器件的制作
原理图元器件制作的步骤：
1、新建原理图库。 2、打开“SCH library”面板。 3、修改元件名。 4、绘制原理图（设置捕捉网格）。 5、修改元件属性以及引脚属性。 6、保存。
6保存
1、点击左边控制面板的“projects” 。 2、选择要保存的库。 3、单击右键，选择“另存为”，保存 着想要保存的 地方。
课堂小结
原理图元器件制作的步骤：
1、新建原理图库。 2、打开“SCH library”面板。 3、修改元件名。 4、绘制原理图（设置捕捉网格）。 5、修改元件属性以及引脚属性。 6、保存。
2“SCH Library”面板
“SCH Library”面板是元器件库管理器，主 要作用是管理该文件中元器件符号。 点击“察看” →“工作区 面板” →“SCH” → “SCH Library”，同样可以 打开“SCH Library”面板。
方法2 方法1
→
原理图元器件库文件界面
（1）“元件”区域。主要功能是管理元器件， 如查找、增加新的元器件符号，删除元器件符 号，将元器件符号放置到原理图文件中，编辑 元器件符号等。 （2）“别名”区域。主要功能是设置元器件符 号的别名。 （3）“Pins”区域。主要功能是在当前工作窗 口中显示元器件符号引脚列表，以及显示引脚 信息。 （4）“模型”区域。主要功能是指定元器件符 号的PCB封装、信号完整性或仿真模式等。

8.绘制引脚 8.绘制引脚
单击画引脚工具按钮 按"Tab"键 Tab"键 设置引脚名: Name〕属性设置为" 设置引脚名:〔Name〕属性设置为"A" 设置引脚序号: Number〕设置为" 设置引脚序号:〔Number〕设置为"1" 其它选项采用默认设置(或根据需要设置, 其它选项采用默认设置(或根据需要设置,如设置引 脚长度〔Pin〕 脚长度〔Pin〕) 按空格调整引脚方向,单击在适当位置确认 按空格调整引脚方向, 重复以上过程绘制其它引脚
单击矩形工具按钮 按下"Tab"键 按下"Tab"键 Border〕属性设置为"Small"( 〔Border〕属性设置为"Small"(或其它边框 类型) 类型) 绘制
7.绘制内部形状或符号〔"日"字形〕 7.绘制内部形状或符号 绘制内部形状或符号〔 字形〕
单击直线工具按钮 按下"Tab"键 按下"Tab"键 Line〕属性设置为" 〔Line〕属性设置为"Small" (或其它边框 类型) 类型) 绘制 绘制小数点, 绘制小数点,可用椭圆工具按钮或其它方法
View->ToolbarsView->Toolbars->Drawing Toolbar
4.重命名元件名 4.重命名元件名
T/E
5.重新设定锁定栅格〔Snap〕和可视栅格 5.重新设定锁定栅格 Snap〕 重新设定锁定栅格〔 Visible〕 为绘图方便) 〔Visible〕(为绘图方便)
O/D
6.绘制外形 6.绘制外形
制作原理图元件

元件编辑界面中间有一个十字坐标，划出四个工作区域， 十字坐标中心决定了今后设计原理图选中该元件时鼠标指 向的位置，理论上元件制作可在任一个工作区进行，通常 将元件制作中心指向十字坐标中点。
知识2 绘制元件
1.绘图工具条
绘图工具条
绘图工具条各图标功能
2.绘制元件AT24C02
1）创建原理图元件库。 2）打开新创建的设计数据库文件。 3）启动原理图库绘图工具条。 4）执行菜单命令【Tools】/【Rename mponent…】命 令，弹出修改当前元件名称的对话框，将元件名改为 AT24C02，单击【OK】按钮完成。
新建元件重命名
5）绘制元件。其操作步骤如下：
①单击绘图工具条中画矩形工具按钮，鼠标指针出现十字光标。 ②单击编辑界面十字坐标中心后，向下、向右拖动鼠标，拉出一 个矩形方框后单击确认，元件外形方框绘制完毕。
6）绘制
设置引脚名称
8）制作完成的AT24C02元件如图所示，保存备用。
AT24C02元件
AT24C02实物
知识3 管理自制原理图元件库
导入我的元件库
电子设计自动化
电子设计自动化
原理图元件制作
知识1 启动元件库编辑器
1.启动元件库编辑器
1）启动Protel 99 SE，打开设计数据库文件。
新建设计任务对话框
2）单击【 OK】按钮，即可创建一个新元件库文件。
创建新元件库文件
3）双击原理图元件库文件，即可进入原理图元件库编辑 工作界面。
原理图元件编辑界面
2.元件库编辑界面

绘图工具栏的使用 9）.添加文字标注：执行添加文字标注命令后，在所需放
置的地方单击鼠标左键即可完成放置，鼠标右键或 <ESC>键退出操作。
设置文字标注属性：添加文字标注命令状态下按<Tab> 键或完成放置后双击文字标注，即可弹出“注释”对 话框进行设置。
绘图工具栏的使用
10）.添加文本框：方式与添加文字标注一样。
实例—七段数码管LED的制作
7）绘制直线：单击菜单“放置” →“直线”，或实用工具 工具栏中 图标，单击ห้องสมุดไป่ตู้标左键确定直线的起点，拖动 到适当位置再单击鼠标左键确定直线的终点，绘制直线 拐弯时可通过<space>键进行角度模式的切换。鼠标右 键或<ESC>键退出操作：
实例—七段数码管LED的制作
8）绘制椭圆：单击菜单“放置” →“椭圆”，或实用工 具工具栏中 图标执行绘制椭圆命令，单击鼠标左 键依次为确定椭圆中心、长轴、短轴，鼠标右键或 <ESC>键退出操作：
实例—七段数码管LED的制作
9）放置字符串：单击菜单“放置” →“文本字符串”， 或实用工具工具栏中 图标执行放置字符串命令，鼠 标右键或<ESC>键退出操作；
实例—七段数码管LED的制作
绘图工具栏的使用
设置文本框属性：添加文本框命令状态下按 <Tab>键或完成放置后双击文本框，即可弹出 “文本框”对话框进行设置。
绘图工具栏的使用
11）.粘贴图片：执行放置图形命令后，单击鼠标左键确 定图片框的一个顶点，拖动到适当位置再单击鼠标左 键确定图片的大小，此时将弹出“打开”对话框，从 中选择需要粘贴的图片完成粘贴，鼠标右键或<ESC> 键退出操作。
