Protel DXP 指导教程目录欢迎使用Protel DXP在原理图中放置元件创建一个新的PCB文件手式布线Protel DXP 设计探索者连接电路将新的PCB添加到项目自动布线设计文件夹是怎样保存的网络与网络标签转换设计验证你的板设计创建一个新项目设置项目选项更新PCB设置项目输出创建一个新的原理图图纸检查原理图的电气参数设计PCB打印到Windows打印设备将原理图图纸添加到项目设置错误报告设置PCB工作区生产输出文件设置原理图选项设置连接模式定义板层和其它非电层仿真设计绘制原理图设置比较器设置新的设计规则设置仿真定位元件和加载元件库编辑项目在PCB上放置元件运行瞬态特性分析欢迎使用Protel DXP欢迎来到Protel DXP世界--Protel DXP是一款Windows NT/XP的全32位电子设计系统。
Protel DXP提供一套完全集成的设计,这些工具让你很容易地将你的设计从概念形成最终的板设计。
所有的Protel DXP工具需要在一个单一应用环境--设计探索者(the Design Explorer)中运行。
启动Protel DXP,设计探索者打开,将你所有的设计工具放在你的手指尖。
你将从一个单一的、一致的、个性化的用户环境受益。
这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。
Protel DXP设计探索者设计探索者是你与你的设计和设计工具的界面。
要启动Protel并打开设计探索者,从Windows开始菜单选择Programs »Altium » Protel DXP。
当你打开Protel DXP后,将显示最常用的初始任务以便方便选择(如图)。
在你建立了你的设计文件夹后,你就能在编辑器之间转换,例如,原理图编辑器和PCB编辑器。
设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。
一些工作区面板的名字最初也会显示在工作区右下角。

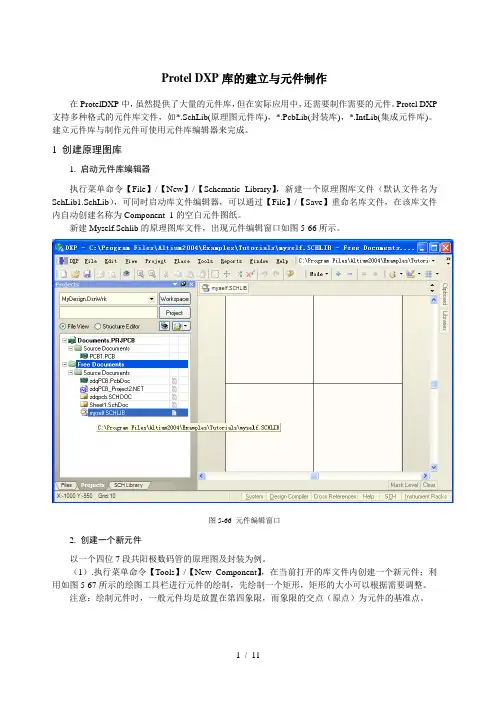

Protel DXP库的建立与元件制作在ProtelDXP中,虽然提供了大量的元件库,但在实际应用中,还需要制作需要的元件。
Protel DXP 支持多种格式的元件库文件,如*.SchLib(原理图元件库),*.PcbLib(封装库),*.IntLib(集成元件库)。
建立元件库与制作元件可使用元件库编辑器来完成。
1 创建原理图库1. 启动元件库编辑器执行菜单命令【File】/【New】/【Schematic Library】,新建一个原理图库文件(默认文件名为SchLib1.SchLib),可同时启动库文件编辑器,可以通过【File】/【Save】重命名库文件,在该库文件内自动创建名称为Component_1的空白元件图纸。
新建Myself.Schlib的原理图库文件,出现元件编辑窗口如图5-66所示。
图5-66 元件编辑窗口2. 创建一个新元件以一个四位7段共阳极数码管的原理图及封装为例。
(1).执行菜单命令【Tools】/【New Component】,在当前打开的库文件内创建一个新元件;利用如图5-67所示的绘图工具栏进行元件的绘制,先绘制一个矩形,矩形的大小可以根据需要调整。
注意:绘制元件时,一般元件均是放置在第四象限,而象限的交点(原点)为元件的基准点。
1.绘制曲线2.绘制多边形3.新建元件4.绘制矩形5.绘制椭圆形6. 阵列粘贴7.绘制直线8.绘制圆弧9.放置文本10.添加部件11.绘制圆角矩形12.添加图片13.放置引脚图5-67 元件绘制工具栏(2)添加引脚执行菜单命令【Place】/【Pins】,或直接点击绘图工具栏(Sch Lib Drawing )上的放置引脚(Place Pins)工具,光标变为“×”字形并粘附一个引脚,该引脚靠近光标的一端为非电气端(对应引脚名),该端应放置在元件的边框上。
图5-68 放置引脚(3)编辑引脚的属性双击要修改的引脚弹出引脚属性对话框如图5-69所示,可对Designator(引脚标号),Display name(名称)等属性进行修改。
ProtelDXP2004讲义(三)电路原理图元件库管理一、概述电路原理图的绘制过程,主要就是放置各种元件的过程。
如果用户所需要放置的元件并不在系统已经加载的集成库文件中,那么就需要对该元件及其所在的库文件进行查找。
DXP内置的集成库文件相当完整,所存放的库元件数量非常庞大,几乎涵盖了世界上所有芯片制造厂商的产品,并且还可以从网上随时更新。
所以大多数情况下,用户能够在系统提供的库文件中找到所需要的元件,可以随时放置使用。
但是,对于某些比较特殊的、非标准化的元件或者新开发出来的元件,可能会在系统库文件中一时无法找到。
而且,系统本身所提供的库元件原理图符号外形及其它模型形式,有时候也并不符合用户的具体电路设计要求。
因此,在这些情况下,就要求用户能够自己创建库元件,为其绘制合适的原理图符号或者其它模型形式,以满足自己的设计需要。
DXP系统为用户提供了创建库元件的适用工具——库文件编辑器,使用户能够随心所欲地创建符合自己要求的库元件,并建立相应的库文件,加入到系统中,在原理图绘制过程中或者在设计PCB印制电路板时使用。
另外,还可以利用库文件编辑器,来为自己的设计项目创建一个独立的原理图库文件(扩展名是*.SchLib)和PCB库文件(扩展名是*.PcbLib),单独存放该项目中所用到的全部元件,使得项目自成一体,便于项目的编辑和管理,也增加了灵活性。
二、认识原理图库文件编辑器1.启动原理图库文件编辑器启动原理图库文件编辑器有多种方法,通过新建一个原理图库文件,或者打开一个已有的原理图库文件,都可以进入原理图库文件的编辑环境中。
操作过程:(1)执行菜单命令【文件】→【创建】→【库】→【原理图库】。
执行该命令后,一个默认名为“SchLib1.SchLib”的原理图库文件被创建,同时启动了原理图库文件编辑器。
(2)执行命令【另存这】,将该原理图库文件重新命名为“NewSchLib.SchLib”,并保存在合适位置。
