红外线报警器设计说明书

毕业设计题目红外线探测报警器设计系别：***************专业年级：***************姓名：***************学号：***************指导教师：***************联系方式：***************2012年01月16日毕业设计（论文）任务书******* 系 ******* 专业学生姓名*******班级*******号*******课题名称红外线探测报警器Ⅰ、题目的目的和要求：现在社会迅速发展，人们生活质量逐步提高。

各种高档家电产品和贵重物品为许多家庭所拥有，民购买及入住小区除对社区的生活设施、房屋质量关心外，对小区的安全环境也及为关注。

传统的住宅围墙和防盗栅栏等简单防护设施既破坏社区的整体形象，也不能完全有效的阻止犯罪分子的破门而入，同时紧锁的铁门和护栏在发生火灾、地震等紧急情况时，使人难以逃生。

因此社区防范的现代化、智能化，居民财产的防盗防劫已成为每个家庭必需解决的问题，并且人们手中特别是城市居民的积蓄也十分可观。

安防产业也随之渐渐发展，人们对于安防的灵敏性、便捷性及有效性的要求越来越高。

而智能安防产品恰恰解决了这个问题。

目的：现如今，盗窃分子日益猖獗，单单的锁具已无法阻挡这些“动手能力”强的人；锁具的不断更新，愈加复杂化，但是他们的技术也不断跟进，所以，我们必须采取一些必要的辅助条件来保护我们家庭以及财务的安全。

防盗报警器带领着人们一步一步向这样的生活迈进，但是由于产品及多方面原因，使得安防产品的有效性及灵敏度降低，使得安防质量下降，常常出现报警器迟缓、不能随时随地报警等现象，所以解决好防盗报警器的问题能够使人们更加安全、放心的使用或携带各式的物品，跟上时代的发展享受高品质的生活。

要求：一、灵敏、可靠，一经触发，可以立即报警；二、对产品的材料精益求精，延长防盗报警器的使用寿命；三、改善报警器的环境，减少不必要的影响Ⅱ、设计技术要求与数据（或论文主要内容）：设计内容：红外探测器是防盗报警系统中最关键的组成部分，直接决定系统的灵敏性与稳定性，是整个系统品质的保障。

红外报警器设计方案红外报警器是一种常见的安防设备，主要通过红外线感应人体或物体的移动来发出报警信号。

下面我们将介绍一个红外报警器的设计方案。

一、硬件设计：1. 红外传感器：选择一款高灵敏度、稳定性好的红外传感器，可根据需要选择单向、双向感应器。

2. 控制电路：使用单片机来控制红外传感器和报警器之间的通信和协调工作。

选择适合的单片机并编写相应的程序。

3. 报警器：可以选择蜂鸣器或闪光灯来作为报警器。

根据需要，也可以选择同时使用蜂鸣器和闪光灯。

4. 电源：选择适合的电源供电，可以使用直流电源或锂电池进行供电。

二、软件设计：1. 红外传感器控制程序：编写红外传感器的驱动程序，用于控制传感器的工作模式和参数设置。

2. 报警逻辑程序：编写报警逻辑程序，当红外传感器检测到有人或物体移动时，触发报警器的报警信号。

3. 报警器控制程序：编写报警器的控制程序，用于控制报警器的开关和报警信号的输出。

三、硬件连接：1. 将红外传感器连接到单片机的输入引脚，以读取传感器的信号。

2. 将报警器连接到单片机的输出引脚，以触发报警器的工作。

3. 将电源连接到单片机和其他电路的相应引脚，以提供稳定的电源供电。

四、功能扩展：1. 灵敏度调节：根据需要，可以在电路中加入灵敏度调节电路，以实现对红外传感器的灵敏度进行调节。

2. 报警延时：可以在报警逻辑程序中加入延时功能，即当触发报警后，可以设置一段时间内不再重复触发报警，以避免不必要的干扰。

五、测试和优化：1. 完成硬件和软件的设计后，需要进行测试和优化，确保红外报警器的性能和稳定性。

2. 可以通过改变灵敏度、延时等参数来对红外报警器进行调试和优化，使其在实际应用中达到较好的效果。

以上是一个简单的红外报警器设计方案，设计者可以根据自己的需求和实际情况进行相应的修改和完善。

设计过程中需要考虑安全性、稳定性和易用性等因素，确保红外报警器在使用中能够准确、可靠地发挥作用。

红外探测报警器——功能原理说明书1.1 报警器的设计思想随着社会的发展和人民生活水平的不断提高，农村城镇化和人员流动性增大，社会治安状况也变得日趋复杂，目前日趋严重的盗窃犯罪突出了低龄化、团体作案以及高素质犯罪等特点，人们的安全防范意识也随之不断增强。

诸如家庭、学校、工厂、办公室等场所都应该健全自身的防盗系统。

红外线报警器所采用的红外探测技术是检测物体自身发射的红外线的一种无源探测技术，具有极强的抗干扰能力，不产生辐射，隐蔽性好。

红外探测器是红外探测技术的关键部件，可探测0.1～0.05℃的温度，长波红外影像可穿透烟雾，分辨率高，空间分辨能力更可达0.1毫弧度。

另外，红外影像不受低空工作是地面和海面的多路径效应影响，具有多目标全景观察、追踪及目标识别能力，可整合微处理器实现对目标的热影像进行智慧型探测，具有良好的抗目标隐形能力。

由于红外探测的这些特点就使得红外线报警器以其独特的优势被人们广泛应用于家居、商铺、办公室、工厂、仓库、银行、学校、医院等领域。

1.2 报警器的功能及原理本红外线报警器是由AT89S52单片机、KL-5D型红外线探头开关、电子继电器、220V/15W 警示灯构成的单机报警系统，它具有精确的24小时制可调的电子时钟，智能化夜间报警，远程监视等功能，警示灯可以同时完成警报与闪灯，具有良好的报警效果。

而且本系统便于安装和隐藏，反应灵敏、使用性强。

其主要功能为：1) 防盗：若有非法入室盗窃者，立刻现场报警，同时向外发送报警信号。

2) 防窃：若遭遇坏人入室抢劫，可即时发送报警信号。

该报警系统的红外探头部分采用KL-5D型红外线探头开关，用ATMEL公司的AT89S52单片机作为报警器的主控部分，220V/15W红色警报灯作为报警部分，继电器驱动电路驱动220V警报灯工作。

具体要求如下：由AT89S52单片机控制完成24小时制可调的电子时钟，用数码管显示小时与分，通过P3口的外设按扭完成时、分的调节。

编号2014年第七届“圆融杯〞电子设计竞赛参赛作品作品名称：红外遥控报警器团队负责人：易鹏X毅军X鹏宇指导单位：校电子科技协会指导老师：填表日期：2014年11月12日一、设计课题任务、功能要求说明及总体方案介绍1.引言家居防盗报警器的开展主要是基于传感器之上，所以有必要先谈谈红外传感器的开展状况。

而传感器技术是21世纪人们在高新技术开展方面争夺的一个制高点，各兴旺国家都将传感器技术视为现代高新技术开展的关键。

从20世纪80年代起，日本就将传感器技术列为优先开展的高新科技之首，美国等西方国家也将此技术列为国家科技和国防技术开展的重点。

从而基于传感器技术的防盗报警系统也得到了高速开展。

传统的防盗报警器都是检测到有盗情的时候只在本地发出警报声音，内部没有控制器，易被破坏失效，安装，扩展也不方便。

本文设计的家居防盗报警器利用单片机控制，功能强大，并且易于扩展成多用途的智能家居系统。

本家居防盗报警器主要由红外人体感应模块和单片机组成。

感应局部可以配以不同探头，如门磁、烟雾、风雨探头、热释电探头、温度探头等，可以实现防盗、防火、防水等多功能报警，安装使用非常方便！无论是基于那种方式的防盗报警器，它的工作原理都是将探测到的信号，经电路放大，并通过控制电路判断是否属于异常信号，再决定是否发送报警信号给报警电路,从而到达防盗的效果。

2.工程概述家居防盗报警器主要是由人体感应模块、中央控制单元、数字显示单元、按键电路、报警电路和电源电路等局部组成。

系统的组成构造如下：1、主机有三个控制按键，一个按键布防，一个按键是遇到紧急情况紧急报警〔或是测试键〕，一个是撤防。

另一个为单片机的上电复位按键。

2、按下布防按键后，30秒后进入监控状态〔此时有人靠近不报警〕，当有人靠近时，热释红外感应到信号，传回给单片机，单片机马上进展报警。

按下撤防按键解除布防。

3、当遇到特殊紧急情况时，可按下紧急报警键〔测试键〕，蜂鸣器进展报警。

〔前提是在布放状态下！！！〕4、布防时数码管显示“b〞，撤防时数码管显示“c〞，测试时或报警时数码管显示“-〞3.实施方案首先是为系统总体设计方案划分功能模块.第一局部是红外人体感应器；第二局部是主机(含显示器,处理器,报警器等)；按键控制〔对防盗器实行布防和撤防以及测试)。

3.2设计方案思路：
本次设计的思路是安装4个红外接收头，4位共阳数码管，一个蜂鸣器。任意一个红外线切断，数码管显示相应的位数，蜂鸣器接着报警，然后按下复位键，回到初始状态。
3.3总体设计
红外线报警器采用AT89C51作为主要的芯片来制作，AT89C51芯片的功能比较全。红外对射由发射管和接收管两部分组成，当发射管和接收管在某一角度的范围之内，接收头接收到发射管发出的红外信号时，相应的指示灯点亮。当有障碍物阻挡了红外对射管之间的信号传输，那么相应的指示灯熄灭，同时报警器鸣叫，提示报警。
延时模块：
void delay30ms(int j)
{while(j--)
{for(i=0;i<50000;i++); }
}
检测端口电平及显示模块：
void main (void)
{P2_2=1;定义P2-1为高电平；
P1=0x00;定义P0口为低电平；
P3_0=1;定义P3-0为高电平；
P3_1=1;定义P3-1为高电平；
图1本方案的红外基本原理
四、硬件设计：
4.1硬件介绍
红外对射管：红外对射管由红外发射管和红外接收管两部分组成。红外发射管在外加电压的情况下可以产生出红外线。红外线是一种光线，具有普通光的性质，但又不同于普通可见光，它不会被察觉。红外线具有可以光速直线传播、强度可调、可以通过光学透镜聚焦、可以被不透明物体遮挡等等诸多优点。红外接收管是与发射管配对的特制二极管，它可以接收到红外发射管发射出的红外线，并产生微小的光电流，可以使用一对红外线发射与接收的装置，构成红外线的对射系统，称为主动式红外线应用系统。使用中，经常配对出现，当红外线收、发装置之间的隐形光路被阻挡时，接收装置可以立即察觉到，发出警示信号。利用这种对射系统，可以很方便地构建各种隐蔽的防盗警戒布控，还可以用于各种设备的安全防护或者自动控制方面。红外线发射与接收的方式有两种，其一是直射式，其二是反射式。直射式指的是发光管和接收管彼此相对安放在发射与受控物的两端，中间相距一定距离；反射式指发光管与接受管并列一起，平时接收管始终无光照，只有在发光管发出的红外光线遇到反射物时，接收管收到反射回来的红外光线才工作。本次设计的是运用直射方式的红外对射管。

模拟电子技术课程设计说明书题目：防盗报警器设计与使用说明书院、部：电气与信息工程学院学生姓名：***指导教师：贾雅琼职称讲师专业：电气工程及其自动化班级：电气本1002班完成时间：2012-6-3摘要近年来，随着人们的生活水平的提高，各种高档家电产品和贵重物品为许多家庭所拥有。

然而一些不法分子也越来越多，偷盗现象屡见不鲜。

因此，越来越多的居民为家庭财产安全问题堪忧。

报警器的出现为人们解决了不少问题。

但是市场上的报警器大部分都是用于一些大公司财政机构，价格高昂,一般人难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。

本设计正是基于红外线的报警装置，采用光电开关发射不可见的红外线，通过人或物反射回的红外光报警，原理简单，价格低廉，技术性能稳定、灵敏，隐蔽性较强，具有较高的实用价值。

此红外线防盗报警器的设计分为直流稳压电源部分和红外线报警部分，能够自主提供稳定的直流电源。

设计中包括电源变压器、整流滤波电路、稳压电路、信号发生电路、定时电路五个部分。

通过五部分的组合达到自供电源的防盗报警效果。

其核心装置是光电开关和555定时芯片。

关键词红外线报警；光电开关；NE555芯片；单稳态触发；蜂鸣器SummaryWith the improvement of people’s living level in recent years, many families have possession of varied top grade electrical appliances products and valuables. However, there are more and more lawbreakers and theft phenomenon. Thus, increasing residents are worried about their safety problems of property.The emergence of the alarm helps people solve many questions. But alarms in market are used in most of the big company financial institution; the price is so high that average person can not accept. If a low price, sensitive function and reliable performance of the alarm system designed again and produced, their effective role will played in the guard against theft and ensure the property security.This design was based on infrared alarm device, adopting photoelectric switch launch invisible infrared, through the people or things reflection, this device is simple ,cheap, steady, sensitive, and of high hiding power and utility value. This design of infrared alarm device consists of DC (digital current) voltage regulator part and infrared alarm part which can provide steady DC power involuntarily. The design includes Power Supply transformer, rectifier filter circuit, stabilized output voltage, signal generator and timing generator five parts. It can achieve the effect of anti-theft and alarm through the combination on five parts to supply power involuntarily. Its key device is photoelectric switch and 555 timer chip.Key words Infrared alarm; Photoelectric switch; NE555 chips;Single state trigger; buzzer目录1 总体设计方案与要求 (1)1.1 设计任务的功能要求说明 (1)1.2 设计课题总体方案介绍及工作原理说明 (1)2 设计电路及其仿真分析 (2)2.1 设计电路图 (2)2.2 设计电路的仿真结果 (3)3 硬件电路各部分电路设计 (6)3.1 硬件电路图及各模块功能简要介绍 (8)3.1.1 直流稳压部分 (8)3.1.2 红外线报警部分 (9)3.2 PCB图 (12)3.3 实物图 (13)3.4 元器件清单 (14)4 系统的调试及性能分析 (15)4.1 系统的调试 (15)4.2 性能分析 (15)5 protel99SE绘图 (15)5.1 对元器件的前期准备 (15)5.2 Sch原理图应注意常见问题 (16)5.3 PCB设计中应注意的问题 (16)5.4焊盘应注意的常见问题 (17)6 设计结论及体会 (18)致谢 (18)参考文献 (20)附录 (21)1 总体设计方案与要求1.1 设计课题任务设计一个红外线防盗报警器。

红外线报警器方案红外线报警器是一种通过感应红外线信号来实现报警功能的安全设备，广泛应用于家庭、办公场所和公共场所等多个领域。

本文将介绍一种适用于家庭使用的红外线报警器方案，通过对方案的详细描述，帮助读者了解如何选择和使用红外线报警器。

1. 方案概述红外线报警器是一种使用红外线接收器和发射器的设备，通过对红外线信号的接收和解码，监测目标物体的移动与变化，并在检测到异常情况时触发报警。

2. 红外线报警器的组成（1）红外线接收器：用于接收红外线信号，并将信号转化为电信号；（2）红外线发射器：用于发射红外线信号；（3）控制器：用于接收红外线接收器传来的信号，进行解码和处理，并触发报警信号；（4）报警器：当报警信号触发时，发出声音或光亮的警报。

3. 红外线报警器的工作原理（1）红外线传输原理：红外线在电磁波谱中，位于可见光波段的下方。

红外线传感器能够接收到人体或物体所放射出的热能，通过对红外线的监测和分析，来判断是否存在异常情况。

（2）红外线报警器工作原理：红外线报警器通过红外线发射器将红外线信号发射出去，并由红外线接收器接收返回的红外线信号。

当有人或物体经过时，红外线接收器接收到的信号会发生变化，控制器根据这些变化来判断是否触发报警。

4. 红外线报警器的选择与布置（1）选择合适的红外线报警器：在选择红外线报警器时，需考虑使用环境、监测范围和灵敏度等因素。

对于家庭使用，一般选择监测范围较小，灵敏度适中的红外线报警器。

（2）布置红外线报警器：根据家庭的布局和需要监测的区域，合理布置红外线报警器。

通常可将红外线报警器安装在进入户室的门窗周边或重要通道位置，以便及时感知异常情况。

5. 红外线报警器的使用与注意事项（1）正确安装和设置报警器：根据红外线报警器的使用说明，正确安装和设置报警器，保证其正常工作。

（2）保持环境整洁：定期清理和维护红外线接收器和发射器，以免灰尘或污物影响其正常工作。

（3）测试红外线报警器：定期测试红外线报警器的工作状态，确保其准确性和可靠性。

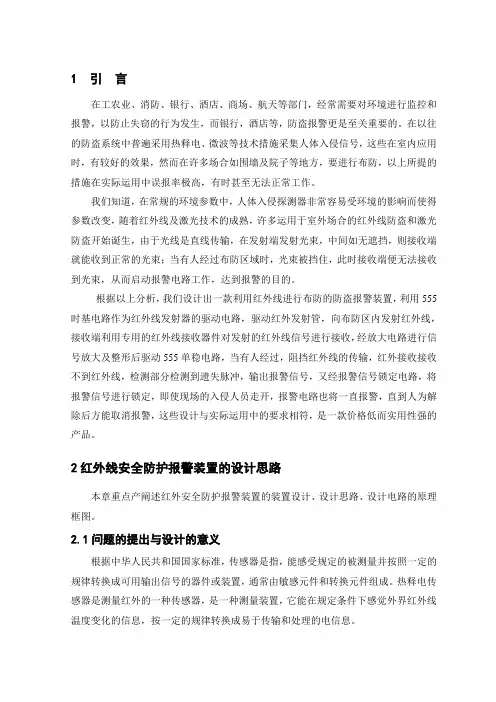

1 引言在工农业、消防、银行、酒店、商场、航天等部门，经常需要对环境进行监控和报警，以防止失窃的行为发生，而银行，酒店等，防盗报警更是至关重要的。

在以往的防盗系统中普遍采用热释电、微波等技术措施采集人体入侵信号，这些在室内应用时，有较好的效果，然而在许多场合如围墙及院子等地方，要进行布防，以上所提的措施在实际运用中误报率极高，有时甚至无法正常工作。

我们知道，在常规的环境参数中，人体入侵探测器非常容易受环境的影响而使得参数改变，随着红外线及激光技术的成熟，许多运用于室外场合的红外线防盗和激光防盗开始诞生，由于光线是直线传输，在发射端发射光束，中间如无遮挡，则接收端就能收到正常的光束；当有人经过布防区域时，光束被挡住，此时接收端便无法接收到光束，从而启动报警电路工作，达到报警的目的。

根据以上分析，我们设计出一款利用红外线进行布防的防盗报警装置，利用555时基电路作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形后驱动555单稳电路，当有人经过，阻挡红外线的传输，红外接收接收不到红外线，检测部分检测到遗失脉冲，输出报警信号，又经报警信号锁定电路，将报警信号进行锁定，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警，这些设计与实际运用中的要求相符，是一款价格低而实用性强的产品。

2红外线安全防护报警装置的设计思路本章重点产阐述红外安全防护报警装置的装置设计、设计思路、设计电路的原理框图。

2.1问题的提出与设计的意义根据中华人民共和国国家标准，传感器是指，能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

热释电传感器是测量红外的一种传感器，是一种测量装置，它能在规定条件下感觉外界红外线温度变化的信息，按一定的规律转换成易于传输和处理的电信息。

数字电子课程设计说明书题目：红外报警器班级：学号：设计：摘要常见的报警器主要是监控一片区域，如果有盗贼通过防范区域，立即会触发警报，立即发出刺耳的警报声,惊吓盗贼,提醒主人。

但是，一般的报警器价格高昂,一般人们难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。

门窗是盗贼通过的必经之地，所以只需监控们窗区域即可；由于红外线是不见光，有很强的隐蔽性和保密性，因此非常适合应用于防盗、警戒等安保装置中。

本设计采用了简单的红外收发管，成本低廉，性能可靠，功耗更低。

1设计要求与说明1.1设计任务与要求1、设计一个红外报警器，当有人进入红外光线探测范围时，报警器立即持续报警，直到人为复位。

2、控制距离在1.5米以上1.2功能要求说明*红外线报警器*延时报警*蜂鸣报警音1.3设计课题总体方案介绍及原理图说明1.3.1总体分析：有人挡住红外光线时报警器发出声音，人没有挡住时报警器不发出声音，我对此方案的设计思路：1、在探测门框内，红外光由发射端发射到接收端。

当有人进入区域内，挡住红外光线，接收端接受不到红外光线，以此引起接收系统中报警电路的反应，报警系统报警。

2、控制范围要求按照普通门框的宽度，在1.5米以上，就要求红外发射器功率不能太小。

3、报警器的灵敏度是判断报警器好坏的一个重要标准，灵敏度越高越好。

但是要考虑到报警器对飘浮物和微小动物的误报，另外还要考虑白天黑夜光线的影响。

4、 在选择器件时还要从经济上考虑，最好选用一些常用芯片器件。

1.3.2设计方案总原理图1.4使用说明1.4.1.安装要求由于安装位置对于报警器的正常工作至关重要，所以对安装的位置需要考虑周详，特别是安装高度，考虑到一般人的身高，报警器自激多谐振荡器功率放大器电源R红外信号发射电路框图放大器 整 流 报警器红外信号接收电路框图的安装位置设置在离地1.2m位置较为合适。

图（1.3）安装时应避免红外防盗报警器靠近冷热源，如冷热出风口、空调出风口、电暖器、冷气机等，；红外防盗报警器对所防护的范围应可直视，不能有障碍物；报警器收发端应该在同一直线上，此时探测距离最远，效果最佳。

通过 ISO9001:2000 国际质量体系认证
KL-1060 型 无线红外防盗报警器
用 户 手 册
您好，欢迎您选购康联报警器系列产品。谨此表示 忠心的谢意，为了您能充分发挥本机性能及正常使 用，恳请您在使用之前，仔细阅读《用户手册》如 果您有任何疑问请向康联客户服务中心，或当地经 销商联系咨询。
第1页
备的电源插头插到报警主机的 220V 电源输出插孔。 87 6
23
4
1
图1
(1)电源开关和报警音量大小控制旋纽。
(2)紧急按键：如遇盗情和救助按紧急键发出报警声前来救援。
(3)消警按键：按消警键消除报警声。
(4)防区显示：数码管有个位和十位组成，每位的显示范围为 0-7,
显示第几只探测器报警以便及时处理警情。
七．常见故障检修
处理方法 检查电源插头未插好或插座没电、电源开关 未开、电源线断路
检查喇叭是否损坏，喇叭线是否脱落
频率偏移调节主机红色可调电感、检查外部 是否有同频干扰、小灵通电视发射塔等
检查电源是否安装正确电源开关接触不良
探头发射频率与主机接收频率是一致、谐振 器误差过大。 探头与主机地址码不对应或短路帽接触不 良
附录
关于 KL-1060 型主机与探测器的编码： KL-1060 型主机有两位数码管做防区指示，分个位和十位。
主机采用 6 位地址编码，即探测器地址码的 1、2、3、4、5、6 为地址码，必须与主机相同；探测器地址码的 7、8、和方位码的 8 组成 1、2、4 数据码，负责主机十位数码管 0-7 的显示编码； 探测器方位码的 1、2、4、负责主机个位数码管 0-7 的显示编码。
8 秒和 30 秒 2 档。
(9)发射天线：调整天线，以达到最佳收发效果。

本科毕业设计题目红外线防盗报警器设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见红外线防盗报警器设计摘要近年来，随着改革开放的深入发展，电子电器的飞速发展，人民的生活水平有了很大提高。

各种高档家电产品和贵重物品为许多家庭所拥有。

红外线报警器设计(000002)1 绪论随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。

现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。

由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。

为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。

随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。

在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。

因此,对现代化的大厦,需要设置多层次、立体化的保安系统。

防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。

智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。

它一般由探测器、区域控制器和报警控制中心三部分组成。

(1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。

光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。

当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。

为确保此类探测器的准确需配置频率和相位鉴别电路。

2 产品的整体设计及原理2.1设计原理这一台红外线防盗报警器。

具有以下特点：用当今最流行的AT89C2051单片机控制，体积小，成本低；用红外线收发管进行检测，安装隐蔽，不易被发现；探测信号采用脉冲信号，节能且抗干扰；当有人试图闯入室内时，能自动进行声光报警。

数据显示请参考键盘显示说明
修改时间
6位主用户密码+功能键“8”+“3”+ 年 + 月 + 日+ 时 + 分 + 秒+“#”
主用户码才能操作
年月日时分秒都用二位数表示如：2007年3月18日14时3分20秒则输入：070318140320
定时布撤防
6位主用户密码+功能键“8”+“7”+ 第一布防时间+ 第一撤防时间+ 第二布防时间+ 第二撤防时间 + 第三布防时间+ 第三撤防时间+“#”
3．已过保修期限的顾客，如需产品维修或邮购零配件，可联系当地经销商。
若有以下问题其一，不在保修范围内：
1．无保修卡及有效票据。
2．因消费者使用、保管、维护不当造成损坏。
3．非本司或经销商指定维修人员自行拆机维修造成损坏。
4．因不可抗拒力（如雷击等）造成损坏。
YYYYYY = 中文主机名称，无中文主机名称时，为编程项“*30”的内容
注：XX使用者：01～08使用者布、撤防操作：遥控器1～8布、撤防
09～16使用者布、撤防操作：用户密码1～8布、撤防
17～20使用者布、撤防操作：用户电话1～4布、撤防
保修卡

商 用
顾
客
用户名
联系人
功能键“1”
需所有防区准备好，方可布防
撤防、关警笛
功能键“2”
同时也为取消已旁路防区(报警后操作2次)
监 听
功能键“0”
进入监听状态，监听现场声音2分
监听状态下操作：“2”延长监听时间2分钟
“3”现场鸣响警笛10秒
“#”延长退出监听状态

红外报警器设计方案一、方案概述本方案设计的是一种基于红外技术的报警器，能够检测环境中的移动物体并发出警报。

该报警器主要用于室内使用，可广泛应用于家庭、办公室、商店等地方，具有较高的安全性和便利性。

二、方案组成1.红外传感器：采用具有高灵敏度和较大探测范围的红外传感器。

该传感器能够检测近距离的热量变化，并将信号转换成电信号输出。

2.控制电路：包括信号放大、滤波和调正等电路，能够将传感器输出的微弱电信号放大并滤波处理后，转换成数字信号。

3.报警器：当控制电路检测到有人经过时，会触发报警器发出声光警报。

声光警报器应设计具有较高的响度，并能够在不同场景下灵活调整。

4.电源电路：使用稳压电源，能够为整个报警器系统提供稳定、持续的电源供应。

三、方案详细设计1. 红外传感器选择：选择具有高灵敏度、大角度探测范围和较低功耗的红外传感器，例如采用新型Pyroelectric传感器。

该传感器可以在环境温度变化下提供稳定的工作性能。

2.控制电路设计：利用运算放大器、滤波器和ADC等电路，对红外传感器输出的微弱电信号进行放大和滤波处理，并将其转换成数字信号进行处理和分析。

3.报警器设计：选择响亮且容易察觉的蜂鸣器和高亮度的LED灯，作为报警器的声光输出装置。

可以根据需要，设计开关来调整报警器的音量和亮度。

4.电源电路设计：选择适当的电源电路，例如开关电源或线性稳压电源，来为整个报警器系统提供稳定可靠的电源。

同时，可以加入电池备用电源，以防止断电情况下无法工作。

5.外壳设计：设计坚固、耐用且美观的外壳，方便安装和携带。

外壳也应具有防水和防尘的功能，以适应不同的工作环境。

四、方案优势1.高灵敏度：采用高灵敏度的红外传感器作为报警器的关键部件，能够准确地检测到环境中的移动物体。

2.低功耗：整个报警器系统设计优化，采用低功耗的红外传感器和控制电路，能够延长电池寿命，减少能源消耗。

3.简单易用：报警器的操作简单，只需打开电源即可工作，没有繁琐的设置过程，使用方便。

创新实践论文题目：红外线报警器的设计学院：专业名称：班级学号：学生姓名：指导教师：2012年05月12号目录前言----------------------------------------------31课程设计的目的和要求1.1、课程设计的目的---------------------------5 1.2、课程设计的基本要求------------------------5 2原理分析及原理图设计2.1 基本工作原理及分析------------------------7 2.2 实验原理图设计------------------------------------------93实验电路焊接及测试3.1 实验元件清单------------------------------12 3.2 电路焊接----------------------------------13 3.3 电路测试----------------------------------15 4红外线报警器的功能测试--------------------------175实验总结------------------------------------------196致谢-----------------------------------------------227参考文献-----------------------------------------------------238 附：报警器成品图-----------------------------------24前言随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在居家安全方面，不得不时刻留意那些不速之客。

现在许多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了保证居民的人身财产安全，由于红外线是不见光，具有很强的隐蔽性和保密性，因此在防盗警戒等安保装置中得到了广泛的应用。

学校代码：10904机械工程测试技术课程设计红外防盗报警器的设计*名：***学号：****************：***院系：机电工程学院专业：机械设计制造及其自动化完成日期：2014年12月3日摘要本系统是基于单片机AT89C51设计的家用无线防盗报警器。

它采用的元件是热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，灵敏度高、安全可靠、抗干扰能力强。

该报警器成本较低，易于安装可靠性和稳定性高，并且在功能上具有良好的可扩展性，便于市场应用与推广。

本设计分硬件设计和软件设计两个部分，硬件部分包括红外探头电路、单片机控制电路、驱动执行报警电路、LED控制电路等部分组成。

整个系统是在系统软件控制下工作的。

AbstractThis system is designed based on single chip AT89C51 home wireless burglar alarm. It uses the element pyroelectric infrared sensors, and its production is simple, low cost, more convenient to install, and anti-theft performance is relatively stable, high sensitivity, safe, reliable, anti-interference ability. The alarm is low cost, easy to install high reliability and stability, and has a good scalability in functionality, ease of market application and promotion. The design points of hardware design and software design in two parts, hardware section includes infrared sensor circuit, MCU control circuit to drive the implementation of the alarm circuit, LED control circuit and other components. The whole system is working under the control of the system software.Key words: SCM; infrared sensor；Wireless alarm；data collection目录摘要 (I)Abstract (II)目录 (IV)第一章绪论 (1)1.1 选题背景 (1)1.2 设计任务与要求 (1)第二章主要元器件选择与介绍 (2)2.1 传感器介绍 (2)2.1.1 热释电红外线传感器简单介绍 (2)2.1.2 热释电红外传感器结构 (2)第三章系统硬件设计 (3)3.1 整体设计方案 (3)3.2 信号放大电路 (3)3.2.1 主要电路元件介绍 (3)3.2.2 实现功能 (4)3.3 比较电路 (5)3.3.1实现功能 (5)3.4声音报警电路 (5)3.4.1 主要电路元件介绍 (5)3.4.2 实现功能 (5)3.5灯光警示电路 (6)3.5.1 主要电路元件介绍 (6)3.5.2 实现功能 (6)3.6 显示电路 (7)3.6.1 主要电路元件介绍 (7)3.6.2 实现功能 (8)3.7供电电源电路 (8)3.7.1 主要电路元件介绍 (8)3.7.2 实现功能 (9)第四章系统软件设计 (10)4.1 单片机程序语言设计 (10)4.1.1 单片机汇编语言程序设计的基本步骤 (10)4.1.2 汇编语言程序设计方法 (10)4.2 报警系统的程序设计 (10)4.2.1主程序流程图 (10)4.2.2 中断函数流程图 (11)参考文献 (13)致谢 (14)附录一：设计编程程序 (15)附录二：硬件电路图 (18)第一章绪论1.1 选题背景随着社会科学的不断进步和发展，人们生活水平得到很大的提高，对个人私有财产的保护越来越重视，因而对于防盗的措施提出了更高的要求。

湖北文理学院物电学院自动化1211模拟电路课程设计姓名：程梦学号：********** 姓名：库才席学号：**********姓名：方凯学号：**********姓名：李沈辉学号：********** 姓名：蔡嘉伦学号：**********前言近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。

各种高档家电产品和贵重物品为许多家庭所拥有。

然而一些不法分子也是越来越多。

这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。

因此，越来越多的居民家庭对财产安全问题十分担忧。

报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。

价格高昂,一般人们难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。

由于红外线是不见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用，此外，在电子防盗、人体探测等领域中，被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。

红外报警器大多数采用国外的先进技术,其功能也非常先进。

其中包括被动式热释电型红外报警器,也即是本文将研究的产品。

还有红外监控无线报警器,超声波防盗报警器,红外线防盗报警器,高灵敏红外报警器,触摸式延时防盗报警器, 触摸式防盗报警器,红外报警器, 红外线声先报警器……其外，可用红外报警器原理，控制各种电器的运行……目录1．功能说明------------------------------------------------------------- 2．结构框图------------------------------------------------------------- 3．使用说明------------------------------------------------------------- 4．原理与原理图-------------------------------------------------------- 5．PCB------------------------------------------------------------------- 6.制作线路板（PCB板）---------------------------------------------7．总结--------------------------------------------------------------------1.功能说明◆红外线报警器◆延时报警◆蜂鸣报警音2.结构框图3.使用说明1.安装要求由于红外防盗报警器在人体相对于镜片横向运动时红外探测灵敏度最高，而纵向运动灵敏度较差，所以安装时应注意探测器的水平面夹角和高度，这对防护区有很大的影响，安装高度与角度如右图所示：安装时应避免红外防盗报警器靠近冷热源，如冷热出风口、空调出风口、电暖器、冷气机等，避免直对门窗；红外防盗报警器对所防护的范围应可直视，不能有障碍物；红外防盗报警器应与墙面成10~30度的夹角，此时探测距离最远。
