硫化氢的检测和防护方法硫化氢（H2S）是一种有毒、无色、易燃的气体，具有刺激性味道，常见于石油、天然气、煤矿等行业。
长时间暴露于硫化氢环境中，会对人体造成严重的危害，如头痛、恶心、胸闷、呼吸困难等，甚至可导致死亡。
因此，对硫化氢进行有效的检测和防护是至关重要的。
一、硫化氢的检测方法1.传感器法：使用硫化氢传感器可以很容易地检测到空气中的硫化氢浓度。
这些传感器可以安装在检测器上或特殊的个人防护设备上。
传感器具有快速响应、灵敏度高、方便携带等优点。
2.化学吸附法：这是一种基于硫化氢与特定化学反应产生颜色变化的方法。
检测器使用吸附材料（例如卤化钡）吸附硫化氢，使空气中硫化氢的浓度成为可视化指标。
3.色谱法：使用色谱检测器可以精确测量空气中硫化氢的浓度。
色谱法检测能力强，但设备复杂，不适合移动的检测需求。
二、硫化氢的防护方法1.空气呼吸器：空气呼吸器是在空气中添加氧气以提供呼吸的装置。
通过使用空气呼吸器，工作人员可以避免吸入有毒气体，确保其安全。
2.个人防护设备：个人防护设备包括安全帽、呼吸器、工作手套、护目镜等。
这些设备可以防止硫化氢进入眼睛、嘴巴、鼻子和皮肤等部位。
3.通风系统：通风系统可以稀释和排除有毒气体，从而降低有毒气体的浓度。
通风系统应设计得合理，运行得有效。
4.培训和操作手册：工作人员需要了解如何检测有毒气体、如何使用个人防护设备以及如何应对意外事件。
在编制操作手册时，应考虑可能的情况，详细说明应急程序。
综上所述，对硫化氢进行有效的检测和防护是非常重要的。
有效的防护措施可以避免工人吸入气体，减少健康风险和事故的概率。
同时，需要确保工作人员接受有关培训和操作手册，以确保他们了解有毒气体的风险，并知道如何使用个人防护设备。
硫化氢检测仪的使用方法
硫化氢检测仪通常是用于测量空气中硫化氢（H2S）浓度的仪器。
以下是一般的使用方法：
1. 准备：确保仪器已经经过校准并处于工作状态。
检查传感器是否完好，并确认电池电量足够。
2. 设置：根据需要，设定测量单位和报警阈值。
一般来说，硫化氢检测仪会配备一个液晶显示屏，可以用按钮或旋钮设置相关参数。
3. 打开仪器：按下开关按钮或旋转开关，打开检测仪。
4. 预热：检测仪通常需要一段时间进行预热，以确保传感器的准确测量。
等待预热完成。
5. 进行测量：将检测仪的传感器暴露在待测空气中，可以通过吸气泵或直接靠近气体源进行检测。
等待一段时间，直到测量结果稳定并显示在屏幕上。
6. 结果读取：读取屏幕上显示的硫化氢浓度值。
确保浓度值在安全范围内。
如果超过设定的报警阈值，仪器可能会发出声音或光闪烁以示警告。
7. 关闭仪器：使用完毕后，按下关闭按钮或旋转关闭开关，将检测仪关闭。
注意事项：
- 在操作过程中，确保按照仪器的说明书进行正确、安全的操作。
- 确保仪器定期校准，以保证测量结果的准确性。
- 使用仪器时，应遵循相关的安全操作规程，戴好个人防护装备。
- 如果检测到空气中硫化氢浓度过高，应采取必要的措施确保人员安全，如迅速撤离危险区域并报警。

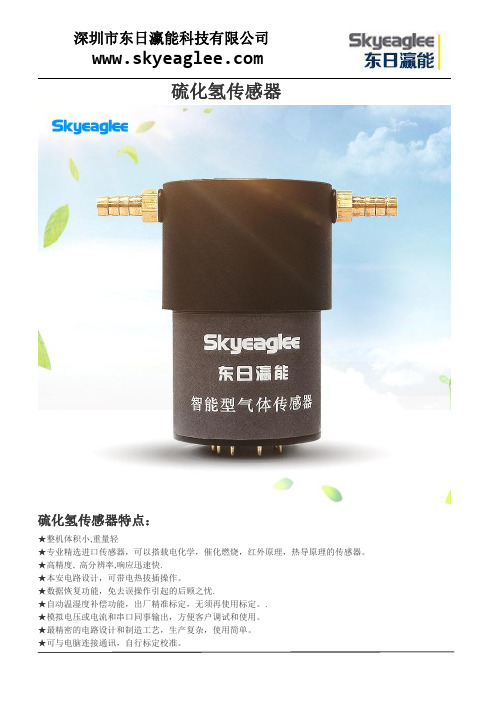

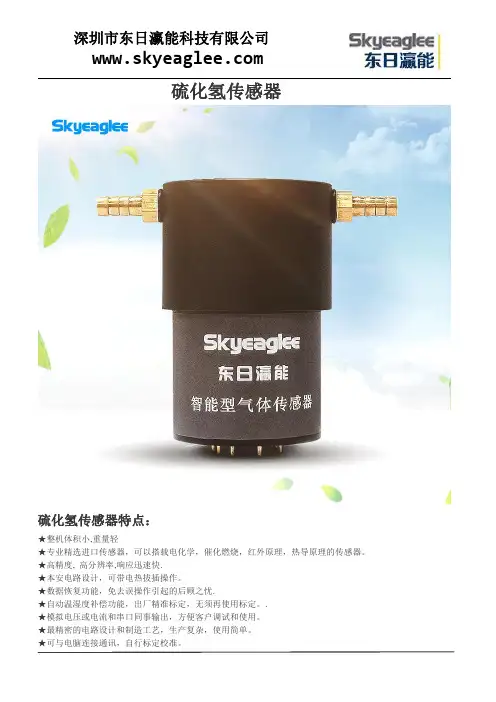

硫化氢传感器硫化氢传感器特点：★整机体积小,重量轻★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理的传感器。
★高精度,高分辨率,响应迅速快.★本安电路设计，可带电热拔插操作。
★数据恢复功能，免去误操作引起的后顾之忧.★自动温湿度补偿功能，出厂精准标定，无须再使用标定。
.★模拟电压或电流和串口同事输出，方便客户调试和使用。
★最精密的电路设计和制造工艺，生产复杂，使用简单。
★可与电脑连接通讯，自行标定校准。
★自带零点微调功能，方便选定参照数据。
★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。
硫化氢传感器结构尺寸图：硫化氢传感器直视图和PIN 脚定义图:硫化氢传感器工作电压DC5V±1%/DC24±1%波特率9600测量气体硫化氢H2S 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出，0-5V/0.4-2.0V硫化氢传感器串口和电压采集接线定义图:硫化氢传感器I2C接线定义图:硫化氢传感器I2C接线定义图:硫化氢传感器交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。
硫化氢气体检验方法
硫化氢（H₂S）是一种有毒气体，因此需要进行检测以确保环境和工作场所的安全。
以下是一些用于检测硫化氢气体的常见方法：
1.传感器检测器：这是最常见和便捷的检测方法之一。
传感器检
测器通常是手持式的，可以携带到需要检测的地方。
这些检测
器使用化学传感器或电化学传感器，可以快速、准确地检测硫
化氢浓度。
一些传感器检测器还可以提供声音或视觉警告以示
警报。
2.气体检测管：气体检测管是一种使用简便的检测方法，通过颜
色变化来指示硫化氢浓度。
用户将一端打开，将其置于待检测
气体中，通过观察管内试剂颜色变化来判断气体浓度。
3.气体检测仪器：高级的气体检测仪器通常用于长期或定期的气
体监测，尤其在工业环境中。
这些设备可以实时监测硫化氢浓
度，并记录数据。
一旦浓度超过设定的安全水平，检测仪器将
发出警报。
4.固相吸附管：固相吸附管是一种简单但有效的气体检测方法。
用户将吸附管置于空气中，硫化氢会被吸附到管中的吸附剂上。
然后，用户将吸附剂送到实验室进行分析，以确定硫化氢浓度。
5.颗粒计数器：这是一种检测空气中硫化氢颗粒浓度的方法。
颗
粒计数器使用激光或其他技术来计算颗粒数量，从而确定硫化
氢的浓度。
在进行硫化氢气体检测时，务必遵循安全操作规程，并使用经过校
准和合格的检测设备。
如果在工作中发现高浓度的硫化氢，必须立即采取适当的措施，例如通风或撤离，以确保工作环境的安全。
硫化氢气体传感器（型号：ME4-H2S）使用说明书版本号：1.2实施日期：2014-05-01郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果用户不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司ME4-H2S 硫化氢传感器产品描述ME4-H2S硫化氢传感器是定电位电解型传感器，硫化氢和氧气在工作电极和对电极发生相应的氧化还原反应并释放电荷形成电流，电流大小与硫化氢浓度成正比，通过测试电流大小即可判定硫化氢浓度的高低。
传感器特点低功耗、高精度、高灵敏度、线性范围宽、抗干扰能力强、优异的重复性和稳定性。
主要应用广泛适合工业、矿下及环保领域硫化氢的检测。
技术指标表1项目参数检测气体硫化氢（H2S）量程0～100ppm最大测量限500ppm灵敏度（0.8±0.15）µA/ppm分辨率0.1ppm响应时间（T90）＜30S偏压0mV负载电阻（推荐）10Ω重复性＜2﹪输出值稳定性（／月）＜2﹪输出线性度线性零点漂移（-20℃～40℃）≤0.2ppm温度范围-20℃～50℃湿度范围15﹪～90﹪RH压力范围标准大气压±10﹪使用寿命2年（空气中）基本电路图2： ME4-H 2S 测试电路图3：传感器的灵敏度、响应恢复情况 图4：传感器线性曲线图5： 不同温度下传感器的输出情况 图6：传感器在不同温度条件下的零点输出 051015202530354045500100200300输出信号/μA时间/s 0%20%40%60%80%100%120%-40-200204060输出信号/20℃%温度/℃-0.100.000.100.200.300.400.500.600.70-5050输出信号/p p m 温度/℃10203040506070020406080100120输出信号/μA浓度/ppm交叉干扰特性ME4-H2S传感器对除目标气体外的其它气体也产生响应。
硫化氢传感器：一项重要的环境保护技术近年来，环境保护已经成为了全球各国政府和民间团体的热点话题。
随着工业化和城市化的快速发展，大量的有害气体和化学物质排放给环境带来巨大的威胁。
其中，硫化氢被认为是一种高度有害的气体，对人类身体健康和自然生态环境都带来了不可避免的危害。
为了有效地控制和减轻硫化氢对环境的影响，的研发和应用显得尤为重要。
一、的基本原理是用于检测并 quant 转硫化氢浓度的一种设备。
通常工作于一定的温度、湿度和大气压等条件下。
它们的基本结构通常由传感元件、放大器、显示器和控制电路等部分组成。
传感元件一般采用半导体、电化学或红外光学等不同的技术，它们具备不同的检测速度、灵敏度和电子学特性。
其中，半导体是一种最常见的传感器，它是用玻璃或石英管封装一个半导体材料，通过半导体材料与空气接触并发生化学反应，从而测量硫化氢浓度。
电化学则是采用电化学原理测量硫化氢气体的浓度，它们的精度和灵敏度一般比半导体高。
红外线则是利用硫化氢特殊的吸收光谱进行测量，测量精度比较高且对其他气体的干扰较小。
目前研发中的微机电系统（MEMS）具有更高的灵敏度和稳定性。
二、的应用范围硫化氢被广泛应用于生物制造、化学工业、碳化物制造、纺织加工、食品加工、医疗废物处理等领域。
在饲养场等生产领域中，硫化氢是由动物粪便、糞尿、沼气等发酵物质释放出来的。
在化工和制药工业中，硫化氢是生产过程中常见的废气之一。
硫化氢气体浓度高、味道难闻、易燃易爆，如果时间长、浓度过高的话，会对人体、环境产生非常严重的危害。
应用得相当广泛，主要目的是用于环保、安全、减少人力、物力资源浪费等。
以生产领域为例，可以用于检测饲养场的沼气，从而有效地控制有害气体的排放，保护当地生态环境。
在化工和制药工业中，可用于检测和控制生产过程中的硫化氢排放，避免对员工身体健康和环境的影响。
此外，在卫生保洁、医疗等方面，也有着广泛的应用。
三、的发展前景在全球环保政策的倡导下，已经被广泛应用于各个领域。

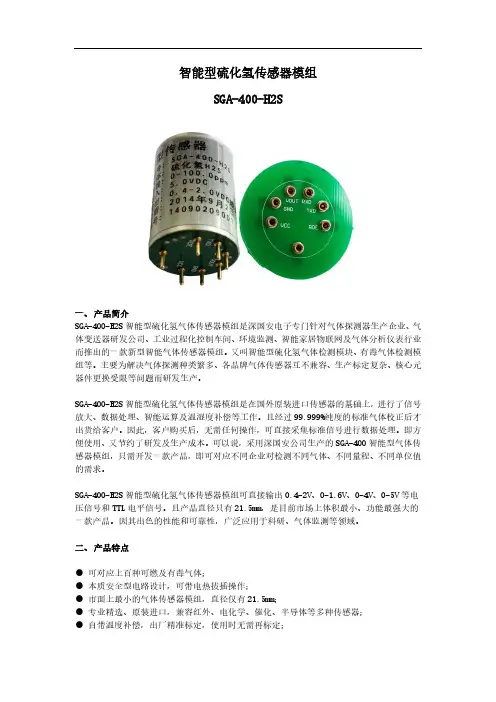

智能型硫化氢H 2S 传感器4NE /H 2S-1004NE /H 2S -100智能传感器是专门针对气体探测器生产企业推出的新型智能传感器，主要为解决气体探测种类繁多、各品种传感器互不兼容、生产标定复杂、核心器件更换限制等问题。
采用我司生产的智能型气体传感器则只需开发一款产品，即可快速响应客户对不同气体种类探测的需求，且生产过程简化，无需重新标定，大幅度降低企业的研发成本、生产成本，产品品质也立即提升到国际一流水准。
该传感器操作方便、测量准确、工作可靠，适用于工业现场或实验室测量等不同的要求。
传感器具有电压和串口同时输出特点，方便客户调试及使用。
■ 本安电路设计，可带电热拔插操作； ■ 专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器； ■自带温度补偿，出厂精准标定，使用时无需再标定； ■ 电压和串口同时输出特点，方便客户调试及使用； ■ 最简化的外围电路，生产简单、操作方便。
1）工作电压：； ≤50mA (催化≤100mA )；； 4 5ppm 6）检测原理：电化学；11）重复性； 12）长期零漂≤； 13）工作； 14）工作； 15）存贮； 15）工作；17）外壳材质； 18）输出接口 ； 19）使用寿命； 20）质保期 ； 21）数字信号格式； 22）波特率； 23）输出电压； 24）外型尺寸：4NE Φ21.5*31mm (引脚除外)；DC5V ±1% 2）工作电流： 3）测量气体：硫化氢H 2S ）安装方式：7脚拔插式；）测量范围：100； 7）分辨率: 0.1ppm ； 8）响应时间：<30s ； 9）采样精度：±2%FS ； 10 ）预热时间：30s ； ：±1%FS ：1%FS /年 温度：-20～70℃湿度：10～95%RH(无凝露)温度：-40～70℃气压：86kPa ～106kPa ：铝合金： 7PIN ：2年以上(以传感器使用寿命为准)： 1年：数据位：8；停止位：2；校验位：无： 9600：0.4-2.0VDC(常规)、0-1.6VDC 、0-4VDC 、0-5VDC可选31m m引脚名称说 明1234567定位VCC GND VOUT RXD TXD RDE 定位针脚(不允许接地,请悬空)+5V 电源输入地电压输出串口脚(传感器串口接收脚)串口脚(传感器串口发送脚)串口输出控制脚(接485置低发送)4NE 系列智能传感器数字通讯协议1、异步串行通信参数：始位： 1 数据位： 8 停止位： 2 校验： 无 波特率： 96002、帧格式：（每一通信帧的格式如下）H -数据头，为连续2 至4 个字节的FFH 。
英国CITY硫化氢气体传感器4HS+H2S传感器检测探头4HS+ CiTiceL ?Technical Specifications3-electrode electrochemical 0-100 ppm 500 ppm None0.7 ± 0.15 μA/ppm20 Seconds at 20O C < ±0.5 ppm equivalent <±0.4 ppm equivalent< ±5%Linear <±5%Product DimensionsAll dimensions in mm All tolerances ±0.15mm unless othewise statedIMPORTANT NOTE: All performance data is based on conditions at 20°C, 50%RH and 1013mBar,using City Technology recommended circuitry. For sensor performance data under other conditions,refer to the Characterisation Note and Technical Note.Hydrogen Sulfide (H 2S) Gas SensorPart Number: 2112B2025MEASUREMENTOperating Principle Measurement Range Maximum Overload Filter Sensitivity Response Time (T 90)Baseline Offset (clean air)Zero Shift (-40°C to +50°C)Repeatability Linearity 5 ΩNot requiredELECTRICALRecommended Load Resistor Bias Voltage Noryl 1105g (approx.)AnyMECHANICALHousing Material Weight Orientation Portable life safety-20°C to +40°C -40°C to +55°C1 atm ± 10%15% to 90% RH non-condensingENVIRONMENTALTypical Applications Operating Temperature Range:Continuous Intermittent Operating Pressure Range Operating Humidity Range:Continuous 0.5 mA 0.8 V <1.0 AINTRINSIC SAFETY DATAMaximum at 500ppm Maximum o/c Voltage Maximum s/c Current < 20% per annum10°C to +30°C2 years in air6 months in sealed container18 months from date of despatchLIFETIMELong T erm Output Drift Recommended Storage T emp Expected Operating Life Storage Life Standard Warranty Key Features & Benefits:Industry leading reliabilityImproved performance variabilityEvery effort has been made to ensure the accuracy of this document at the time of printing. In accordance with the company’s policy of continued product improvement City Technology Limited reserves the right to make product changes without notice. No liability is accepted for any consequential losses, injury or damage resulting from the use of this document or from any omissions or errors herein. The data is given for guidance only. It does not constitute a specification or an offer for sale. The products are always subject to a programme of improvement and testing which may result in some changes in the characteristics quoted. As the products may be used by the client in circumstances beyond the knowledge and control of City Technology Limited, we cannot give any warranty as to therelevance of these particulars to an application. It is the clients’ responsibility to carry out the necessary tests to determine the usefulness of the products and to ensure their safety of operation in a particular application.Performance characteristics on this data sheet outline the performance of newly supplied sensors. Output signal can drift below the lower limit over time.PoisoningCiTiceLs are designed for operation in a wide range of environments and harsh conditions. However, it is important that exposure to high concentrations of solvent vapours is avoided, both during storage, fitting into instruments, and operation.When using sensors with printed circuit boards (PCBs), degreasing agents should be used before the sensor is fitted. Do not glue directly on or near the CiTiceL as the solvent may cause crazing of the plastic.Cross Sensitivity TableWhilst CiTiceLs are designed to be highly specific to the gas they are intended to measure, they will still respond to some degree to various gases. The table below is not exclusive and other gases not included in the table may still cause a sensor to react.The cross-sensitivity values quoted are based on tests conducted on a small number of sensors. They are intended to indicate sensor response to gases other than the target gas. Sensors may behave differently with changes in ambient conditions and any batch may show significant variation from the values quoted.WARNING: By the nature of the technology used, any electrochemical or catalytic bead sensor can potentially fail tomeet specification without warning. Although City Technology makes every effort to ensure the reliability of our products of this type, where life safety is a performance requirement of the product, and where practical we recommend that all sensors and instruments using these sensors are checked for response to gas before use.GasConcentration Used (ppm)Reading (ppm H2S)Carbon Monoxide 100<2Sulphur Dioxide 20Nitrogen Dioxide 30Nitric Oxide 250Chlorine 0.50Ethylene 1000Carbon Dioxide 50000Ammonia50。
硫化氢检测方法硫化氢（H2S）是一种具有刺激性气味的有害气体，广泛存在于工业生产和自然环境中。
准确、灵敏地检测硫化氢的浓度对于工作场所和环境保护至关重要。
以下是一些常见的硫化氢检测方法：1. 传感器法：传感器法是目前最常用的硫化氢检测方法之一。
传感器通常基于化学反应或物理现象来检测硫化氢。
例如，电化学传感器通过测量溶液中硫化氢的氧化电流来检测硫化氢浓度。
典型的电化学传感器由参比电极和工作电极组成，工作电极上附着有特定的电催化材料来增强反应速率和选择性。
其他类型的传感器还包括光学传感器和光电传感器。
传感器法的特点是响应速度快、操作简单、检测灵敏度高。
2. 试纸法：试纸法是一种简便易行的硫化氢检测方法，适用于空气中硫化氢的快速检测。
试纸中的特定化学物质可与硫化氢发生反应，产生颜色变化。
通过比较试纸的颜色与给定的颜色标准来确定硫化氢浓度。
3. 仪器法：使用气体检测仪器是比较准确和精确的硫化氢检测方法。
常见的仪器包括电化学传感器仪器、红外线光谱仪和气相色谱（GC）。
这些仪器可以在现场或实验室中使用，以测量硫化氢浓度。
仪器法检测结果准确可靠，但操作和数据处理较为复杂，需要专业人员进行操作。
4. 其他检测方法：除了上述方法，还有一些其他硫化氢检测方法可供选择。
例如，电化学法、显微镜法和荧光法等。
这些方法对硫化氢的浓度范围、环境条件和操作要求可能有所不同。
需要注意的是，不同的硫化氢检测方法适用于不同的场景和要求。
离线实验室分析常用的是仪器法和试纸法，用于成品的质量控制。
在线实时检测常使用传感器法，以及具有自动记录和报警功能的检测装置。
同时，硫化氢的浓度范围也会对检测方法的选择产生影响。
在高浓度环境中，需要使用更为精确和稳定的仪器来进行测量。
此外，为了确保检测结果的准确性和可靠性，硫化氢检测应该在严格的质控体系下进行，并且需要定期校准。
不同检测方法的选择还应考虑到经济性、操作便捷性和可靠性等因素。
总之，硫化氢的检测方法多种多样，选择适合的检测方法需要考虑实际应用场景、测量准确度和经济性等因素。
硫化氢H2S气体检测模块SKA/H2S-101NE Sensor硫化氢H2S气体检测模块产品概述SKA/H2S-101硫化氢气体检测模块是一款专门针对空气中存在的硫化氢H2S气体，进行24小时实时在线监测浓度含量的模块产品。
是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。
然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。
可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。
因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。
SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。
选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。
●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。
●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。
●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。
●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。
●可检测500多种有毒有害气体，国内最全。
●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。
技术参数产品名称硫化氢H2S气体检测模块SKA/H2S-101检测气体硫化氢H2S检测原理电化学原理检测范围0-50ppm、0-100ppm、0-200ppm、0-500ppm、0-1000ppm、0-2000ppm、0-5000ppm等量程可选。
