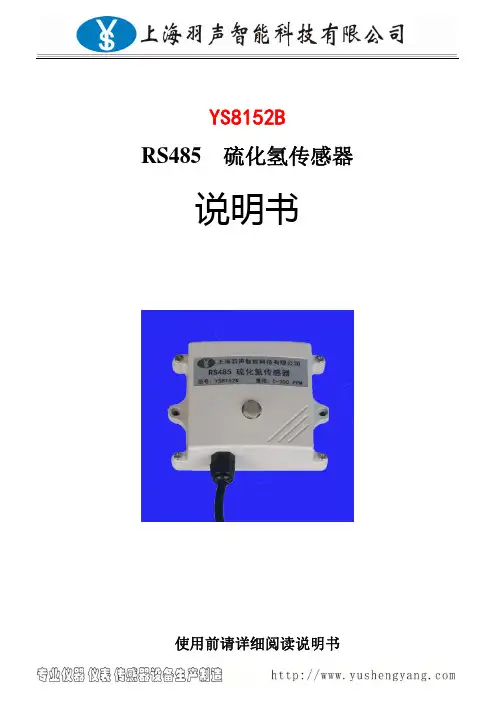

YS8152BRS485 硫化氢传感器说明书使用前请详细阅读说明书YS8152B硫化氢气体传感器为RS485总线式传感器,采用RS485接口,标准MODBUS-RTU协议,可实现多点同时监测,组网并远距离传送数据。
适用于各种场所,尤其适用于公共场合、工厂、仓库等需要硫化氢气体监控的场所。
为便于工程组网及工业应用,本模块采用工业广泛使用的MODBUS-RTU通讯协议,支持二次开发。
用户只需根据通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
YS8152B 硫化氢传感器采用专业测试硫化氢气体浓度传感器探头作为核心检测器件;具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。
硫化氢是一种易燃的酸性气体,无色,低浓度时有臭鸡蛋气味。
硫化氢是一种重要的化学原料。
用于合成荧光粉,电放光、光导体、光电曝光计等的制造。
有机合成还原剂。
用于金属精制、农药、医药、催化剂再生、通用试剂、制取各种硫化物。
硫化氢气是强烈的神经毒素,并能引起人们的嗅觉麻痹。
吸入少量高浓度硫化氢可于短时间内致命。
低浓度的硫化氢对眼、呼吸系统及中枢神经都有影响。
在空气中含量超过50PPM就会影响人们的身健康,当超过200PPM时就会直接危害人类的生命安全。
为保护自然环境和工业生产安全,针对性开发出这一款硫化氢气传感器。
硫化氢气浓度实时显示,提醒及时检查并打开通风或采取安全措施。
并可订做带自动控制输出功能,自动打开风机换气或报警。
并对多种有害气体(一氧化碳、氨气)也有很好的敏感性,有利于及时避免火灾等各种隐患。
也可以使用在工厂、仓库等需要硫化氢气体浓度监测控制的场合。
注意事项:1、避免暴露在有机硅蒸气中。
如果传感器的表面吸附了有机硅蒸气,传感器的敏感材料会被包裹住,抑制传感器的敏感性,并且不可恢复。
传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑料添加剂可能存在的地方。
2、避免暴露在高腐蚀性的环境。
硫化氢气体传感器硫化氢气体传感器特点:★整机体积小,重量轻★专业精选进口传感器,可以搭载电化学,催化燃烧,红外原理,热导原理的传感器。
★高精度,高分辨率,响应迅速快.★本安电路设计,可带电热拔插操作。
★数据恢复功能,免去误操作引起的后顾之忧.★自动温湿度补偿功能,出厂精准标定,无须再使用标定。
.★模拟电压或电流和串口同事输出,方便客户调试和使用。
★最精密的电路设计和制造工艺,生产复杂,使用简单。
★可与电脑连接通讯,自行标定校准。
★自带零点微调功能,方便选定参照数据。
★低功耗产品,可异动电源供电可大量用于分析仪仪器,大气,环境无人机监测。
硫化氢气体传感器结构尺寸图:硫化氢气体传感器直视图和PIN 脚定义图:硫化氢气体传感器工作电压DC5V±1%/DC24±1%波特率9600测量气体硫化氢H2S 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH,(无冷凝)工作温度-30~50℃长期漂移≤±1%(F.S/年)存储温度-40~70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出,0-5V/0.4-2.0V硫化氢气体传感器串口和电压采集接线定义图:硫化氢气体传感器I2C接线定义图:硫化氢气体传感器I2C接线定义图:硫化氢气体传感器交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性,重复性,温湿度补偿等特性,但也不能忽略被检测气体之间的交叉干扰,为了达到很好的检测精准度,须考虑以下气体对该检测气体的干扰系数。

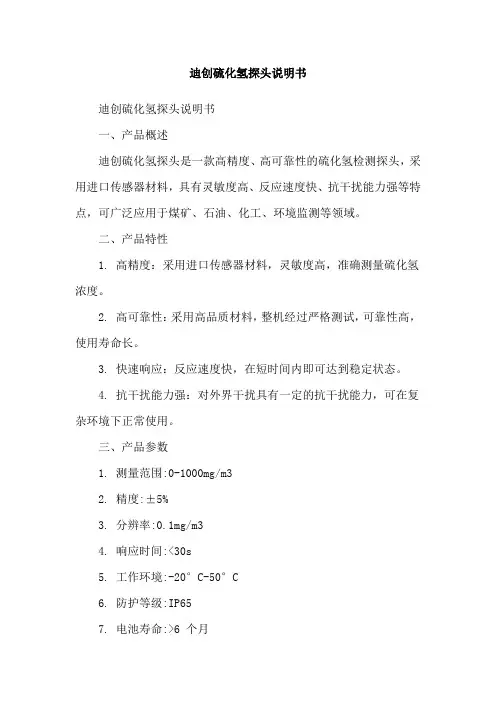

硫化氢探头使用要求
硫化氢探头是用于检测空气中硫化氢气体浓度的仪器。
以下是一
些常见的使用要求:
1. 选择合适的探头:根据实际需要选择合适的硫化氢探头,包括检测范围、精度、响应时间等参数。
2. 安装位置:探头应该安装在可能存在硫化氢气体的区域,例如化工装置、油田、污水处理厂等。
安装位置应该避免受到干扰和污
染,并且要方便维护和更换。
3. 定期校准:探头需要定期进行校准,以确保其准确性。
校准应该按照探头的使用说明书进行,通常需要使用标准气体进行校准。
4. 维护保养:探头需要定期进行维护保养,包括清洁探头表面、更换传感器等。
维护保养应该按照探头的使用说明书进行。
5. 安全使用:在使用探头时,需要遵守相关的安全规定,例如佩戴防护设备、避免接触硫化氢气体等。
硫化氢探头的使用要求包括选择合适的探头、安装位置、定期校准、维护保养和安全使用等方面。
只有正确使用和维护探头,才能保证其准确性和可靠性,从而保障人员的安全。
产品使用说明书GLH200型硫化氢传感器前言本说明书详细地介绍了GLH200型硫化氢传感器的使用方法及使用注意事项,使用者在使用前请务必仔细阅读。
目次前言 (II)1 概述 (1)2 工作原理与结构特征 (2)3 主要技术特性 (3)4 尺寸、重量 (4)5 使用、调校 (4)6 典型故障处理 (5)7 维护、保养 (6)8 运输、贮存 (6)9 开箱及检查 (7)10 资质编号 (7)11 传感器关联、配接及配套设备表 (7)警示语:1、本安关联设备未经联检不得与传感器连接!2、严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数!3、严禁井下带电开盖!GLH200型硫化氢传感器1 概述1.1 产品特点GLH200型硫化氢传感器(以下简称传感器),是一种用于监测煤矿井下巷道环境硫化氢的模拟量传感器,能就显示硫化氢浓度的数字并能与井下监控系统配套使用。
1.2 主要用途和适用范围1.2.1 主要用途传感器主要用于煤矿井下的硫化氢监测。
1.2.2 适用范围井下巷道,工作面瓦斯抽放管道等有必要进行硫化氢监测的场所。
1.3 型号代表的意义传感器在生产过程中执行的标准是Q/MKC 466-2009。
型号的编制根据MT/T 154.10-1996中的规定,具体含义如下:1.4 安全特征1.4.1防爆形式:矿用本质安全型。
1.4.2防爆标志:ExibI。
1.5 环境条件1.5.1 工作环境a) 工作温度:0 ℃~ 40 ℃;b) 相对湿度:≤ 98 %(25℃) ;c) 大气压力:(80~116) kPa ;d) 风速:0~8 m/s ;e) 有煤尘和瓦斯存在的煤矿井下;f) 在无滴水的地方;g) 无显著震动和冲击的场合。
1.5.2 贮存温度:(-40~60)℃。
2 工作原理与结构特征2.1 工作原理:传感器采用了电化学H2S敏感元件。
实际测量时,当敏感元件接触到环境中扩散的H2S气体通过过滤尘罩经H2S敏感元件透气膜扩散进入到具有恒定电位的电极上,在电极催化剂作用下与电解液中水发生阳极氧化反应。
硫化氢探头的原理
硫化氢探头是一种用来检测硫化氢(H2S)气体浓度的传感器。
硫化氢是一种有毒、易燃气体,具有刺激性和窒息性,在工业生产和环境监测中具有重要的应用。
硫化氢探头的原理主要基于电化学和光学两种方法。
电化学方法是硫化氢探头常用的原理之一。
其原理是通过气体与电极表面的反应产生电流,并根据电流的大小来测量硫化氢气体的浓度。
硫化氢探头通常由两个电极组成,一个是工作电极,另一个是参比电极。
工作电极上覆盖有一种特殊的材料,例如金属氧化物或半导体材料,可以与硫化氢气体发生反应。
当硫化氢气体接触到工作电极上的材料时,会引起电极表面的氧化或还原反应,产生电流。
通过测量电流的大小,可以推断出硫化氢气体的浓度。
参比电极通常是一个稳定的电极,用来提供一个稳定的电势参考,以保证电极反应的可靠性和稳定性。
另一种常用的原理是光学方法。
硫化氢探头采用光学方法是因为硫化氢气体可以与某些化学物质发生反应,并产生特定的光谱信号。
一般来说,硫化氢探头中会有一个感光元件,例如光电二极管或光敏电阻。
当硫化氢气体接触到感光元件上的化学物质时,会引起化学物质的颜色变化或发生化学反应,从而改变感光元件对光的吸收能力。
通过测量感光元件对光信号的响应,可以推断出硫化氢气体的浓度。
总体来说,硫化氢探头的原理基于硫化氢气体与特定材料或化学物质的反应,利用电化学或光学方法测量反应产生的电流或光信号,从而确定硫化氢气体的浓度。
硫化氢探头在工业生产、环境监测等领域具有重要的应用,对于保障人体健康和环境安全具有重要的意义。
硫化氢传感器:一项重要的环境保护技术近年来,环境保护已经成为了全球各国政府和民间团体的热点话题。
随着工业化和城市化的快速发展,大量的有害气体和化学物质排放给环境带来巨大的威胁。
其中,硫化氢被认为是一种高度有害的气体,对人类身体健康和自然生态环境都带来了不可避免的危害。
为了有效地控制和减轻硫化氢对环境的影响,的研发和应用显得尤为重要。
一、的基本原理是用于检测并 quant 转硫化氢浓度的一种设备。
通常工作于一定的温度、湿度和大气压等条件下。
它们的基本结构通常由传感元件、放大器、显示器和控制电路等部分组成。
传感元件一般采用半导体、电化学或红外光学等不同的技术,它们具备不同的检测速度、灵敏度和电子学特性。
其中,半导体是一种最常见的传感器,它是用玻璃或石英管封装一个半导体材料,通过半导体材料与空气接触并发生化学反应,从而测量硫化氢浓度。
电化学则是采用电化学原理测量硫化氢气体的浓度,它们的精度和灵敏度一般比半导体高。
红外线则是利用硫化氢特殊的吸收光谱进行测量,测量精度比较高且对其他气体的干扰较小。
目前研发中的微机电系统(MEMS)具有更高的灵敏度和稳定性。
二、的应用范围硫化氢被广泛应用于生物制造、化学工业、碳化物制造、纺织加工、食品加工、医疗废物处理等领域。
在饲养场等生产领域中,硫化氢是由动物粪便、糞尿、沼气等发酵物质释放出来的。
在化工和制药工业中,硫化氢是生产过程中常见的废气之一。
硫化氢气体浓度高、味道难闻、易燃易爆,如果时间长、浓度过高的话,会对人体、环境产生非常严重的危害。
应用得相当广泛,主要目的是用于环保、安全、减少人力、物力资源浪费等。
以生产领域为例,可以用于检测饲养场的沼气,从而有效地控制有害气体的排放,保护当地生态环境。
在化工和制药工业中,可用于检测和控制生产过程中的硫化氢排放,避免对员工身体健康和环境的影响。
此外,在卫生保洁、医疗等方面,也有着广泛的应用。
三、的发展前景在全球环保政策的倡导下,已经被广泛应用于各个领域。
产品尺寸· 产品描述· 工作环境· 寿命· 本质安全数据· 物理性能· 安装说明·· 产品规格书最大荷载:灵敏度 (20°C ):响应时间 (T 90):基线 (20°C ):量程:温度范围:最大短路电流:最大开路电压: 2000ppm 硫化氢时最大电流:REV.: 2016-01性能参数·注意湿度范围:长期稳定性:储存温度:使用寿命:储存时间:24个月6个月 (专用包装盒中)ABS 分辨率:基线漂移 (-40°C ~ 50°C ):线性度:偏压:线性15% ~ 90%RH (无冷凝)2 年 (空气中)1 ± 0.1 标准大气压-40°C ~ 50°C 10°C ~ 30°C 以上所有性能参数都是在温度20°C ,相对湿度50%RH 和一个大气压(100kPa 或环境压力)下测得。
不同条件下的传感器性能会有所不同,更多详细内容请联系我们。
8 克无< 0.5 mA 1.3 V < 1.0 A网址: 邮箱: *********************重量:方向性:壳体材料: 第1页版本: 2020/120 mV< ±0.4 μA 0 ~ 1000 ppm ≤ 50 s< 4 ppm 2000 ppm 1 ppm0.115 ± 0.015 μA/ppm< 2% 信号值/月压力范围:质保期:电极脚请正确连接,连接位置不对会影响传感器的正常工作;传感器应避免与有机溶剂、涂料、油类及高浓度气体接触;请勿直接在传感器上或靠近传感器的地方使用粘合剂,以防止塑料外壳的破裂;若在特殊环境下使用,请预先联系我们。
本产品用于测量硫化氢气体的浓度,可以通过管脚来替换标准的七系列硫化氢电化学传感器。

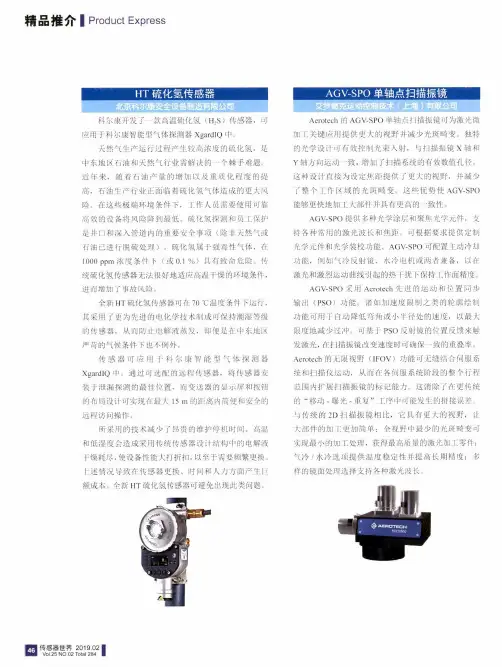

精品推介I Product Express科尔康开发了一款高温硫化氢(H?S)传感器,可应用于科尔康智能型气体探测器XgardIQ中。
天然气生产运行过程产生较高浓度的硫化氢,是中东地区石油和天然气行业需解决的一个棘手难题。
近年来,随着石油产量的增加以及重质化程度的提高,石油生产行业正面临着硫化氢气体造成的更大风险。
在这些极端环境条件下,工作人员需要使用可靠高效的设备将风险降到最低。
硫化氢探测和员工保护是井口和深入管道内的重要安全事项(除非天然气或石油已进行脱硫处理)。
硫化氢属于强毒性气体,在1000ppm浓度条件下(或0.1%)具有致命危险。
传统硫化氢传感器无法很好地适应高温干燥的环境条件,进而增加了事故风险。
全新HT硫化氢传感器可在70°C温度条件下运行,其采用了更为先进的电化学技术制成可保持潮湿等级的传感器,从而防止电解液蒸发,即便是在中东地区严苛的气候条件下也不例外。
传感器可应用于科尔康智能型气体探测器XgardIQ中。
通过可选配的远程传感器,将传感器安装于泄漏探测的最佳位置,而变送器的显示屏和按钮的布局设计可实现在最大15m的距离内简便和安全的远程访问操作。
所采用的技术减少了昂贵的维护停机时间。
高温和低湿度会造成采用传统传感器设计结构中的电解液干燥耗尽,使设备性能大打折扣,以至于需要频繁更换。
上述情况导致在传感器更换、时间和人力方面产生巨额成本。
全新HT硫化氢传感器可避免出现此类问题。
Aerotech的AGV-SPO单轴点扫描振镜可为激光微加工关键应用提供更大的视野并减少光斑畸变。
独特的光学设计可有效控制光束入射,与扫描振镜X轴和Y轴方向运动一致,增加了扫描系统的有效数值孔径。
这种设计直接为设定焦距提供了更大的视野,并减少了整个工作区域的光斑畸变。
这些优势使AGV-SPO 能够更快地加工大部件并具有更高的一致性。
AGV-SPO提供多种光学涂层和聚焦光学元件,支持各种常用的激光波长和焦距。
硫化氢检测方法硫化氢(H2S)是一种具有刺激性气味的有害气体,广泛存在于工业生产和自然环境中。
准确、灵敏地检测硫化氢的浓度对于工作场所和环境保护至关重要。
以下是一些常见的硫化氢检测方法:1. 传感器法:传感器法是目前最常用的硫化氢检测方法之一。
传感器通常基于化学反应或物理现象来检测硫化氢。
例如,电化学传感器通过测量溶液中硫化氢的氧化电流来检测硫化氢浓度。
典型的电化学传感器由参比电极和工作电极组成,工作电极上附着有特定的电催化材料来增强反应速率和选择性。
其他类型的传感器还包括光学传感器和光电传感器。
传感器法的特点是响应速度快、操作简单、检测灵敏度高。
2. 试纸法:试纸法是一种简便易行的硫化氢检测方法,适用于空气中硫化氢的快速检测。
试纸中的特定化学物质可与硫化氢发生反应,产生颜色变化。
通过比较试纸的颜色与给定的颜色标准来确定硫化氢浓度。
3. 仪器法:使用气体检测仪器是比较准确和精确的硫化氢检测方法。
常见的仪器包括电化学传感器仪器、红外线光谱仪和气相色谱(GC)。
这些仪器可以在现场或实验室中使用,以测量硫化氢浓度。
仪器法检测结果准确可靠,但操作和数据处理较为复杂,需要专业人员进行操作。
4. 其他检测方法:除了上述方法,还有一些其他硫化氢检测方法可供选择。
例如,电化学法、显微镜法和荧光法等。
这些方法对硫化氢的浓度范围、环境条件和操作要求可能有所不同。
需要注意的是,不同的硫化氢检测方法适用于不同的场景和要求。
离线实验室分析常用的是仪器法和试纸法,用于成品的质量控制。
在线实时检测常使用传感器法,以及具有自动记录和报警功能的检测装置。
同时,硫化氢的浓度范围也会对检测方法的选择产生影响。
在高浓度环境中,需要使用更为精确和稳定的仪器来进行测量。
此外,为了确保检测结果的准确性和可靠性,硫化氢检测应该在严格的质控体系下进行,并且需要定期校准。
不同检测方法的选择还应考虑到经济性、操作便捷性和可靠性等因素。
总之,硫化氢的检测方法多种多样,选择适合的检测方法需要考虑实际应用场景、测量准确度和经济性等因素。
硫化氢传感器
硫化氢传感器特点:
★整机体积小,重量轻
★专业精选进口传感器,可以搭载电化学,催化燃烧,红外原理,热导原理的传感器。
★高精度,高分辨率,响应迅速快.
★本安电路设计,可带电热拔插操作。
★数据恢复功能,免去误操作引起的后顾之忧.
★自动温湿度补偿功能,出厂精准标定,无须再使用标定。
.
★模拟电压或电流和串口同事输出,方便客户调试和使用。
★最精密的电路设计和制造工艺,生产复杂,使用简单。
★可与电脑连接通讯,自行标定校准。
★自带零点微调功能,方便选定参照数据。
★低功耗产品,可异动电源供电可大量用于分析仪仪器,大气,环境无人机监测。
硫化氢传感器结构尺寸图:
硫化氢传感器直视图和
PIN 脚定义图:
硫化氢传感器
工作电压DC5V±1%/DC24±1%波特率9600测量气体硫化氢H2S 气体
检测原理电化学采样精度±2%F.S 响应时间<30S
重复性±1%F.S 工作湿度0-95%RH,(无冷凝)工作温度-30~50℃长期漂移≤±1%(F.S/年)
存储温度-40
~
70℃
预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa
安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)
33.5X3121.5X31
测量范围详见选型表
输出信号
TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA
引脚名称说明
1+5V 电源接入PIN 脚
2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚
8
VOUT
电压输出,0-5V/0.4-2.0V
硫化氢传感器串口和电压采集接线定义图:
硫化氢传感器I2C接线定义图:
硫化氢传感器I2C接线定义图:
硫化氢传感器交叉干扰系数
高精度的传感器检测原理决定了它有良好的一致性,重复性,温湿度补偿等特性,但也不能忽略被检测气体之间的交叉干扰,为了达到很好的检测精准度,须考虑以下气体对该检测气体的干扰系数。
交叉干扰系数
硫化氢H2S气体传感器量程选择图表
气体使用时气体浓度(ppm)显示值(ppm HF)
CO3000
SO251
NO181
NO2230
H210000
硫化氢传感器量程选择图表
量程选择图表
硫化氢H2S气体传感器量程选择图表
量程(ppm)精度(ppm)
0-500.001(大气监测)
0-5000.01
0-10000.01
0-20000.1
0-50001
0-100001
0-200001
其他特殊量程电话咨询技术工程师
硫化氢传感器应用场所:
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
