展讯RF调试流程

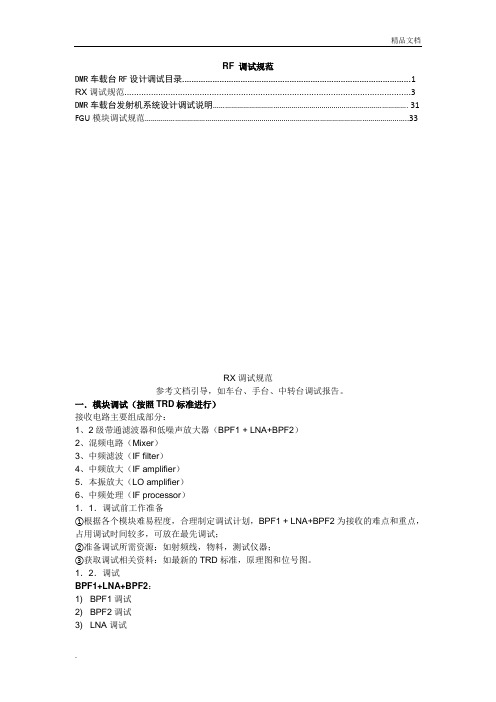

RF 调试规范DMR车载台RF设计调试目录 (1)RX调试规范 (3)DMR车载台发射机系统设计调试说明 (31)FGU模块调试规范 (33)RX调试规范参考文档引导，如车台、手台、中转台调试报告。

一．模块调试（按照TRD标准进行）接收电路主要组成部分：1、2级带通滤波器和低噪声放大器（BPF1 + LNA+BPF2）2、混频电路（Mixer）3、中频滤波（IF filter）4、中频放大（IF amplifier）5．本振放大（LO amplifier）6、中频处理（IF processor）1．1．调试前工作准备①根据各个模块难易程度，合理制定调试计划，BPF1 + LNA+BPF2为接收的难点和重点，占用调试时间较多，可放在最先调试；②准备调试所需资源：如射频线，物料，测试仪器；③获取调试相关资料：如最新的TRD标准，原理图和位号图。

1．2．调试BPF1+LNA+BPF2：1) BPF1调试2) BPF2调试3) LNA调试4) 测试数据，参考TRD出相应模块数据。

①插入损耗；②可调范围：全频段所需要的电压范围（调试前阅读所选变容二极管的datasheet，掌握其线性范围）；③杂散抑制（调试前使用杂散计算软件计算影响较大的几个杂散点）；④增益及全频段的平坦度；⑤3dB带宽；⑥三阶互调截点；⑦S参数：一般考虑BPF1 + LNA+BPF2整体的S11和S22，达到与前级LPF及后级MIXER 更好的匹配。

Mixer：主要电性能指标：①混频损耗；②三阶互调截点（增加本振幅度对IIP3影响测试数据）；③隔离度（此项指标与本振幅度有关，观察在满足指标的需求上，本振幅度最高可达到多大，为后期本振调试提供参考）；参考TRD设计，出相关数据。

IF Filter：（调试时参考晶体滤波器规格书）主要电性能指标：①插入损耗；②带外抑制；③带内波动（根据经验此波动会影响整机失真度）；④带宽。

参考TRD设计，出相关数据。

展讯L平台CTA音频调试说明一：调试所需软件工具1．DLOADERR_R2.9.2002.UDISK 软件下载用（下载NV文件修改过音频参数的NV）2．AUDIOTESTER_R1.1.0008 音频指标调试用3．CHANNELSERVER 与AUDIOTESTER同步使用4．NVEDITOR 制作NV文件工具二：调试所需物料1．数据线一根连接AUDIOTESTER用2．软件下载线一根DLOAD NV文件三：CTA音频测试指标1．SLR（发送响度评定值）8±3db 实验室一般调到6.5-9db之间为宜。

3．RLR（接收响度评定值）2±3db(Min)最小音量其数值实验室一般提到8 db-15 db为宜。

(Norn)标准音量其数值实验室一般提到0db-3 db为宜。

(Max)最大音量其数值实验室一般提到-10db- -4 db为宜。

4．STMR（侧音）18±5db 实验室一般设到16 db-21 db之间。

5．SFR（发送频响）：其曲线应处于上下包络中间，其余量应在0.4db以上.6．RFR(接收频响):其曲线应处于上下包络中间，其余量应在0.4db以上.7．DS(发送失真):会在人说话的语音范围内(20HZ-20KHZ)抽10个点进行语音失真验证.测试时10个点都要PASS.声音响度特别说明:音频测试值与其响度是相反的,测试数值越大,声音越小;测试数值越小,声音越大;因此,若某一测试项的响度测试值大于其标准范围中的值,说明此时手机对应器件的声音较小,需增大其响度;若某一测试项的响度测试值小于其标准范围中的值,说明此时手机对应部件的声音较大,需减小其响度,例如:若SLR的测试值是12db,需要将MIC调大4db左右,若RLR(norm)的测试值为-2db,需将SPEECH音量4调小3db左右。

四：测试系统原理框图1．CQUA系统原理图2．手机耳承说明：目前如无特殊说明耳承用TYPE 3.2低泄漏,测试前手机听筒应处于耳承正中间,同时应用橡胶泥将耳承四周密封好,以免测试时漏音.五．音频调试5.1手机与仪器工具连接5.1.1:手机进入USB LOG 工程模式*#1013#---8para Set---4Debug param---Assert Mode----Debug Mode----ok------Return------usb log------ok----Close-----ok5.1. 2Channel Server Setting1、 打开channel server(双击channelserver.exe)，屏幕右下脚会显示图标“”，鼠标左键单击此图标，显示如下对话框，按图进行设置。

rf夹具调试流程RF夹具调试是指对RF夹具进行测试和优化的过程。

RF夹具是一种用于测试和测量无线通信设备的工具，通过模拟真实的环境条件，可以对设备的无线性能进行测试。

调试RF夹具是为了确保其在测试过程中能够提供准确可靠的测试结果。

下面是一般的RF夹具调试流程：1. 确定测试目标：在进行RF夹具调试之前，首先需要明确测试的目标。

这可以包括测试设备的接收和发送性能、信号传输的稳定性和准确性等。

2. 验证硬件连接：在调试夹具之前，需要确保所有硬件连接正确。

这包括检查电缆连接是否牢固、天线是否正确安装、电源是否正常等。

3. 校准仪器：在进行RF夹具调试之前，需要确保所有仪器的准确性和一致性。

这可以通过使用校准器校准仪器来实现。

4. 测试信号设置：根据测试目标，配置测试信号的参数，包括频率、功率、调制方式等。

这可以通过仪器的设置界面进行配置。

5. 运行测试：运行测试并记录结果。

根据测试目标，可以使用不同的测试方法和指标来评估RF夹具的性能。

6. 优化调整：根据测试结果，对RF夹具进行优化调整。

这可以包括调整天线位置、优化信号传输路径、调整功率等。

7. 重复测试：在进行优化调整后，重新运行测试并记录结果。

通过与之前的测试结果进行比较，评估优化效果。

8. 重复优化：如果测试结果不满足要求，需要根据需要重复优化调整的步骤，直到达到预期的测试目标。

总结起来，RF夹具调试是一个迭代的过程，需要不断优化和调整，以确保夹具能够提供准确可靠的测试结果。

通过严谨的调试流程，可以提高测试的可靠性和准确性，为无线通信设备的研发和生产提供支持。

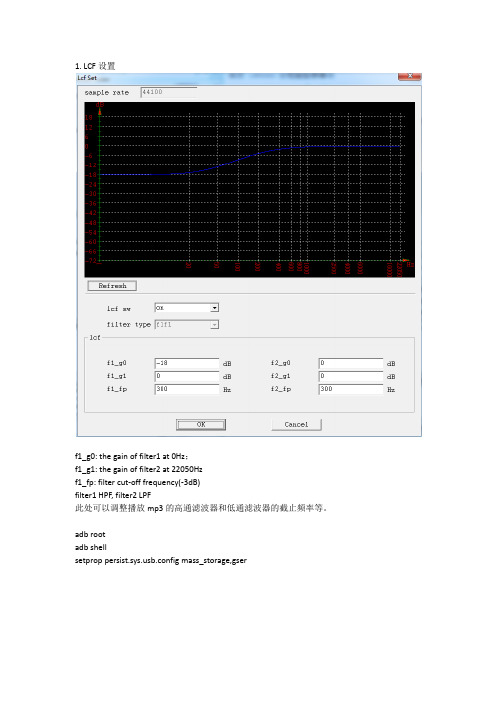

1. LCF设置f1_g0: the gain of filter1 at 0Hz；f1_g1: the gain of filter2 at 22050Hzf1_fp: filter cut-off frequency(-3dB)filter1 HPF, filter2 LPF此处可以调整播放mp3的高通滤波器和低通滤波器的截止频率等。

adb rootadb shellsetprop b.config mass_storage,gserMusic模式下--->耳机模式下相关参数的设置：Vdg要小于0dB，调整耳机增益可以调整HP_G增益，另外如果担心耳机最大音量THD超过0.1%，可以将LCF、EQ以及ALC统统关掉。

调整FM的每一级音量的话，如下：点击FM进入设置：对于7731平台，Connectivity芯片如果是SC2351C，则选择：此处DG要设置为0dB，RX_PGA的增益也要设置小于0dB，可以通过设置ST来对每一级音量进行规划：设置完毕点击两个保存，然后点击OK即可。

关于耳机录音设置，如下：点击Record dp进入设置，选择normal record：MIC BOOST要设置为0dB；可以适当调整；设置不设置意义不大DP input gain要设置为0dB；如果录音的完毕播放出现断断续续，可以调整红色框内的值：EXPANDER_threshold：-350即从-35dB开始将对信号进行放大；DP_limit_down：-450即从-45dB～-35dB之间的信号要进行压缩。

Music模式下---->手持模式Vdg设置为0dB，可以调整PA_G和DAC两个增益组合。

如果两个组合的增益对应的喇叭功率略超标，可以微调一下ALC中的threshold，如下：PS：如果功率略超标，可以将threshold的值减小(绝对值增大)。

另外，FM外放的同样是进入FM项，选择Digital FM-VBC-Codec loop进行调整，方法同Headset 模式：用手机主MIC录音同样是在Handsfree下的record dp设置，设置方法同Headset模式。

展讯平台软件调试介绍Spreadtrum7/21/2009培训目的¾能够使用展讯提供的调试工具对开发中的问题进行调试¾能够分析几种常见ASSERT主要内容展讯调试工具简介调试方法展讯调试工具简介主要的调试工具有: ¾Dloader¾NVEditor¾Channel Server¾Logel¾Phone Tester¾DSP Log Dloader(1功能:下载程序设置界面:双击可以选择下载文件路径选择端口选择项目选择下载速率制作打包文件选择是否下载Nand Flash下载配置:大小页选择分区策略选择分区策略¾始终分区¾出现不兼容分区时停止下载¾出现不兼容分区,使用Flash中原有分区进行下载¾出现不兼容分区,使用FDL中的分区方式进行分区注:此配置项只对NAND FLASH有效备份信息配置:将NV保存到本地选择需要保留的信息正在下载:下载成功:下载失败:Dloader(4打包文件特别说明:展讯升级工具中使用打包文件来进行升级操作,打包文件中不仅包含了所有的下载文件,还包含了下载项目的地址信息,这样可以降低产线升级工具配置出错的可能性,同时简化了操作。

打包文件的制作方法:DloadeR 在配置好所有的配置项后,点击左图中的按钮,然后按照提示即可完成打包文件的制作。

点击这个按钮进行打包操作展讯调试工具简介¾Downloader¾NVEditor¾Channel Server¾Logel¾Phone Tester¾DSP Log功能:•对fixed NV参数进行读取,编辑,保存,下载•擦除NV•从手机中读出NV Item修改某项数据:选择菜单[File\save image]保存并生成二进制数据文件:选择菜单[File\Save to phone]直接下载到手机中——手机需要在下载模式如果需要保留校准参数需要选择上获取手机NV数据:选择菜单[File\LoadFromPhone(boot mode]来获取数据在下载模式下从保留区域处获取下载的nvitem数据。

WARNINGIF “FAIL” APPEARS ON THE DISPLAY, THECALIBRATION REQUIRED LED (LEFTCOLUMN) REMAINS LIT, OR THECALIBRATED LED (RIGHT COLUMN) DOESNOT LIGHT, THE CALIBRATION PROCESSDID NOT COMPLETE. SHOULD THISHAPPEN, CYCLE THE UNIT POWER ANDTHEN REPEAT STEP 2 ABOVE. IF “FAIL”APPEARS AGAIN, FURTHER TROUBLE-SHOOTING IS REQUIRED.3.Remove the test shunt. The RX Occupancy LED shouldlight. If the RX Occupancy LED fails to light, thecalibration process has failed (refer to the WARNINGabove). Inspect all equipment and connections andrepeat steps 1 & 2. If the calibration fails again,further troubleshooting is required.4.The RX Occupancy LED should light once the testshunt has been removed. Proceed to Receiver andTransceiver Checkout Procedures, Section 7.5.1. Receiver and Transceiver Checkout Procedures1.Scroll down the Main Menu of the Receiver untilINFO appears on the display.2.Momentarily press the MENU Button and release it.“+RX SIG LVL =” appears on the Display.3.Take note of RX SIG LVL. This is the normal receivesignal value. Verify the RX SIG LVL value is >300. Ifnot, set TX LVL to High and perform calibration andcheckout procedures again. If the value remainsbelow 300 after selecting TX LVL=High, select a lowerfrequency where RX SIG LVL value is >300.4.In the WSS containing the transmitter, remove thetransmitter’s signal to the track by disconnecting atransmitter lead from the track surge equipment.5.With the corresponding transmitter disabled, observethe RX SIG LVL. If RX SIG LVL is greater than 20, anunintended signal of like frequency may be present.WARNINGDO NOT PROCEED TO STEP 6 ANDBEYOND UNTIL THE UNINTENDED SIGNALOF LIKE FREQUENCY IS NO LONGERPRESENT (THIS MAY REQUIRE AFREQUENCY CHANGE TO AVOIDUNINTENDED HARMONICS.) THISCONDITION MUST BE RESOLVED.6.Verify that the RX LED found in the Occupancyportion of the face of the unit is de-energized. If theLED remains lit, troubleshoot the unit.7.Restore the Transmitter signal to the circuit byreconnecting the lead in the transmitter’s track surgeequipment.8.Verify that the RX LED found in the Occupancyportion of the face of the unit energizes. If the LEDsfail to light, troubleshoot the unit, re-calibrate, andperform Steps 1 - 7 again.9.Verify proper operation of the track circuitequipment before placing in service in accordancewith railroad or agency procedures and applicableFRA rules.10.Verify proper PSO 4000 operation by observing trainmoves, per railroad or agency policy.11.The system is now ready for operation.NOTEIn the text on this side of the document andon the drawing on the reverse side of thedocument, all references to Section numbersare those section numbers found within theSiemens Phase Shift Overlay 4000 (PSO 4000)Installation and Instruction Manual, SIG-00-07-06.QUICK REFERENCE GUIDEINSTALL PSO 4000TRANSMITTER/RECIEVER MODULESDocument Number SIG-QG-10-03Version A.1The following procedure should be used when installingPhase Shift Overlay 4000 (PSO 4000) Track Circuits utilizingPSO 4000 Transmitter, 7A471 and PSO Receiver, 7A473.WARNINGVERIFY THAT THE PSO 4000TRANSMITTER’S AND RECEIVER’SSOFTWARE, FREQUENCY, AND ADDRESSFORMATS ARE AS SPECIFIED BY THERAILROAD’S OR AGENCY’S APPROVEDWIRING OR INSTALLATION DIAGRAM.FAILURE TO DO SO MAY LEAD TOINCORRECT OR UNSAFE OPERATION OFTHE TRACK CIRCUIT.IF ANY RECEIVER IS CALIBRATED IN POORBALLAST CONDITIONS, IT MUST BE RE-CALIBRATED WHEN BALLAST CONDITIONSIMPROVE.FAILURE TO FOLLOW THE RAILROAD’S ORAGENCY’S APPROVED WIRING ORINSTALLATION GUIDELINES REGARDINGRECEIVER SETTINGS AND CALIBRATIONMAY LEAD TO POSSIBLE UNSAFEOPERATION OF THE TRACK CIRCUIT.AFTER CALIBRATION, VERIFY THAT THETRACK CIRCUIT DE-ENERGIZES WHEN THETRACK CIRCUIT IS SHUNTED WITH THEAPPROPRIATE CALIBRATION RESISTANCE(0.06, 0.2, 0.3, 0.4, OR 0.5 OHMS). FAILURETO DO SO MAY LEAD TO INCORRECT ORUNSAFE OPERATION OF THE TRACKCIRCUIT.FOLLOWING INSTALLATION OR AFTERANY RECEIVER MENU CHANGES HAVEBEEN MADE, RECALIBRATE THE RECEIVERAND TEST FOR PROPER OPERATION PERTHE REQUIREMENTS SPECIFIED IN TABLE7-2 AND TABLE 7-3 OF SIG-00-07-06, PSO4000 I & I MANUAL.Perform the following steps to install the PSO 4000 units:1.Install and connect all PSO equipment in the WaysideSignaling Station (WSS) per the railroad’s or agency’sapproved wiring or installation diagram.2.Connect all required wiring per the railroad’s oragency’s approved wiring or installation diagram.3.Prior to beginning programming, verify LEDfunctionality using the *CHECK LED portion of theTEST menu per Section 5.2.7.2. If any LED fails to lightfollowing test, replace the unit.4.Program each unit by performing Set to Default. Thenproceed through the setup (SETP) menu to programeach unit per the railroad’s or agency’s approvedwritten instructions.With each unit properly installed and programmed perwritten instructions, calibrate the receiver (RX) as follows:1.When the track ballast is good, connect a track testshunt (hardwire, 0.06-ohm, 0.2-ohm, or as required)across the track at the receiver track connections.When the ballast is poor, connect the shunt acrossthe track at a point 30 feet beyond the receiver trackconnections. Verify solid connections of the shunt toeach rail.2.Scroll down the Main Menu until CAL appears on thedisplay. Then:•Press the MENU Button for two (2) seconds untilRX CAL appears.•Hold the MENU Button down until the release(REL) message appears. Release the MENU Buttonimmediately once the release (REL) messageappears.•As soon as the MENU button is released, thearmed (ARMD) message appears. Immediatelypress and release the MENU Button as soon asthe ARMD message appears. This starts thecalibration process. If the MENU Button is notpressed within two (2) seconds, the calibrationprocess cancels and the calibration process mustbe restarted.•*RX CAL flashes during the calibration process.•PASS or FAIL appears for two (2) seconds whencalibration is complete. When PASS appears,continue to Step 3. If FAIL appears, theCALIBRATION REQUIRED LED remains lit-2--8--7- Copyright © 2010-2014 SiemensAll Rights ReservedPSO 4000 TRANSMITTER, 7A471PSO 4000 RECEIVER, 7A473 Array-3- -4- -5- -6-。
