汽车发动机微机控制点火系统故障诊断

点火控制系统故障原因分析及改进措施随着汽车工业的快速发展，车辆的点火系统也在不断完善。

在车辆的点火控制系统中，故障一直是影响车辆行驶安全和性能的主要因素之一。

因此，本文将分析点火控制系统常见的故障和出现故障的原因，并提出改进措施。

点火系统的常见故障在汽车行驶过程中，点火系统出现的故障可能会导致车辆突然失速、无法正常启动等问题。

以下是点火系统最常见的故障：1.车辆无法启动2.发动机启动后马上熄火3.发动机启动了一段时间后熄火4.车辆动力不足，无法正常加速故障原因分析针对上述点火系统常见故障，一般可以从以下几个方面进行排查和分析：1. 点火线圈故障点火线圈是点火系统中非常重要的一部分，它负责将电池提供的电能转换成足够的高电压输出，以完成点火。

如果点火线圈出现故障，就会导致发动机不能正常启动或者启动后马上熄火。

同时，点火线圈的老化也会影响车辆的动力性，出现加速不顺畅的情况。

2. 点火塞故障点火塞是点火系统中另一个很重要的部分，它的作用是将电能转化为火花，从而点燃燃油混合气。

如果点火塞出现故障，可能会影响点火的行为，并引起发动机无法启动的问题。

同时，如果点火塞磨损严重，可能会导致燃油浪费，出现加速不顺畅的情况。

3. 高压导线故障高压导线是将点火线圈的电能传递到点火塞的一个重要部分。

如果高压导线损坏或老化了，就会导致点火能量无法传递到点火塞，从而影响发动机的启动和动力性。

4. 点火控制模块故障点火控制模块可以通过控制点火时间、点火角度、燃油喷射量等来控制发动机的转速和动力性能。

如果点火控制模块发生故障，就可能会导致车辆无法启动或者启动后很快熄火。

5. 其他故障除了上述常见故障原因外，还有一些其他故障原因也可能导致点火系统出现问题。

例如车辆供油系统故障、电池电压不稳定等问题，也都可能影响点火系统的正常工作，甚至导致发动机无法正常工作。

改进措施针对点火控制系统出现的问题和故障，我们可以采取以下措施：1. 定期保养定期保养是预防点火系统故障的有效方法，可以通过更换点火塞、点火线圈等方式，修复点火系统中老化和损坏的部分，从而保证车辆的正常启动和动力性能。

（1）迈腾B8L 2.0 TSI 发动机点火系统控制原理：根据点火系统控制原理图分析（如图1-1），如果点火系统出现故障，造成一个气缸或多个气缸点火能量减低或丧失，导致发动机各缸之间功率失去平衡，进而造成发动机怠速抖动甚至加速不良。

主要有几点：（1）点火线圈自身损坏；（2）点火线圈线路故障；（3）火花塞自身损坏（间隙过大/过小、烧蚀）。

注意：当怀疑某缸工作异常时，建议先检查点火线圈相关线路，若线路没有问题，下一步进行点火线圈替换检查，若点火线圈自身也没问题，再检查火花塞。

（3）点火线圈安装位置：（4）点火线圈信号线故障码：（5）失火的数据流：当怀疑是点火系统出现问题时，一定要读数据流就行进一步辅助验证。

（6）点火线圈信号线测试方法：由于四个点火线圈信号线的测试方法相同，因此只拿一缸点火线圈N70 举例。

1.测试标准数据：第一步，测试对象：N70 对地波形；测试条件：怠速；测试设备：示波器。

注意：使用示波器的一个通道，示波线正极接N70 T4u/2 ，负极接地。

分析测试结果：怠速时，点火线圈初级信号正常波形为0-5V方波，频率是8ms。

（注意频率的调整，调整到合适的频率）2.测试故障数据：点火线圈N70T4u/2 — J623T105/76 断路第一步，测试对象：N70T4u/2 对地波形；测试条件：怠速；测试设备：示波器。

分析测试结果：点火线圈信号线为 0V 电平，说明其没有获得工作电压。

下一步测试控制单元J623 端。

第二步，测试对象：J623 T105/76 对地波形；测试条件：怠速；测试设备：示波器。

分析测试结果：控制单元 J623 端实测波形为 3-5V 方波（向下到0V是杂波，有时候没有，不用考虑），说明控制单元 J623 有发出信号，但点火线圈没有接收到，判断点火线圈N70T4u/2 — J623T105/76 之间线路故障，下一步验证故障性质。

第三步，测试对象：N70T4u/2 — J623T105/76之间电阻；测试条件：OFF档；测试设备：万用表。

点火系统常见故障判断与排除1.点火过迟（1）故障现象：消音器声响沉重、急加速化油器回火、发动机冷却液温度较高、汽车行驶无力。

（2）故障分析与诊断：点火角度不正确。

（3）排除方法：调整点火角度至规定值。

2.点火时间过早（1）故障现象：怠速运转不平稳，易熄火；加速时，发动机有严重的爆燃声。

（2）故障分析：该故障主要是点火正时调整失准或点火角度装配失准所致。

（3）排除方法：连好点火测试仪，调整点火提前角到规定值。

3.火花塞故障故障主要表现为：火花塞积炭、油污和过热等现象火花塞积炭：绝缘体端部、电极及火花塞壳常覆盖着一层相当厚的黑灰色粉状柔软的积垢。

火花塞油污：故障现象：绝缘体端部、电极及火花塞壳覆盖一层机油。

火花塞过热：中心电极熔化，绝缘体顶部疏松、松软，绝缘体端大部分呈灰白色硬皮。

另外，还有发动机回火和放炮，发动机爆震和过热等故障，这里就不一一讲解了。

汽车点火系统定程保养汽车点火系统除进行日常保养外，还应进行定程保养，如有条件，还应对主要机件的质量、技术性能和工作情况进行试验，必要时给以调整。

在定程保养过程中，应做好两件事：1、车辆行驶1000公里后，及时清除分电器盖和体壳外面的灰尘和油污，检查初级电路的连接，并加以紧固；擦净火花塞外表面的污垢。

2、车辆行驶5000公里后，应清洁分电器外表的污垢，取下分电器盖，清洁其内部。

检查断电器触点状态并加以清洁，如触点表面烧蚀不平，应进行磨光，用厚薄规检查触点间隙，如不符合要求，应进行调整；检查高压线的状态及每根线端和分电器的座孔接触是否良好。

清洁点火线圈外表面的污垢，注意高压线和座孔的接触；检查火花塞绝缘体裙部是否有积炭，间隙是否适当，一般标准0.60.7毫米，密封垫圈是否良好，火花塞的安装是否紧固等，由此，才能够做到点火系统的合理保养。

废气循环系统故障检修废气再循环控制系统由电控单元、三通电磁阀、废气再循环阀、废气调整阀及废气干道和真空管道组成。

系统中的任一部件损坏都会造成系统工作不正常，导致怠速运转不稳或增加排放污染。

点火系统故障排查与修复技巧一、背景介绍在汽车维修中，点火系统故障是经常遇到的问题之一。

点火系统是引擎正常运行的关键部件，其作用是提供高压电流来点燃燃料混合气，从而使引擎正常工作。

本文旨在介绍点火系统故障排查与修复的相关技巧，帮助读者准确诊断故障并进行有效修复。

二、故障排查过程1. 检查电池电压在点火系统故障排查中，首先需要检查电池电压。

低电池电压可能导致点火系统无法正常工作。

使用万用表进行电压测试，如果电池电压低于12V，则需要充电或更换电池。

2. 检查点火线圈点火线圈是点火系统的重要组成部分，负责提供高压电流。

使用万用表测试点火线圈的电阻和绝缘性能。

如果测试结果显示电阻过大或绝缘性差，则需要更换点火线圈。

3. 检查火花塞火花塞是点火系统中的关键部件，负责将电流传递到燃料混合气中点燃。

检查火花塞是否损坏、积碳严重或电极间隙过大。

如果发现问题，需要及时清洗或更换火花塞。

4. 检查点火控制模块点火控制模块是点火系统的核心，负责控制点火时机。

使用专用的诊断仪器对点火控制模块进行测试，检查其是否工作正常。

如果点火控制模块存在故障，需要及时修复或更换。

5. 检查点火开关点火开关是点火系统的开关装置，负责控制点火系统的开启和关闭。

检查点火开关是否损坏或接触不良。

如果发现问题，可以尝试修复或更换点火开关。

三、故障修复技巧1. 定期保养定期保养可以有效预防点火系统故障的发生。

及时更换老化的点火线圈、火花塞等部件，并清洁电路连接处，保持良好的工作状态。

2. 注意细节故障排查时，需要注意细节。

例如，检查点火线圈时，注意观察线圈表面是否有渗漏痕迹；检查火花塞时，注意观察电极颜色是否正常。

这些细节可能暗示着特定故障的存在。

3. 使用专用工具和设备在故障排查和修复过程中，使用专用工具和设备可以提高效率和准确性。

例如，使用专用的点火系统测试仪器进行点火控制模块的诊断，可以减少误判和浪费时间。

4. 及时修复故障一旦发现点火系统故障，应尽快采取修复措施，避免故障扩大导致更严重的损坏。

目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要内容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)结论 (14)致谢 (15)参考文献 (16)摘要“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。

它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。

尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。

在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。

为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。

点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。

发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。

汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。

在汽车维修过程中,点火系统故障率相对较高。

因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。

汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。

能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。

为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。

关键字：火花塞分电器分电器第一章发动机点火系统的发展汽油机点火系统的基本作用是准时给需要点火的气缸提供一个电火花，以点燃可燃混合气。

汽车点火系统故障的排查与修复引言：汽车点火系统是保证发动机正常运转的重要部件，当点火系统出现故障时，会导致发动机无法启动或者运转不稳定。

为了保障汽车的正常使用，我们需要学会排查和修复点火系统故障。

本文将从常见点火系统故障的判断和排查方法、常见故障部件的修复和更换等方面进行详细说明。

一、点火系统故障的判断和排查方法1. 观察明显故障症状当汽车无法启动或者启动后发动机运转不稳时，我们需要通过观察故障症状来初步判断可能存在的点火系统故障。

例如，发动机启动时出现异常的噪音、明显的抖动或者无法点火等情况。

通过观察症状，可以初步锁定点火系统故障的范围。

2. 使用诊断仪检测故障码现代汽车普遍配备了故障诊断系统，可以通过诊断仪读取故障码来进行故障判断。

当点火系统出现故障时，相关的故障码会在诊断仪上显示，帮助我们更快速地定位故障原因。

根据具体故障码的含义，可以进一步确定需要检查的部件。

3. 检查点火线圈和火花塞点火线圈和火花塞是点火系统中最常见的故障部件。

当发动机无法启动或者出现运转不稳定的情况时，我们可以先检查点火线圈和火花塞是否正常。

通过检查线圈的电阻值和火花塞的状况，可以初步判断是否需要更换或修复。

4. 检查点火开关和电源线路点火开关和电源线路的故障也会影响到点火系统的正常工作。

我们需要仔细检查点火开关的连接情况以及电源线路是否存在断路或者腐蚀等问题。

如果发现故障，需要及时修复或更换相关部件。

二、常见故障部件的修复和更换1. 点火线圈的修复和更换当点火线圈出现故障时，可以尝试进行修复。

首先，检查线圈的电阻值是否正常，如果超出规定范围，则需要更换新的点火线圈。

如果电阻值正常，可能是线圈内部存在接触不良或者绝缘故障，可以尝试进行焊接或者清洁绝缘层等修复措施。

2. 火花塞的更换和调整火花塞是点火系统中另一个容易出现故障的部件。

当火花塞出现磨损或者电极间隙不正常时，会导致点火效果不佳。

因此，定期更换火花塞是保障点火系统正常运行的重要措施。

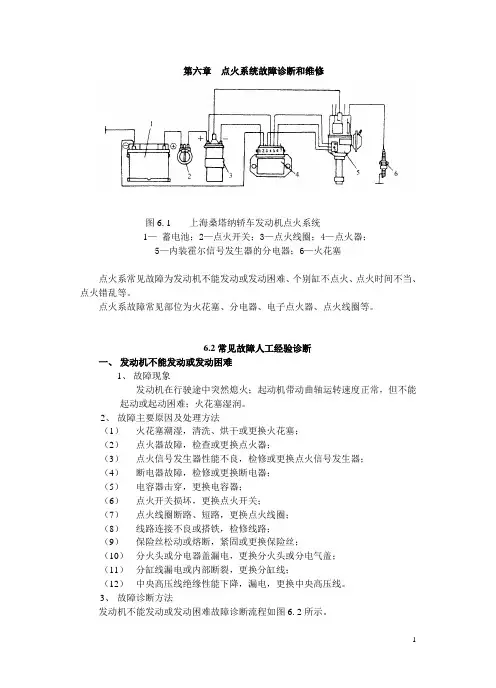

第六章点火系统故障诊断和维修图6.1 上海桑塔纳轿车发动机点火系统1—蓄电池；2—点火开关；3—点火线圈；4—点火器；5—内装霍尔信号发生器的分电器；6—火花塞点火系常见故障为发动机不能发动或发动困难、个别缸不点火、点火时间不当、点火错乱等。

点火系故障常见部位为火花塞、分电器、电子点火器、点火线圈等。

6.2常见故障人工经验诊断一、发动机不能发动或发动困难1、故障现象发动机在行驶途中突然熄火；起动机带动曲轴运转速度正常，但不能起动或起动困难；火花塞湿润。

2、故障主要原因及处理方法（1）火花塞潮湿，清洗、烘干或更换火花塞；（2）点火器故障，检查或更换点火器；（3）点火信号发生器性能不良，检修或更换点火信号发生器；（4）断电器故障，检修或更换断电器；（5）电容器击穿，更换电容器；（6）点火开关损坏，更换点火开关；（7）点火线圈断路、短路，更换点火线圈；（8）线路连接不良或搭铁，检修线路；（9）保险丝松动或熔断，紧固或更换保险丝；（10）分火头或分电器盖漏电，更换分火头或分电气盖；（11）分缸线漏电或内部断裂，更换分缸线；（12）中央高压线绝缘性能下降，漏电，更换中央高压线。

3、故障诊断方法发动机不能发动或发动困难故障诊断流程如图6.2所示。

说明：* 区别点火系高、低压电路故障最简便实用的方法就是分电器中央高压线试火法，所谓正常火花就是颜色发白或浅蓝或紫色（阻尼导线），且跳火时伴有清脆有力的“啪啪”声。

分缸线试火的正常情况也是如此。

** 判断分火头或分电器盖绝缘性能的试火方法是：将分火头或分电器盖放在机体上，将点火线圈的高压线置于分火头导线或分电器盖旁电极2~3mm,短促起动发动机（转2~5转即可）或用手分开闭合着的断点器，如无火花，则其绝缘性能良好；如有火则说明其绝缘损坏而漏电。

*** 初级电路的断路部位检查常用逐点试灯法进行，即用一直流试灯，一端搭铁，一端与检查部位相连，观察试灯亮暗情况判断该检查部位通电情况。

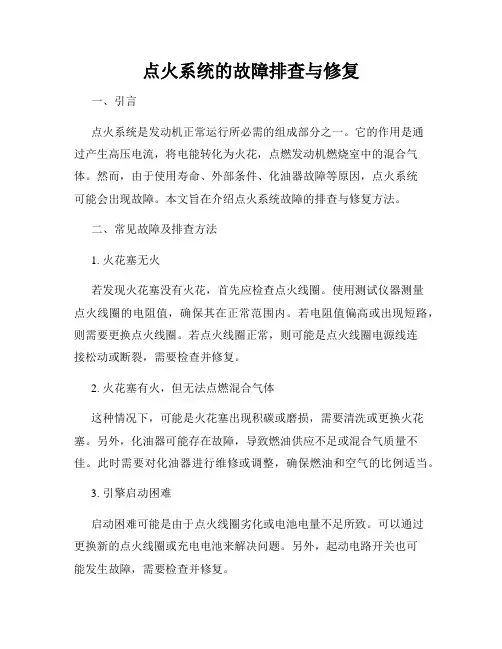

点火系统的故障排查与修复一、引言点火系统是发动机正常运行所必需的组成部分之一。

它的作用是通过产生高压电流，将电能转化为火花，点燃发动机燃烧室中的混合气体。

然而，由于使用寿命、外部条件、化油器故障等原因，点火系统可能会出现故障。

本文旨在介绍点火系统故障的排查与修复方法。

二、常见故障及排查方法1. 火花塞无火若发现火花塞没有火花，首先应检查点火线圈。

使用测试仪器测量点火线圈的电阻值，确保其在正常范围内。

若电阻值偏高或出现短路，则需要更换点火线圈。

若点火线圈正常，则可能是点火线圈电源线连接松动或断裂，需要检查并修复。

2. 火花塞有火，但无法点燃混合气体这种情况下，可能是火花塞出现积碳或磨损，需要清洗或更换火花塞。

另外，化油器可能存在故障，导致燃油供应不足或混合气质量不佳。

此时需要对化油器进行维修或调整，确保燃油和空气的比例适当。

3. 引擎启动困难启动困难可能是由于点火线圈劣化或电池电量不足所致。

可以通过更换新的点火线圈或充电电池来解决问题。

另外，起动电路开关也可能发生故障，需要检查并修复。

4. 引擎失火或运行不稳定若发动机在运行过程中出现失火或运行不稳定的情况，可能是点火线圈或火花塞电极磨损导致火花弱或无法正常产生。

此外，供电系统中的电压不稳定或点火拨片故障也可能导致这种情况。

应通过更换点火线圈、火花塞或修复点火拨片来解决问题。

三、注意事项1. 在进行点火系统故障排查和修复时，应断开电池的负极，以避免触电或意外发生。

2. 在拆卸和安装点火线圈、火花塞等部件时，应使用正确的工具和方法，避免损坏其他部件。

3. 在进行点火系统维修时，应仔细阅读车辆制造商提供的维修手册，确保操作的准确性。

4. 若无法排除故障或对点火系统的修复缺乏信心，建议寻求专业技师的帮助，以确保安全和质量。

四、结论点火系统的故障排查与修复需要一定的专业知识和技巧。

通过正确的方法，可以有效地定位问题并进行及时的修复。

然而，对于那些不具备相关知识和技能的车主来说，还是建议在遇到问题时寻求专业技师的协助，以确保修复效果和安全性。

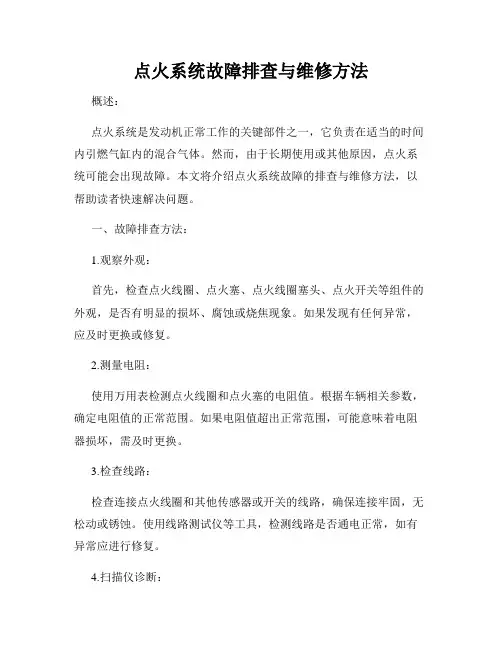

点火系统故障排查与维修方法概述：点火系统是发动机正常工作的关键部件之一，它负责在适当的时间内引燃气缸内的混合气体。

然而，由于长期使用或其他原因，点火系统可能会出现故障。

本文将介绍点火系统故障的排查与维修方法，以帮助读者快速解决问题。

一、故障排查方法：1.观察外观：首先，检查点火线圈、点火塞、点火线圈塞头、点火开关等组件的外观，是否有明显的损坏、腐蚀或烧焦现象。

如果发现有任何异常，应及时更换或修复。

2.测量电阻：使用万用表检测点火线圈和点火塞的电阻值。

根据车辆相关参数，确定电阻值的正常范围。

如果电阻值超出正常范围，可能意味着电阻器损坏，需及时更换。

3.检查线路：检查连接点火线圈和其他传感器或开关的线路，确保连接牢固，无松动或锈蚀。

使用线路测试仪等工具，检测线路是否通电正常，如有异常应进行修复。

4.扫描仪诊断：使用汽车故障诊断仪扫描发动机控制模块（ECU），获取存储的故障码。

根据诊断仪显示的故障码，定位故障位置，进一步排查和修复。

二、故障维修方法：1.更换点火塞：如果点火塞出现烧损、老化或积碳严重，应及时更换新的点火塞。

在更换过程中，确保使用正确的型号和规格，并按照厂家说明进行安装。

2.更换点火线圈：当点火线圈发生故障导致无火花时，应及时更换新的点火线圈。

在更换过程中，注意线圈的安装位置和连接方式，确保连接牢固。

3.清洁和维护：定期清洁和维护点火开关、点火线圈塞头、点火线圈接线端子等部件，以防止积碳、腐蚀等问题的发生。

可以使用专门的清洁剂进行清洁。

4.更换线路或连接器：如果线路或连接器出现损坏、断裂或松动等情况，应进行及时更换或修复。

在更换过程中，确保使用适当的线材规格和连接器，并进行良好的绝缘处理。

结论：通过以上的故障排查和维修方法，我们可以快速定位和修复点火系统故障。

然而，为了保障点火系统的长期稳定运行，我们还应定期检查和维护点火系统，确保其工作正常。

如果遇到复杂的故障或无法排除问题，请寻求专业技术人员的帮助，以免造成更大的损失。

汽车点火系统故障判断与修复方法汽车点火系统是保证发动机正常运行的关键部件之一。

当汽车点火系统发生故障时，可能会导致发动机无法启动或运转不稳定等问题。

因此，了解汽车点火系统故障的判断与修复方法对于司机和汽车维修人员来说非常重要。

本文将为您介绍几种常见的汽车点火系统故障判断与修复方法。

一、点火系统故障判断方法1. 检查点火线圈点火线圈是点火系统的核心组件之一，负责提供高压电流给火花塞。

当点火线圈发生故障时，可能导致发动机无法点火或点火不正常。

可以通过测量线圈的电阻来判断其是否正常。

通常情况下，正常的点火线圈电阻应该在一定的范围内。

如果电阻值超出范围，则说明点火线圈可能发生了故障，需要予以更换。

2. 检查火花塞火花塞是点火系统的另一个关键组件，负责产生火花点火混合气体。

如果火花塞出现故障，可能导致发动机无法启动或者运行异常。

需要定期检查火花塞的状况，确保其正常工作。

可以通过观察火花塞电极的颜色和磨损程度来判断其是否需要更换。

如果火花塞电极出现无法清晰辨认的炭化或者电极磨损过大，就需要更换新的火花塞。

3. 检查点火开关点火开关是控制点火系统工作的一个关键元件。

如果点火开关发生故障，可能导致发动机无法正常点火。

可以通过检查点火开关的电路是否通畅来判断其是否正常。

可以使用万用表等工具测量点火开关的电阻，如果电阻值不在正常范围内，就需要更换点火开关。

二、点火系统故障修复方法1. 更换点火线圈如果点火线圈发生故障，需要予以更换。

首先需要购买适合的点火线圈，并准备必要的工具。

然后，使用工具拧下原有的点火线圈，并将新的点火线圈安装到相应位置。

注意安装时要确保连接固定可靠，电线连接正确。

2. 更换火花塞火花塞的更换相对简单，但需要注意一些技巧。

首先需要购买符合车型要求的新火花塞，并准备好火花塞扳手等工具。

然后，使用扳手将原有的火花塞拧下，并清洁火花塞座。

接下来将新火花塞安装到火花塞座上，并用扳手适当拧紧即可。

3. 更换点火开关点火开关的更换相对较为复杂，需要有一定的汽车维修知识和技能。

桑塔纳轿车点火系统故障的诊断和排除1985 年12 月以前的桑塔纳轿车采用有触点的传统式点火系统。

1985 年12 月以后，桑塔纳轿车采用了以霍尔元件为传感器的无触点晶体管点火系统。

它取消了传统式靠分电器凸轮来使断电器触点闭合与分离的做法，代之以触发器转子、堆尔传感器和品体点火控制装置。

点火系统的主要常见故障表现为发动机不能起动。

其现象是将点火开关拧到起动位置，起动机运转，而发动机不能起动。

故障原因：1 ．导线连接松动，接触不良；2 ．点火线圈绕组断路或搭铁；3 ．点火控制器故障；4 ．霍尔传感器损坏；5 ．分电器盖、分火间破裂漏电；6 ．火花塞间隙增人，烧蚀严重，积油积碳过多；7 ．高压导线电阻过人。

点火的故障诊断一与排除方法如下：如果起动机运转，表明蓄电池、起动机技术曾良好，发动机不能起动的原因在于点火系或供油系。

1.目视检查导线或线束插接器是否松脱。

如导线松动，应拧紧或将插接器插牢，使导线接触良好。

如导线未不松脱，应检查点火线圈产生火花的能力。

2.从分电器盖上拆下中央高压线，用绝缘钳夹住高压线，使其端部离发动机机休6 一7 毫米。

起动发动，如高压线端部出现蓝色火花，则表示低压电路良好，故障在高压电路，应检查分电器盖及分火头、高压导线和火花塞。

如高压线端无火花，则表示低压电路有故障，应检查点火线圈、晶体管控制器和霍尔传感器。

3.点火线圈的检测目视检查点火线圈盖上有无汕污或潮气。

如有潮气有清洁布擦干。

如有油污用酒精彻底擦净。

测量点火线圈绕组电阴以前，将点火线圈上的高压线和正极线柱的火线拆下，以便准确地测量。

初级绕组电阻的测量将欧姆表的两个测试针分别与点火线圈正极及高压线接线柱接触。

如果电阻读数无穷人，则表示初级绕组断路，应更换点火线圈。

如果电阻读数为0.52-0.76kw，则表示初级绕组电阻正常。

次级绕组电阻的测量将欧姆表的两个测试针分别与点火线圈正极及高压线接线柱接触。

如果电阻读数无穷人，则表示次级绕组断路，应更换点火线圈。

汽车点火系统常见故障诊断与维修班级专业汽车技术服务与营销教学系汽车工程系指导老师完成时间年月日至年月日目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要内容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)结论 (14)致谢 (15)参考文献 (16)摘要“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。

它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。

尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。

在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。

为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。

点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。

发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。

汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。

在汽车维修过程中,点火系统故障率相对较高。

因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。

汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。

能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。

为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。

汽车发动机的点火系统故障诊断分析摘要：社会经济的迅猛发展，也在很大程度上推动了电子工业的发展。

随着汽车数量的增长，当前的汽车故障问题也从传统的机械性故障转变为了电子故障。

在驾驶员驾驶车辆的过程中，汽车发动机难免会遇到故障，尤其是电控发动机点火系统一旦出现问题，汽车可能无法正常行驶。

为了确保汽车运行的安全性以及可靠性，就需要相关的人员对于汽车的发动机有明确的掌握，并有效的对于故障进行判断，进行针对性的维修，确保汽车的安全运行。

关键词：电控发动机；点火系统；故障分析在目前的发展中，电子技术也运用到了汽车的设计中，不断地促进汽车机电一体化的发展。

在现代汽车运行中，电控点火系统是重要的组成部分，常见的故障大部分与电控点火系统故障有关。

随着技术的进步与发展，电控点火系统的水平不断地提高，虽然有利于燃油消耗的降低，但也提高了故障诊断的难度。

1.汽车发动机点火系统的常见故障以及原因分析在目前的汽车运行中，发动机主要是点火系统和机械系统共同控制的。

在故障诊断和排除过程中，首先要判断故障发生在哪里。

一般来说，判断和修复发动机机械故障并不难，而定位和修复发动机电子故障却有一定的难度，因为涉及的电路很多。

电控点火系统的常见故障可分为两类。

第一个是点火系统电子零件的破损。

电控发动机的点火系统由于长时间工作，内部电路可能会处于高温状态，可能造成电子部件的损坏。

如果电子零件损坏，相关电路连接会短路，系统故障的可能性会变高。

第二类是电控点火系统的线路故障。

点火系统的电气结构十分复杂，计算机首先使用传感器测量信号，然后通过线路将数据传输到计算机，从而获得点火系统的相关数据。

电控发动机点火系统运行时，这些线路更有可能因内外多种因素而短路或中断，其他线路也可能由于线路短路或断裂，无法正确传输的电压和数据。

这样，计算机就无法向下级执行机构传递信息，导致发动机无法正常工作。

一般而言，线路故障是由于长期在潮湿环境中使用或腐蚀造成的，这些情况常常会导致连接点的接触或断裂。
