关于“不同设计时期制图内容及深度要求、制图标准〞等方面知识培训建筑工程设计文件编制深度?(2021年版)1总那么1．0．1为加强对建筑工程设计文件编制工作的治理，保证各时期设计文件的质量和完整性，特制定本。
1．0.2本适用于境内和援外的民用建筑、工业厂房、仓库及其配套工程的新建、改建、扩建工程设计。
1．0.3建筑工程设计文件的编制，必须符合国家有关和现行工程建没标准标准的，其中工程建设强制性标准必须严格执行。
1．0．4民用建筑工程一般应分为方案设计、初步设计和施工图设计三个时期；关于技术要求相对简单的民用建筑工程，经有关主管部门同意，且合同中没有做初步设计的约定，可在方案设计审批后直截了当进进施工图设计。
1.0．5各时期设计文件编制深度应按以下原那么进行(具体应执行第2、3、4章条款)：1方案设计文件，应满足编制初步设计文件的需要。
注：本仅适用于报批方案设计文件编制深度。
关于投标方案设计文件的编制深度，应执行住房城乡建设部颁发的相关。
2初步设计文件，应满足编制施工图设计文件的需要。
3施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
关于将工程分不发包绐几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。
1. 0. 6在设计中宜因地制宜正确选用国家、行业和地点建筑标准设计，并在设计文件的图纸名目或施工图设计讲明中注明所应用图集的名称。
重复利用其他工程的图纸时，应具体了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计工程的需要。
1．0．9本不作为各专业设计分工的依据。
本某一专业的某项设计内容可由其他专业担当设计，但设计文件的深度应符合本要求。
2方案设计2．1一般要求2．1．1方案设计文件。
1设计讲明书，包括各专业设计讲明以及投资估算等内容；关于涉及建筑节能设计的专业，其设计讲明应有建筑节能设计专门内容；2总平面图以及建筑设计图纸(假设为都市区域供热或区域煤气调压站，应提供热能动力专业的设计图纸，具体见第1．3．3条)；3设计托付或设计合同中的透视图，俯视图、模型等。

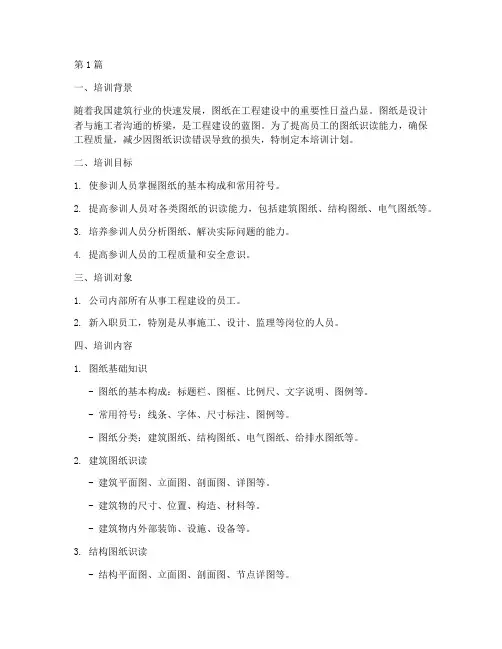

第1篇一、培训背景随着我国建筑行业的快速发展，图纸在工程建设中的重要性日益凸显。
图纸是设计者与施工者沟通的桥梁，是工程建设的蓝图。
为了提高员工的图纸识读能力，确保工程质量，减少因图纸识读错误导致的损失，特制定本培训计划。
二、培训目标1. 使参训人员掌握图纸的基本构成和常用符号。
2. 提高参训人员对各类图纸的识读能力，包括建筑图纸、结构图纸、电气图纸等。
3. 培养参训人员分析图纸、解决实际问题的能力。
4. 提高参训人员的工程质量和安全意识。
三、培训对象1. 公司内部所有从事工程建设的员工。
2. 新入职员工，特别是从事施工、设计、监理等岗位的人员。
四、培训内容1. 图纸基础知识- 图纸的基本构成：标题栏、图框、比例尺、文字说明、图例等。
- 常用符号：线条、字体、尺寸标注、图例等。
- 图纸分类：建筑图纸、结构图纸、电气图纸、给排水图纸等。
2. 建筑图纸识读- 建筑平面图、立面图、剖面图、详图等。
- 建筑物的尺寸、位置、构造、材料等。
- 建筑物内外部装饰、设施、设备等。
3. 结构图纸识读- 结构平面图、立面图、剖面图、节点详图等。
- 结构类型、构件尺寸、材料、连接方式等。
- 结构的稳定性、抗震性、耐久性等。
4. 电气图纸识读- 电气平面图、系统图、接线图、设备布置图等。
- 电气设备、线路、控制方式等。
- 电气系统的安全性、可靠性、经济性等。
5. 图纸识读技巧- 分析图纸的方法和步骤。
- 识别图纸中的错误和遗漏。
- 解决图纸识读中的实际问题。
6. 案例分析- 分析典型工程图纸，讲解识读要点。
- 分析因图纸识读错误导致的工程质量问题。
五、培训方法1. 理论授课：邀请经验丰富的工程师进行授课，结合实际案例进行分析。
2. 现场教学：组织参训人员参观施工现场，实地讲解图纸识读要点。
3. 案例分析：针对实际工程案例，进行图纸识读分析和讨论。
4. 实操演练：提供实物图纸，让参训人员现场进行识读练习。
5. 考核评估：对参训人员进行理论知识和实操技能的考核。
形位公差培训内容1．公差框格1.1 用公差框格标注几何公差时，公差要求注写在划分成两格或多格的矩形框格内。
各格自左至右顺序标注以下内容（见图1、图2、图3、图4 和图5）。
—几何特征符号；—公差值，以线性尺寸单位表示的量值。
如果公差带为圆形或圆柱形，公差值前应加注符号“φ”；如果公差带为圆球形，公差值前应加注符号“Sφ”；—如果适用，用一个字母表示单个基准或用几个字母表示基准体系或公共基准（见图2、图3、图4 和图5）。
1.2 当某项公差应用于几个相同要素时，应在在公差框格的上方被测要素的尺寸之前注明要素的个数，并在两者之间加上符号“×”（见图6 和图7 的是示例）。
2．被测要素按下列方式之一用指引线连接被测要素和公差框格。
指引线引自框格的任意一侧，终端带一箭头。
—当公差设计轮廓线或轮廓面时，箭头指向该要素的轮廓线或其延长线（应与尺寸线明显错开，见图10、图11 的示例）；箭头也可指向引出线的水平线，引出线引自被测面（见图12的示例）。
—当公差涉及要素的中心线、中心面或中心点时，公差应位于相应尺寸线的延长线上（见图13、图14 和图15 的示例）。
3.当中心点、中心线、中心面在一个方向上给定公差时：—除非另有说明，位置公差公差带的宽度方向为理论正确尺寸（TED）图框的方向，并按指引线箭头所指互成0°或90°（见图20 的示例）；4．若公差值前面标注符号“φ”，公差带为圆柱形（见下图的示例）或圆形；若公差值前面标注“sφ”，公差带为圆球形。
a 基准轴线5．一个公差框格可以用于具有相同几何特征和公差值的若干个分离要素（见图25 的示例）。
6．若干个分离要素给出单一公差带时，可按图26 在公差框格内公差值的后面加注公共公差带的符号CZ （见图26 的示例）。
7．与被测要素相关的基准用一个大写字母表示。
字母标注在基准方格内，与一个涂黑的或空白的三角形相连以表示基准（见图27 和图28 的示例）；表示基准的字母还应标注在公差框格内。

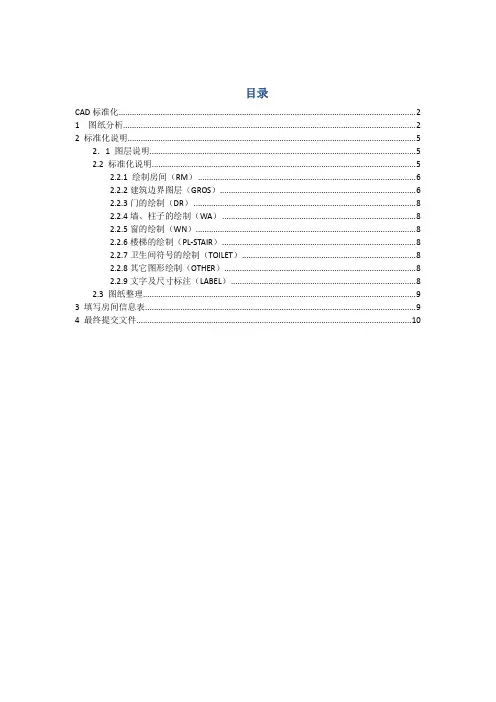

目录CAD标准化 (2)1 图纸分析 (2)2 标准化说明 (5)2．1 图层说明 (5)2.2 标准化说明 (5)2.2.1 绘制房间（RM） (6)2.2.2建筑边界图层（GROS） (6)2.2.3门的绘制（DR） (8)2.2.4墙、柱子的绘制（WA） (8)2.2.5窗的绘制（WN） (8)2.2.6楼梯的绘制（PL-STAIR） (8)2.2.7卫生间符号的绘制（TOILET） (8)2.2.8其它图形绘制（OTHER） (8)2.2.9文字及尺寸标注（LABEL） (8)2.3 图纸整理 (9)3 填写房间信息表 (9)4 最终提交文件 (10)CAD标准化CAD图纸的标准化是指将各种形式的图纸（CAD电子竣工图、纸质图纸或图片格式的简图等）按照统一的标准，整理并符合ARCHIBUS资产管理系统要求的CAD 电子楼层平面图。
标准化后的图纸，将发布成Flash格式的图形，通过WEB页面浏览，所以要求绘制的楼层平面图干净整洁、美观且规格统一。
1 图纸分析在进行图纸标准化之前，首先要对图纸行进分析，确认该图纸是否合乎要求。
图纸类型主要分为：CAD竣工（施工）图、纸质蓝图、图片格式的简图等等。
图纸分析主要有以下几点：1、整理图纸。
大部分的CAD建筑竣工图中，图纸比会显示很多的信息，因此需要我们关闭一些与房产信息无关的图层，使得图纸简单清晰；例如：辅助线、标注线、轴线等等其他附属图层以方便我们对空间信息的分析。
2、无论什么类型的图纸，图纸上都要能够确认房间的轮廓和尺寸。
不能确认请按照实际情况告知学校老师，寻求解决方案。
例子一：墙线不连续，无法判断房间的轮廓。
图中既无法通过图形确认房间的边界，也无尺寸描述，因此无法通过改图或者足够的空间信息。
例子二：图纸标注的尺寸与实际长度不一致，且图纸没有统一的比例尺。
上面两个例子的图纸都是不能用的，请咨询学校老师得到准确的图纸。
此类图纸不经常出现但是我们要提前发现检查，以免绘制错误。

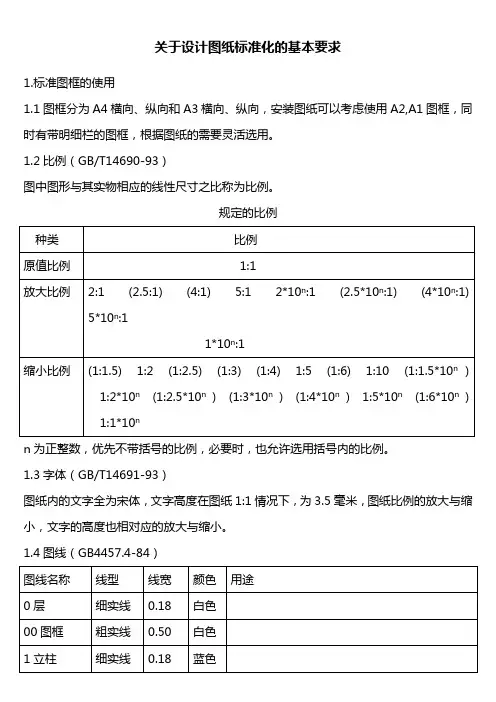

关于设计图纸标准化的基本要求1.标准图框的使用1.1图框分为A4横向、纵向和A3横向、纵向，安装图纸可以考虑使用A2,A1图框，同时有带明细栏的图框，根据图纸的需要灵活选用。
1.2比例（GB/T14690-93）图中图形与其实物相应的线性尺寸之比称为比例。
规定的比例n为正整数，优先不带括号的比例，必要时，也允许选用括号内的比例。
1.3字体（GB/T14691-93）图纸内的文字全为宋体，文字高度在图纸1:1情况下，为3.5毫米，图纸比例的放大与缩小，文字的高度也相对应的放大与缩小。
1.4图线（GB4457.4-84）在设计的CAD制图中，所用图线，除按照以上的规定外，还应遵守GB/T17450中的规定。
1.4.1重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序：（1）可见轮廓线和棱线（粗实线）（2）不可见轮廓线和棱线（虚线）（3）剖切平面迹线（细点画线）（4）轴线和对称中心线（细点画线）（5）尺寸界线和分界线（细实线）1.4.2相交线图线应尽量相交在线段上。
绘制圆时，应画出圆心符号，见图 10 。
1.4.3 图线宽度及用途屏幕上显示图线，一般应下表中提供的颜色显示，并要求相同类型的图线应采用同样的颜色。
参见后面的公司图层要求的内容。
1.4.4图线的画法和注意事项①同一张图样中，同类图线的宽度应基本一致。
虚线、点画线和双点画线的线段长短和间隔应各自大致相等。
②各类图线相交时，必须是线段相交。
③绘制圆的对称中心线时，圆心应为线段的交点，首尾两端应是线段而不是短画或点，且应超出图形轮廓线约2～5mm。
④在较小图形上绘制点画线或双点画线有困难时，可用细实线画出。
⑤当虚线、点画线或双点画线是粗实线的延长线时，连接处应空开。
1.5尺寸标注（GB4458.4-84）1.5.1尺寸标注的基本规则①物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
但公司严格要求每个设计人员的图纸都按照1：1绘制，通过调整图框大小来调整出图比例。
