约克水冷螺杆式冷水机组YS介绍约克水冷螺杆式冷水机组YS介绍1、关于开闭式的比较（1）安全可靠：A 闭式机在冷媒环境中运行易造成腐蚀，导致电击穿。
B 闭式机线径细，抗过载能力差。
C 冷媒冷却，如冷媒系统出现问题，影响电机散热，导致电机烧坏。
D 美国购买闭式机的保险费用是开式机的二倍，从第三方印证了开式机的可靠性。
（2）更节能：A 最低12.8℃低冷却水温，节能效果显著，具有极佳的部分负荷性能。
B 电机散热在空气中，正常机房通风即可带走，而闭式机散热消耗系统冷媒，消耗系统冷量。
C 开式机电机在空气中旋转比闭式机在冷媒蒸汽中旋转的阻力小，节能3~6%。
（3）维修方便：闭式机一旦烧毁，事故是灾难性的。
现场维修是不可能的，必须运回原厂进行维修，并需彻底清洁系统，费用需要4—5万美元，而且系统不可能彻底清洗干净，存在再次烧机的隐患。
2、关于单/多机头的比较（1）多机头应用的目的：A 细化部分负荷的调节能力B 增大产品的冷量范围并降低机组成本：冷量越大的螺杆机要求有更精确的机加工和装配能力。
约克可以生产的单机头的制冷能力为1100冷吨的螺杆压缩机，而有的厂家只能生产或购买单机制冷能力很小的机头，或者为了降低成本而不愿意生产大冷量的压缩机。
单机容量大对用户是有好处的：机组效率和部分负荷也会好。
但机组的制造成本也会相应提高。
约克正是为了用户的利益而坚持采用这种单一大冷量压缩机的机组结构型式。
YORK的合资子公司FRICK是全球最大的螺杆压缩机生产厂家之一，具有世界尖端生产能力，为YS产品提供按工业冷冻等级制造的螺杆压缩机产品。
从而保证机组的性能和可靠性。
而多机头拼装的冷水机因为机头本身容量小，且为大批量生产，所以成本相对降低。
（2）我们发现多机头的螺杆机，部分负荷的调节是分级的，不能象约克YS机组实现100~10%的无级调节，采用多机头的型式从另一方面来讲也是人为加大了一台冷水机组的可调节级数，所以约克不需要采用多机头来回避这个问题。
约克螺杆式冷水机组特点介绍YR机组采用先进设计，各部件精确匹配，运行高效可靠，操作简单，维修方便。
一、MILLENNIUM微电脑图形动画控制中心（见下图）先进的控制最大的优势是提高了机组的控制精度，同时预防性维护保养的设计从根本上避免了机组恶性事故的可能，使机组的可靠性达到了最高。
机组标准配置先进的MILLENNIUM微电脑图形动画控制中心，采用现代化微电子技术，优化机组控制逻辑，大大提高运行效率。
该控制中心具有独特的安全控制逻辑，确保冷水机组避免发生任何破坏性的故障。
其显示屏采用全屏图形动画显示，有中文、英文等多种文字可供选择。
并可选用英制或公制，实时显示机组的运行状态，参数和控制信息全部显示在一个界面内（见下图），操作方便简单。
此外该控制中心可配置YORK ISN楼宇自控系统，可将冷水机组空气侧和楼宇自控结合起来，大大提升用户的使用品质。
微电脑控制中心可实现如下先进控制：1、冷冻水出口温度控制：（1）用数字键输入设定值，可精确到，高于常规机组20倍，避免了冷冻水温度偏低带来的浪费。
（2）通过显示屏可校核实际温度和设定温度。
（3）与约克ISN楼宇自控系统联网，具有标准运程重设功能，可选配模拟信号，或其他预定的遥控信号。
（4）远程重设范围可调（达）。
2、信息监测电脑控制中心可监测和直观显示几十中种机组运行参数1) 运行状态冷冻出水温度冷冻回水温度蒸发器压力冷凝器压力冷却出水温度冷却回水温度蒸发器饱和温度冷凝器饱和温度排气温度油温油压限流设定值电机电流百分比运行时间压缩机启动次数压缩机电机状态油路电磁阀状态启动开关状态冷冻水流开关状态引射电磁阀状态防止重复启动时间油分离器低油位状态操作模式(本地,遥控,维修)2) 运行代码一切正常 RTC电池故障最小滑阀位置冷凝器高压限定在实施中油过滤器堵塞电流限值在实施中高油温>1850F 蒸发器低压限定在实施中雪种充注过量延时2分钟重新启动高压传感器故障3) 安全保护性停机代码一切正常电源故障蒸发器压力过低油压或冷凝器的传感器故障油压过低排气温度过高冷凝器压力过高辅助安全保护装置使之停机油温过高液流温度过高蒸发器压力过高蒸发器的传感器或探头故障热电偶开路马达相电流不平衡油分离器油位过低排气温度传感器故障止推轴承探头故障启动器故障被探测到4) 周期性停机代码一切正常水流开关故障防止重复启动导叶马达打开水温过低电源故障油温过低滑阀位置>10%不能开机线电压过低AC 电压过低机组周期性停机多台机组时的周期性停机内部时钟使之停机马达控制器--外部复位（以上参数可能因机型不同而各异）3、信息打印为了方便起见，打印机可以很容易的直接与控制中心相连，控制中心可以按预定时间间隔自动打印记录，无须操作人员操心。
约克YEAS风冷螺杆式热泵机组概述一、综述约克YEAS系列螺杆式空气源热泵机组是专门为中央空调的末端设备提供冷热源的空调主机设备。
机组为完全独立的整体式机组，设计成室外（屋顶或地面）安装。
完全由工厂组装，包括蒸发器、风冷式冷凝器、压缩机、润滑系统、控制中心和所有跟机组有关的接管和敷线.并充注冷媒和润滑油.机组出厂前都要进行严格的运转测试，确保每台机组的质量和性能。
二、机械特性框架结构▪框架采用镀锌钢材制成，每一个部件经磷酸锌预处理后再喷涂聚酯粉末▪框架上还有适合国际集装箱吊耳的吊装孔和与减振装置相配的安装孔▪机组各部件和各管路均配备有加强的支撑和吊装钣金压缩机压缩机为直接传动的半封闭双螺杆压缩机，其特点为：——采用锻钢制造的高精度双螺杆转子；精密加工的压缩机锻铁机体，为转子提供最佳的余隙；——整台压缩机的设计工作压力为3.1Mpa;——容量控制，在微电脑控制中心的指挥下，每台压缩机可在25-100%的范围内实现无级调节；——容量调节阀的弹簧自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动；——内置的排气止回阀可以有效地防止转子在停机时逆转；——内置的排气消声器可以有效地减少噪声源，同时优化气流，以获得最佳性能；——压缩机内置释压阀，插入套筒油加热器，油视镜、油维修阀、排气截止阀，配备完整，方便了机组的维护和保养；——防水接线盒；——吸气冷却，高效可靠的半封闭式电机具有过载保护；热敏电阻和电流过载保护；——内置的吸气过滤网能过滤吸掉吸气中的大颗粒杂质，保护螺杆的表面不受损伤；——大面积油过滤器，内置三级油分离器，10μm 精过滤器，油分离效果佳——与直接启动相比，星三角压缩机电机启动器使电流大约降至33%（工厂安装）。
——压缩机内置保护模块监测电机相故障；压缩机油温控制和油位开关；——外接油冷却盘管，可保持油温稳定，保证压缩机转子的润滑、密封和冷却，使压缩机运行高效、稳定；蒸发器蒸发器为干式壳管式换热器，按照GB151-1999《壳管式换热器》的标准进行制造、检验和验收。

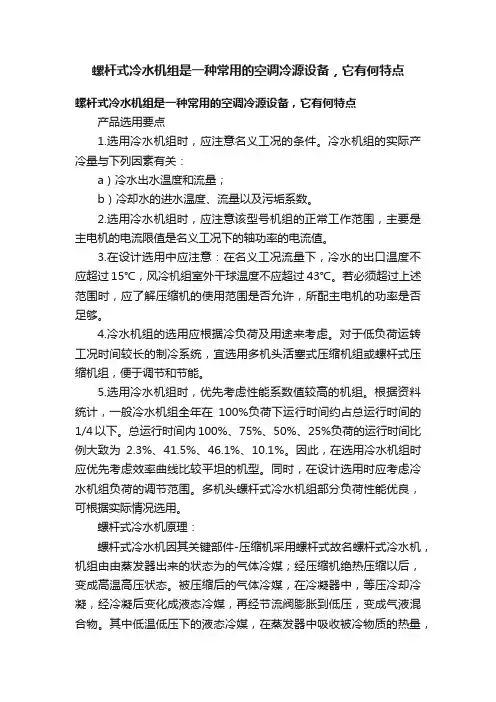

螺杆式冷水机组是一种常用的空调冷源设备，它有何特点螺杆式冷水机组是一种常用的空调冷源设备，它有何特点产品选用要点1.选用冷水机组时，应注意名义工况的条件。
冷水机组的实际产冷量与下列因素有关：a）冷水出水温度和流量；b）冷却水的进水温度、流量以及污垢系数。
2.选用冷水机组时，应注意该型号机组的正常工作范围，主要是主电机的电流限值是名义工况下的轴功率的电流值。
3.在设计选用中应注意：在名义工况流量下，冷水的出口温度不应超过15℃，风冷机组室外干球温度不应超过43℃。
若必须超过上述范围时，应了解压缩机的使用范围是否允许，所配主电机的功率是否足够。
4.冷水机组的选用应根据冷负荷及用途来考虑。
对于低负荷运转工况时间较长的制冷系统，宜选用多机头活塞式压缩机组或螺杆式压缩机组，便于调节和节能。
5.选用冷水机组时，优先考虑性能系数值较高的机组。
根据资料统计，一般冷水机组全年在100%负荷下运行时间约占总运行时间的1/4以下。
总运行时间内100%、75%、50%、25%负荷的运行时间比例大致为2.3%、41.5%、46.1%、10.1%。
因此，在选用冷水机组时应优先考虑效率曲线比较平坦的机型。
同时，在设计选用时应考虑冷水机组负荷的调节范围。
多机头螺杆式冷水机组部分负荷性能优良，可根据实际情况选用。
螺杆式冷水机原理：螺杆式冷水机因其关键部件-压缩机采用螺杆式故名螺杆式冷水机，机组由由蒸发器出来的状态为的气体冷媒；经压缩机绝热压缩以后，变成高温高压状态。
被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。
其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。
气态冷媒经管道重新进入压缩机，开始新的循环。
这就是冷冻循环的四个过程。
也是螺杆式冷水机的主要工作原理。
螺杆式冷水机的应用：螺杆式冷水机的功率与相比涡旋式的相对较大，主要应用于中央空调系统或大型工业制冷方面螺杆式冷水机的分类：螺杆式冷水机按照散热方式的不同可分为水冷螺杆式冷水机和风冷螺杆式冷水机水冷螺杆式冷水机组是不是特种设备不是特种设备大金空调有水冷螺杆式冷水机组吗晕，大金是小日本的，你认为会没有吗。
约克螺杆式冷水机组面板操作说明书摘要：一、约克螺杆式冷水机组概述二、螺杆式制冷压缩机的分类三、约克螺杆式冷水机组的冷凝方式四、约克螺杆式冷水机组的密封结构形式五、约克螺杆式冷水机组的面板操作说明六、注意事项及售后服务正文：一、约克螺杆式冷水机组概述约克螺杆式冷水机组是一种采用螺杆式制冷压缩机的冷水机组，具有高效、节能、环保等特点。
螺杆式制冷压缩机分为双螺杆和单螺杆两种，其中双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子；单螺杆制冷压缩机则有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。
根据冷凝方式的不同，约克螺杆式冷水机组可分为水冷螺杆式冷水机组和风冷螺杆式冷水机组。
此外，根据压缩机的密封结构形式，可分为开启式、半封闭式和全封闭式。
二、螺杆式制冷压缩机的分类1.双螺杆制冷压缩机：具有一对互相啃合、相反旋向的螺旋形齿的转子。
2.单螺杆制冷压缩机：有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。
三、约克螺杆式冷水机组的冷凝方式1.水冷螺杆式冷水机组：通过水冷却方式对冷凝器进行冷却。
2.风冷螺杆式冷水机组：通过风冷却方式对冷凝器进行冷却。
四、约克螺杆式冷水机组的密封结构形式1.开启式：压缩机内部结构完全暴露，便于维修，但密封性能较差。
2.半封闭式：部分密封，具有一定的密封性能，但维修时需要拆卸部分零件。
3.全封闭式：密封性能最好，维修时需要整体更换压缩机。
五、约克螺杆式冷水机组的面板操作说明1.开机操作：首先打开电源开关，然后按下启动按钮，机组开始运行。
2.关机操作：首先按下停止按钮，待机组停机后，关闭电源开关。
3.调速操作：通过调节面板上的调速旋钮，可以调整机组的运行速度。
4.故障处理：如遇到故障，请参照机组上的故障代码表进行排查，并及时联系售后服务人员。
六、注意事项及售后服务1.机组运行时，请注意观察各项运行参数，确保机组正常运行。
2.定期对机组进行维护保养，包括清洁、润滑、紧固等。
约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。
中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。
对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。
因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。
电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。
根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。
因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。
1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。
优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。
缺点：存在电机轴封泄漏问题。
2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。
3) 压缩机能效比：0.683 kw / TR5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。
6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。
2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。
优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。
缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。
2) 压缩机型式：半封闭螺杆压缩机，容量控制范围为15%~100%。
3) 压缩机能效比：0.72 kw / TR4）制冷剂：HCFC-22，充注量约为338公斤。
约克螺杆式冷水机组面板操作说明书文章标题：深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中，冷水机组是一种常见的设备，它们在空调系统中起着至关重要的作用。
而约克螺杆式冷水机组作为其中的一种，其面板操作说明书更是每一个使用者必须要了解和掌握的内容。
本文将深入探讨约克螺杆式冷水机组的面板操作说明书，从简单的操作入手，逐步深入，帮助读者更好地理解和掌握这一重要内容。
一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备，广泛应用于工业和商业领域。
其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南，不可忽视。
1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容，对于使用者而言，它是学习和掌握设备操作的重要参考资料。
通过仔细阅读和理解说明书，用户能够更好地了解设备的工作原理和操作流程，确保设备的正常运行。
1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”，其中所包含的内容涵盖了设备的方方面面。
使用者必须深入理解和掌握面板操作说明书中的内容，这不仅可以帮助其更好地操作设备，还能在设备出现故障时快速准确地排除故障，确保设备的安全稳定运行。
二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程，包括开机与关机步骤、调节温度与湿度等功能。
使用者需要仔细阅读并按照操作说明书中的指引来操作设备，确保每一个步骤都得到正确执行。
2.2 运行参数与指示在面板操作说明书中，约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。
使用者需要了解各个参数的含义与作用，并且能够根据指示来进行相应的调整和操作。
2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议，这对于保证设备的正常运行至关重要。
使用者应该仔细学习和理解这部分内容，以便在设备出现故障时能够迅速作出正确的反应，保障设备和生产的安全。
约克Y E WS系列螺杆机组性能特点约克公司在原有机型YCWS的基础上，经过改进研制并投入市场的最新水冷螺杆式冷水机组产品之一YEWS系列，它具有如下显著特点：1、中文液晶显示微电脑控制中心约克先进的微电脑控制中心，模糊逻辑控制，监控多个关键运行参数，机组运行参数中文显示，控制简单形象。
可实现远程监控，使机组运行更节能，控制更精确。
控制中心可显示以下多种运行信息：–120字符液晶显示–报警和运行状态信息–冷冻、冷却水温–制冷回路的润滑油压、吸排气压力和温度–压缩机电机电流值、运行小时数、启动次数和机组防再启动定时器状态–对于双压缩机机组，可显示超前压缩机标识2、保护功能完善，确保机组安全运行机组提供以下保护功能压缩机电机–过电流保护–低电流保护–反相保护–三相不平衡保护–低电压保护–电机绕组过热保护制冷系统–低冷冻水温保护–高排气压力／温度保护–高油压差保护–低油压差保护–高油温保护–低吸气压力保护–水流开关断开保护3、双螺杆压缩机，高效可靠–采用世界著名品牌的高效、工业用直接传动半封闭式双螺杆压缩机，优质可靠，能效比高，寿命长。
–采用专门设计的高效经济器，大大提高机组效率，COP 值居同类产品前列–可维修性好4、先进满液式蒸发器设计，并带经济器，高效节能–采用最新高效换热铜管–换热效率更好–不会出现气液分层现象,制冷剂分布均匀,保证换热效率–换热管易于清洗–闪发式经济器，充分发挥机组能力，提高机组效率5％以上5、无级调节，降低能耗采用滑阀卸载装置，能在100%~10%负荷范围内无级调节，与实际负荷完全匹配，令运行费用大大降低。
6、半封马达，降低噪声采用半封闭式电机，内置消音器，可以有效降低噪声。
7、独特热交换器结构，表现卓越 热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
8、安全可靠，故障率低–电机由独立的制冷剂回路冷却，保证达至准确的设定运行温度–大冷量机组采用独立的双回路设计，确保在维修时仍有最少50%的冷量供应 –每组回路最多一台压缩机，保证最少的部件和最佳的可靠性9、结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。
约克公司是世界上最大的独立暖通空调和冷藏设备专业制造公司。
成立于1874年，已有127年的历史。
现在无锡和广州都建有工厂。
约克螺杆式冷水机组采用世界名牌FRICK螺杆式压缩机。
FRICK是约克公司属下的全资子公司，是世界最早的螺杆机生产厂家，至今已有140多年的历史。
YS机组冷量范围：100-550TR 能耗低其满负荷能耗指标一般在0.6~0.72kW/RT之间；独特结构设计，部分负荷调节性能优异，机组能充分利用低到12.8℃的冷却水温度，部分负荷能耗远低于其他品牌机组。
开式电机设计。
开式电机优点突出在三个方面：――能耗低，电机由周围空气冷却，相比制冷剂冷却的闭式电机，机组能效提高3～5%；――可靠性高，电机绕阻线径粗，抗高温性能强，耐电源电压波动，电流冲击的能力强；――检修方便快捷，如安装不善或电源故障造成电机烧毁时，只需现场重新绕阻或更换电机，制冷系统冷媒不损分毫，检修费用低。
约克压缩机采用单台双螺杆压缩机，压缩效率高，转子受到两端轴承的平衡支撑，运转平稳，振动噪声小。
滑阀结构独特先进在FRICK压缩机中，滑阀与转子间间隙很小，但不接触，其主要依靠滑阀的长度长于转子的长度，用排气腔的壳体来支持滑阀的最新型滑阀设计。
采用滑阀进行容量控制，能在100%-10%范围内进行无级自动调节。
机组可很好的与建筑物负荷相匹配，运行效率高。
润滑系统可靠无润滑油泵，通过制冷剂于两器间的压差供油，但约克机组压缩机内部设计有备用油槽，以满足压缩机起动时或当意外停电时转子的润滑需要。
机油回收系统先进可靠采用先进的FRICK压缩机，能有效地防止机油渗入回气通道，且不受制冷剂蒸气流速的影响，使机组可以由100%的负荷迅速减至5%的部分负荷运行。
并且可充分利用温度更低的冷却水，提高效率。
油分离效率高采用两级油分离器利用动力和滤网把油从蒸汽中分离出来，滤网直径为3μm，滤油效率高，以至增强了整台机组的性能和寿命。
螺杆式制冷压缩机工作原理及特点制冷流体机械讲座--回转式制冷压缩机制冷流体机械讲座--回转式制冷压缩机-螺杆式制--回转式制冷压缩机冷压缩机工作原理及特点第二节螺杆式制冷压缩机工作原理及特点一、双工作螺原理杆top转速高，重量轻，体积小，占地面积小以及排气脉动低没有往复质量惯性力，动力平衡性能好，运转平稳，机座振动小，基础可作得较小结构简单，机件数量少，没有易损件，它的主要摩擦件强度和耐磨程度都比较高，而二、且润滑条件良好，因而机加工量少，材料消耗低，运行周期长，使用比较可靠，维修工作简单，有利于实现操纵自动化特点强制输气top用了滑阀调节，可实现能量无级调节相同的压力比下，排温比活塞式低得多，因此单级压力比高没有余隙容积，因而容积效率高缺陷制冷剂气体周期性地高速通过吸、排气孔口，通过缝隙的泄漏等原因，使压缩机有很大噪声，需要采取消音减噪措施螺旋形转子的空间曲面的加工精度建议低，需以专用设备和刀具去加工由于间隙密封和转子刚度等的管制，目前螺杆式压缩机还无法像是往复式压缩机那样达至较低的终了压力减少排气温度。
喷油增加工质外泄，提升密封效果式优进一步增强对零部件的杀菌，提升零部件寿命点对声能和声波存有稀释和阻尼作用，可以减少噪声冲洗掉机械杂质，增加磨损三、拎经济器的螺杆式空调压缩机top为了不断扩大其采用范围，提升低温工况的性能，提高效率，可以利用螺杆空调压缩机吸气、放大、排气单向展开的特点，在机壳或斜槽的适度边线开办补气口，使转基本原子基元容积在放大过程的某一转角范围，与补气口相连，并使系统中加设的中间孟理器内的闪发性气体通过补气口步入基元容积中。
这样，单级螺杆压缩机按双级空调循环工作，达至节能环保的效果。
此加设的中间容器称作经济器。
