约克离心机介绍
- 格式:ppt
- 大小:2.17 MB
- 文档页数:107
培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统4.常见故障5维护与保养计量单位换算长度1英寸=25.4mm 1米=100cm=3.94英寸(in) 容积1加仑(gallon)=4.55升(L)英制1加仑(gallon)=3.79升(L)美制质量1磅(Ib)=454克(g)1kg=2.2Ib流量1每加/仑每分(gpm)=3.786升/每分(L/m) 压力1磅(PSI)=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃=5(℉-32)/9 ℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力(Hp)=0.746千瓦特(Kw) 1kW=1.34HP常用术语:表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度-蒸发温度冷却器小温差=冷凝温度-冷却水出水温度小温差取决于换热器性能好坏过冷度=对应的饱和温度-离开冷凝器的制冷剂温度过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力离心式冷水机组工作原理机组前视图机组后视图2010/4/14蒸发器冷凝器截流元件压缩机电机冷却塔制冷机组的整体布局机组代码YK机组结构离心机组的组成部件机组构造蒸发器冷凝器电动机齿轮叶轮预旋转导叶关键部件制冷设备的四个主要组成部分: 压缩机冷凝器节流(膨胀)装置蒸发器各部件的作用压缩机提升压力低压(低温)气体被吸入压缩机并被压缩成高压(高温)气体活塞式、双/ 单螺杆、回转式离心冷凝器从压缩机出来的高温制冷剂气体进入冷凝器,在一定压力下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。
孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。
制冷剂在蒸发器中吸收热量。
预旋转导流冷凝器过冷器均流板满液式蒸发器截流孔板叶片叶轮汽液分离板离心式冷水机组满液式蒸发器干式蒸发器满液式蒸发器压缩机吸气管均气板支撑板固定棒视镜支撑板液位控制油收集器回油管均液板液态冷媒供液管PEH蒸发器吸气口出水进水供液口离心式冷水机组汽液分离板离心式冷水机组预旋转导流叶片预旋转导叶部分开启关闭预旋转导流叶片全开预旋转导流叶片全关预旋转导流叶片预旋转导流叶片部分关闭离心式冷水机组叶轮叶轮离心式冷水机组均流板离心式冷水机组冷凝器高效换热铜管铜管规格加强部分常规部分230.025"0.050 - 0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"实际铜管厚度水流管板铜管支撑板高效换热铜管高效换热铜管换热器采用新型高效换热型面(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用水流方向筒体端板中间支撑板TubeSheetTube Support WATERFLOW离心式冷水机组过冷器离心式冷水机组截流孔板截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制叶轮预旋转导叶高速齿轮轴封止推轴承轴颈轴承轴颈轴承轴颈轴承连轴器低速齿轮高速齿轮低速齿轮特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合轴与轴封剖面图YK系列轴封双层密封泰福龙C型密封环约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封; 冷媒进入压缩机前,已与润滑油彻底分离;冷媒在轴封处的泄漏微乎其微;喘振发生离心式压缩机旋转失速和喘振的差别旋转失速旋转失速是所有离心式压缩机在流量减小(负荷减小)和/或者压头增加(温度头增加)时发生的一种空气动力学中的扰动现象。

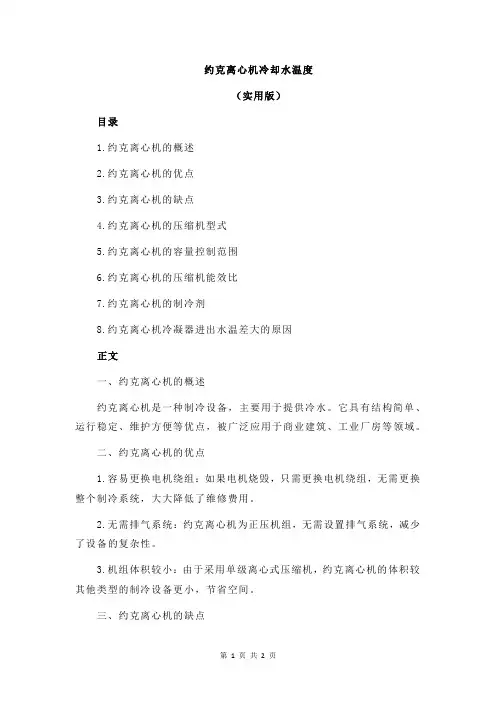

约克离心机冷却水温度(实用版)目录1.约克离心机的概述2.约克离心机的优点3.约克离心机的缺点4.约克离心机的压缩机型式5.约克离心机的容量控制范围6.约克离心机的压缩机能效比7.约克离心机的制冷剂8.约克离心机冷凝器进出水温差大的原因正文一、约克离心机的概述约克离心机是一种制冷设备,主要用于提供冷水。
它具有结构简单、运行稳定、维护方便等优点,被广泛应用于商业建筑、工业厂房等领域。
二、约克离心机的优点1.容易更换电机绕组:如果电机烧毁,只需更换电机绕组,无需更换整个制冷系统,大大降低了维修费用。
2.无需排气系统:约克离心机为正压机组,无需设置排气系统,减少了设备的复杂性。
3.机组体积较小:由于采用单级离心式压缩机,约克离心机的体积较其他类型的制冷设备更小,节省空间。
三、约克离心机的缺点1.电机轴封泄漏问题:由于高速运转,约克离心机的电机轴封可能会出现泄漏现象,需要定期检查和维修。
2.噪音较大:高速电机的转速超过 9000 转/分钟,可能会产生较大的噪音,需要采取隔音措施。
四、约克离心机的压缩机型式约克离心机采用单级离心式压缩机,具有结构简单、运行稳定等优点。
五、约克离心机的容量控制范围约克离心机的容量控制范围为 15%~100%,可根据需求进行调节。
六、约克离心机的压缩机能效比约克离心机的压缩机能效比为 0.64~0.72,具有较高的能效,可节省能源。
七、约克离心机的制冷剂约克离心机采用 hcfc-134a 作为制冷剂,具有良好的制冷效果和环保性能。
八、约克离心机冷凝器进出水温差大的原因约克离心机冷凝器进出水温差大可能是由于散热效果好造成的。
一、各厂家简介:................................................................................................................. - 5 -二、开式电机与闭式电机的维修保养比较 ....................................................................... - 8 -三、各厂家产品的基本情况列表...................................................................................... - 10 -四、各品牌离心机简述....................................................................................................... - 17 -五、各大品牌离心机的优缺点 .......................................................................................... - 20 -1、麦克维尔................................................................................................................. - 20 -2、特灵......................................................................................................................... - 27 -3、开利......................................................................................................................... - 34 -4、约克......................................................................................................................... - 37 -5、四大离心机组的修缺点汇总 (43)一、各厂家简介:开利中国:开利与中国的缘分可追溯至上世纪三十年代。
舒适环保 约克更好冷暖所求必我所至空调设备—类型单级压缩开启型离心式冷水机组单级压缩封闭型离心式冷水机组—名称MAXE TM YK MicroTech TM PEH—进口化率80%以上30%—最大制冷能力2000冷吨1300冷吨约克国内单机头离心机组单台制冷量最大生产厂家约克(无锡)/广州空调冷冻设备有限公司武汉麦克维尔空调制冷有限公司/麦克维尔空调制冷(武2004年—总产值258551万元57855万元—产品销售收入257666万元57855万元数据摘自《2004年度全国制冷空调行业年报经济指标汇总表》—市场占有率34%8%隶属关系—直属约克国际(北亚)有限公司麦克维尔公司—终属约克国际马来西亚丰隆集团约克为全球最大独立暖通空调和冷冻设备专门制造公司制冷剂—名称HFC134a HFC134a—分子式CF3CH2F CF3CH2F—臭氧消耗潜能值ODP=0对臭氧层无破坏作用ODP=0对臭氧层无破坏作用—毒性A1A1—淘汰期限无无1995年12月第七次《蒙特利尔议定书》缔约方维也纳会议制定的淘汰期限机组控制系统彩色图像显示微电脑控制中心4行40字符液晶显示微处理器控制系统控制精度0.056℃0.2℃约克的彩色图像显示微电脑控制中心为机组的标准配置,同行业中独有且最为先进压缩机—结构型式开启式半封闭式开式机组可单独维修电机或压缩机,半封闭电机压缩机需要整体维修,电机烧毁会污染整个制冷剂系统—电机冷却风冷冷却制冷剂冷却开式冷却可靠,且可节省能耗3~6%;闭式电机散热于制冷系统内,且电机在阻力比空气大很多的液态制冷剂中旋转,故能耗增加 —压缩机叶轮单级压缩,增速齿轮单级压缩,增速齿轮,转速极高达到30000RPM单级压缩运动部件少,可靠性高;多级压缩运动部件多,级间能量有损失,三级叶轮轴长扭矩大且悬臂支撑蒸发器视液镜有无极其方便观察制冷剂蒸发状况,但因在生产工艺难度大,有此装置厂家不多冷凝器冷却水最低进水温12.8℃21-24℃冷却水温度每降低0.6℃, 能耗量约减少1-1.5%, 机组在部分负荷运行时低冷却水温工况可节约能量节流装置—类型可变孔板电子膨胀阀—控制方式微电脑控制中心提供0~100%开启度信号,控制精确微处理器提供信号给脉冲步进电动机,目前技术不成熟,易损换热管—材质全部采用内螺纹外翅片Skip-Fin铜管混合采用内螺纹外翅片铜管和光管换热效率高,与管板胀接处光管设计,以防止制冷剂击穿换热管空调百年 开利创新创造气候 唯我独专单级压缩封闭型离心式冷水机组三级压缩封闭型离心式冷水机组EVERGREEN TM 19XR CVHE/G30%50%1300冷吨1300冷吨开利空调上海销售服务有限公司特灵空调系统(江苏)/空调器有限公司161923万元122390万元230538万元118110万元25%32%美国开利公司美国特灵空调公司美国联合技术公司(UTC)美国标准公司(American Standard CO.)HFC134a HCFC123CF3CH2F CHCl2CF3ODP=0对臭氧层无破坏作用ODP=0.02对臭氧层有破坏作用A1B1(仅次于B2级氨)分解致癌物质HCFC133a 无发展中国家2040年1月终止新的HCFCs消费16行40字符液晶显示PIC集总控制系统16行40字符液晶显示UCP2操作系统1℃0.1℃半封闭式半封闭式制冷剂冷却制冷剂冷却液态制冷剂中旋转,故能耗增加单级压缩,增速齿轮三级压缩悬臂支撑无无21-24℃21-24℃线性浮阀多孔孔板流量控制系统作用于提升阀弹簧的冷凝压力,部件多故障率高制冷剂在冷凝器、闪发器、蒸发器之间多个孔板靠压差自然控制,控制不精确混合采用内螺纹外翅片铜管和光管混合采用内螺纹外翅片铜管和光管。
约克离心机性能特点:彩色图像显示控制中心,全行独有约克Millennium彩色图像控制中心,将机组每个部件之运行参数与插图同时显示,控制简单形象。
变频配置,高效节能可配置变频驱动器,独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起,大大提高机组的效率,令部分负荷能效比高达0.2kw/ton,机组的年节能可达30%。
单级压缩机,先进可靠为了设计出最可靠的冷水机组,约克Millennium冷水机组采用单级压缩机设计。
由于运动部件较少,设计简洁高效,约克单级压缩机的长工作寿命已在许多应用中得到了证明。
轻质、高强度的铝制叶轮采用后弯叶片,效率较高。
翼形导流叶片减少了气流的扰动,使部分负荷能保持最高效的性能。
在空调应用中,压缩机可以精确地被调节,平稳地从100%卸载到最低负荷。
开式马达,安全可靠闭式电机烧毁后会对冷水机组产生灾难性的破坏,整台机组必须彻底清洁,并要更换制冷剂。
约克Millennium 离心式冷水机组采用风冷式电机。
避免了这种危险。
制冷剂根本不会与电机接触,避免了对冷水机组其它地方的污染。
保险公司对大型空调保险时,通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。
充分利用低温冷却水,显著节能符合实际工况下的节能要求,机组能充分利用抵达12.8℃的冷却水,获得明显的节能效果,而不象某些机组那样需人为地将水温控制在21~24℃。
高效热交换器,表现卓越热交换器采用了最新的高效换热铜管,使传热率最佳,结构紧凑。
水侧和制冷剂侧强化传热,减少机组能耗和管道结垢。
结构紧凑,安装方便机组设计精密紧凑,大大减少机房占地面积。
安装时只需少量的接管和布线,减少用户安装费用。
高效制冷剂,环保节能采用HCFC-123环保低压制冷剂,效率高。
性能参数每台冷水机组的选择都要与用户需要想匹配,以满足其建筑的负荷及节能要求。
我们还提供大量的标准换热器和流程布置供您选择,以实现最佳匹配。
在满负荷和部分负荷时,能耗要求随换热器和流程布置不同差异很大。
一、各厂家简介:..................................................... - 3 -二、开式电机与闭式电机的维修保养比较................................. - 6 -三、各厂家产品的基本情况列表......................................... - 7 -四、各品牌离心机简述................................................ - 13 -五、各大品牌离心机的优缺点.......................................... - 15 -1、麦克维尔..................................................... - 15 -2、特灵......................................................... - 20 -3、开利......................................................... - 26 -4、约克......................................................... - 28 -5、四大离心机组的修缺点汇总 (32)一、各厂家简介:开利中国:开利与中国的缘分可追溯至上世纪三十年代。
当时,远东最繁华都市上海的一些公用建筑成为开利空调在中国的最早一批受益者。
当年被誉为远东最先进的大光明电影院、位于上海外滩的中国银行大楼、往返于沈阳与大连之间的列车都安装了开利公司的空调设备。
八十年代初,开利成为第一家携带资金、技术、产品和先进管理经验进入中国的美国空调设备制造商。
1987年,开利在上海设立了在中国的第一家合资企业。
如今,开利在中国员工人数超过2500名,全国范围内有超过60个销售及售后服务机构为客户提供优质的产品。
