压力加工车间设计方案本文将对压力加工车间的设计方案进行详细讨论。
压力加工车间是一个关键部门，它在各个行业中起着至关重要的作用。
一个良好设计的压力加工车间将能够提高工作效率、保证产品质量，并确保员工的安全和舒适。
下面是一个完整的压力加工车间设计方案。
1. 车间布局在设计压力加工车间的布局时，有几个重要因素需要考虑：1.1 工作流程首先，需要确定工作流程并确定每个工作区的位置。
通常的工作流程包括原料存储、加工区、装配区和成品仓库。
确保每个工作区之间的距离尽可能小，以便减少物料和人员的移动时间。
1.2 安全要求安全是设计车间布局时最重要的考虑因素之一。
确保通道、紧急出口和紧急停机按钮的位置合理，并标明出口和紧急设备的位置。
此外，为每个工作区提供充足的空间，以确保员工的安全和舒适。
1.3 能源消耗有效利用能源资源是设计车间布局时的另一个关键考虑因素。
将设备和机器放置在能够最大程度减少能源消耗的位置。
此外，考虑使用自然光和自然通风来减少人工照明和通风系统的使用，从而降低能源消耗。
2. 设备选择在压力加工车间中，正确选择设备将对产品质量和工作效率产生巨大影响。
以下是一些需要考虑的设备选项：2.1 压力机压力加工车间的核心设备是压力机。
选择适合预期产品规格和产能的压力机非常重要。
确保压力机具备稳定的操作能力和可靠的性能。
此外，考虑到未来的生产需求，选择可扩展的压力机将是一个明智的选择。
2.2 辅助设备除了压力机之外，还需考虑一些辅助设备，例如传输带、输送机、计量设备等。
这些设备将帮助加工流程更高效，并减少人工干预。
2.3 自动化系统考虑引入自动化系统以提高生产效率。
自动化系统可以帮助节省人力和时间，并提供更高的精确性和一致性。
自动化设备如机器人和PLC控制系统可以实现生产线的自动化操作。
3. 环境控制在压力加工车间中，环境控制是至关重要的。
以下是一些需要考虑的环境控制要点：3.1 温度和湿度控制确保车间内的温度和湿度保持在适宜的范围内，这对于产品加工和工人的舒适度都是至关重要的。
金属压力加工车间设计第二版课程设计一、设计任务本次课程设计旨在为学生提供一个完整的金属压力加工车间设计方案，包括车间的布局设计、设备选型、工艺流程设计及车间管理等内容，力求使学生能够掌握金属压力加工车间设计的基本方法和技能。
二、设计要求1.车间面积：1000~1200平方米；2.车间结构形式：钢结构或混凝土结构；3.车间布局：按照生产工艺和生产流程进行布局，并考虑到压力机的运行、料件的存放、人员的出入等因素；4.设备选型：根据生产实际需求，选择适当的压力机、切割机、折弯机、钻孔机等设备，并进行合理布局；5.工艺流程设计：按照金属压力加工工艺要求，设计出完整的加工流程，并在车间布局和设备选型的基础上进行合理的安排；6.车间管理：根据车间规模和人员数量，设计出有效的车间管理方案，包括人员分工、生产调度、产品质量控制等内容。
三、设计步骤本次设计分为以下几个步骤：3.1 参考文献调研通过查阅相关的金属压力加工的文献资料，了解目前金属压力加工车间的布局、设备选型、工艺流程以及车间管理等方面的发展现状和趋势。
3.2 车间布局设计结合生产工艺和生产流程，设计出车间的布局方案并进行排布。
车间布局需要合理配置设备和储料区，以及员工的工作区和生产流线，使生产作业可以顺畅进行。
3.3 设备选型及布局按照设计好的生产流程，选择适当的压力机、切割机、折弯机、钻孔机等设备，并进行布置。
合理的设备配置和布局有利于提高生产效率和产品质量。
3.4 工艺流程设计及生产调度在完成车间布局和设备选型之后，需要根据生产实际需求，设计出完整的加工工艺流程，并进行生产调度，从而保证生产流程能够有序进行。
3.5 车间管理方案设计针对车间规模和人员数量，设计出有效的车间管理方案，包括人员分工、生产调度、产品质量控制等内容，以实现生产管理的规范化和科学化。
四、设计成果完成本次课程设计，应提交如下成果：1.金属压力加工车间布局方案设计图纸；2.设备选型及布局图纸；3.加工工艺流程设计图纸；4.生产调度表；5.车间管理方案设计文档。

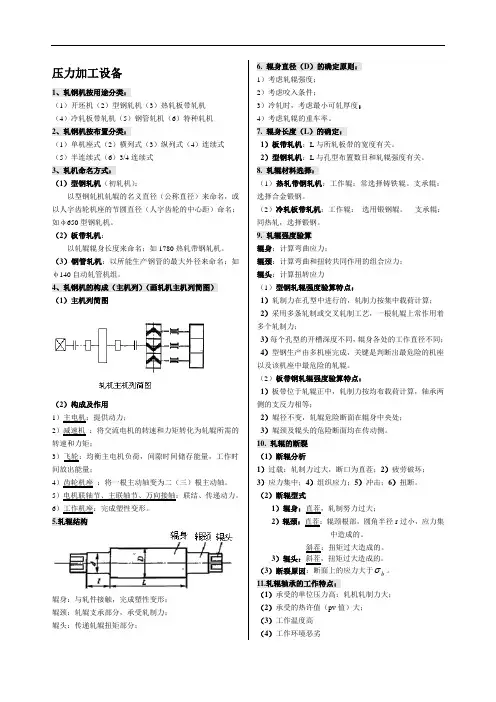

压力加工设备1、轧钢机按用途分类：（1）开坯机（2）型钢轧机（3）热轧板带轧机（4）冷轧板带轧机（5）钢管轧机（6）特种轧机2、轧钢机按布置分类：（1）单机座式（2）横列式（3）纵列式（4）连续式（5）半连续式（6）3/4连续式3、轧机命名方式：（1）型钢轧机（初轧机）：以型钢轧机轧辊的名义直径（公称直径）来命名，或以人字齿轮机座的节圆直径（人字齿轮的中心距）命名；如φ650型钢轧机。
（2）板带轧机：以轧辊辊身长度来命名；如1780热轧带钢轧机。
（3）钢管轧机：以所能生产钢管的最大外径来命名；如φ140自动轧管机组。
4、轧钢机的构成（主机列）（画轧机主机列简图）（1）主机列简图（2）构成及作用1）主电机：提供动力；2）减速机：将交流电机的转速和力矩转化为轧辊所需的转速和力矩；3）飞轮：均衡主电机负荷，间隙时间储存能量，工作时间放出能量；4）齿轮机座：将一根主动轴变为二（三）根主动轴。
5）电机联轴节、主联轴节、万向接轴：联结、传递动力。
6）工作机座：完成塑性变形。
5.轧辊结构辊身：与轧件接触，完成塑性变形；辊颈：轧辊支承部分，承受轧制力；辊头：传递轧辊扭矩部分；6. 辊身直径（D）的确定原则：1）考虑轧辊强度；2）考虑咬入条件；3）冷轧时，考虑最小可轧厚度；4）考虑轧辊的重车率。
7. 辊身长度（L）的确定：1）板带轧机：L与所轧板带的宽度有关。
2）型钢轧机：L与孔型布置数目和轧辊强度有关。
8. 轧辊材料选择：（1）热轧带钢轧机：工作辊：常选择铸铁辊。
支承辊：选择合金锻钢。
（2）冷轧板带轧机：工作辊：选用锻钢辊。
支承辊：同热轧，选择锻钢。
9. 轧辊强度验算辊身：计算弯曲应力；辊颈：计算弯曲和扭转共同作用的组合应力；辊头：计算扭转应力（1）型钢轧辊强度验算特点：1）轧制力在孔型中进行的，轧制力按集中载荷计算；2）采用多条轧制或交叉轧制工艺，一根轧辊上常作用着多个轧制力；3）每个孔型的开槽深度不同，辊身各处的工作直径不同；4）型钢生产由多机座完成，关键是判断出最危险的机座以及该机座中最危险的轧辊。

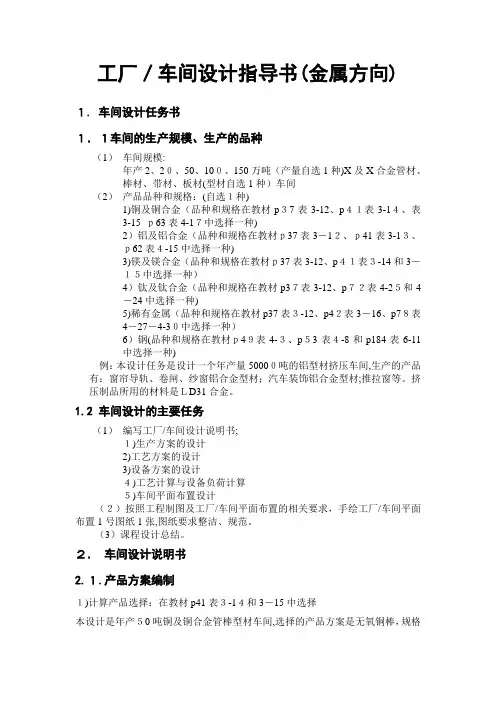

工厂／车间设计指导书(金属方向) １. 车间设计任务书１．１车间的生产规模、生产的品种（1）车间规模:年产2、2０、50、10０、150万吨（产量自选1种)X及X合金管材、棒材、带材、板材(型材自选1种）车间（2）产品品种和规格：(自选１种)1)铜及铜合金（品种和规格在教材p３7表3-12、p４１表3-1４、表3-15 ｐ63表4-1７中选择一种)2）铝及铝合金（品种和规格在教材ｐ37表3－1２、ｐ41表3-1３、ｐ62表４-15中选择一种)3)镁及镁合金（品种和规格在教材ｐ37表3-12、p４１表３-14和3－１５中选择一种）4）钛及钛合金（品种和规格在教材p3７表3-12、p７２表4-2５和4－24中选择一种)5)稀有金属（品种和规格在教材p37表３-12、p4２表3－16、p7８表4－27－4-3０中选择一种）6）钢(品种和规格在教材ｐ4９表4-３、p５3表４-8和p184表6-11中选择一种)例：本设计任务是设计一个年产量5000０吨的铝型材挤压车间,生产的产品有：窗帘导轨、卷闸、纱窗铝合金型材；汽车装饰铝合金型材;推拉窗等。
挤压制品所用的材料是ＬD31合金。
1.2 车间设计的主要任务（1）编写工厂/车间设计说明书;１)生产方案的设计2)工艺方案的设计3)设备方案的设计４)工艺计算与设备负荷计算５)车间平面布置设计（２）按照工程制图及工厂/车间平面布置的相关要求，手绘工厂/车间平面布置1号图纸1张,图纸要求整洁、规范。
（3）课程设计总结。
２．车间设计说明书2.１.产品方案编制１)计算产品选择：在教材p41表３-1４和3－15中选择本设计是年产５0吨铜及铜合金管棒型材车间,选择的产品方案是无氧铜棒，规格是挤制品１4~120ｍm,拉制品5~6０ｍm。
代表产品选择φ30mm×６０0０mmm 的TU1产品。
产品的主要用途:广泛应用于电导率、可切削性、抗腐蚀性高的零件,如电气接插件、汽车零件、开关零件、管件、钎焊头、焊炬头、晶体管基极和炉内组装件等,产品方案与计算产品表如表１所示。
