建筑施工图cad常用符号、图例大全
一、定位轴线
1、作用：
定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号
1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号
1）详细表示某些重要局部，需要另绘制其详图进行表达。
2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
三、标高符号标高
是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号
1、连接符号：
对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号
1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4、指北针
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
记住这些CAD施工图符号、图例，看图不求人！
来源：网络整理， 如有侵权请联系删除
【定位轴线】
1.作用
定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号
• 横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
• 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
• 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
【索引符号与详图符号】
• 详细表示某些重要局部，需要另绘制其详图进行表达。
• 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 【标高符号】
标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高：以建筑物底层室内陆面为零点测出的高度尺寸。
建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
结构标高：指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。 【引出线】
【其他符号】
1.连接符号：
对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2.折断符号
• 直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
• 曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3.对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4.指北针 在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

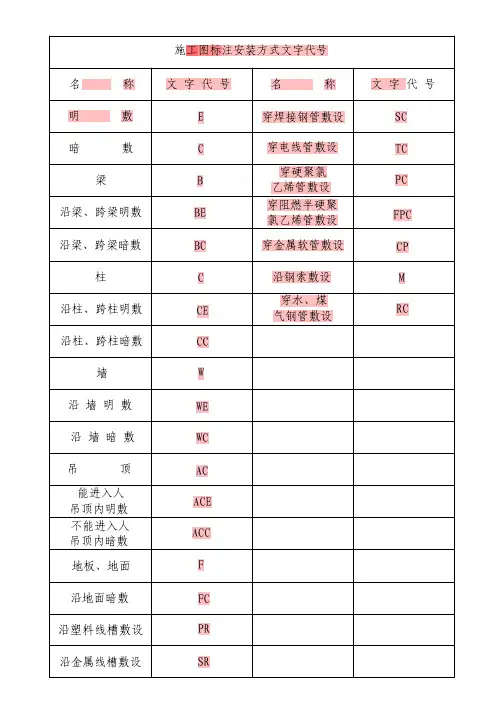

施工图标注安装方式文字代号
沿金属线槽敷设不能进入人吊顶内暗敷地板、地面
沿塑料线槽敷设沿地面暗敷沿 墙 暗 敷
能进入人吊顶内明敷吊 顶 梁
沿柱、跨柱暗敷沿柱、跨柱明敷
墙
沿 墙 明 敷 柱沿梁、跨梁暗敷沿梁、跨梁明敷暗 敷名 称明 敷
穿硬聚氯乙烯管敷设
穿金属软管敷设
穿水、煤气钢管敷设沿钢索敷设名 称
穿焊接钢管敷设穿电线管敷设
穿阻燃半硬聚氯乙烯管敷设BEC
BE
BCC
CETC
CCW
WEWC
ACACEACCF
FCPR
SRPC
FPCCPMRCSC文 字 代 号文 字 代 号
SC20（BV3×1.0)+SC25(BV3×1.5)例如1：SC20（BV3×1.0)-FC管线在图纸上标注方法:
例如2：FC2.
管槽类型、规格敷设方式
导根数导线型号导线截面注意:在同一张图纸上线宽应一致.表 示 方 法
三 根 导 线
n 根 导 线二 根 导 线一 根 导 线管 线线 槽图 例 名 称1.
线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm
3n21线宽1.5-2.5mm要 求
吸顶式广播巡更
音箱口
脚挑开关投影机层号灯智能型烟感
消火栓启泵按钮手动报警按钮操作键盘
电话出线口电脑出线口电视出线座消防电话插口 接线箱
数据口入防区控制器(锁、门磁)门禁安防主机
防振探测器玻璃防碎探测器水表采集器接线盒煤气报警器每户可视对讲分机
壁挂式广播射灯不可视对讲可视对讲设计图例模板
客房床头控制柜扬 声 器 箱音箱 音柱吊顶内扬声器 扬 声 器（一般符号）监 听 器扩 音 机功率放大器前级增音机呼 叫 站传 声 器激 光 唱 机自动录音机自动放音机双卡录放机调幅调频收音机天 线
黑白云台摄像机彩色云台摄像机彩色电视摄像机电视摄像机动断开关或触点变 阻 器指 示 灯继电器线圈广播分线箱直流稳压电源分路广播控制盘音量控制器火灾事故广播扬声器箱图 例 符 号图 例 名 称图 例 符 号图 例 名 称
