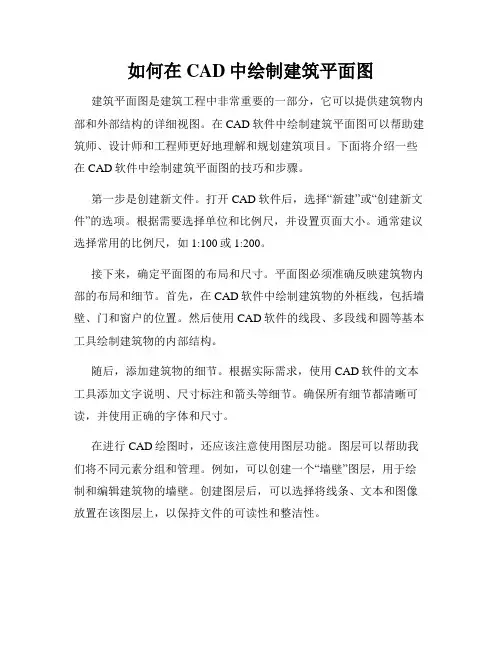

如何在CAD中绘制建筑平面图建筑平面图是建筑工程中非常重要的一部分，它可以提供建筑物内部和外部结构的详细视图。
在CAD软件中绘制建筑平面图可以帮助建筑师、设计师和工程师更好地理解和规划建筑项目。
下面将介绍一些在CAD软件中绘制建筑平面图的技巧和步骤。
第一步是创建新文件。
打开CAD软件后，选择“新建”或“创建新文件”的选项。
根据需要选择单位和比例尺，并设置页面大小。
通常建议选择常用的比例尺，如1:100或1:200。
接下来，确定平面图的布局和尺寸。
平面图必须准确反映建筑物内部的布局和细节。
首先，在CAD软件中绘制建筑物的外框线，包括墙壁、门和窗户的位置。
然后使用CAD软件的线段、多段线和圆等基本工具绘制建筑物的内部结构。
随后，添加建筑物的细节。
根据实际需求，使用CAD软件的文本工具添加文字说明、尺寸标注和箭头等细节。
确保所有细节都清晰可读，并使用正确的字体和尺寸。

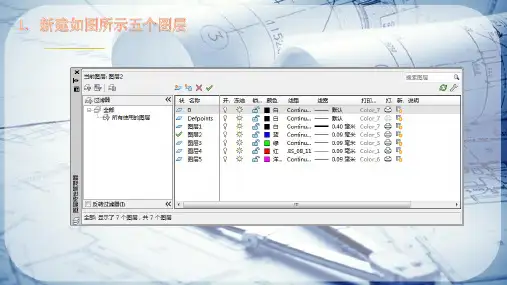

在进行CAD绘图时，还应该注意使用图层功能。
图层可以帮助我们将不同元素分组和管理。
例如，可以创建一个“墙壁”图层，用于绘制和编辑建筑物的墙壁。
创建图层后，可以选择将线条、文本和图像放置在该图层上，以保持文件的可读性和整洁性。
此外，还应该学会使用CAD软件的复制和镜像功能。
复制功能可以帮助我们快速创建相似的元素，如多个窗户或门。
镜像功能可以使我们在建筑平面图的两侧对称地绘制建筑元素。
另一个重要的技巧是使用CAD软件的阵列和块功能。
阵列功能可以帮助我们创建大量相同的元素（如柱子或标志），而块功能则可以将多个元素组合成单个对象，以减少文件的大小和复杂性。
最后，在绘制完建筑平面图后，要定期进行保存，并使用CAD软件的打印或导出功能生成实际使用的版本。
这样可以确保我们可以随时访问和共享平面图。
通过学习和掌握CAD软件的基本功能和技巧，我们可以在建筑设计和规划过程中更加高效和准确地绘制建筑平面图。
然而，需要注意的是，这只是绘制建筑平面图的基本步骤，具体的方法和技巧可能因软件版本的不同而有所差异。
cad画平面图教程CAD(计算机辅助设计)是一种利用计算机进行图形绘制和设计的技术，广泛应用于建筑、机械、电子等行业。
而平面图是CAD中最基本的图形展示形式之一，这里将为你介绍CAD画平面图的基本教程。
首先，打开CAD软件并选择“新建”或“新建文档”，即可创建一个新的画布。
接下来，设置图纸的布局和尺寸。
你可以通过“布局”选项来选择横向或纵向布局，并设置图纸的比例尺。
在画布上创建基础图形。
你可以使用CAD软件提供的基本绘图工具，如直线工具、圆形工具、矩形工具等来创建基础图形。
点击相应的工具，然后在画布上点击鼠标来确定起点和终点，从而创建出相应的图形。
编辑和调整图形。
CAD软件提供了丰富的编辑工具，使你可以对已经创建的图形进行调整和修改。
你可以使用拖动、旋转、缩放等编辑操作来调整图形的位置、大小和形状，或者使用剪切、复制、粘贴等工具来对图形进行进一步处理。
标注和注释。
在绘制平面图时，标注和注释是非常重要的，它们可以提供关于图形的更多信息。
你可以使用CAD软件提供的文字工具来添加文字标注，如标明长度、角度和图形的名称等。
同时，还可以使用CAD软件提供的标尺工具来添加尺寸标注，对图形进行精确测量。
应用图层和图块。
为了方便管理和编辑图形，你可以将它们分别放置在不同的图层中。
CAD软件提供了图层管理功能，你可以创建、编辑和调整不同的图层，并根据需要显示或隐藏它们。
另外，你还可以将一组图形定义为图块，并在其他图纸中复用它们。
保存和导出图纸。
一旦完成绘制平面图，记得及时保存你的作品。
CAD软件通常提供多种保存格式，你可以选择保存为CAD格式(.dwg)以便后续编辑，或者保存为其他常见的图像格式如JPEG、PNG等以便在其他软件中查看和共享。
综上所述，CAD画平面图需要掌握基本的绘图工具和编辑技巧，同时需要注意标注和注释，以及图层和图块的应用。
随着不断的练习和经验积累，你将能够更加熟练地使用CAD软件来绘制出精确、清晰的平面图。

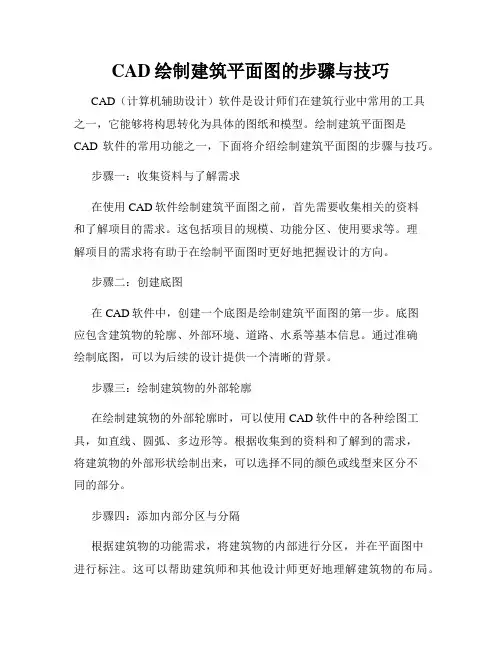

CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。
绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。
步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。
这包括项目的规模、功能分区、使用要求等。
理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。
步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。
底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。
通过准确绘制底图，可以为后续的设计提供一个清晰的背景。
步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。
根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。
步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。
这可以帮助建筑师和其他设计师更好地理解建筑物的布局。
使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。
步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。
通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。
使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。
步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。
这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。
在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。
步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。
这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。

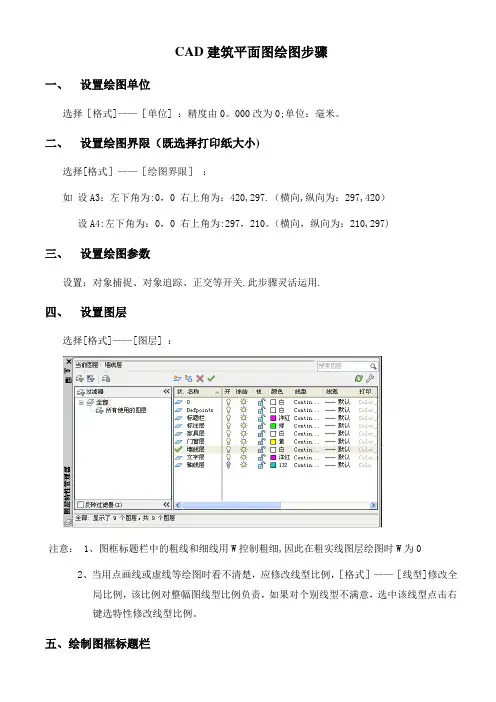

CAD建筑平面图绘图步骤一、设置绘图单位选择［格式]——［单位] ：精度由0。
000改为0;单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择[格式］——［绘图界限］：如设A3：左下角为:0，0 右上角为：420,297.（横向,纵向为：297,420）设A4:左下角为：0，0 右上角为:297，210。
（横向，纵向为：210,297)三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关.此步骤灵活运用.四、设置图层选择[格式]——[图层] ：注意： 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，［格式］——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
（以上步骤可作为制作绘图模板用.)六、确定图框标题栏放大的倍数为满足1：1绘图,应根据合理布图确定图纸放大的倍数。
此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
七、绘图(1)、选择轴线层--—----绘制轴线.（2)、定义多线样式。
（3）、分别选择墙线层和门窗层-—————--—绘制墙线和窗线。
（4）、选择家具层(图块层)--———--—用插入块方式布置家具。
八、文字注释工程图一般可用两种字体：长仿宋或工程字选择［格式］-—[文字样式]点击“新建”长仿宋:样式名：“长仿宋"，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大。
宽度比例为0.7.工程字:样式名：工程字；字体：gbenor.shx & gbcbig。
shx; 勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注：选择［格式］——［标注样式]点击“新建"名称为:长度标注.主要修改：箭头选项选建筑标记,文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数,主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。

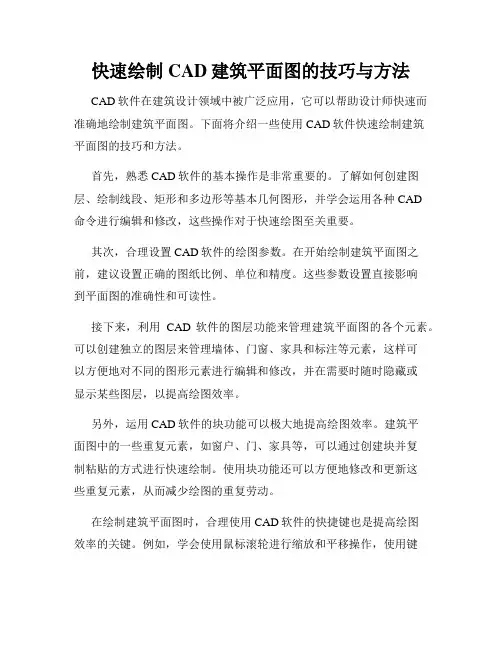

快速绘制CAD建筑平面图的技巧与方法CAD软件在建筑设计领域中被广泛应用，它可以帮助设计师快速而准确地绘制建筑平面图。
下面将介绍一些使用CAD软件快速绘制建筑平面图的技巧和方法。
首先，熟悉CAD软件的基本操作是非常重要的。
了解如何创建图层、绘制线段、矩形和多边形等基本几何图形，并学会运用各种CAD命令进行编辑和修改，这些操作对于快速绘图至关重要。
其次，合理设置CAD软件的绘图参数。
在开始绘制建筑平面图之前，建议设置正确的图纸比例、单位和精度。
这些参数设置直接影响到平面图的准确性和可读性。
接下来，利用CAD软件的图层功能来管理建筑平面图的各个元素。
可以创建独立的图层来管理墙体、门窗、家具和标注等元素，这样可以方便地对不同的图形元素进行编辑和修改，并在需要时随时隐藏或显示某些图层，以提高绘图效率。
另外，运用CAD软件的块功能可以极大地提高绘图效率。
建筑平面图中的一些重复元素，如窗户、门、家具等，可以通过创建块并复制粘贴的方式进行快速绘制。
使用块功能还可以方便地修改和更新这些重复元素，从而减少绘图的重复劳动。
在绘制建筑平面图时，合理使用CAD软件的快捷键也是提高绘图效率的关键。
例如，学会使用鼠标滚轮进行缩放和平移操作，使用键盘上的Ctrl、Shift和Alt键配合鼠标进行选择和编辑等操作，这些快捷键的运用可以大大提高绘图速度。
此外，CAD软件还提供了各种绘图工具和命令，如栅格和捕捉功能、复制阵列、偏移、修剪、延伸等，这些工具和命令都有助于快速完成建筑平面图的绘制任务。
学会合理地运用这些工具和命令，可以提高工作效率，并确保绘图结果的准确性和规范性。
最后，良好的绘图习惯和规范也是绘制建筑平面图的重要因素。
在绘图过程中，要保持线条的连续性和一致性，使用正确的图形标注和尺寸标注方法，使用统一的线型和线宽等，这些绘图规范将使建筑平面图更加规范、易读和易修改。
综上所述，要快速而准确地绘制CAD建筑平面图，首先要熟悉CAD软件的基本操作，其次要合理设置绘图参数，然后要运用图层和块功能进行元素管理，合理使用快捷键和各种绘图工具，最后要养成良好的绘图习惯和规范。

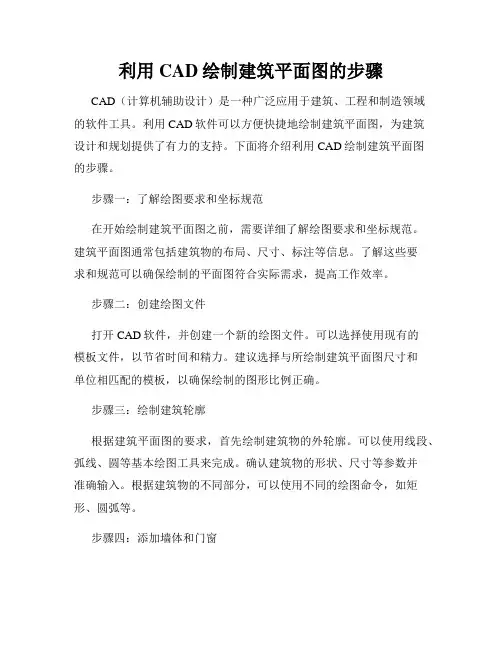

利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。
利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。
下面将介绍利用CAD绘制建筑平面图的步骤。
步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。
建筑平面图通常包括建筑物的布局、尺寸、标注等信息。
了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。
步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。
可以选择使用现有的模板文件，以节省时间和精力。
建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。
步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。
可以使用线段、弧线、圆等基本绘图工具来完成。
确认建筑物的形状、尺寸等参数并准确输入。
根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。
步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。
可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。
添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。
步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。
可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。
在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。
步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。
可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。
此外，需要添加标注来标示墙体、门窗等的尺寸和特征。
标注功能可以通过CAD软件的“标注”命令完成。
步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。
在创建图层时，可以为不同的元素分配不同的颜色和线型。
利用CAD进行绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑行业的工具，它能够帮助设计师以更高效的方式创建和修改建筑平面图。
在这篇文章中，我们将了解使用CAD软件制作建筑平面图的基本步骤。
1. 收集需求和测量数据在开始使用CAD软件之前，首先需要收集建筑项目的需求和测量数据。
这包括了解土地面积、建筑尺寸和功能需求等。
确保对于建筑的每个细节都有准确的测量数据，这是成功绘制建筑平面图的关键。
2. 创建新项目在CAD软件中，打开一个新的项目文件。
你可以选择使用已有的模板，比如建筑平面图、草图或绘图模板。
在新项目文件中，你可以创建建筑物的基本草图。
3. 绘制外部轮廓根据收集到的测量数据，在CAD软件中绘制建筑物的外部轮廓。
你可以使用线和弧线工具创建墙壁、窗户和门等元素。
确保将尺寸和比例设置正确，以获得准确的建筑平面图。
4. 绘制内部墙壁和隔板根据建筑物的功能需求，在CAD软件中绘制内部墙壁和隔板。
这些可以通过创建新的线元素来完成。
确保考虑到墙壁和隔板的厚度，并将它们正确地连接到外部墙壁，以形成合理的房间和空间。
5. 插入窗户和门在CAD软件中，插入窗户和门等元素。
你可以使用CAD软件提供的库文件来选择适当的窗户和门的形状和尺寸。
将这些元素放置在适当的位置，确保与建筑的其他部分连接正确。
6. 添加家具和装饰物根据建筑平面图的需求，添加家具和装饰物等细节。
CAD软件通常提供了一些标准家具和装饰物的库文件，你可以从中选择适合你的设计的元素。
7. 调整比例和布局在绘制建筑平面图的过程中，你可能需要调整比例和布局。
这可以通过使用CAD软件提供的缩放和控制布局的工具来完成。
确保建筑平面图的比例和布局符合设计要求。
8. 添加文本和标注在平面图上添加文本和标注，以说明建筑的不同部分和细节。
这可以帮助其他人更好地理解你的设计意图。
CAD软件提供了一些文字和标注工具，可供你使用。
9. 检查并保存文件在完成建筑平面图之前，确保审查和检查绘图。
cad建筑平面图怎么画CAD建筑平面图是建筑设计中常见的一种表达方式，通过使用CAD软件进行绘制，可以准确、快捷地展示出建筑物的布局和各个空间的大小关系。
本文将从准备工作、图纸建立、建筑元素标注等几个方面介绍CAD建筑平面图的绘制方法。
首先，绘制CAD建筑平面图之前，我们需要进行一些准备工作。
首先是确定绘图的比例尺，根据实际情况选择合适的比例尺，一般常用的有1:100、1:200等。
其次是收集建筑设计相关的资料和数据，包括平面布局图、建筑尺寸、功能分区等。
这些资料将成为我们绘制CAD建筑平面图的基础。
接下来，我们开始进行CAD建筑平面图的图纸建立。
打开CAD软件，创建一个新的图纸。
首先，我们需要设置合适的图纸尺寸和打印比例。
在CAD软件中，可以选择标准的图纸尺寸，也可以根据需要设置自定义的图纸尺寸。
接着，我们需要设置图纸的打印比例，确保图纸的尺寸在比例尺范围内。
在CAD建筑平面图的绘制过程中，我们需要合理选择使用的工具和命令。
首先，我们可以使用线段工具绘制建筑物的外轮廓。
根据建筑设计图纸上的尺寸和比例，通过绘制连接各个点的直线来完成建筑物的外围轮廓。
接着，我们可以使用矩形工具绘制建筑物内部的空间布局。
根据功能分区图，通过绘制矩形来表示不同的房间、走廊和门窗的位置。
此外，我们还可以使用圆形、椭圆形等工具来绘制建筑物中的柱子、墙角等特殊元素。
在绘制建筑平面图过程中，标注建筑元素是非常重要的一步。
首先，我们可以使用文字工具添加文字标注，标注建筑物的名称和房间的功能。
其次，我们可以使用尺寸工具标注建筑物的各个尺寸，包括房间的长度、宽度和高度等。
通过合理的尺寸标注，可以方便后续的施工和检查工作。
此外，还可以使用箭头工具和注释工具添加其他需要强调的信息。
除了建筑元素的标注，CAD建筑平面图还可以添加一些其他的细节信息，例如符号图例和图纸说明。
符号图例可以说明各种建筑元素的含义和规格，使得图纸更加易读且一目了然。
CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。
它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。
对于建筑平面图的绘制，以下是一些重要步骤和要点。
第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。
这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。
收集到的信息将作为绘图的依据。
第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。
根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。
第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。
根据设计要求，绘制建筑物的外界轮廓线条。
可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。
第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。
可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。
确保按比例准确地绘制空间，并保持适当的尺寸和间距。
第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。
使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。
添加文字注释，标明房间名称或其他重要信息。
第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。
这包括窗户、门、楼梯、卫生间等。
使用CAD软件提供的绘图工具，绘制并标注这些细节。
确保它们与建筑平面图的比例和尺寸相符。
第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。
确保图纸的准确性和一致性，以及符合设计要求。
检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。
第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。
可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。
快速绘制CAD建筑平面图的方法CAD软件是建筑设计师们必备的工具之一。
它可以帮助我们快速而准确地绘制建筑平面图。
在这篇文章中，我将与大家分享一些快速绘制CAD建筑平面图的方法和技巧。
首先，选择正确的图层是非常重要的。
在开始绘制之前，我们需要在CAD软件中创建多个图层。
例如，我们可以创建一个用于绘制墙体的图层，一个用于绘制窗户和门的图层，一个用于绘制家具的图层等等。
这样做可以方便我们对不同元素进行编辑和管理。
接下来，我们需要使用CAD软件的绘图工具来绘制建筑平面图的基本轮廓。
例如，我们可以使用直线工具绘制墙体，使用矩形工具绘制房间的轮廓。
在进行绘制时，可以借助CAD软件的辅助吸附功能，确保绘制的线条和图形准确无误。
一旦基本轮廓绘制完成，我们可以开始添加更多的细节。
例如，我们可以使用CAD软件中的偏移工具，将墙体向内或向外偏移一定距离，以绘制窗户和门的位置。
我们还可以使用CAD软件中的数组工具，将相同的元素以规律的间距进行复制，快速完成家具的布置。
此外，为了使建筑平面图更加清晰明了，我们可以使用CAD软件中的图层管理功能进行适当的调整。
例如，我们可以将墙体、窗户和门等元素分别放置在不同的图层中，通过打开或关闭相应的图层来进行查看或编辑。
这样做可以使我们更加高效地进行绘制和修改。
另外，CAD软件还提供了一些绘图命令和插件，可以帮助我们快速创建一些常见的建筑元素。
例如，我们可以使用CAD软件中的楼梯命令，快速绘制出楼梯的形状和尺寸。
我们还可以使用CAD软件中的标注工具，添加文字和尺寸标注，提供更多的绘图信息。
最后，在完成建筑平面图绘制后，我们可以使用CAD软件的渲染功能，为图纸添加一些材质和色彩，使其更加逼真。
通过使用CAD软件中的光照和材质效果，我们可以模拟建筑的真实环境，并帮助客户更好地理解我们的设计意图。
综上所述，快速绘制CAD建筑平面图需要正确选择图层，利用绘图工具绘制基本轮廓，添加细节，并合理利用CAD软件的辅助功能和绘图命令。
CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。
下面将详细介绍CAD中绘制建筑平面图的步骤。
第一步，打开CAD软件，新建一个空白文件。
选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。
第二步，开始绘制建筑的外墙轮廓。
选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。
如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。
第三步，绘制建筑物内部的墙体。
选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。
使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。
第四步，添加门窗等建筑物的开口。
选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。
可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。
第五步，标注和注释建筑平面图。
选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。
选择注释工具，在平面图上添加文字描述、箭头、图例等注释。
第六步，绘制建筑物的内部布局。
使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。
第七步，绘制建筑物的家具和设备。
选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。
第八步，调整图层和颜色。
根据需要，可以调整不同图层的显示和
颜色，使平面图更加清晰易读。
第九步，保存和打印建筑平面图。
保存平面图的文件，并选择合适
的纸张和打印设置，将其打印出来或导出为其他格式的文件。
以上是CAD中绘制建筑平面图的详细步骤。
通过CAD软件的强大
功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时
进行修改和调整。
希望本教程能对初学者提供一些帮助，让他们更快
地掌握CAD绘图技巧。
