拱形护坡,菱形护坡三级技术交底

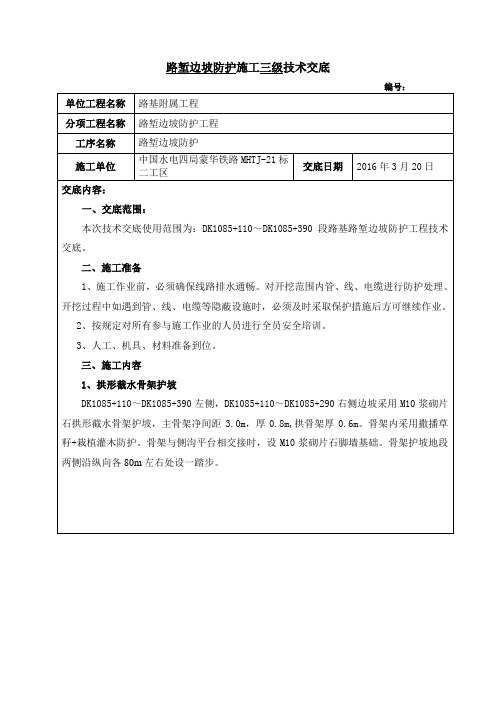

路堑边坡防护施工三级技术交底
支撑渗沟+拱形截水骨架内植物防护正视图图一
I-I剖面图二
2、侧沟
路堑地段设置钢筋混凝土矩形侧沟，一般沟壁厚0.2m、底宽0.6m、深0.8m。

侧沟内侧沟壁设一排PVC（Φ=0.05m）泄水孔，泄水孔间距1.0m，泄水孔位置高于侧沟沟底面不少于0.2m。

3、支撑渗沟
DK1085+110～DK1085+390左侧，DK1085+110～DK1085+290右侧路堑边皮设置支撑渗沟，渗沟宽1.5m，骨架护坡地段纵向间距8.3m，设置于主骨架处。

详见下图。

支撑渗沟大样图
4、天沟
路堑施工应做好堑顶截、排水。

路堑堑顶边缘以外5m设置单侧或双侧天沟，水沟材料采用C25混凝土，厚度采用20m。

天沟尺寸按照0．4×0．6m（底*高），边坡坡率1：1。

天沟标准断面图
四、质量控制
砌体允许偏差表
允许偏差序号项目
带截水沟浆砌片石
1 平面位置±50mm
2 基底高程±50mm
mm
3 坡顶高程0
-20
4 坡度-------。

完整版)护坡施工安全技术交底护坡施工安全技术交底（完整版）1.引言本文档旨在对护坡施工过程中的安全技术要点进行交底。

通过正确的安全操作，保障施工人员的身体健康，并确保施工质量和进度的顺利进行。

2.护坡施工前的准备工作在进行护坡施工前，需要做好以下准备工作：完善施工计划与方案，确保施工流程的合理性和可行性；对施工现场进行全面的安全检查，确保没有隐患存在；提前准备好必要的施工设备和材料，并确保其正常运行。

3.护坡施工中的安全措施3.1.施工人员的安全施工人员必须穿戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等；施工人员需经过专业培训，并掌握相关施工技能；施工现场必须明确划定安全区域，并设置标识牌提醒人员注意安全；施工人员禁止随意攀爬边坡，以防坡体滑坡和意外伤害。

3.2.施工设备和机械的安全施工设备和机械必须经过定期检修和维护，确保正常运行；操作人员必须熟悉设备和机械的使用说明书，并按照规定的操作流程进行操作；使用施工设备和机械时，必须确保周围人员的安全，并遵循相关的操作安全规范。

3.3.施工现场的安全施工现场必须保持整洁有序，及时清理施工垃圾和杂物；施工现场必须有专人负责监督安全管理，并及时解决安全问题；禁止在施工现场乱堆放材料，以免造成安全隐患。

4.护坡施工后的安全措施4.1.施工质量的检查施工结束后，必须进行护坡的质量检查，确保护坡的稳定性和牢固性；如发现施工质量问题，应及时采取相应措施进行修复。

4.2.施工人员的安全教育施工结束后，要对施工人员进行安全教育，总结经验教训，并提出改进意见；有效的安全教育可以提高施工人员的安全意识，减少事故发生的可能性。

5.总结通过本文档的技术交底，我们加强了对护坡施工中的安全要点的认识和理解。

在实际施工中，我们将严格按照安全措施进行操作，确保施工质量和施工人员的安全。

只有在方案和技术要求的基础上，才能提高护坡施工的效率和安全性。

中交股份哈尔滨至大连铁路客运专线边坡防护施工技术交底中交第二公路工程局有限公司哈大铁路客运专线工程经理部一分部二00八年七月浆砌边坡防护技术交底一、设计方面1、浆砌片石拱形骨架路堑自下而上布置，路堤自上而下布置，沿坡面拱间净距为3米，最后布置的几个可适当调整拱形骨架拱间净距。

2、浆砌片石拱形骨架厚度为60厘米，宽度为60厘米、拱形部分宽度为50厘米。

3、浆砌片石拱形骨架埋入土质边坡深度不小于50厘米。

4、浆砌片石拱形骨架两边部设置C20混凝土挡水预制块，拱形部分仅在下边部设置混凝土挡水预制块；混凝土预制块埋入浆砌片石拱形骨架中20cm，外露10cm，混凝土预制块需与浆砌片石同时施工，并保证其砌筑牢固，埋入土中深度10cm。

5、C20混凝土预制块需与浆砌片石同时施工，并保证其载砌牢固。

6、单级路堑边坡单级路堑边坡小于3m时采用M10浆砌片石护脚防护，护脚高度自侧沟平台向上1.2m；护脚厚度0.3m。

护脚以上边坡采用植草种紫穗槐防护。

当单级路堑边坡大于3m小于6m时，采用预制C15混凝土空心砖进行防护，空心砖内培植客土植草兼种紫穗槐。

护坡下部设置C15片石混凝土脚墙基础。

当单级路堑边坡大于等于6m时，采用骨架间距3m的M10浆砌片石骨架进行防护，骨架埋入土质边坡不小于0.5m，骨架内培植客土植草兼种紫穗槐，与骨架下部设置C15片石混凝土脚墙基础。

路基两侧侧沟平台采用M10浆砌片石加固，加固厚度不小于0.3m。

7、多级路堑边坡当上级边坡的高度小于3m时采用M10浆砌片石护脚防护，护脚高度自边坡平台向上1.2m，护脚厚度0.3m。

护脚以上边坡采用植草防护；当上级边坡的高度大于3m时，应采用骨架间距3.0m的M10浆砌片石骨架进行防护，骨架埋入土质边坡不小于0.5m，骨架内植草并种紫穗槐防护。

下级边坡采用净距3.0m的M10浆砌片石拱型骨架，骨架内植草并种紫穗槐防护。

一级边坡骨架下部设置C15片石混凝土脚墙基础，二级边坡骨架下部采用M10浆砌片石基础。

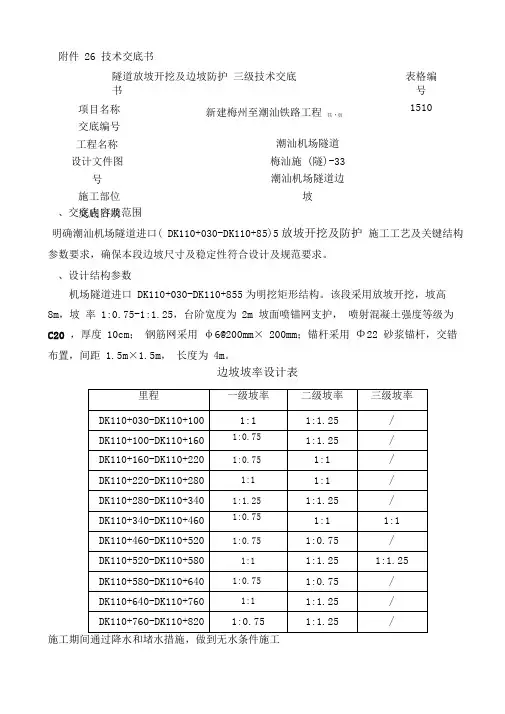

附件 26 技术交底书、交底内容及范围 明确潮汕机场隧道进口( DK110+030-DK110+85)5放坡开挖及防护 施工工艺及关键结构 参数要求，确保本段边坡尺寸及稳定性符合设计及规范要求。

、设计结构参数机场隧道进口 DK110+030-DK110+855为明挖矩形结构。

该段采用放坡开挖，坡高8m ，坡 率 1:0.75-1:1.25，台阶宽度为 2m 坡面喷锚网支护， 喷射混凝土强度等级为 C20 ，厚度 10cm ； 钢筋网采用 φ6@200mm × 200mm ；锚杆采用 Φ22 砂浆锚杆，交错布置，间距 1.5m ×1.5m ， 长度为 4m 。

边坡坡率设计表施工期间通过降水和堵水措施，做到无水条件施工隧道放坡开挖及边坡防护 三级技术交底书表格编号1510项目名称 交底编号 工程名称 设计文件图号 施工部位 交底日期新建梅州至潮汕铁路工程 共 7页潮汕机场隧道 梅汕施 (隧)-33 潮汕机场隧道边坡三、施工注意事项1、作业队伍必须提前通知测量队进行测量放线，施工必须保证坡率、平面尺寸及基坑底面高程符合设计及规范要求。

2、采用机械施工时，边、仰坡应预留约30cm-50cm 的整修层，用人工刷坡并及时夯实整平成型，防止超挖，保证边、仰坡平顺，坡率符合设计要求。

3、开挖时应自上而下分层分段开挖，严禁掏底开挖或上下重叠开挖。

4、开挖至隧道底面高程后，应及时施作排水侧沟及集水井。

5、当开挖段可能出现地层滑坡、崩塌时，应停止施工，施工作业人员立即撤离现场，待稳定后查明原因，并应适当放缓坡率，保证施工人员的安全和边、仰坡的稳定。

6、在开挖过程中，边坡坡顶以及靠近边坡便道路面上的孤石以及所有存在安全隐患物品，清理干净，保证下方人员施工安全。

7、考虑本段放坡开挖深基坑边坡安全，坡顶圆角处均应挂网喷混，边坡根据现场实际设置泄水孔，具体构造可参考右图。

四、施工流程施工准备→测量放样→边仰坡截水施工→分层放坡开挖→边仰坡锚喷（网）防护→监控量测点布设1、施工准备：开挖前应首先清除开挖范围内的杂草树木，检查边、仰坡以上的山坡稳定情况，如发现有裂隙，应及时封堵。

交底人：复核人：交底接受人：【班组负责人】图4-1骨架护坡施工工艺流程图5施工步骤编写要点：按照工艺流程编写每个施工步骤作业内容。

主要内容有：作业方法、质量标准、操作要点和业主、质监站、铁路红线等关注的注意事项，并附该施工步骤的标准化图片。

案例：施工步骤一：测量放样与坡面处理作业方法：基槽开挖前，必须对坡面进行复核，必要时必须重新刷坡。

刷坡前，边坡按设计坡度挂线进行修整，刷除加宽的路基，清除坡面浮土及松动石块，并对坡体进整平，经验收合格后，方可放样。

骨架护坡放样完毕后，必须使用石灰将开挖基槽轮廓线撒出来，方便基槽开挖。

质量标准：在满足坡率要求的情况下，采用挂线的方式，检查坡面是否平整。

操作要点：放样和刷坡时，注意路基坡面不通坡率之间的顺接。

注意事项：坡面修整时不得侵入路基本体。

施工步骤二：基槽开挖作业方法：按设计要求挖至设计深度，开挖一段完成一段。

首先进行测量放样，用石灰洒出开挖轮廓线，采用小型挖掘沿石灰轮廓线开挖基槽，基底预留10cm采用人工开挖，基底浮土须全部清理干净，基槽尺寸满足设计要求；基槽开挖完成后，人工修整基底并夯实，自验合格后报检。

质量标准：基槽开挖深度和宽度满足施工要求（包括适当的立模空间）。

原坡面土体不得随意开挖，确保边坡稳定。

操作要点：基槽开挖后，后续施工需快速进行，不宜暴露时间过长。

注意事项：基槽深度和宽度必须满足设计要求，不得欠挖；基槽开挖时应准备防雨布，雨水天气应立即覆盖；雨水天气不宜开挖基槽。

交底人：复核人：交底接受人：【班组负责人】施工步骤三：脚墙施工作业方法：基底经验收合格后安装基础模板，模板采用钢模板，用5cm-10cm方木及钢管进行加固，间距60cm一道，线型顺直美观。

混凝土采用吊车吊送或者溜槽溜送混凝土入模，插入式振捣器振捣。

脚墙混凝土施工完成后分两次进行收面，混凝土浇注完成后及时覆盖洒水养护。

质量标准：基槽开挖浮土需清理干净，结构尺寸满足设计要求。

操作要点：人工清理浮土，防止后期沉降断裂。

拱形护坡技术交底一、工程概述拱形护坡是一种常见的边坡防护形式，适用于填方和挖方边坡。

其主要作用是防止边坡水土流失、稳定边坡结构，同时具有一定的美化环境功能。

本次拱形护坡施工位于_____路段，边坡高度为_____米，坡度为_____。

二、施工准备1、技术准备（1）熟悉施工图纸和相关技术规范，明确施工要求和质量标准。

（2）进行施工测量，放出边坡坡脚线和拱形骨架的位置。

2、材料准备（1）水泥：选用_____标号的普通硅酸盐水泥，有出厂合格证和质量检验报告。

（2）砂：采用中砂，含泥量不大于_____%。

（3）石子：选用质地坚硬、级配良好的碎石，粒径为_____mm。

（4）钢筋：钢筋的品种、规格、性能应符合设计要求，有出厂质量证明书和试验报告。

3、施工机具准备（1）搅拌机：用于搅拌混凝土。

（2）运输车辆：用于运输混凝土和材料。

（3）模板：采用定型钢模板或木模板。

（4）振捣器：插入式振捣器和平板振捣器。

三、施工工艺流程1、边坡修整按照设计坡度对边坡进行修整，清除坡面上的松散土石和杂物，使坡面平整。

2、基础施工（1）在坡脚开挖基础沟槽，深度和宽度符合设计要求。

（2）铺设基础垫层，采用_____材料，厚度为_____cm。

（3）安装基础钢筋，钢筋的间距和规格符合设计要求。

（4）浇筑基础混凝土，采用_____标号的混凝土，振捣密实。

3、拱形骨架施工（1）安装骨架模板，模板要牢固、平整，拼缝严密。

（2）绑扎骨架钢筋，钢筋的连接方式采用_____。

（3）浇筑骨架混凝土，混凝土要分层浇筑，每层厚度不大于_____cm，振捣密实。

（4）拆除模板，对混凝土表面进行修整。

4、拱圈施工（1）在骨架上安装拱圈模板。

（2）浇筑拱圈混凝土，注意控制混凝土的坍落度和浇筑速度。

（3）养护混凝土，养护时间不少于_____天。

5、镶边施工在拱形护坡的顶部和底部进行镶边施工，采用_____材料，保证护坡的完整性。

四、施工质量控制要点1、原材料质量控制严格控制水泥、砂、石子、钢筋等原材料的质量，不符合要求的材料不得使用。

拱形骨架护坡施工安全交底1. 施工概述本项目的施工目标是在指定区域内建造拱形骨架护坡。

该护坡结构是为了保护斜坡，防止土壤侵蚀和滑坡。

2. 安全要求2.1 施工人员必须具备相关的专业技能和经验，熟悉施工流程和安全规范。

2.2 施工现场必须设立明显的安全标识，包括警示牌和安全警戒线，以确保施工区域的安全。

2.3 施工现场必须保持整洁有序，避免杂物和障碍物妨碍施工和交通。

2.4 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、手套等，并且正确使用和维护。

2.5 施工现场必须配备必要的消防器材，并且进行定期检查和维护。

2.6 施工过程中，严禁酗酒、吸烟或使用任何影响工作安全的物品。

3. 施工措施3.1 施工前，必须进行必要的现场勘察和土壤分析，确定施工的可行性和安全性。

3.2 施工过程中必须按照相关规范和流程进行，确保施工质量和工期的可控性。

3.3 施工现场必须设立安全通道，方便人员和设备的进出，并确保通道的安全和畅通。

3.4 施工过程中必须按照操作规程进行，禁止擅自改变或省略施工步骤。

3.5 施工过程中必须定期检查施工设备和工具的安全状况，发现问题及时处理和修复。

3.6 施工结束后，必须进行相关的验收和整理工作，确保施工结果的合格和安全。

4. 突发事件应急措施4.1 如果发生火灾，立即启动紧急疏散计划，通知所有人员迅速撤离施工现场，并使用灭火器进行初期灭火。

4.2 如果发生天气恶化（如雷暴、大风等）或发生地震等自然灾害，立即停工并撤离施工现场，确保人员的生命安全。

4.3 如果发生人身意外伤害事故，立即进行紧急救治，并及时报告相关部门和上级领导。

5. 监督和检查5.1 监理人员必须定期对施工现场进行检查，核实施工质量和安全情况，并及时提出改进意见和建议。

5.2 施工单位必须配合监理人员的检查工作，并积极整改存在的问题和隐患。

5.3 监理人员和施工单位必须定期开展安全培训和交流，提高工作人员的安全意识和技能水平。
