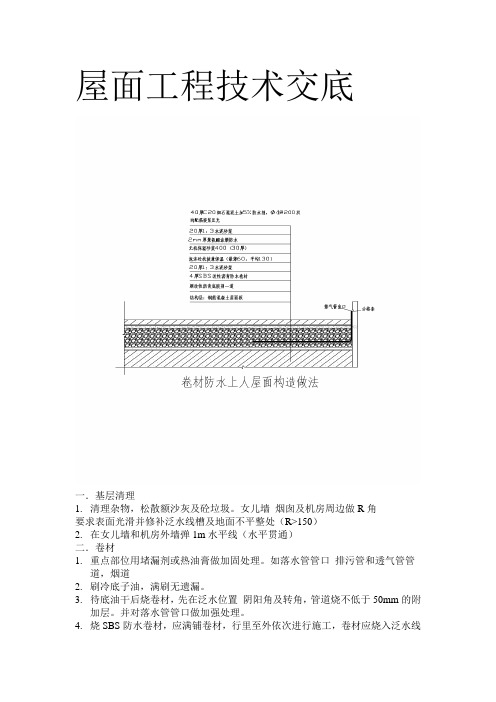

屋面工程技术交底一．基层清理1.清理杂物，松散额沙灰及砼垃圾。
女儿墙烟囱及机房周边做R角要求表面光滑并修补泛水线槽及地面不平整处（R>150）2.在女儿墙和机房外墙弹1m水平线（水平贯通）二．卷材1.重点部位用堵漏剂或热油膏做加固处理。
如落水管管口排污管和透气管管道，烟道2.刷冷底子油，满刷无遗漏。
3.待底油干后烧卷材，先在泛水位置阴阳角及转角，管道烧不低于50mm的附加层。
并对落水管管口做加强处理。
4.烧SBS防水卷材，应满铺卷材，行里至外依次进行施工，卷材应烧入泛水线槽内且不小于5公分5.卷材热熔搭接部分不小于10公分，并粘接牢实无空鼓6.对落水管管口做好接头粘接7.卷材做完后进行蓄水试验，蓄水深度不低于20cm,且蓄水时间不得低于48h。
经监理单位建设单位施工单位共同验收合格后，方可进行下道工序施工。
三．卷材保护层保护层的厚度应不低于2公分，并设置分格缝。
按间距不大于6米设置。
四．找坡兼保护层1.待保护层达到强度后，以1M线为基准牵通线按分水线以2%进行打笆找坡。
2.按打笆高度进行回填，按水泥：炉渣=1:8进行回填。
3.用滚筒对炉渣进行压实，如阴角墙角等滚筒不易到达处采用人工压实。
4.设置透气管。
在炉渣的中下部设置透气管，透气管伸出端在紧靠女儿墙和电梯机房外墙。
分布按分格条的布局（除绕女儿墙及机房烟道部分。
透气管采用32PVC管,管洞间距不大于5cm按梅花状分布）五．垫层（无机保温砂浆）厚度不小于3公分六．2mm厚聚氨酯涂膜防水七．砂浆保护层，厚度不小于2公分，并按不大于6M间距设置分格缝八．刚性层（厚度不低于4cm）1．以1M为基准牵通线按分水线以2%进行打笆找坡。
2．设置梯形分格缝，距女儿墙端部起50公分设置一道，后不大于6米间距设置。
距地面烟道50公分应1圈满设（按图设置）3．配筋按4@200双向配置，钢筋满扎。
垫块2公分4．浇筑细石砼,需振捣密实，收面加入碳黑或铁黑，并做青光地坪由外至门边收面，抹纹一致5．做R角，在泛水槽上端弹水平墨线，作为女儿墙分格条线和R角上端控线，易采用多次成型制作，先采用细石混凝土筑基，中间加入钢丝网防止开裂，再用石粉收面压光。
优质屋面工程细部做法第一篇：优质屋面工程细部做法优质屋面工程细部做法优质屋面工程细部做法一、优质屋面工程细部作法质量要求1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。
保温层的排汽作法及排汽口构造应符合88J5图集的要求。
面层的材料质量及配合比必须符合设计要求。
2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。
防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。
屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。
3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。
屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。
4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。
铺撒彩砂应均匀，粘结牢固。
铺设人造草坪应均匀平整、防风吹落。
铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。
5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。
二、屋面面层精品效果的控制要点1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。
应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。
当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。
2．控制屋面面层的装饰质量。
屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。
装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。
3．控制屋面平面面层与竖向结构之间过渡的装饰作法。
屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。
屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。
3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。
泛水高度距成型屋面不小于250mm。
4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。
5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。
6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。
7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。
防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。
2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。
3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。
找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。
2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。
3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。
4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。
细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。
2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。
3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。
4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。
屋面细部结构施工方法：(1)主要特点：通过屋面设置排气孔道，可防止由于天气过热，屋面保温层内的剩余水分难以蒸发造成的屋面防水层变形、破裂。
女儿墙处的卷材收头采用铝合金压条将卷材钉压牢固，并用密封材料封严。
屋面排气孔根部采用浇筑混凝土墩再外部镶贴瓷砖，使得墩体表面光滑、美观，排气孔根部不开裂、不存水，解决了以往防水卷材在排气孔根部处理不好，易漏水等不良现象。
屋面防水卷材施工后达到横平竖直的效果。
(2)工艺流程：屋面铺保温层→6m×6m分格支设排气道→十字交叉处装排气管→排气道回填碎石→找泛水碾压→水泥砂浆找平层→屋面铺贴卷材→女儿墙卷材收头→排气管找正→支八角模板→浇筑混凝土→养护→拆模→镶贴瓷砖→安装压口套圈→打胶封闭。
(3)施工工艺：①施工准备：作业前对屋面上进行测量，弹出排气道的分格线及中心线，排气道宽100mm，提前预制完成排气管。
制作排气孔墩八角模具。
使用的工具、机械、附属材料准备齐全。
②安装排气孔管：屋面分格面积不大于36m2,按6m×6m分格设置排气孔，排气道回填碎石后，埋设排气孔管，在排气孔管根部根据埋设深度打八个φ10的出气孔眼，每面保证2个，安装后挂线找正，根部夯实固定。
③屋面基层：基层与突出屋面结构（女儿墙等）的交接处和基层的转角处、找平层均应做成圆弧形。
找平层的施工首先应严格控制水泥砂浆的配合比，其次要随找平、随压实、随抹光，找平层未达到一定强度时，严禁上人踩踏，并且找平层上不应有杂物以保证防水层的施工质量。
④女儿墙处的防水构造：当卷材收头时应在女儿墙压顶下墙角处埋设防腐木砖，采用铝合金压条将卷材钉压牢固，并用密封胶封严。
⑤屋面排气孔墩的防水构造：配置模具：用15mm厚木板制作成八角模具，模具高20mm，直径不小于500mm，将八角模具放到排气孔管根部摆正，并应保证每次模具摆放的方位一致。
浇筑细石混凝土，混凝土内加设钢筋网片，拆模后镶贴瓷砖，排气孔墩贴砖采用平面、立面双贴，立面高度40mm，面砖从排气孔管根部至外边缘留设20mm坡度，排气孔管根部与面砖交接处加设压口套圈，将接口盖上，然后打胶封闭。
知名施工企业总结的屋面细部做法及控制要点一、檐口1. 无组织排水檐口800mm范围内的卷材应采用满粘法，卷材收头应采用金属压条钉压固定，并应密封材料缝严。
檐口下端应做鹰嘴和滴水槽，（见下图1）图1 无组织排水檐口卷材防水收头2. 无组织排水檐口的涂膜防水层收头，应用防水涂料多遍涂刷封严。
檐口下端应做鹰嘴和滴水线，（见下图1）图1 无组织排水檐口涂膜防水层收头3. 硬泡聚氨酯自由排水檐口部位厚度逐渐减薄，收头部位硬泡厚度不宜小于20mm，并用金属压条和钢钉压固定，压条和钢钉部位用聚氨酯密封材料封严，下端应做鹰嘴和滴水线，（见下图1）图1 硬泡聚氨酯屋面檐口二、檐沟和天沟1. 卷材或涂膜防水屋面檐沟和天沟的防水构造，（如下图1），应符合下列规定1）天沟、檐沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm； 2）檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严；涂膜收头应用防水涂料多遍涂刷涂严；3）檐沟外檐板顶部及外侧面均应抹聚合物水泥砂浆，以防开裂，其下端应做成鹰嘴或滴水槽；4）檐沟外侧高于屋面结构板时，应设置溢水口2 种植屋面一般采用无组织排水或有组织排水将种植灌溉水、雨、雪水排入天沟、檐沟内，（见下图1、2）。
金属耐穿刺防水材料采用焊接法施工。
图1 种植屋面无组织排水图2种植屋面有组织排水檐沟3 硬泡聚氨酯屋面天沟、檐沟保温防水构造（见下图1）。
硬泡聚氨酯跑题在屋面和天沟、檐沟部位应连续喷涂，连成一体。
外侧顶部应用耐碱玻纤网格布包裹，上表面应用聚合物水泥砂浆找坡。
图1 喷涂硬质聚氨酯屋面天沟、檐沟三、女儿墙和山墙1. 女儿墙的防水构造应符合下列的规定：1）女儿墙压顶可采用现浇混凝土或预制混凝凝土，也可采用金属制品。
压顶应向内排水，坡度不应小于5%，压顶内侧下端应做滴水处理；2）女儿情泛水处的防水层下应增设附加层；附加层在平面和立面上的宽度不应小于250mm；3）低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下。
建筑工程屋面、楼面细部材料及做法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 概述在建筑工程中，屋面和楼面的细部材料及做法至关重要，不仅能够影响建筑物的外观美观，还直接关系到建筑物的使用寿命和安全性。
超大屋面工程细部节点精细化施工工法超大屋面工程细部节点精细化施工工法一、前言超大屋面工程在现代建筑中常见，其复杂性和施工难度对施工工法有着很高的要求。
本文将介绍一种超大屋面工程细部节点精细化施工工法，旨在为实际工程提供参考和指导。
二、工法特点该工法的主要特点是注重细节处理和精细化施工，通过科学合理的设计和精确的施工技术，确保屋面节点的牢固和稳定。
三、适应范围该工法适用于各类超大屋面工程，包括商业建筑、体育馆、机场等项目，特别是那些对屋面节点要求高、结构复杂的工程。
四、工艺原理该工法通过结合施工工法与实际工程之间的联系，采取相应的技术措施，以确保施工的理论基础和实际应用相符。
五、施工工艺该工法在施工过程中，严格按照设计要求和施工工艺进行操作。
具体包括材料准备、基础处理、屋面骨架搭设、细部节点处理、保温层及防水层的安装、屋面绿化等各个施工阶段。
六、劳动组织为保证施工工序的顺利进行，需要制定细致的劳动组织方案。
包括施工人员的职责分工、工期安排、施工任务的配合等。
七、机具设备该工法需要使用的机具设备主要包括起重机械、钻孔设备、焊接设备、排水设备等。
在介绍这些设备时，将详细介绍它们的特点、性能和使用方法。
八、质量控制为确保施工过程中的质量达到设计要求，需要采取相应的质量控制方法和措施。
这包括对材料的检测、工艺参数的控制、工艺过程的监督等。
九、安全措施施工中需要特别注意的安全事项包括高空作业、设备操作、防护措施等。
对施工工法的安全要求将详细介绍，并提供相应的安全措施。
十、经济技术分析该工法的施工周期、施工成本和使用寿命对项目进行经济技术分析，以便项目管理者进行评估和比较。
十一、工程实例本文将通过具体的工程实例来展示该工法的应用和效果，让读者更加直观地了解该工法。
综上所述，超大屋面工程细部节点精细化施工工法通过细致的施工安排和科学的技术措施，能够有效地解决超大屋面工程施工中的难题和风险。
该工法在实践中得到了验证，具备可靠性和实用性，对于实际工程的施工具有指导意义。
精选屋面细部做法63张图（带说明）精品工程的屋面工程须是亮点所在，注重对防水层的细部质量、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝根、上人口根），五口（排气口、出气口、排水口、檐口、上人口）等的精细处理。
广场砖面层样板屋面展开剩余94%混凝土面层屋面样板混凝土面层屋面工程实例广场砖面层屋面1、屋面坡向二次深化设计某工程设计图纸屋面排水示意图深化设计后的屋面排水示意图按设计原图施工（相对屋面广场砖铺贴观感、平整度较差）经过对设计图二次深化设计（相对较好）2、广场砖勾缝分格缝做法广场砖勾缝构架铝壳板对缝施工构架铝壳板对缝施工3、滴水线构架滴水线悬挑结构滴水线4、面砖排版构架面砖排版构架根部细部处理女儿墙及伸缩缝样板女儿墙面砖饰面注意事项：暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。
)暗埋式排气孔面砖女儿墙女儿墙贴砖进行图案设计，分格缝与屋面广场分格缝对缝施工。
水泥砂浆面层女儿墙粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差。
５、屋面避雷带做法屋面避雷带做法６、伸缩缝伸缩缝做法样板７、泛水构造做法面砖弧形做法风帽与塔楼泛水一体做法地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)混凝土弧形加厚，防止根部易破损、开裂、空鼓问题弧形混凝土泛水样板8、天沟做法屋面天沟样板不锈钢型材与石材组合天沟箅子屋面天沟采用石材箅子水落口，篦子应采用立体式，且应可拆卸清理，不应采用平面式篦子。
穿墙水舌9、风帽面砖风帽10、排气管排气管要求设置在屋面分格缝中间，做到居中安装。
排气管样板11、通气管做法通气管采用塑料树绿化美观通气管采用不锈钢管制作通气管标识、管根收口、防雷接地根部石材整体做法通气管标识、管根收口、防雷接地12、水簸箕水簸箕，美观大方，易于安放，但注意做泛水时要预留接水簸箕位置。
13、栈桥跨管道或变形缝处，设计人性化小桥，既方便检修，又起到美观和成品保护的效果，在放置小桥处应提前留设防雷接地点。
