螺纹加工

X
30
1 .5 O
70
3 Z
程序如下： O0308； N020 G00 U-62.0；
N021 G32 W-74.5 F4.0 ；
N022 G00 U62.0；
N023 W74.5； N024 U-64.0；
N025 G32 W-74.5； N026 G00 U64.0； N027 W74.5；
例：如下图所示圆锥螺纹，螺纹导程为1.5 mm。δ1=2 mm , δ2=1mm。 试编写螺纹加工程序
0.6
0.6
0.6
0.6
0.6
用G32加工螺纹时，由于机床伺服系统本身具有滞后特性，会在起始段和停止段发生螺纹的螺距不规则现象，故应考虑刀具的引入长度和超越长度，整个被加工螺纹的长度应该是引入长度、超越长度和
量 4 次 螺纹长度之和。
G32 W.
0.16
0.4
0.4
0.4
0.6
0.6
及 5 次 该指令的循环路线与前述的G90指令基本相同，只是F后面的进给量改为螺纹导程即可。
δ1=2 mm , δ2=1mm。
0.1
0.4
0.4
0.4
0.4
三、等螺距螺纹切削指令G32
四、简单螺纹切切削循6环指次令G92
0.15
0.4
0.4
0.4
削 7 次 D为第一次循环时的切削深度；
三、等螺距螺纹切削指令G32
N026 G00 U64.
次8次
0.2
0.2
0.4
0.15
0.3
数9次
0.2
例:如图所示是圆柱螺纹加工实例，螺距为4 mm，第一次 和第二次单边切削量均为1 mm，引入长度 为3 mm，超越长度为1.5 mm。

螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。

车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。

在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。

二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。

用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。

普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。

三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。

盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。

梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。

螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。

这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。

四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。

单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。

这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。

多线砂轮磨削又分纵磨法和切入磨法两种。

纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。

切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。

切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。

1适用范围
规定关于螺纹加工的步骤。
2螺纹加工的概要
丝锥是在用钻头钻的孔上加工内螺纹的工具。
用丝锥加工内螺纹被称为攻丝（螺纹加工）。

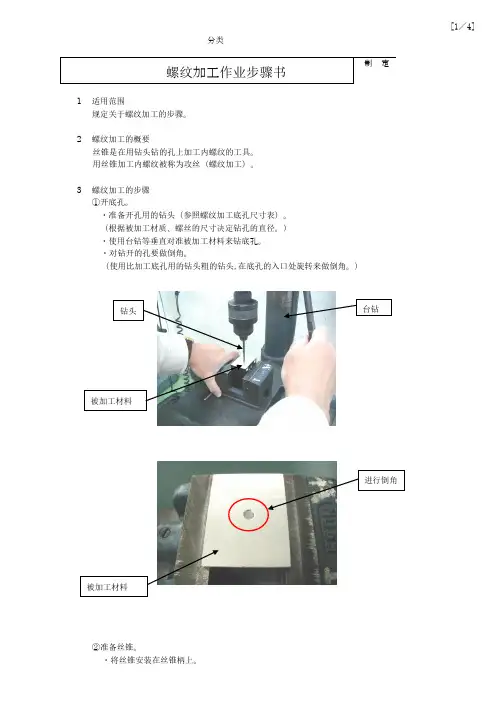

3螺纹加工的步骤
①开底孔。
・准备开孔用的钻头（参照螺纹加工底孔尺寸表）。
（根据被加工材质、螺丝的尺寸决定钻孔的直径。）
・使用台钻等垂直对准被加工材料来钻底孔。
・对钻开的孔要做倒角。
・将粘在丝锥刃部的切屑、切削油清除干净。
4丝锥的种类
关于丝锥,如下图所示有三种。
丝锥头的锥状程度不同。
丝锥原则上是按头、二、三锥的顺序来使用,但是对于Ｍ6以下的螺纹加工,通常只需要二锥加工就可以完成。
5注意事项
1加工底孔时（使用台钻时）不要带手套。
2带上防尘眼镜。
3加工底孔时,要先确认使用的是适用于被加工材料的钻头（钻的刀头）。
④攻丝（进行螺纹加工）。
・一边将丝锥向右转一边向里拧进去。
・大约转动一圈后向回转动半圈,重复这样的动作来进行攻丝。
（如果一直向里拧的话,丝锥的转动在中途就会沉重,这样强转下去的话,丝锥就会断掉。）
・将丝锥穿透被加工材料或到螺丝所需深度为止,将丝锥向左转动,从被加工材料上将丝锥拔出来。
・拔出丝锥后,除去被加工材料的切屑、切削油,并确认内螺纹的加工状态。
4根据被加工材料、螺丝的大小来确定钻孔的直径。
5Ｍ8以上的螺纹加工,要按照头、二、三锥的顺序进行作业。
6螺纹加工时,一定要在丝锥上涂抹切削油。
7在清除切屑时,不要用手指、抹布,一定要用压缩气、刷子等清除。
8要小心地进行操作，以免把丝锥弄断。
6螺纹加工底孔尺寸表（单位mm）
螺丝的尺寸
钢・不锈钢・铜
铝・铸铁・树脂

螺丝加工工艺流程
螺丝加工是一种常见的金属成型工艺，主要用于制造各种螺纹零件，如螺钉、螺母、螺柱等。

螺丝加工工艺流程包括以下几个步骤： 1. 材料准备：螺丝加工通常使用金属材料，如钢、铝、铜等。

在加工前需要将材料切割成合适的工件，通常使用锯床或剪切机进行切割。

2. 钻孔：在加工螺钉时，需要先在工件上钻孔，用于螺纹成型。

钻孔通常使用钻床或钻孔机进行。

3. 成型：在完成钻孔后，需要使用螺纹切削刀具对钻孔进行螺纹成型。

螺纹切削分为内螺纹和外螺纹，分别使用不同的切削刀具进行。

4. 热处理：对于一些高强度、高硬度的螺丝，需要进行热处理，以提高其强度和硬度。

热处理通常包括淬火、回火等工艺。

5. 表面处理：为了美观和防腐蚀，螺丝加工后需要进行表面处理，如镀锌、喷漆、烤漆等。

以上就是螺丝加工工艺流程的基本步骤。

随着科技的发展和机械设备的改进，螺丝加工工艺也在不断优化和提高，使得生产效率和质量都得到了很大的提升。
