基于Cadence的静态CMOS门电路仿真设计

CMOS反相器的电路仿真及其工艺模拟和版图设计摘要：CMOS技术自身的巨大发展潜力是IC高速持续发展的基础。

集成电路制造水平发展到深亚微米工艺阶段，CMOS的低功耗、高速度和高集成度得到了充分的体现。

本文主要通过简单的介绍基于Cadence的CMOS反相器的电路仿真和版图设计及基于SILV ACO的CMOS反相器的工艺仿真，体现了集成电路CAD 的一种基本方法和操作过程。

关键词：CMOS反相器、Cadence、SILV ACO、仿真、工艺、版图0引言：电子技术的发展使计算机辅助设计（CAD）技术成为电路设计不可或缺的有力工具。

国内外电子线路CAD软件的相继推出与版本更新，是CAD技术的应用渗透到电子线路与系统设计的各个领域，如电路图和版图的绘制、模拟电路仿真、工艺模拟与仿真、逻辑电路分析、优化设计、印刷电路板的布线等。

CAD 技术的发展使得电子线路设计的速度、质量、精确度得以保证。

顺应集成电路发展的要求，集成电路CAD，确切地说是整个电子设计自动化必须要有更大的发展。

随着集成电路与计算机的迅速发展，以CAD为基础的EDA技术一渗透到电子系统和专用集成电路设计的各个环节。

一个能完成比较复杂的VLSI设计的EDA系统一般包括10~20个CAD工具，涉及从高层次数字电路的自动综合、数字系统仿真、模拟电路仿真到各种不同层次的版图设计和校验工具，完成自顶向下的VLSI设计的各个环节和全部过程。

为满足日益增大的信息处理能力的需求，主要从实现图形最小尺寸的工艺精度和提高单位面积晶体管数目的集成度两个方面来努力，还要综合考虑满足电路功能以及工作频率和功耗的性能指标。

CMOS技术自身的巨大发展潜力是IC高速持续发展的基础。

集成电路制造水平发展到深亚微米工艺阶段，CMOS的低功耗、高速度和高集成度得到了充分的体现。

1基于Cadence的CMOS反相器的设计：1.1 Cadence简介：Cadence是一个大型的EDA软件，它几乎可以完成电子设计的方方面面，包括ASIC设计、FPGA设计和PCB板设计。

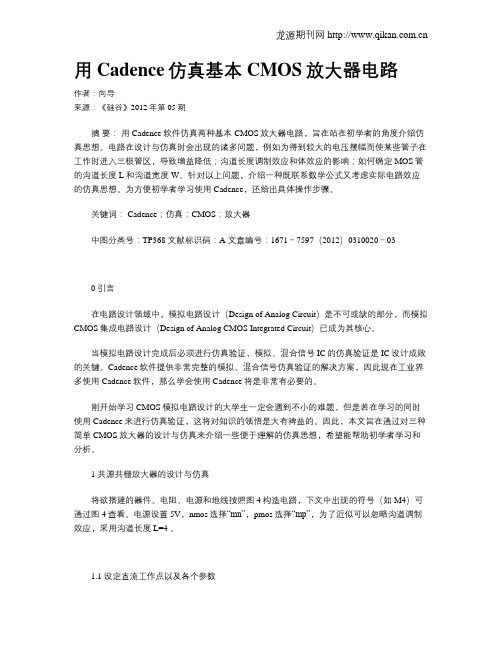

用Cadence仿真基本CMOS放大器电路作者：向导来源：《硅谷》2012年第05期摘要：用Cadence软件仿真两种基本CMOS放大器电路，旨在站在初学者的角度介绍仿真思想。

电路在设计与仿真时会出现的诸多问题，例如为得到较大的电压摆幅而使某些管子在工作时进入三极管区，导致增益降低；沟道长度调制效应和体效应的影响；如何确定MOS管的沟道长度L和沟道宽度W。

针对以上问题，介绍一种既联系数学公式又考虑实际电路效应的仿真思想。

为方便初学者学习使用Cadence，还给出具体操作步骤。

关键词： Cadence；仿真；CMOS；放大器中图分类号：TP368 文献标识码：A 文章编号：1671－7597（2012）0310020－030 引言在电路设计领域中，模拟电路设计（Design of Analog Circuit）是不可或缺的部分，而模拟CMOS集成电路设计（Design of Analog CMOS Integrated Circuit）已成为其核心。

当模拟电路设计完成后必须进行仿真验证，模拟、混合信号IC的仿真验证是IC设计成败的关键。

Cadence软件提供非常完整的模拟、混合信号仿真验证的解决方案，因此现在工业界多使用Cadence软件，那么学会使用Cadence将是非常有必要的。

刚开始学习CMOS模拟电路设计的大学生一定会遇到不小的难题，但是若在学习的同时使用Cadence来进行仿真验证，这将对知识的领悟是大有裨益的。

因此，本文旨在通过对三种简单CMOS放大器的设计与仿真来介绍一些便于理解的仿真思想，希望能帮助初学者学习和分析。

1 共源共栅放大器的设计与仿真将欲搭建的器件、电阻、电源和地线按照图4构造电路，下文中出现的符号（如M4）可通过图4查看。

电源设置5V，nmos选择“mn”，pmos选择“mp”，为了近似可以忽略沟道调制效应，采用沟道长度L=4 。

1.1 设定直流工作点以及各个参数1.1.1 确定M4的直流电压、电流和W（沟道宽度）首先引出一个惯例：一般取，并且习惯设定管子的过驱动电压。

cmos模拟集成电路设计与仿真实例——基于cadence ic617CMOS（互补金属氧化物半导体）模拟集成电路是现代电子设备中常见的一种设计和制造技术。

在本文中，我们将介绍基于Cadence IC617的CMOS模拟集成电路设计和仿真实例，以便读者了解CMOS电路设计的基本流程和重要步骤。

步骤1：设计电路首先，我们需要确定所设计的电路的功能和性能指标。

例如，我们可以设计一个运算放大器电路来放大输入的电压信号。

然后，我们可以使用Cadence IC617中的设计工具创建原始的电路图。

在Cadence IC617中，我们可以选择所需的电路元件，如MOS管、电容器和电阻器，并将它们放置在电路图中。

然后，我们可以将它们连接起来，以实现所需的电路功能。

在设计电路时，我们需要注意元件的尺寸和位置，以及电路的布局，以确保性能和可靠性。

步骤2：参数化模型完成电路设计后，接下来我们需要为每个元件选择适当的参数化模型。

这些模型是描述元件行为和特性的数学表达式。

例如，我们可以选择MOS管的Spice模型，该模型可以描述其转导和容性特性。

在Cadence IC617中，我们可以通过浏览模型库，选择适合我们电路的元件模型。

然后，我们可以将这些模型与电路元件关联起来，以便在仿真过程中使用。

步骤3：电路布局完成参数化模型的选择后，我们需要进行电路布局。

电路布局是将电路元件实际放置在芯片上的过程。

在Cadence IC617中，我们可以使用布局工具来配置电路元件的位置和尺寸。

在电路布局过程中，我们需要考虑元件之间的互连和布线。

我们可以使用布线工具来连接元件的引脚，并确保布线符合规定的电气规范。

同时，我们还需要遵循布线规则，以确保信号传输的稳定性和可靠性。

步骤4：参数抽取和后仿真完成电路布局后，我们可以进行参数抽取和后仿真。

参数抽取是从电路布局中提取出元件的真实特性和物理参数的过程。

在Cadence IC617中，我们可以使用抽取工具来自动提取电路布局中各个元件的参数。

工业技术科技创新导报 Science and Technology Innovation Herald104DOI：10.16660/ki.1674-098X.2020.17.104基于Protues的静态CMOS逻辑电路的设计与仿真①钱香1 李丽萍2(1.无锡科技职业学院 江苏无锡 214028；2.无锡睿米信息技术有限公司 江苏无锡 214000)摘 要：微电子学是一门理论性较强的学科，为了提高学生的学习效果及学习兴趣，在课程中加入实验教学环节。

静态CMOS逻辑电路是集成电路中常用的逻辑电路。

本文介绍了Protues软件在集成电路设计教学中的应用，通过实例讲解如何用Protues软件进行静态CMOS逻辑电路的设计与仿真。

学生通过软件设计并仿真电路，加深对知识点的理解，提高学习效果和学习兴趣。

关键词：集成电路 CMOS Protues 表决器中图分类号：G642.0 文献标识码：A 文章编号：1674-098X(2020)06(b)-0104-02①作者简介：钱香（1985,3—），女，江苏如皋人，本科，讲师，主要从事微电子技术专业的教学。

集成电路产业是信息技术产业的核心。

《中国集成电路产业人才白皮书（2018-2019年版）》数据显示我国集成电路人才的缺口较大，预计到2021年存在26.1万人的缺口[1]。

无锡被公认为是中国的“硅谷”，微电子企业较多，可是并不是每个高职院校都开设了微电子技术专业，微电子技术专业的学生数量远远满足不了企业的需求。

对非微电子技术专业的学生开设微电子学相关课程一方面可以拓宽学生的知识面，另一方面可以让将来从事微电子工作的学生更快适应工作。

微电子学是一门理论性较强的学科，讲解专业知识时比较枯燥，学生容易缺乏兴趣，且不容易理解。

为了提高学生的学习效果及学习兴趣，在课程中加入实验教学环节。

其中集成电路设计一般使用Cadence软件，学生必须到实验室才能使用，且入门稍难。

模拟CMOS集成电路课程设计学院：机械与电子工程学院专业：电子科学与技术班级：080631姓名：刘颖华学号：08063131指导老师：蔡志民老师2011.12一、实验目的1.熟悉candence软件的使用2.了解运算放大器的基本原理3.能够对带宽、增益等参数进行调节达到指标二、设计任务及指标要求基于CMOS 0.18um工艺，设计一个运算放大器电路。

要求：（1）能够实现对两路差分输入信号进行放大，并且以单端形式输出;(2)在电路正常工作下，计算运放的功耗；（3）负载电容为15pF，负载电阻为100k情况下，运算交流小信号增益>20Db,单位增益带宽>10M Hz,相位裕度>60度；（4）完成电路前仿及版图后仿。

三、实验操作打开终端，进入文件夹目录，输入icfb &启动软件，主要中间有个空格。

启动后出现下图：（一）、运算放大器的原理图设计1、创建库和视图单元点击CIW窗口的file—new—library，由此可创建库，用来存放单元视图的文件夹，将库文件的路径设置在cadence目录下，Name栏输入库文件名last，右侧Technology File 栏中选择Attach to an existing teachfile，点击OK。

然后再点击file—new—cellview，创建一个单元视图，不同的单元视图存放不同的文件夹，Library Name 选取为last，添加库名，点击OK，此时便会弹出Schematic Edit的空白窗口。

2、运算放大器原理图图13．原理图的连接3.1 元器件参数设置PMOS P1 8u P2,P3,P4 16uNMOS N1,N2 400nR r 10kVDD vdc 1.8v负载电容:15pF负载电阻:100k差分输入端都加入900mv的直流电压，同相输入端加入1v的交流电压（在vdc的AC magnitude 栏设置）。

3.2 添加元件在Schematic Edit的窗口中，选择Add—Instance窗口，点击Browse按钮，弹出Library Browser窗口。

介绍CMOS集成电路设计仿真软件的使⽤电路模拟实验专题实验⽂档微电⼦中⼼王永⽣⼀、简介本实验专题基于SPICE（Simulation Program With Integrated Circuit）仿真模拟，讲授电路模拟的⽅法和spice仿真⼯具的使⽤。

SPICE仿真器有很多版本，⽐如商⽤的PSPICE、HSPICE、SPECTRE、ELDO，免费版本的WinSPICE，Spice OPUS等等，其中HSPICE和SPECTRE功能更为强⼤，在集成电路设计中使⽤得更为⼴泛。

因此本实验专题以HSPICE和SPECTRE作为主要的仿真⼯具，进⾏电路模拟⽅法和技巧的训练。

参加本实验专题的⼈员应具备集成电路设计基础、器件模型等相关知识。

⼆、Spice基本知识(2)⽆论哪种spice仿真器，使⽤的spice语法或语句是⼀致的或相似的，差别只是在于形式上的不同⽽已，基本的原理和框架是⼀致的。

因此这⾥简单介绍⼀下spice的基本框架，详细的spice语法可参照相关的spice教材或相应仿真器的说明⽂档。

⾸先看⼀个简单的例⼦，采⽤spice模拟MOS管的输出特性，对⼀个NMOS管进⾏输⼊输出特性直流扫描。

V GS从1V变化到3V，步长为0.5V；V D S从0V变化到5V，步长为0.2V；输出以V G S为参量、I D与V DS之间关系波形图。

*Output Characteristics for NMOSM1 2 1 0 0 MNMOS w=5u l=1.0uVGS 1 0 1.0VDS 2 0 5.op.dc vds 0 5 .2 Vgs 1 3 0.5.plot dc -I(vds).probe*model.MODEL MNMOS NMOS VTO=0.7 KP=110U+LAMBDA=0.04 GAMMA=0.4 PHI=0.7.end描述的仿真电路如下图，图2-1 MOS管输⼊输⼊特性仿真电路图得到的仿真波形图如下图。

cmos模拟集成电路设计与仿真实例——基于cadence
ic617
《CMOS模拟集成电路设计与仿真实例：基于Cadence IC617》是一本介绍CMOS模拟集成电路设计与仿真的专业书籍，主要基于Cadence公司的IC617软件平台进行讲解。

书中详细介绍了CMOS模拟集成电路的基本原理、设计流程、仿真方法以及实际应用等方面的知识，适合从事模拟集成电路设计、仿真和应用的工程师和技术人员阅读。

书中首先介绍了CMOS模拟集成电路的基本原理，包括CMOS器件的工作原理、基本电路结构和参数等。

接着，书中详细介绍了CMOS模拟集成电路的设计流程，包括电路设计、版图绘制、参数提取等方面的知识。

此外，书中还介绍了如何使用IC617软件进行CMOS模拟集成电路的仿真，包括仿真流程、模型建立、参数设置等方面的知识。

此外，书中还通过实例介绍了CMOS模拟集成电路的实际应用，包括音频放大器、电源管理芯片、传感器接口电路等方面的应用。

这些实例可以帮助读者更好地理解CMOS模拟集成电路的设计和仿真过程，并掌握相关的技能和经验。

总的来说，《CMOS模拟集成电路设计与仿真实例：基于Cadence IC617》是一本实用的专业书籍，适合从事CMOS模拟集成电路设计和仿真的工程师和技术人员阅读。

通过阅读本书，读者可以深入了解CMOS模拟集成电路的基本原理、设计流程、
仿真方法以及实际应用等方面的知识，提高自己的专业水平和实际应用能力。

CMOS模拟集成电路设计与仿真实验指导书模拟集成电路原理实验指导书二零一二年五月实验1 集成电路版图识别与提取一、实验目的随着IT产业的迅速发展，集成电路在国民经济和国防建设中的地位日益突出。

IC设计技术尤显重要。

版图识别与提取是微电子IC逆向设计的关键技术。

一方面可借鉴并消化吸收先进、富有创意的版图设计思想、结构。

建立自己的版图库；另一方面通过分析、优化已有版图可将原有芯片的性能加以改进提高。

本实验是基于微电子技术应用背景和《模拟集成集成电路》课程设置及其特点而设置，目的在于：1增加对塑封、陶瓷封装等不同封装形式的感性认识；2 增加对硅圆片、芯片的感性认识；3 学习并掌握集成电路版图的图形识别、电路拓扑结构提取。

4能对提取得到的电路进行功能分析、确定，并可运用EDA软件展开模拟仿真。

二、实验原理本实验重点放在版图识别、电路拓扑提取、版图编辑三大模块，实验流程如下：三、实验内容1．观察典型集成电路的封装形式；2．观察集成电路成品剖片的电路结构；3．观察硅圆片与未封装的芯片；4．在芯片上找出划片槽、测试单管、分布在芯片边缘的压焊点、对位标记，并测出有关图形的尺寸和间距。

仔细观察芯片图形的总体布局，找出电源线、地线、输入端、输出端以及相应的压焊点；6．判断集成电路的工艺类别；7．根据以上判断、提取芯片上图形所示电路图的拓扑结构；复查、修正，并进行仿真验证。

四、实验步骤1．观察典型集成电路的封装形式；2．对集成电路成品剖片的电路结构进行观察；3．观察测试单管。

仔细观察芯片的布局布线，找出电源线和地线。

4．确定芯片工艺类别，分清单个的元件结构，提取版图电路拓扑结构五、实验报告1．版图识别与提取过程总结2．绘出所提版图的电路拓扑结构六、附：版图照片（含铝线照片）：金属1层去铝线照片衬底层课下思考练习: 金属1层去铝线照片衬底层实验2CMOS模拟集成电路设计与仿真一、实验目的与意义随着IT产业的迅猛发展，微电子集成电路在通讯、计算机及其他消费类电子产品中的重要地位日益突出，而IC的生产和设计技术水平是决定IC芯片性能的两大要素。

cmos模拟集成电路设计与仿真实例——基于cadence ic617现如今，随着电子技术的快速发展，集成电路逐渐成为了现代电子产品的核心组成部分。

而在集成电路设计与制造的过程中，模拟集成电路设计显得尤为重要。

CMOS模拟集成电路设计与仿真是其中的重要环节，它是指利用CMOS技术设计和实现各种类型的模拟电路，通过仿真验证电路的性能和可靠性。

在CMOS模拟集成电路设计中，Cadence IC617是一个常用的设计工具。

它提供了一整套完善的设计和仿真环境，可以帮助工程师们高效地进行电路设计和验证。

下面，我们将以基于Cadence IC617的CMOS模拟集成电路设计与仿真为例，详细介绍该过程的步骤和要点。

首先，进行CMOS模拟集成电路设计时，我们需要明确电路的功能和性能要求。

比如，我们可以设计一个放大电路，要求其具有特定的增益和带宽。

或者设计一个滤波电路，要求其具有特定的截止频率和衰减特性。

这些要求将直接影响后续的电路设计和参数选择。

接下来，我们需要进行电路的整体结构设计。

在整体结构设计中，我们需要选择电路的拓扑结构和元件的类型。

对于CMOS模拟集成电路来说，常见的拓扑结构包括共源共栅放大器、共源共漏放大器、共射放大器等。

而元件的类型包括MOS管、电容、电阻等。

通过合理选择和组合这些结构和元件，可以实现所需的电路功能。

接下来，我们需要进行电路的详细设计和参数选择。

在详细设计中，我们需要确定电路的工作点和元件的尺寸。

工作点的选择与电路的静态特性密切相关，而元件的尺寸则决定了电路的动态特性和性能。

在参数选择时，我们需要考虑电路的可靠性和稳定性，而且要与实际的工艺条件相匹配。

完成电路的详细设计后，我们需要进行电路的仿真验证。

在仿真验证中，我们可以使用Cadence IC617提供的仿真工具，对电路进行各种测试和分析。

比如，我们可以使用直流分析进行电路的静态特性分析，使用交流分析进行电路的频率响应分析，使用蒙特卡洛分析进行电路的可靠性分析等。

实验四CMOS静态逻辑门电路（1）姓名学号I.二输入与非门1.将实验三中CMOS反相器的NMOS管参数改成L=0.18um，W=0.5um，PMOS管参数改成L=0.18um，W=1.9um：a)负载仍为2.2fFb)vpulse的上升下降时间仍为10ps要求：仿真并记录反相器对应的上升下降时间，这个上升下降时间将被用来作为其它静态逻辑门电路调整的目标。

2.参照讲义，为二输入与非门建立“schematic”和“symbol”，名字统一叫做“nand2”，输入输出端口建议使用“A，B，Out”，初始参数与CMOS反相器相同，即：两个NMOS管参数均改成L=0.18um，W=0.5um，两个PMOS管参数均改成L=0.18um，W=1.9um。

a)负载仍为2.2fFb)vpulse的上升下降时间仍为10ps（注意：这时需要两个vpulse分别给A跟B供电）要求：将建立好的“schematic”和“symbol”截屏并粘贴到以下空白处。

3.调整两个“vpulse”各自的delay time，使得同一时刻两个输入AB分别为“00,01,10,11”。

要求：a)观察瞬态分析对应的输出波形，看逻辑上是否正确。

b)正确无误后，将A，B（含有四种组合）以及Out的波形图粘贴到下边空白处。

4.在逻辑正确无误的基础上，思考哪两种AB输入情况分别对应着最差上升时间和最差下降时间？要求：结合以下提示信息分别记录不同AB输入情况下最差上升时间和最差下降时间，并将带有“Delta Cursor”标注的波形图粘贴到以下空白处。

提示：最差上升时间的测量方法，首先保持并联的两个PMOS管中任意一个PMOS管的输入为高电平，然后将另一个PMOS管的输入由高变为低，此时测量对应的输出电压由低到高的上升时间，即为最差上升时间。

最差下降时间的测量方法，首先保持串联的两个NMOS管中上边NMOS 管的输入为高电平（思考：为什么要保持上边NMOS管输入不变，而不是任意一个NMOS管？），然后将下边NMOS管的输入由低变为高，同时测量对应的输出由高到底的下降时间，即为最差下降时间。
