实验一 门电路仿真实验

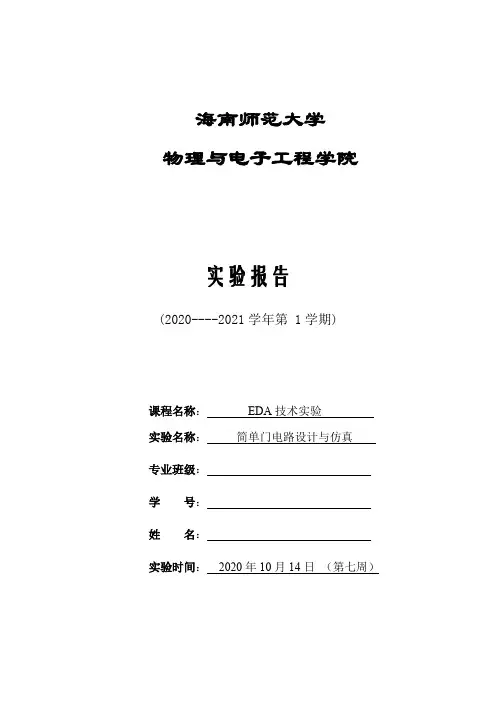

海南师范大学物理与电子工程学院实验报告(2020----2021学年第 1学期)课程名称：EDA技术实验实验名称：简单门电路设计与仿真专业班级：学号：姓名：实验时间：2020年10月14日（第七周）注：报告内容根据具体实验课程或实验项目的要求确定，一般包括实验目的、实验仪器、原理摘要、数据记录及结果分析等。

如纸张不够请自行加纸。

一、实验目的1、熟悉QuartusⅡ6.0或QuartusⅡ9.0软件的使用方法2、通过实验掌握组合逻辑电路的EDA原理图输入设计法，通过电路的仿真和硬件验证，学会对实验板上的FPGA/CPLD进行编程下载，进一步了解门电路的功能。

二、实验内容1、为本项工程设计建立文件夹（文件名不能用中文）2、输入设计项目和存盘（1）打开原理图编辑窗口（2）编辑4选1数据选择器的原理图（3）文件存盘以mux41.bdf为文件名保存在工程目录中。

（4）建立工程。

（5）编译3、仿真4、引脚锁定5、编程下载与硬件验证三、实验条件1、开发软件: QuartusII 9.0。

2、实验设备:GW48-PK2++型 EDA实验开发系统3、拟用芯片:EP1C6Q240C8N。

四、实验设计1、系统的原理框图真值表表1-1 4选1数据选择器的真值表输入 输出 D S 1 S 0 Y D 0 0 0 D 0 D 1 0 1 D 1 D 2 1 0 D 2 D 311D 3逻辑表达式013012011010S S D S S D S S D S S D Y +++=2、VHDL 源程序输入数据4选1 数据选择器Y 输出信号D 0 D 1 D 2 D 3S 1 S 0选择控制信号图1-1 4选1数据选择器示意框图3、管脚锁定信号名实验箱位置锁定目标器件引脚（EP1C6Q240）D0键5PIN_237键5键6PIN_238D2键7PIN_239D3键8PIN_240S0键1PIN_233S1键2PIN_234Y D1PIN_8备注验证设备：GW48-PK2实验开发系统五、实验结果及总结1、系统时序仿真情况2、硬件验证情况3、实验心得键8 （D3）亮灯时，按下键2，键1（S1,S0）则输出Y(D1)亮。

电路实验仿真实验报告电路实验仿真实验报告摘要：本实验通过电路仿真软件进行了一系列电路实验的仿真，包括电路基本定律验证、电路元件特性研究以及电路参数计算等。

通过仿真实验，我们深入理解了电路的工作原理和性能特点，并通过仿真结果验证了理论计算的准确性。

引言：电路实验是电子工程专业学生必修的一门重要课程，通过实际操作和观察电路的实际运行情况，加深对电路理论知识的理解。

然而，传统的电路实验需要大量的实验设备和实验器材，并且操作过程复杂，存在一定的安全风险。

因此，电路仿真技术的出现为电路实验提供了一种新的解决方案。

方法：本实验采用了电路仿真软件进行电路实验的仿真。

通过在软件中搭建电路原理图，设置电路元件参数，并进行仿真运行，观察电路的电压、电流等参数变化，以及元件的特性曲线等。

实验一：欧姆定律验证在仿真软件中搭建一个简单的电路，包括一个电源、一个电阻和一个电流表。

设置电源电压为10V，电阻阻值为100Ω。

通过测量电路中的电流和电压，验证欧姆定律的准确性。

仿真结果显示，电路中的电流为0.1A，电压为10V，符合欧姆定律的要求。

实验二：二极管特性研究在仿真软件中搭建一个二极管电路，包括一个二极管、一个电阻和一个电压表。

通过改变电阻阻值和电压源电压，观察二极管的正向导通和反向截止特性。

仿真结果显示，当电压源电压大于二极管的正向压降时，二极管正向导通，电压表显示有电压输出；当电压源电压小于二极管的正向压降时，二极管反向截止，电压表显示无电压输出。

实验三：RC电路响应特性研究在仿真软件中搭建一个RC电路，包括一个电阻、一个电容和一个电压源。

通过改变电阻阻值和电容容值，观察RC电路的充放电过程和响应特性。

仿真结果显示，当电压源施加一个方波信号时，RC电路会出现充放电过程，电压信号会经过RC电路的滤波作用，输出信号呈现出不同的响应特性。

实验四：电路参数计算在仿真软件中搭建一个复杂的电路，包括多个电阻、电容、电感和电压源。

1. 理解电路基本理论，掌握电路分析方法。

2. 掌握电路仿真软件（如Multisim）的使用方法。

3. 分析电路参数对电路性能的影响。

二、实验内容本次实验主要针对一阶RC电路进行仿真分析，包括零输入响应、零状态响应和全响应的规律和特点。

三、实验原理一阶RC电路由一个电阻R和一个电容C串联而成，其电路符号如下：```+----[ R ]----[ C ]----+| |+---------------------+```一阶RC电路的传递函数为：H(s) = 1 / (1 + sRC)其中，s为复频域变量，R为电阻，C为电容，RC为电路的时间常数。

根据传递函数，可以得到以下结论：1. 当s = -1/RC时，电路发生谐振。

2. 当s = 0时，电路发生零输入响应。

3. 当s = jω时，电路发生零状态响应。

四、实验仪器与设备1. 电脑：用于运行电路仿真软件。

2. Multisim软件：用于搭建电路模型和进行仿真实验。

1. 打开Multisim软件，创建一个新的仿真项目。

2. 在项目中选择“基本电路库”，搭建一阶RC电路模型。

3. 设置电路参数，如电阻R、电容C等。

4. 选择合适的激励信号，如正弦波、方波等。

5. 运行仿真实验，观察电路的响应波形。

6. 分析仿真结果，验证实验原理。

六、实验结果与分析1. 零输入响应当电路处于初始状态，即电容电压Uc(0-) = 0V时，给电路施加一个初始电压源，电路开始工作。

此时，电路的响应为电容的充电过程。

通过仿真实验，可以得到以下结论：（1）随着时间t的增加，电容电压Uc逐渐增大，趋于稳态值。

（2）电容电流Ic先减小后增大，在t = 0时达到最大值。

（3）电路的时间常数τ = RC，表示电路响应的快慢。

2. 零状态响应当电路处于初始状态，即电容电压Uc(0-) = 0V时，给电路施加一个激励信号，电路开始工作。

此时，电路的响应为电容的放电过程。

通过仿真实验，可以得到以下结论：（1）随着时间t的增加，电容电压Uc逐渐减小，趋于0V。

电路仿真实验报告一、实验目的通过电路仿真实验，了解和掌握电路设计和分析的基本原理和方法，培养学生解决实际电路问题的能力。

二、实验器材1.计算机2.电路仿真软件3.电路设计平台4.万用表三、实验内容1.选择一个电路仿真软件，并了解其基本操作方法。

2.使用电路仿真软件进行简单电路的仿真设计。

3.基于仿真结果，根据实验内容进行电路设计和分析。

四、实验步骤1.打开电路仿真软件，并了解其基本操作方法。

2.根据实验要求，选择一个简单电路进行设计，例如二阶低通滤波器。

3.使用电路设计平台进行电路的搭建，包括选择合适的电阻、电容和运放等器件。

4.在电路设计平台上进行参数设置，例如频率范围和截止频率等。

5.运行仿真，观察电路的响应曲线和频率特性。

6.根据仿真结果，分析电路的性能和特点，并进行相关讨论。

7.如果仿真结果不符合预期，可以调整电路参数或者改变电路结构，重新运行仿真并分析结果。

8.根据实验要求，记录仿真结果并撰写实验报告。

五、实验结果与分析在本次实验中，我们选择了一个二阶低通滤波器进行仿真设计。

根据实验要求，我们选择了合适的电阻、电容和运放等器件进行电路搭建。

通过仿真软件运行仿真，我们得到了电路的频率响应曲线和频率特性的结果。

根据图表分析，我们可以看到，在低频时，滤波器具有较好的通过性能，而在高频时，滤波器开始出现截止的现象。

我们还可以通过改变电路参数来观察电路的变化。

例如，增大电容值可以降低截止频率，使滤波器具有较好的低频通过特性。

而增大电阻值则可以增加滤波器的阻带特性。

通过实验结果的分析，我们可以得到滤波器的性能和特点，并根据实际应用的需求来调整电路参数和结构。

六、实验总结与心得体会通过电路仿真实验，我们学习到了电路设计和分析的基本原理和方法。

通过选择合适的电路仿真软件，并根据实验要求进行电路搭建和参数设置，运行仿真并分析结果，我们可以对电路的性能和特点有更深入的了解。

通过本次实验，我还发现了电路设计和分析的一些问题和挑战。

实验一逻辑门电路一、与非门逻辑功能的测试74LS20（双四输入与非门）仿真结果二、或非门逻辑功能的测试74LS02（四二输入或非门）仿真结果：三、与或非门逻辑功能的测试74LS51（双二、三输入与或非门）仿真结果：四、异或门逻辑功能的测试74LS86（四二输入异或门）各一片仿真结果：二、思考题1. 用一片74LS00实现Y = A+B的逻辑功能；2. 用一片74LS86设计一个四位奇偶校验电路；实验二组合逻辑电路一、分析半加器的逻辑功能二. 验证三线-八线译码器的逻辑功能3. 验证数据选择器的逻辑功能4.思考题（1）用两片74LS138接成四线-十六线译码器000000011000（2）用一片74LS153接成两位四选一数据选择器；（3）用一片74LS153一片74LS00和接成一位全加器（1）设计一个有A、B、C三位代码输入的密码锁（假设密码是011），当输入密码正确时，锁被打开（Y1=1），如果密码不符，电路发出报警信号（Y2=1）。

以上四个小设计任做一个，多做不限。

还可以用门电路搭建实验三触发器及触发器之间的转换1.D触发器逻辑功能的测试(上升沿)仿真结果;2.JK触发器功能测试（下降沿）Q=0Q=0略（1）（2）（3）略实验四寄存器与计数器1.右移寄存器（74ls74 为上升沿有效）2.3位异步二进制加法，减法计数器（74LS112 下降沿有效）也可以不加数码显示管3.设计性试验（1）74LS160设计7进制计数器（74LS160 是上升沿有效，且异步清零，同步置数） 若采用异步清零：若采用同步置数：（2）74LS160设计7进制计数器略（3）24进制83进制实验五 555定时器及其应用1.施密特触发器输入电压从零开始增加：输入电压从5V 开始减小：。

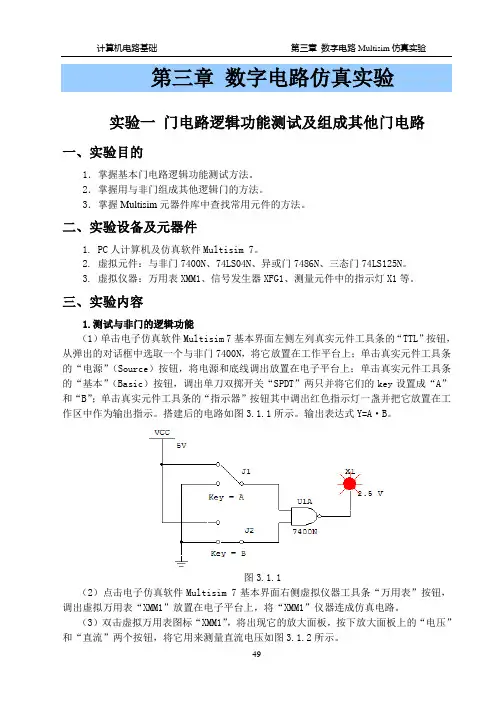

第三章数字电路仿真实验实验一门电路逻辑功能测试及组成其他门电路一、实验目的1．掌握基本门电路逻辑功能测试方法。

2．掌握用与非门组成其他逻辑门的方法。

3．掌握Multisim元器件库中查找常用元件的方法。

二、实验设备及元器件1. PC人计算机及仿真软件Multisim 7。

2. 虚拟元件：与非门7400N、74LS04N、异或门7486N、三态门74LS125N。

3. 虚拟仪器：万用表XMM1、信号发生器XFG1、测量元件中的指示灯X1等。

三、实验内容1.测试与非门的逻辑功能（1）单击电子仿真软件Multisim 7基本界面左侧左列真实元件工具条的“TTL”按钮，从弹出的对话框中选取一个与非门7400N，将它放置在工作平台上；单击真实元件工具条的“电源”（Source）按钮，将电源和底线调出放置在电子平台上；单击真实元件工具条的“基本”（Basic）按钮，调出单刀双掷开关“SPDT”两只并将它们的key设置成“A”和“B”；单击真实元件工具条的“指示器”按钮其中调出红色指示灯一盏并把它放置在工作区中作为输出指示。

搭建后的电路如图3.1.1所示。

输出表达式Y=A·B。

图3.1.1（2）点击电子仿真软件Multisim 7基本界面右侧虚拟仪器工具条“万用表”按钮，调出虚拟万用表“XMM1”放置在电子平台上，将“XMM1”仪器连成仿真电路。

（3）双击虚拟万用表图标“XMM1”，将出现它的放大面板，按下放大面板上的“电压”和“直流”两个按钮，将它用来测量直流电压如图3.1.2所示。

（4）打开仿真开关，按照表3.1.1，分别按动“A”和“B”键，使与非门的两个输入端为表中4种情况，从万用表的放大面板上读出各种情况的直流电位，将它们填入表内，并将电位转换成逻辑状态填入表3.1.1内。

图3.1.2（5）同样的步骤完成门电路7404N、7402N、7408N的功能测试,实验步骤自拟。

2. 用与非门组成其他功能门电路（1）用与非门组成或门：①根据摩根定律，或门的逻辑函数表达式Q=A+B可以写成：Q=A.B，因此，可以用三个与非门构成或门。

数字电路实验M u l t i s i m仿真HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】实验一逻辑门电路一、与非门逻辑功能的测试74LS20（双四输入与非门）仿真结果二、门）三、与或非门逻辑功能的测试四、现路；一、分析半加器的逻辑功能二.74LS138接成四线-十六线译码器 00000001011110001111（2）用一片74LS153接成两位四选一数据选择器； （3）用一片74LS153一片74LS00和接成一位全加器（1）设计一个有A 、B 、C 三位代码输入的密码锁（假设密码是011），当输入密码正确时，锁被打开（Y 1=1），如果密码不符，电路发出报警信号（Y 2=1）。

以上四个小设计任做一个，多做不限。

还可以用门电路搭建实验三 触发器及触发器之间的转换1. D 触发器逻辑功能的测试(上升沿)2. JK 触发器功能测试（下降沿）Q=0Q=0略3. 思考题：（1）（2）（3）略实验四寄存器与计数器1.右移寄存器（74ls74 为上升沿有效）位异步二进制加法，减法计数器（74LS112 下降沿有效）也可以不加数码显示管3.设计性试验（1）74LS160设计7进制计数器（74LS160 是上升沿有效，且异步清零，同步置数）若采用异步清零：若采用同步置数：（2）74LS160设计7进制计数器略（3）24进制83进制注意：用74LS160与74LS197、74LS191是完全不一样的实验五 555定时器及其应用1.施密特触发器输入电压从零开始增加：输入电压从5V开始减小：2.单稳态触发器3.多谢振荡。

实验一电子电路仿真方法与门电路实验一、实验目的1．熟悉电路仿真软件EWB的使用方法。

2．验证常用集成逻辑门电路的逻辑功能。

3．掌握各种门电路的逻辑符号。

4．了解集成电路的外引线排列及其使用方法。

5. 掌握用EWB设计新元件的方法。

二、实验内容1．用逻辑门电路库中的集成逻辑门电路分别验证二输入与门、或非门、异或门和反相器的逻辑功能，将验证结果填入表1.1中。

注：与门型号7408，或门7432，与非门7400，或非门7402，异或门7486，反相器7404.表1.1 门电路逻辑功能表输入输出与门或门与非门或非门异或门反相器BA L=AB L=A+B L=AB L=A+B L=A BL=A0 0 0 0 1 1 0 10 1 0 1 1 0 1 01 0 0 1 1 0 1 11 1 1 1 0 0 0 02．用逻辑门电路库中的独立门电路设计一个8输入与非门，实现L=ABCDEFGH，写出逻辑表达式，给出电路图，并验证逻辑功能填入表1.2中。

表1.2 8输入与非门逻辑功能表输入输出LA B C D E F G H1 1 1 1 1 1 1 1 00 1 1 1 1 1 1 1 10 0 1 1 1 1 1 1 10 0 0 1 1 1 1 1 10 0 0 0 1 1 1 1 10 0 0 0 0 1 1 1 10 0 0 0 0 0 1 1 10 0 0 0 0 0 0 1 10 0 0 0 0 0 0 0 13.用逻辑门电路库中的独立门电路设计一个与或非门，实现L=AB+CD+EF+GH，写出逻辑表达式，给出电路图，并验证逻辑功能填入表1.2中。

表1.2 8输入与非门逻辑功能表输入输出A B C D E F G HL1 1 1 1 1 1 1 1 00 1 1 1 1 1 1 1 00 0 1 1 1 1 1 1 00 0 0 1 1 1 1 1 00 0 0 0 1 1 1 1 00 0 0 0 0 1 1 1 00 0 0 0 0 0 1 1 00 0 0 0 0 0 0 1 10 0 0 0 0 0 0 0 1名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

电路仿真实验报告本次实验旨在通过电路仿真软件进行电路实验，以加深对电路原理的理解，掌握电路仿真软件的使用方法，以及提高实验操作能力。

1. 实验目的。

通过电路仿真软件进行电路实验，掌握电路原理，加深对电路知识的理解。

2. 实验仪器与设备。

电脑、电路仿真软件。

3. 实验原理。

电路仿真软件是一种利用计算机进行电路仿真的工具，可以模拟各种电路的性能，包括直流电路、交流电路、数字电路等。

通过电路仿真软件，可以方便地进行电路实验，观察电路中各种参数的变化，从而加深对电路原理的理解。

4. 实验步骤。

（1）打开电路仿真软件，创建新的电路实验项目。

（2）按照实验要求，设计电路图并进行仿真。

（3）观察电路中各种参数的变化，并记录实验数据。

（4）分析实验数据，总结实验结果。

5. 实验结果与分析。

通过电路仿真软件进行实验，我们可以方便地观察电路中各种参数的变化，比如电压、电流、功率等。

通过对实验数据的分析，我们可以得出一些结论，加深对电路原理的理解。

6. 实验总结。

通过本次实验，我们掌握了电路仿真软件的使用方法，加深了对电路原理的理解，提高了实验操作能力。

电路仿真软件为我们进行电路实验提供了便利，让我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路知识。

7. 实验心得。

通过本次实验，我深刻体会到了电路仿真软件的重要性，它为我们进行电路实验提供了极大的便利。

通过电路仿真软件，我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路原理。

我相信，在今后的学习和工作中，我会继续利用电路仿真软件进行电路实验，不断提高自己的实验操作能力和电路知识水平。

8. 参考文献。

[1] 《电路原理》，XXX，XXX出版社，200X年。

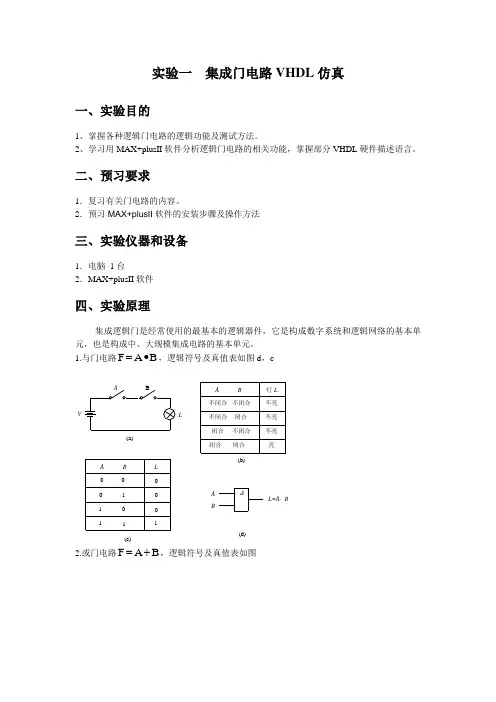

实验一 集成门电路VHDL 仿真一、实验目的1、掌握各种逻辑门电路的逻辑功能及测试方法。
