燃气工程设计图纸绘制及技术文件编制说明根据设计工作中的实际需要，进一步统一公司内部燃气工程制图规则，统一设计计算文本和咨询类技术文件的编制，结合现行标准要求，制定本说明。
一、设计图纸绘制（一）一般要求1.设计图纸应满足各设计阶段相应的设计深度要求。
2.图面应合理选择比例，突出重点，布置匀称，凡能用图样和图形符号表达清楚的内容，不宜采用文字说明。
3.当一张图内布置两个及以上图样时，按平面图在下，正剖面图在上，侧剖面图、详图在右的原则绘制。
4.当一张图内布置两个及以上平面图时，宜按流程的顺序或下层平面图在下，上层平面图在上的原则绘制。
5.图样说明布置在图面的右侧或下方。
当图样说明在下方时，图幅右侧从上到下宜为图例、设备一览表、标题栏。
图样说明应包含：（1）设计条件（设计依据）；（2）设计技术参数（温度、压力、流量等）；（3）材料要求；（4）设计采用的施工规范及主要施工质量要求；（5）安装检验要求；（6）其他要说明的问题。
6.厂站采用的管道代号、线型和图形符号宜列在工艺流程图图纸的右上侧；小区、庭院输配管道的图例所采用的管道代号、线型和图形符号宜列在平面图图纸的右上侧。
7.平面图上应有指北针，宜绘制在平面图的右上角。
8.室内工程应标注相对标高，室外工程标注绝对标高，在标注相对标高时，应与总图一致，标高应标注在管道的起止点、转角点、连接点、变坡点、变径点及交叉点，标高的标注采用等腰三解形，腰高2.5~5mm。
9.同一张图或一套图纸中，同一种用途的线宽、汉字、数字、字母、图例、术语、图形符号、管道代号等的绘制方法应一致，字体高度 3.5~5.0mm，文字高度与宽度比为0.5~0.7。
10.图线线型分粗、中、细三种，相应线宽为b、0.5b、0.25b（如：1.0、0.5、0.25；1.4、0.7、0.35；2.0、1.0、0.5）。
单线绘制的管道横断面用细线圆表示，圆直径宜为粗实线的2.5~3倍。
11.尺寸标注：尺寸线间距可为5~10mm，尺寸界线应超出尺寸线2~3mm。
燃气工程制图标准CJJ/T 130-2009中华人民共和国住房和城乡建设部 2009年7月8日中华人民共和国住房和城乡建设部公告第345号关于发布行业标准《燃气工程制图标准》的公告现批准《燃气工程制图标准》为行业标准，编号为CJJ/T 130—2009，自2009年12月1日起实施.本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2009年7月8日前言根据原建设部《关于印发一九九三年工程建设行业标准制订、修订项目计划(建设部部分第一批）的通知》(建标［1993]285号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本标准.本标准的主要技术内容是：总则、制图基本规定、常用代号和图形符号、图样内容及画法等。
本标准由住房和城乡建设部负责管理，由中国市政工程华北设计研究总院负责具体技术内容的解释。
执行过程中如有意见或建议,请寄送中国市政工程华北设计研究总院（地址：天津市南开区华苑产业园区桂苑路16号，邮政编码：300384).本标准主编单位：中国市政工程华北设计研究总院本标准参编单位:北京市煤气热力工程设计院有限公司深圳市燃气工程设计有限公司建设部沈阳煤气热力研究设计院新奥燃气控股有限公司贵州燃气热力设计有限责任公司本标准主要起草人员：陈云玉阎海鹏张涛张琳于京春姜林庆杨永慧陈敏牛卓韬袁冶广宏杜娟顾军高建文本标准主要审查人员：孟学思俞善东张锦霖黄振海韩露王胜炎王云林1 总则1。
0。
1 为统一燃气工程制图规则，保证制图质量，提高制图效率,符合设计、施工、存档等要求，适应工程建设的需要，制定本标准。
1。
0。
2 本标准适用于下列燃气工程的手工和计算机制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 既有燃气设施的实测图；3 通用设计图、标准设计图。
1.0。
3 燃气工程制图应准确表达设计意图，做到图面正确、简明和清晰。
燃气工程施工简图怎么画一、绘制燃气工程施工简图前的准备工作1、制定施工方案在绘制燃气工程施工简图之前，需要根据现场情况和工程要求，制定详细的施工方案。
施工方案需要考虑以下几个方面：施工范围、施工工艺、施工顺序、施工方法、施工安全等。
只有制定了科学合理的施工方案，才能绘制出符合实际需求的施工简图。
2、获取工程资料在绘制燃气工程施工简图时，需要获取相关的工程资料，包括设计图纸、勘察报告、技术规范、相关标准等。
这些资料可以帮助工程师了解工程的具体要求和技术参数，有利于绘制出合格的施工简图。
3、调查勘测在开始绘制燃气工程施工简图前，需要对工程现场进行调查勘测，了解土地、地质、地形、交通等情况。
调查勘测可以帮助工程师理解现场的实际情况，有助于绘制出更加符合实际需求的施工简图。
4、计算管道尺寸在绘制燃气工程施工简图时，需要进行管道尺寸的计算。
管道尺寸的计算需要考虑工程的流量、压力、热负荷、管道材质等多个因素，确保管道的尺寸符合实际需求。
只有合理计算了管道尺寸，才能绘制出适用的施工简图。
二、绘制燃气工程施工简图的步骤1、确定工程范围和基本要求通过前期的准备工作，工程师已经了解了工程的具体情况和要求，可以根据这些信息来确定工程的范围和基本要求。
确定范围和基本要求有助于工程师更加明确地把握绘图的方向和重点。
2、绘制管道布置图绘制管道布置图是绘制燃气工程施工简图的第一步。
在绘制管道布置图时，需要根据设计要求和现场实际情况确定管道的布置位置，布置方向和水平高差。
管道布置图需要清晰标注管道的类型、规格、材质和接口方式，确保施工过程中能准确按照图纸进行布置。
3、标注管道连接图在管道布置图的基础上，需要将管道的连接方式和连接位置进行标注。
管道连接图需要包括管道、阀门、法兰、接头等连接件的位置和尺寸，明确各部件之间的关系和连接方式。
管道连接图的标注需要符合相关标准和规范，确保连接的牢固和安全。
4、标注阀门、检修口等重要构件在绘制燃气工程施工简图时，需要特别标注阀门、检修口等重要构件的位置和尺寸。

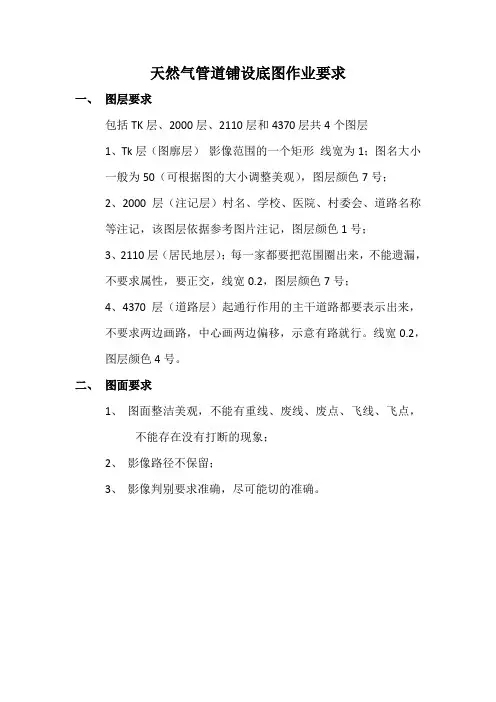

天然气管道铺设底图作业要求
一、图层要求
包括TK层、2000层、2110层和4370层共4个图层
1、Tk层（图廓层）影像范围的一个矩形线宽为1；图名大小
一般为50（可根据图的大小调整美观），图层颜色7号；
2、2000层（注记层）村名、学校、医院、村委会、道路名称
等注记，该图层依据参考图片注记，图层颜色1号；
3、2110层（居民地层）；每一家都要把范围圈出来，不能遗漏，
不要求属性，要正交，线宽0.2，图层颜色7号；
4、4370层（道路层）起通行作用的主干道路都要表示出来，
不要求两边画路，中心画两边偏移，示意有路就行。
线宽0.2，图层颜色4号。
二、图面要求
1、图面整洁美观，不能有重线、废线、废点、飞线、飞点，
不能存在没有打断的现象；
2、影像路径不保留；
3、影像判别要求准确，尽可能切的准确。
燃气工程制图标准背景信息随着城市化的进程不断加快，人们对燃气的需求逐渐上升，燃气工程建设和管理已经成为城市发展重要的支撑工程之一。
燃气工程制图标准是指在燃气工程建设过程中，针对不同的施工、设计和管理需求，规定的在燃气工程制图过程中需要遵循的标准，以确保燃气工程实施顺利、安全、高效。
标准制定燃气工程制图标准的编制是由国家建设部统一组织的，由行业主管部门具体指导和实施。
国家建设部批准的《燃气工程设计规范》、《燃气内燃机房设计规范》、《燃气工程施工及验收规范》等，都是燃气工程制图标准的依据之一。
标准包括的内容燃气工程制图标准包括但不限于以下内容：1. 燃气设备的标识和符号在燃气工程制图中，为了方便开展施工和管理工作，需要标识不同的燃气设备。
因此，燃气工程制图中需要包含标识和符号，以便快速、准确地辨别不同的燃气设备。
2. 燃气管道的示意图燃气是一种危险品，如果在施工和管理过程中出现问题，可能带来很大的安全风险。
为了避免这种情况，燃气工程制图需要包含燃气管道的示意图，以便燃气工程管理人员快速定位和处理问题。
3. 燃气阀门的安装和使用方法燃气管道中安装的阀门是为了在出现问题时快速、准确地切断气源，保障现场工作人员的安全。
因此，在燃气工程制图中需要包含阀门的安装和使用方法，以便现场工作人员能够正确地操作阀门。
4. 燃气工程施工的图示和方法燃气工程的施工过程需要遵循一定的规范和标准，以确保燃气工程的质量。
在燃气工程制图中，需要包含燃气工程施工的图示和方法，以便施工人员遵循标准进行施工。
5. 燃气工程的验收标准和方法燃气工程建设完成后需要进行验收，以确保燃气工程质量和安全。
在燃气工程制图中，需要包含燃气工程验收的标准和方法，以便工程管理人员进行验收工作。
标准的应用燃气工程制图标准的应用可以提高燃气工程的设计、施工、管理和监督工作的效率和质量，减少在燃气工程中出现的安全隐患。
同时，在燃气工程建设和管理过程中，也需要针对实际情况进行调整和修订。
