常规燃气工程竣工图绘制要求

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

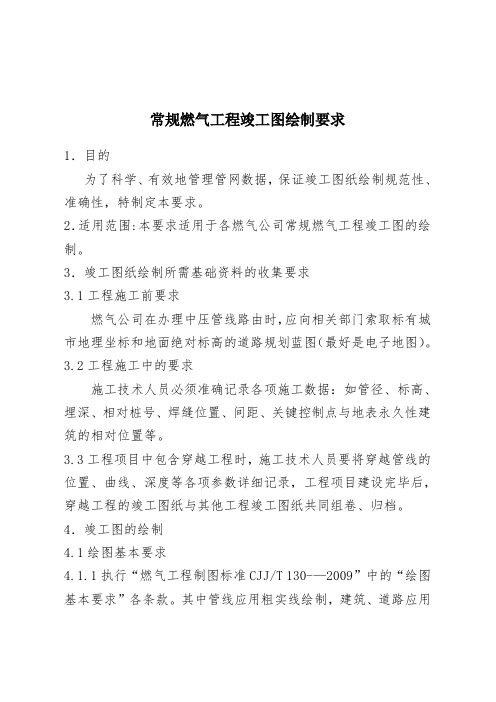

常规燃气工程竣工图绘制要求1．目的为了科学、有效地管理管网数据，保证竣工图纸绘制规范性、准确性，特制定本要求。

2．适用范围:本要求适用于各燃气公司常规燃气工程竣工图的绘制。

3．竣工图纸绘制所需基础资料的收集要求3.1工程施工前要求燃气公司在办理中压管线路由时，应向相关部门索取标有城市地理坐标和地面绝对标高的道路规划蓝图（最好是电子地图）。

3.2工程施工中的要求施工技术人员必须准确记录各项施工数据：如管径、标高、埋深、相对桩号、焊缝位置、间距、关键控制点与地表永久性建筑的相对位置等。

3.3工程项目中包含穿越工程时，施工技术人员要将穿越管线的位置、曲线、深度等各项参数详细记录，工程项目建设完毕后，穿越工程的竣工图纸与其他工程竣工图纸共同组卷、归档。

4．竣工图的绘制4.1绘图基本要求4.1.1执行“燃气工程制图标准CJJ/T 130-—2009”中的“绘图基本要求”各条款。

其中管线应用粗实线绘制，建筑、道路应用细实线绘制，所有工程都需绘制竣工图；4.1.2竣工图纸采用计算机绘制的底图蓝晒图，不得用修改的施工图当做竣工图，图幅采用国家标准图幅（规格为A0,A1,A2,A3,A4），计算机出图必须清晰，不得使用计算机所出图纸的复印件，所有竣工图均应加盖竣工图章。

4.2竣工图分类及要求4.2.1分类1）中压燃气干线竣工图。

2）中、低压燃气管网竣工图。

3）户内燃气管道竣工图。

4）燃气调压计量站竣工图。

4.2.2要求1)一般要求：⑴施工图上包括的各项内容在竣工图上都要有所反映；⑵凡竣工工程与施工图不符的地方，都要在竣工图中标注；⑶竣工图应真实、准确。

2)具体要求：⑴中压燃气干线竣工图a.包括平、纵断面图、必要的横断面图、节点详图、材料表及竣工简要说明。

b.平面图上需重新标注里程、建筑物规划红线、道路中心线及座标、使用燃气的建筑物单位楼号及座标、与建筑相联的尺寸、地下建筑物的相对位置、水平转弯角度、拐点（包括里程、位置和高度）、管道与道路中心及其和相邻管道的距离、管道拐点、阀门、调压设施、附属设备、电子标签与道路、建筑物、焊口及其它管道的距离栓点（给出的距离能栓定一个点）。

竣工图绘制规范竣工图是指工程竣工后所绘制的相关图纸，用于记录工程的实际完成情况，并作为验收、交付等环节的重要依据。

竣工图的绘制需要符合一定的规范，保证图纸的准确性和可读性。

以下是竣工图绘制的一些规范要求：一、图纸纸张规格和装订方式：竣工图的纸张规格一般为A3或者A4，根据工程的复杂程度和图纸内容的多少进行选择。

图纸应按照标准格式进行装订，包括封面、目录、图纸、图号索引等。

二、图纸编制单位和标识：竣工图应标明图纸的编制单位名称、图纸名称、编制日期等信息，以保证图纸的来源可追溯性。

图纸应配备对应的图号，便于管理和查找。

三、图纸布局和比例尺：图纸布局应合理，整齐清晰，图纸的安排应符合常规习惯。

在绘制竣工图时，应选择适当的比例尺进行绘制，确保图纸能清晰、准确地表达出实际情况。

四、图形和文字说明规范：图纸上的图形要符合一定的规范，如线条要粗细适宜、色彩搭配要协调等。

图纸上的文字说明应准确、简洁、规范，字体大小适中，易于阅读。

五、图纸内容完整和准确性：竣工图应包含工程的全部内容，包括平面图、立面图、剖面图、节点详情等。

图纸上的尺寸标注应准确，符合实际情况。

同时，图纸上的各种说明文字应准确描述工程的构造、材料、设备等特点。

六、图纸的可读性和标准符号使用：竣工图应保证图纸的可读性，采用合适的线宽、线型，突出重点、强调不同的图元。

图纸上应使用规范的符号和标识，确保图纸在不同工作环节中的易辨识性和可操作性。

七、图纸的清晰度和文件质量：竣工图应绘制清晰、精确，不得出现模糊、重叠、变形等情况。

图纸上不应留有脏污、涂改、划痕等痕迹，保证图纸品质。

总之，竣工图的绘制规范是保证工程质量和进展的重要保证，正确的绘制和使用竣工图能够提高工程的操作性和管理性，确保工程的顺利进行和验收交付。

燃气工程设计图纸绘制及技术文件编制说明根据设计工作中的实际需要，进一步统一公司内部燃气工程制图规则，统一设计计算文本和咨询类技术文件的编制，结合现行标准要求，制定本说明。

一、设计图纸绘制（一）一般要求1.设计图纸应满足各设计阶段相应的设计深度要求。

2.图面应合理选择比例，突出重点，布置匀称，凡能用图样和图形符号表达清楚的内容，不宜采用文字说明。

3.当一张图内布置两个及以上图样时，按平面图在下，正剖面图在上，侧剖面图、详图在右的原则绘制。

4.当一张图内布置两个及以上平面图时，宜按流程的顺序或下层平面图在下，上层平面图在上的原则绘制。

5.图样说明布置在图面的右侧或下方。

当图样说明在下方时，图幅右侧从上到下宜为图例、设备一览表、标题栏。

图样说明应包含：（1）设计条件（设计依据）；（2）设计技术参数（温度、压力、流量等）；（3）材料要求；（4）设计采用的施工规范及主要施工质量要求；（5）安装检验要求；（6）其他要说明的问题。

6.厂站采用的管道代号、线型和图形符号宜列在工艺流程图图纸的右上侧；小区、庭院输配管道的图例所采用的管道代号、线型和图形符号宜列在平面图图纸的右上侧。

7.平面图上应有指北针，宜绘制在平面图的右上角。

8.室内工程应标注相对标高，室外工程标注绝对标高，在标注相对标高时，应与总图一致，标高应标注在管道的起止点、转角点、连接点、变坡点、变径点及交叉点，标高的标注采用等腰三解形，腰高2.5~5mm。

9.同一张图或一套图纸中，同一种用途的线宽、汉字、数字、字母、图例、术语、图形符号、管道代号等的绘制方法应一致，字体高度 3.5~5.0mm，文字高度与宽度比为0.5~0.7。

10.图线线型分粗、中、细三种，相应线宽为b、0.5b、0.25b（如：1.0、0.5、0.25；1.4、0.7、0.35；2.0、1.0、0.5）。

单线绘制的管道横断面用细线圆表示，圆直径宜为粗实线的2.5~3倍。

11.尺寸标注：尺寸线间距可为5~10mm，尺寸界线应超出尺寸线2~3mm。

竣工图绘制规范及标准
竣工图绘制规范及标准主要包括以下几个方面：
1. 绘图规范：竣工图应符合统一的绘图规范，包括图幅尺寸、线型和线宽、字体和字号、图例标注等。

绘图应准确、清晰、整齐、美观。

2. 比例尺：竣工图应标明比例尺，以便读者准确测量图中的距离和尺寸。

3. 标题和注释：竣工图应具有清晰明确的标题，描述图的主要内容和目的。

图中应有必要的注释信息，如图号、图纸版本、作者、日期等。

1
4. 建筑布局：竣工图应准确显示建筑物的布局，包括建筑物的平面
布局、立面和剖面图等。

建筑物应按照标准的符号和图例进行绘制。

5. 尺寸标注：竣工图应标注建筑物各部分的尺寸，以便读者准确测
量和理解建筑物的尺寸关系。

尺寸标注要简洁明了，符合相关标准
规范。

6. 符号和图例：竣工图应使用统一的符号和图例，以确保读者对图
中的各个要素和设施有准确的理解。

7. 材料和工艺说明：竣工图应包括对各种材料和工艺的详细说明，
以确保建筑物的施工和装饰达到设计要求。

8. 规范合规：竣工图应符合相关建筑设计规范和标准，包括建筑布
局规范、施工技术规范、消防安全规范等。

2
以上是竣工图绘制规范及标准的一些基本要求，具体的要求可以根据不同的国家或地区规范进行适当调整。

为了保证竣工图的质量和准确性，建议由专业的建筑设计师或相关技术人员负责绘制。

3。

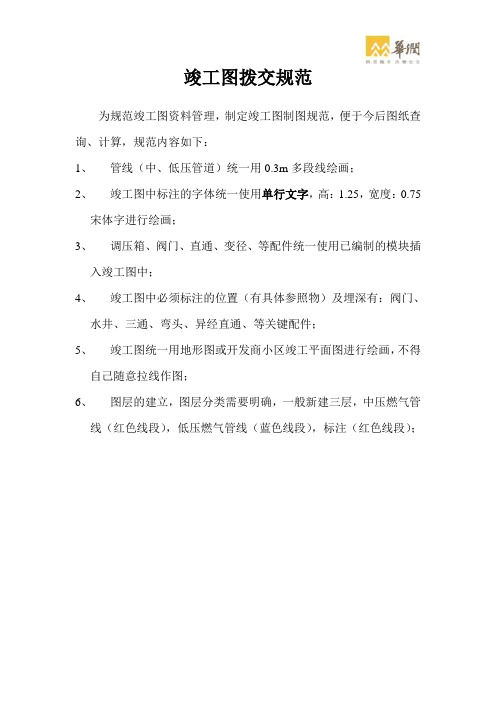

竣工图拨交规范
为规范竣工图资料管理，制定竣工图制图规范，便于今后图纸查询、计算，规范内容如下：
1、管线（中、低压管道）统一用0.3m多段线绘画；
2、竣工图中标注的字体统一使用单行文字，高：1.25，宽度：0.75
宋体字进行绘画；
3、调压箱、阀门、直通、变径、等配件统一使用已编制的模块插
入竣工图中；
4、竣工图中必须标注的位置（有具体参照物）及埋深有：阀门、
水井、三通、弯头、异经直通、等关键配件；
5、竣工图统一用地形图或开发商小区竣工平面图进行绘画，不得
自己随意拉线作图；
6、图层的建立，图层分类需要明确，一般新建三层，中压燃气管
线（红色线段），低压燃气管线（蓝色线段），标注（红色线段）；。

竣工图绘制规范竣工图是指在建筑工程完工后，综合了建筑设计、施工过程中的变动、材料使用与实际情况的变化等图纸。

竣工图的编制是建筑工程设计和施工的重要环节，是工程完工验收的依据，也是后期维护和管理的基础。

因此，竣工图的绘制十分重要，需要遵循一定的规范。

下面是关于竣工图绘制规范的相关要求。

一、竣工图绘制基本要求：1. 逻辑清晰：竣工图的编制应按照建筑工程的组织结构和建筑分部、分项工程的划分进行布置，按照从大到小、由上到下的顺序呈递。

2. 图纸完整：竣工图要绘制全套，确保各图纸之间逻辑关系的准确连贯。

3. 技术规范：竣工图的绘制应符合相关的建筑设计规范、建筑施工规范和安全相关规定。

4. 符号规范：竣工图应使用统一的符号标记，符合相关的国家标准、行业标准和规范。

5. 数据正确：竣工图中的数据应准确无误，如尺寸、数量、标高等，确保对工程实际情况的真实准确反映。

二、竣工图绘制内容要求：1. 建筑平面图：应绘制出建筑物的布局、功能区划、墙体、柱子、梁等主要结构物的位置和尺寸，以及相关设备、设施的位置和布置图。

2. 建筑立面图：应绘制出建筑物各个立面的外表形式、结构、门窗、装饰物等的位置和尺寸。

3. 剖面图：应标明建筑物的各个剖面的位置，切面的位置和方向以及各个剖面线的标高、尺寸和结构形式。

4. 层高平面图：应标明建筑物各个层的层高平面图，包括标高、净高、建筑面积、使用面积等。

5. 结构图：应绘制出主体结构的平面图、立面图和剖面图，包括主梁、主柱、楼板、墙体等结构的尺寸、位置和宽度等。

6. 通风、空调、给水排水、电气等专业图：应按照设计要求绘制出相关的专业图，包括管道、线路、设备的位置和布置图，电气回路图、接线图等。

7. 污水、雨水、供水和电力外部管线图：应标明建筑物外部的污水管道、雨水管道、给水管道和电力管线的位置、走向和口径等。

8. 装饰装修图：应绘制出建筑物内部装饰装修的平面图、立面图和剖面图，包括墙面、天花板、地面、门窗、装饰物等的尺寸、材料和构造等。

图纸绘制技术规定两个方面的内容：一、有关图纸绘制的一般规定；二、竣工图绘制的相关要求一、图纸绘制的一般规定1、制图的相关标准GB/T14689《技术制图图纸幅面和格式》GB/T14690《技术制图比例》GB/T14691《技术制图字体》GB/T17450《技术制图图线》等。

2、图纸的幅面及格式1)常用幅面：一般为A0（841×1189）、A1（594×841）、A2（420×594）、A3（297×420）、A4（210×297）。

2)管道及仪表流程图即原理图一般采用A0、A1横幅绘制，数量不限，流程简单者可用A2。

3)设备布置图、管道布置图图幅采用A0、A1或A2。

同区的图应采用同一种图幅。

4)幅面的加长：基本幅面长边加长，对幅面A0、A2、A4 应为150 mm 的整数倍；对幅面A1、A3 应为210 mm 的整数倍；短边加长时按基本幅面的短边（B）成整数倍增加。

3、图纸比例常用比例有以下几种：1)设备布置平面图、管道平面图生产车间、库房、空调末端一般为：1:200，1:150，1:100；空调机房一般为：1：100，1:50。

制作大样图比例可采用1:20。

剖面图一般为1：50。

平面图剖面图的比例尽量保持一致。

2)系统图或工艺管道及仪表流程图（原理图）可不按比例绘制。

3)同区的或各分层的平面图，应尽量采用同一比例。

4)同一张图纸有几种比例时，应分别在图名的右侧或下方标注比例。

4、图线及标注1）所有图线都要清晰光洁、均匀，宽度应符合要求。

平行线间距至少要大于1.5mm，以保证复件上的图线不会分不清或重叠。

一般来说，原理图中平行线间距为4~6mm为最佳，同一张原理图中的平行线间距应保持一致。

管线交叉时打断应按同一方向，不必按照大管小管区分。

2）图线宽度：图线宽度分三种：粗线、中粗线、细线。

5、文字、符号、代号1）、文字、汉字为宋体或仿宋体，拉丁字母（英文字母）为B 型直体。

竣工图怎么画？有什么要求？要：编制竣工图时，必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范，能真实反映工程竣工后的实际情况；用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸竣工图是建筑工程完工后，反映建筑工程竣工实貌的工程图纸，是真实记录各种地上、地下建筑物、构筑物等情况的技术文件。

竣工验收资料是工程竣工验收活动中形成的资料，包括工程验收总结、竣工验收记录、财务文件、声像、缩微、电子档案等。

竣工图的编制一、竣工图编制要求施工过程中没有变动的，由编制单位在施工图图签附近空白处加盖竣工图章，并签字；有一般性图纸变更的，在施工图上直接改绘，加盖竣工图章，并签字；结构形式、工艺、平面布置等有重大改变或变更部分超过图面1/3的，应重新绘制竣工图，在重新绘制的图纸上加盖竣工图章，并签字；编制竣工图时，必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范，能真实反映工程竣工后的实际情况；用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸；竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、竣工图包含哪些内容1、综合竣工图2、建筑竣工图3、结构竣工图4、装饰装修工程竣工图5、建筑给水、排水与采暖竣工图6、燃气竣工图7、建筑电气竣工图8、智能建筑工程竣工图9、通风空调竣工图10、地上部分的道路、绿化、庭院照明、喷泉等竣工图11、地下部分的各种市政、电力、电信管线等竣工图三、竣工图的绘制方法和要求（一）利用施工蓝图改绘竣工图在施工蓝图上改绘竣工图一般采用杠（划）改法、叉改法。

局部修改可以圈出更改部位，在原图空白处绘出更改内容。

所有变更处都必须引索引线并注明更改依据；在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

1、取消内容（1）尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据.各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的,由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章.1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘,并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1。

6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2。

1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2。

2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等)通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3。

2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4。

1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划)改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容,所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
