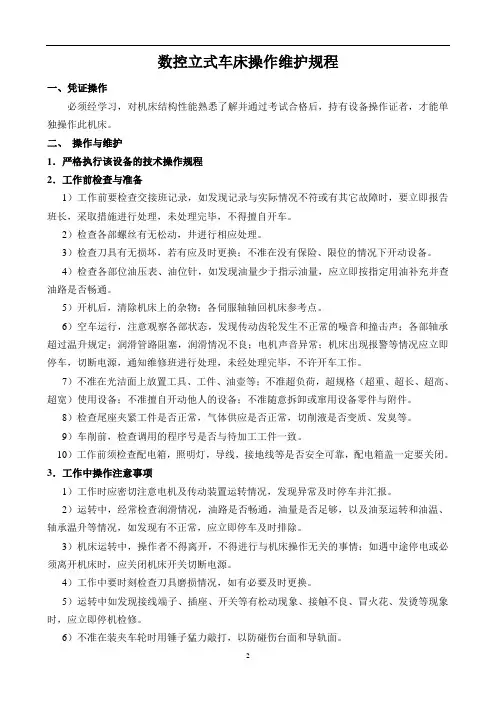

数控立车维护保养流程1.立车操作者必须熟悉立车性能、结构和数控系统,持证上岗,禁止超性能使用设备.2.主电机启动后,应首先通过床头油窗检查润滑油泵工作是否正常,对各润滑点进行注油.3.主轴起动前必须检查主轴箱变速手柄是否处于正确位置,然后试机,转速由低到高.4.加工产品前必须检查机床大拖板、中拖板是否在原点,确认加工程序无误后才可进行产品加工.5.每天工作完毕后,打扫完立车后,大拖板、中拖板必须回到原点，确认无误后,才能关掉电源.6.立车在工作时,严禁工作者串岗,以避免数控系统失灵或者工件松动发生事故.7.立车操作者更改程序必须通知技术人员到位后再更改,以免程序失控，装卸工件或操作者离开立车时必须停止主电机的运转.8.执行班后保养上油制度,车削工件前除净大小拖板机油,以防铁粉粘结轨道,造成轨道损坏.9.机床发生故障或事故,切断电源,保护现场,及时向有关人员报告,按公司规则进行处理.双柱立车1、双柱数控立车适用于各行业的机械加工，可用于外圆柱面、圆锥面、端面、切槽、切断等的粗、精车削加工。
2、立车工作台采用静压导轨，主轴径向采用高精度NN30型（D级）轴承，回转精度高承载能力大。
3、齿轮箱采用40Cr磨齿齿轮，精度高、嗓音小。
液压件、电器件全部采用国内著名厂家产品，可靠性高。
4、导轨滑动面采用贴塑处理，提高耐磨性。
导轨润滑采用集中供油，十分方便。
标准配备选用国内著名厂家光栅数显配置。
5、机床铸件采用优质消失模树脂沙铸造工艺，铸件品质高，经时效处理，经久耐用。
数控立车、DVT立车、双柱立车、立式车床规格：CK5225 CK5235 CK5240 CK5250 CK5263 CK5280加重型龙门铣床是众多从事龙门刨床设计、制造多年的资深专家在传统龙门刨床基础上开发出的新型机床，其功能汇聚当前最先进机床优势，配以先进电器，对机电控制技术进行升级，配备铣头、磨头即可实现刨削、铣削、磨削及钻削、锪孔等功能，配备直角附件铣头更能对工件一次装夹，实现五面加工，一机多用，提高了工件的加工质量和生产效率。
该系列机床是龙门刨铣磨床的基础机床，开发的同时即储备了铣削、磨削功能，可随时加装铣头、磨头、龙门刨铣铣头，满足加工的不同要求。
加重型龙门铣床主要结构性能与特点：1.机床主要构件：床身、工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、优质高合金耐磨铸铁铸造，经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工，彻底消除机件负应力，保持机件性能稳定；2.横梁升降定位为机械锁紧或液压锁紧，定位准确；3.横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制，断续、连续无级进给；4.机床导轨表面经超音频淬火或点接触硬化处理，精磨而成；5.工作台导轨表面粘结高耐磨性导轨带副；6.润滑领航实现油浮可调式半静压，节约运行动力，长久保持导轨精度；7.主驱动采用亚盛重工自主开发的四速刨、铣、磨多功能变速箱，受控于变频、无级调速电控系统，实现低转速、大扭矩，使快速刨削高效，低速铣削、磨削，运行平稳；8.机电控制系统采用可编程PLC中央处理器和智能化功率放大器，数字化交流伺服控制技术(IMS系列控制器)，实现对三相交流异步电机的高精度伺服控制；9.工作台运行配备,交流控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40%)，2500线编码器，可实现精确运行控制。
加重型龙门铣床详细技术参数：数显立车本机床适用于各行业的机械加工，可用于外圆柱面、圆维面、端面、切槽、切断等的粗、精车削加工。
2、工作台采用静压导轨，主轴径向采用高精度NN30型（D级）轴承，回转精度高承载能力大。
3、3齿轮箱采用40Cr磨齿齿轮，精度高嗓音小。
液压件、电器件全部采用国内著名厂家产品，可靠性高。
4、导轨滑动面采用贴塑处理，提高耐磨性。
导轨润滑采用集中供油，十分方便。
一．机床的用途：本机床是普通双柱立式车床，可以车削内外圆柱，圆锥面，圆弧面和平面。
它的功率大，刚性好，精度高，适用于铸铁，钢及有色金属零件粗，精加工。
二．机床的结构：C5250/CK双柱立式车床由工作台与底座，龙门架，变速箱，横梁，左右刀架，左右进给箱等部分组成。
其中龙门架主要由左，右立柱，顶梁，中间梁等部分组成，横梁产柱导轨上，下移动，横梁升降的电机及蜗轮箱置于顶梁内。
栋梁是靠蝶形弹簧通过杠杆夹紧于立柱上。
横梁升降的操纵按钮在悬挂按钮站上。
变速箱坚固在工作台底座后部上。
主电机由联轴器与变速符相连接。
变速箱由变速油缸来实现十六种转速的变换。
转速变换选择开关在悬挂按钮站上。
工作台由主电机经变速箱直接启动和制动。
工作台权有正向工作转动，但可以正反方向点动，以便工件找正。
工作台上镶有铸造锌合金ZznA110-5耐磨导轨板，并在导轨间通往压力油（0.2-0.4Mpa）以提高导轨承载能力。
工作台主轴上装有NN3056K，NN3040K型双列短圆柱滚子轴承，其内环带有锥度，用以调整径向间隙，以保证主轴能在高精度下平衡地工作。
左右两个进给箱装在横梁的两端。
两个进给箱的结构是相同的。
每个进给箱的后部都装有刀架工作进给用电机与快速移动用电机各一台。
工作进给由交换齿轮实现十八种进给量的变换。
变换进给量的操纵插槽在进给箱的正面。
进给箱内装有电磁离合器，用来选择刀架工作进给或快速移动的方向。
刀架移动方向选择开关及进给，快速移动操纵按钮在悬挂按钮站上。
左右两个立刀架装在横梁上，刀架由进给箱通过光杠，丝杠来达到垂直和水平的工作进给或快速移动。
在横梁的光杠，丝杠上装有供手动操作的手柄，以便于调整刀架的位置和对刀。
刀架滑枕的重量由压力油进行平衡，刀架滑座的上部装有两年卸荷装置，拧动其上端的螺钉可调整卸荷滚子的承载力，以便减少主导轨的磨损，以利于长期保证机床的使用精度。
倾力打造优质立式车床！龙门刨铣床配以先进电器,对机电控制技术进行升级,配备铣头、磨头即可实现刨削、铣削、磨削及钻削、锪孔等功能,配备直角附件铣头更能对工件一次装夹,实现五面加工,一机多用,提高了工件的加工质量和生产效率.该机床是龙门刨铣磨床的基础机床,制造的同时即储备了铣削、磨削功能,可随时加装铣头、磨头,满足加工的不同要求.龙门刨铣床主要结构性能与特点:机床主要构件:床身铸件、机床工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、优质高合金耐磨铸铁铸造,经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工,彻底消除机件负应力,保持机床铸件性能稳定.横梁升降定位为机械锁紧或液压锁紧,定位准确.横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制,断续、连续无级进给.机床导轨表面经超音频淬火或点接触硬化处理,精磨而成.机床工作台导轨表面粘结高耐磨性导轨胶带.润滑领航实现油浮可调式半静压,节约运行动力,长久保持导轨精度.主驱动采用四速刨、铣、磨多功能变速箱,受控于变频、无级调速电控系统,实现低转速、大扭矩,使快速刨削高效,低速铣削、磨削,运行平稳.机电控制系统采用可编程PLC中央处理器和智能化功率放大器,数字化交流伺服控制技术(IMS系列控制器),实现对三相交流异步电机的高精度伺服控制.机床工作台运行配备;YSK交流伺服控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40％),2500线编码器,可实现精确运行控制.机床工作台设定为触摸屏设定、所有进给为悬挂按钮站,精确、便捷。
BZDX30多功能端面铣床，加工高度1米CK5120/CK5116数控立车，单柱立车，单柱数控立车BQ20 1 0一16系列轻型龙门刨床BQ20系列龙门刨床是兴达机床量具有限公司众多从事龙门刨机床设计、制造多年的资深专家在传统龙门刨床基础上开发出的新型机床，其功能汇聚当前最先进机床优势，配以先进电器，对机电控制技术进行升级，配备铣头、磨头即可实现刨削、铣削、磨削及钻削、锪孔等功能，配备直角附件铣头更能对工件一次装夹，实现五面加工，一机多用，提高了工件的加工质量和生产效率。
该系列机床是龙门刨铣磨床的基础机床，开发的同时即储备了铣削、磨削功能，可随时加装铣头、磨头，满足加工的不同要求。
主要结构性能与特点：★机床主要构件：床身、工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、优质高合金耐磨铸铁铸造，经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工，彻底消除机件负应力，保持机件性能稳定。
★横梁升降定位为机械锁紧或液压锁紧，定位准确。
★横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制，断续、连续无级进给。
★机床导轨表面经超音频淬火或点接触硬化处理，精磨而成。
★工作台导轨表面粘结高耐磨性导轨带副。
★润滑领航实现油浮可调式半静压，节约运行动力，长久保持导轨精度。
★主驱动采用亚盛重工自主开发的四速刨、铣、磨多功能变速箱，受控于变频、无级调速电控系统，实现低转速、大扭矩，使快速刨削高效，低速铣削、磨削，运行平稳。
★机电控制系统采用可编程PLC中央处理器和智能化功率放大器，数字化交流伺服控制技术(IMS系列控制器)，实现对三相交流异步电机的高精度伺服控制。
★工作台运行配备;YSK交流伺服控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40％)，2500线编码器，可实现精确运行控制。
★工作台设定为触摸屏设定、所有进给为悬挂按钮站，精确、便捷。
龙门刨床主要技术参数：T(X)69系列普通、数显落地镗铣床机床整体结构该系列机床采用方滑枕型侧挂主轴箱、单移动立柱、床身和平台分体的落地式布局。
镗轴包容于铣轴内，随铣轴一起支承在方滑枕内。
立柱沿床身导轨横向移动形成x轴进给运动，主轴箱沿立柱导轨垂直移动形成Y轴进给运动，镗轴沿铣轴纵向移动形成z轴进给运动．方滑枕沿主轴箱封闭式矩形导轨纵向移动形成w轴进给运动。
●基本件工艺保障机床基本件由床身、滑座、立柱、主轴箱等组成，机床大件为HT250 300优质合金耐磨铸铁，经振动时效一热炉时效一振动时效一粗加工一振动时效一半精加工一热炉时效一振动时效一精加工而成，消除工件内应力，以确保机床的长期运行精度。
●主轴箱采用电液比例阀控制，单重锤柔性联接主轴箱，实现主轴箱重心平衡补偿，保证机床主轴的高精度要求。
●传动方式 Y、z、w轴进给机构均采用高精度预压无间隙滚珠丝杠螺母副(Y轴为螺母旋转式)，)(牟自进给机构采用消隙双斜齿轮减速箱啮合高精度斜齿条。
●承载方式 x、Y、w轴导轨采用多点闭式静压导轨，动、静摩擦系数相当．确保低速进给时无爬行．确保高精度。
多点闭式静压导轨采用可调节螺旋毛细管静压节流阻尼结构，调整方便，占用空间小。
