人教版九年级物理十七章第二节欧姆定律习题 (包含答案)

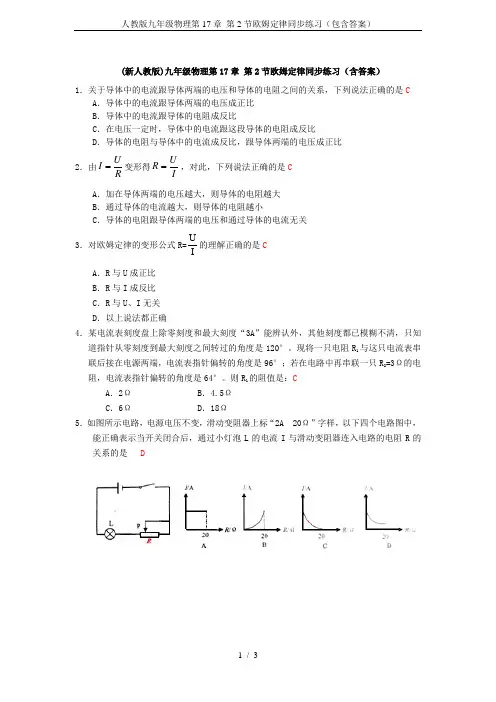

(新人教版)九年级物理第17章 第2节欧姆定律同步练习（含答案）1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是CA ．导体中的电流跟导体两端的电压成正比B ．导体中的电流跟导体的电阻成反比C ．在电压一定时，导体中的电流跟这段导体的电阻成反比D ．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．由变形得，对此，下列说法正确的是C A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．导体的电阻跟导体两端的电压和通过导体的电流无关3．对欧姆定律的变形公式R=的理解正确的是C A ．R 与U 成正比B ．R 与I 成反比C ．R 与U 、I 无关D ．以上说法都正确4．某电流表刻度盘上除零刻度和最大刻度“3A ”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。

现将一只电阻R 1与这只电流表串联后接在电源两端，电流表指针偏转的角度是96°；若在电路中再串联一只R 2=3Ω的电阻，电流表指针偏转的角度是64°。

则R 1的阻值是：CA ．2ΩB ．4.5ΩC ．6ΩD ．18Ω 5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是 DR U I =IU R =IU6．根据欧姆定律，可变形得到，对此，下列说法正确的是D A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关7．根据欧姆定律I=U/R ，下列说法正确的是CA ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越高，这段导体的电阻就越大C ．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D ．导体的电阻与电压成正比，与电流成反比8.某段导体两端的电压是4V 时，通过导体的电流是1A ；如果将该导体两端的电压减少到2V时，通过导体的电流是BA ．0.25AB ．0.5AC ．2AD ．3A9.．一只定值电阻接在12V 电压的电源上，通过的电流为2A ，若把它接在9V 的电路中，则通 过它的电流为 CA ．6ΩB ．2AC.1.5AD.3V10．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体 的电阻和通过它的电流CA ．都减少到原来的一半B ．都保持不变C ．电阻不变，电流减小到原来的半D ．电阻不变，电流是原来的2倍11．如图，电阻箱的示数是_______Ω，电源电压为12V ，当电阻箱各旋钮转到图示位置时，电流表示数恰为1mA ，则电阻R 0的阻值为_______Ω。

深圳龙文一对一九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）（1）电源电压U；（2）灯泡正常发光时的电阻R2．（3）灯泡正常发光时整个电路的总电阻R．2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。

闭合开关S，电压表的示数如图乙所示。

（1）求通过电阻R1的电流；（2）求电阻R2的阻值；3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。

闭合开关S，灯L正常发光．则（1）灯泡正常发光时的电阻？（2）电流表的示数是多少？（3）电源电压是多大？4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.求：(1)R1两端的电压；(2)通过R2的电流．5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．8、在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？9、如图29所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω．当开关S闭合时，通过电阻R2的电流是0.25A。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。

人教版九年级物理全一册《17.2欧姆定律》同步测试题及答案学校:___________班级：___________姓名：___________考号：___________一、填空题1．如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，电流表A的示数，电压表V与电流表A1的比值。

（均填“变小”、“不变”或“变大”）2．有一种亮度可以调节的小台灯，其电路如图甲。

电源电压为36V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。

当滑动变阻器的滑片向右滑动时，小灯泡的亮度（选填“变小”“变大”或“不变”）；当灯泡正常发光时，灯丝的电阻为Ω，为了保证灯泡两端的电压不超过24V，则滑动变阻器R连入电路的阻值不得小于Ω。

3．有一种亮度可以调节的小台灯，其工作电路如图甲所示。

如果电源电压为220V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示，调节滑动变阻器R的滑片P，使灯泡L的实际功率为1.2W时，此时滑动变阻器R连入电路的阻值是Ω。

4．如图是灯L1，L2的电流随电压变化关系的图像。

把这两个灯泡并联后接在同一电源两端，若L1两端的电压为4V，则L2两端的电压是V，干路中的电流是A。

5．如图所示，电源电压不变。

开关S 1、S 2均闭合，L 2灯丝突然烧断，电压表的示数会 ，电流表的示数会 。

（均选填“变大”“变小”或“不变”）6．如图甲所示电路的电源电压为3V ，闭合开关后，两电流表的指针偏转均如图乙所示，则R 1电阻为Ω；断开开关后，电阻R 2的阻值为 Ω。

7． 如图所示，电源电压保持不变，已知12R R ，闭合开关S 1，将开关S 2掷到2时，小灯泡恰好正常发光；断开开关S 1，将开关S 2掷到1时，电压表的示数 ，电流表的示数 （均选填“变大”“变小”或“不变”）8．如图所示，电源电压为6V 且保持不变，定值电阻=6ΩR ，闭合开关S ，电流表示数为2A 。
