什么是微处理器,由几部分组成

什么是微处理器,由几部分组成
微处理器是微型计算机的核心部分，又称为中央处理器(简称CPU)。

微处理器主要由控制器和运算器两部分组成（还有一些支撑电路），用以完成指令的解释与执行。

微处理器由算术逻辑单元（ALU，Arithmetic Logical Unit）、累加器和通用寄存器组、程序计数器（也叫指令指标器）、时序和控制逻辑部件、数据与地址锁存器/缓冲器、内部总线组成。

其中运算器和控制器是其主要组成部分。

逻辑部件：
英文Logic components；运算逻辑部件。

可以执行定点或浮点算术运算操作、移位操作以及逻辑操作，也可执行地址运算和转换。

寄存器部件：
寄存器部件，包括寄存器、专用寄存器和控制寄存器。

通用寄存器又可分定点数和浮点数两类，用来保存指令执行过程中临时存放的寄存器操作数和中间（或最终）的操作结果。

通用寄存器是中央处理器的重要部件之一。

控制部件：
英文Control unit；控制部件，主要是负责对指令译码，并且发出为完成每条指令所要执行的各个操作的控制信号。

其结构有两种：一种是以微存储为核心的微程序控制方式；一种是以逻辑硬布线结构为主的控制方式。

微存储中保持微码，每一个微码对应于一个最基本的微操作，又称微指令；各条指令是由不同序列的微码组成，这种微码序列构成微程序。

中央处理器在对指令译码以后，即发出一定时序的控制信号，按给定序列的顺序以微周期为节拍执行由这些微码确定的若干个微操作，即可完成某条指令的执行。

简单指令是由（3～5）个微操作组成，复杂指令则要由几十个微操作甚至几百个微操作组成。

微机原理试题库及答案

微机原理试题库及答案一、选择题（每题2分，共20分）1. 微处理器的内部结构通常分为哪几个部分？A. 算术逻辑单元（ALU）B. 控制单元（CU）C. 寄存器组D. 所有以上2. 下列哪个不是微机的输入设备？A. 键盘B. 鼠标C. 打印机D. 扫描仪3. 微机的存储器分为哪两种类型？A. 只读存储器（ROM）和随机存取存储器（RAM）B. 硬盘和固态硬盘C. 内部存储器和外部存储器D. 缓存和主存4. 微机的总线分为哪几类？A. 数据总线、地址总线和控制总线B. 并行总线和串行总线C. 内部总线和外部总线D. 低速总线和高速总线5. 微机的中断系统的作用是什么？A. 处理异常情况B. 执行程序C. 管理存储器D. 控制输入输出设备6. 微机的指令系统包括哪些基本操作？A. 加法、减法、乘法和除法B. 逻辑运算C. 移位操作D. 所有以上7. 微机的操作系统主要负责什么？A. 管理硬件资源B. 管理用户界面C. 执行程序D. 管理网络通信8. 微机的编译系统的作用是什么？A. 将高级语言程序转换为机器语言程序B. 管理内存C. 执行程序D. 管理输入输出设备9. 微机的硬件系统和软件系统之间的关系是什么？A. 相互独立B. 相互依赖C. 硬件系统可以独立工作D. 软件系统可以独立工作10. 微机的外设接口通常包括哪些类型？A. 并行接口和串行接口B. USB接口和HDMI接口C. 网络接口和音频接口D. 所有以上二、填空题（每空2分，共20分）1. 微机的中央处理器（CPU）主要包括______和______。

2. 微机的存储器地址空间通常分为______和______。

3. 微机的输入输出接口通常包括______、______和______。

4. 微机的总线宽度决定了数据传输的______。

5. 微机的中断优先级是指中断请求的______。

6. 微机的指令集是CPU执行______的集合。

7. 微机的操作系统是管理______和______的软件。

第二章 8086微处理器

第二章8086/8088微处理器及其系统结构内容提要：1．8086微处理器结构：CPU内部结构：总线接口部件BIU，执行部件EU；CPU寄存器结构：通用寄存器，段寄存器，标志寄存器，指令指针寄存器；CPU引脚及其功能：公用引脚，最小模式控制信号引脚，最大模式控制信号引脚。

2．8086微机系统存储器结构：存储器地址空间与数据存储格式；存储器组成；存储器分段。

3．8086微机系统I/O结构4．8086最小/最大模式系统总线的形成5．8086CPU时序6．最小模式系统中8086CPU的读/写总线周期7．微处理器的发展学习目标1．掌握CPU寄存器结构、作用、CPU引脚功能、存储器分段与物理地址形成、最小/最大模式的概念和系统组建、系统总线形成；2．理解存储器读/写时序；3．了解微处理器的发展。

难点：1．引脚功能，最小/最大模式系统形成；2．存储器读/写时序。

学时：8问题：为什么选择8088/8086？•简单、容易理解掌握•与目前流行的P3、P4向下兼容，形成x86体系•16位CPU目前仍在大量应用思考题1、比较8086CPU与8086CPU的异同之处。

2、8086CPU从功能上分为几部分?各部分由什么组成?各部分的功能是什么?3、CPU的运算功能是由ALU实现的，8086CPU中有几个ALU?是多少位的ALU?起什么作用?4、8086CPU有哪些寄存器?各有什么用途?标志寄存器的各标志位在什么情况下置位?5、8086CPU内哪些寄存器可以和I/O端口打交道，它们各有什么作用?6、8086系统中的物理地址是如何得到的?假如CS=2400H，IP=2l00H，其物理地址是多少?思考题1.从时序的观点分析8088完成一次存储器读操作的过程？2.什么是8088的最大、最小模式？3.在最小模式中，8088如何产生其三总线？4.在最大模式中，为什么要使用总线控制器？思考题1.试述最小模式下读/写总线周期的主要区别。

8086微处理器的功能与结构

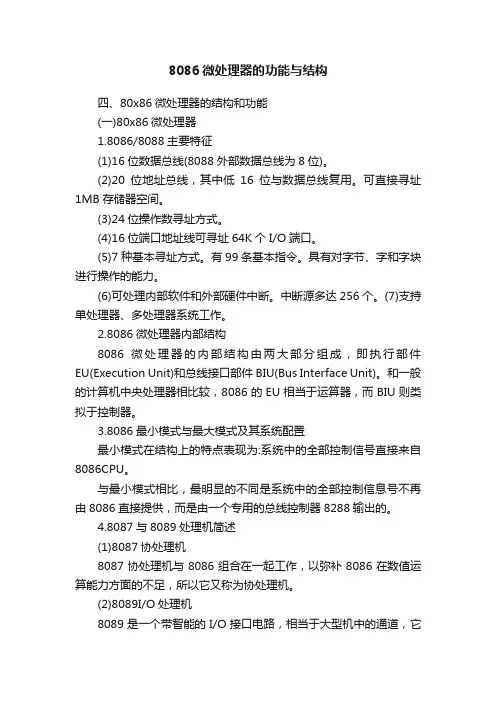

8086微处理器的功能与结构四、80x86微处理器的结构和功能(一)80x86微处理器1.8086/8088主要特征(1)16位数据总线(8088外部数据总线为8位)。
