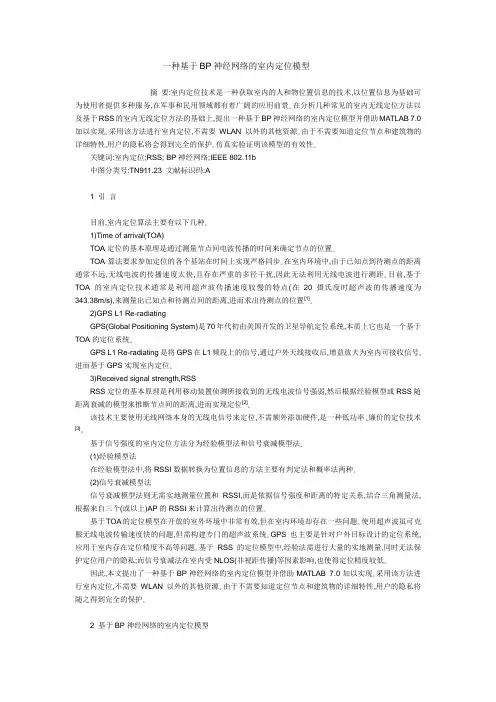

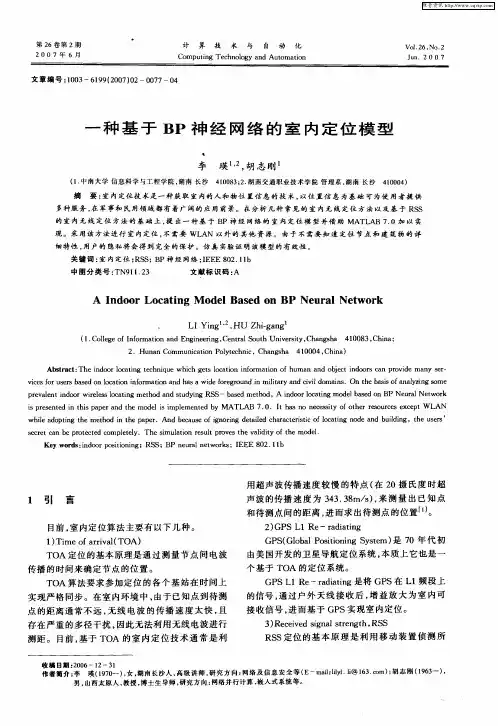

一种基于BP神经网络的室内定位模型摘要:室内定位技术是一种获取室内的人和物位置信息的技术,以位置信息为基础可为使用者提供多种服务,在军事和民用领域都有着广阔的应用前景｡在分析几种常见的室内无线定位方法以及基于RSS的室内无线定位方法的基础上,提出一种基于BP神经网络的室内定位模型并借助MATLAB 7.0加以实现｡采用该方法进行室内定位,不需要WLAN以外的其他资源｡由于不需要知道定位节点和建筑物的详细特性,用户的隐私将会得到完全的保护｡仿真实验证明该模型的有效性｡关键词:室内定位;RSS; BP神经网络;IEEE 802.11b中图分类号:TN911.23 文献标识码:A1 引言目前,室内定位算法主要有以下几种｡1)Time of arrival(TOA)TOA定位的基本原理是通过测量节点间电波传播的时间来确定节点的位置｡TOA算法要求参加定位的各个基站在时间上实现严格同步｡在室内环境中,由于已知点到待测点的距离通常不远,无线电波的传播速度太快,且存在严重的多径干扰,因此无法利用无线电波进行测距｡目前,基于TOA的室内定位技术通常是利用超声波传播速度较慢的特点(在20摄氏度时超声波的传播速度为343.38m/s),来测量出已知点和待测点间的距离,进而求出待测点的位置[1]｡2)GPS L1 Re-radiatingGPS(Global Positioning System)是70年代初由美国开发的卫星导航定位系统,本质上它也是一个基于TOA的定位系统｡GPS L1 Re-radiating是将GPS在L1频段上的信号,通过户外天线接收后,增益放大为室内可接收信号,进而基于GPS实现室内定位｡3)Received signal strength,RSSRSS定位的基本原理是利用移动装置侦测所接收到的无线电波信号强弱,然后根据经验模型或RSS随距离衰减的模型来推断节点间的距离,进而实现定位[2]｡该技术主要使用无线网络本身的无线电信号来定位,不需额外添加硬件,是一种低功率､廉价的定位技术[3]｡基于信号强度的室内定位方法分为经验模型法和信号衰减模型法｡(1)经验模型法在经验模型法中,将RSSI数据转换为位置信息的方法主要有判定法和概率法两种｡(2)信号衰减模型法信号衰减模型法则无需实地测量位置和RSSI,而是依据信号强度和距离的特定关系,结合三角测量法,根据来自三个(或以上)AP的RSSI来计算出待测点的位置｡基于TOA的定位模型在开放的室外环境中非常有效,但在室内环境却存在一些问题｡使用超声波虽可克服无线电波传输速度快的问题,但需构建专门的超声波系统｡GPS也主要是针对户外目标设计的定位系统,应用于室内存在定位精度不高等问题｡基于RSS的定位模型中,经验法需进行大量的实地测量,同时无法保护定位用户的隐私;而信号衰减法在室内受NLOS(非视距传播)等因素影响,也使得定位精度较低｡因此,本文提出了一种基于BP神经网络的室内定位模型并借助MA TLAB 7.0加以实现｡采用该方法进行室内定位,不需要WLAN以外的其他资源｡由于不需要知道定位节点和建筑物的详细特性,用户的隐私将随之得到完全的保护｡2 基于BP神经网络的室内定位模型BP神经网络通常是指基于误差反向传播算法(Backpropagation)的多层前向神经网络,目前,该算法已成为应用最为广泛的神经网络学习算法[4]｡BP神经网络采用的是并行网络结构,包括输入层､隐含层和输出层,经作用函数后,再把隐节点的输出信号传递到输出节点,最后给出输出结果｡该算法的学习过程由信息的前向传播和误差的反向传播组成｡在前向传播的过程中,输入信息从输入层经隐含层逐层处理,并传向输出层｡第一层神经元的状态只影响下一层神经元的状态｡如果在输出层得不到期望的输出结果,则转入反向传播,将误差信号(目标值与网络输出之差)沿原来的连接通道返回,通过修改各层神经元权值,使得误差均方最小｡神经网络理论已经证明BP神经网络具有强大的非线性映射能力和泛化功能,任一连续函数或映射均可采用三层网络加以实现｡计算技术与自动化2007年6月第26卷第2期李瑛等:一种基于BP神经网络的室内定位模型2.1 样本数据的采集和处理输入向量为待测点收到的来自至少三个不同位置AP的RSSI值,输出向量为待测点的坐标值(X,Y)｡样本采集在一个10mX10m的室内场地中进行｡使用3个来自SMC公司的AP和1台配置了ORiNOCO PC CARD的笔记本电脑｡AP及无线网卡符合并工作在IEEE 802.11b标准下｡笔记本电脑所使用的操作系统为RedHat Linux 9.0｡样本均匀分布在6mx6m的中心区域中｡2.2 网络结构的确定Kolmogorov定理已经证明[5],任意一连续函数可由一个三层BP 网络来实现｡虽然研究表明三层以上的BP网络可以减少隐含层节点数,提高计算效率,但在缺乏理论指导的BP网络设计中这样做容易使问题趋向复杂化｡因此选择三层BP神经网络,即只有1个隐含层的BP神经网络｡该网络输入层的节点数由输入向量的维数决定,输入向量的维数是3,所以输入层节点数确定为3个｡输出层节点数由输出向量的维数决定,这里输出节点数为2 ｡隐含层节点数的选择在BP网络设计中是一个难点,目前还没有理论上的指导｡过多的网络节点会增加训练网络的时间,也会使网络的泛化能力减弱,网络的预测能力下降｡然而网络节点过少则不能反映后续值与前驱值的相关关系,建模不充分｡经反复试验,将隐含层节点数定为30,这样形成了一个3-30-2结构的BP神经网络,如图1所示｡2.3 学习算法的选择基本BP 算法采用梯度下降法使得误差均方(mse)趋向最小,直至达到误差要求｡但在实际应用中,存在收敛速度慢､局部极值等缺点｡Matlab 7.0神经网络工具箱中提供了十多种快速学习算法,一类是采用启发式学习方法,如引入动量因子的traingdm 算法､变速率学习算法traingda ､“弹性”学习算法trainrp等;另一类采用数值优化方法,如共轭梯度学习算法traincgf 等｡本研究选择traincgf 算法｡该算法在不增加算法复杂性的前提下,可以提高收敛速度,并且可沿共扼方向达到全局最小点,较好地解决了经典BP算法所存在的收敛速度慢和可能出现局部最优解的问题｡2.4 BP神经网络的初始化､训练与仿真1)建立网络net==newff(P3,[30,2],{′tansig′,′purelin′},′traincgf′)newff()为建立BP 神经网络的函数;P3为6维矩阵,表示3维输入向量中每维输入的最小值和最大值之间的范围｡[30,2]表示隐层节点数是30,输出层节点数是2,{′tansig′,′purelin′}表示隐含层中的神经元采用tansig转换函数,输出层采用purelin函数,′traincgf′表示选择的学习算法｡2)权重和阈值初始化net==init(net)本文原文给各连接权重LW{1,1}､LW{2,1}及阈值b{1}､b{2}赋予(-1,+1)间的随机值｡3)训练[net,tr]=train(net,P,T)P为输入向量,T为目标向量,根据网络学习误差逆传递算法,利用阻尼最小二乘算法迭代,由前一次训练得到的网络权重及阈值训练得到新的网络权重及阈值｡为了使生成的BP网络对输入向量有一定的容错能力,最好的方法是既使用理想的信号又使用带有噪声的信号对网络进行训练｡具体做法是先用理想的输入信号对网络进行训练,直到起平方和误差足够小;然后,使用20组理想信号和带有噪声的信号对网络进行训练｡经过上述训练后,网络对无误差的信号也可能会采用对付带有噪声信号的办法,这样会导致很大的代价,因此,需要采用理想的向量对网络再次训练,以保证网络能对理想信号作出最好的反应｡使用函数traincgf对网络进行训练时,当网络平方和误差小于3时停止网络的训练｡训练过程中的误差变化情况如图2所示｡根据训练后的网络及输入向量进行仿真输出｡3 实验结果及分析利用训练后的BP神经网络进行了36次定位,并统计了36次定位的平均误差,结果如图3所示｡与利用信号衰减模型定位相比(如图4所示),利用BP神经网络定位具有更高的统计精度｡与信号衰减模型相比,虽然BP神经网络的模型解释直观性略有不足,但却可获得更精确的定位结果｡利用BP神经网络,虽然可解决传统处理方法所不能处理的非线性映射问题,但在实际应用中,对如何选择和确定一个合适的神经网络结构没有确切的理论指导,只能通过试验—调整—再试验的过程来确定一个合适的网络结构｡同时,BP神经网络的隐含层作用机理和隐含层节点个数的选择是BP神经网络的难点问题｡隐含层的节点个数的选择需反复进行试验,当多次输出结果在一定误差范围内时才可确定｡4 结束语本文提出了一种基于BP神经网络的室内定位模型,并在基于IEEE 802.11b标准的WLAN环境中对此模型进行了测试｡一个基于信号衰减模型的定位算法也在同样的环境中进行了测试｡对比结果表明,利用BP 神经网络进行室内定位能取得更好的定位精度｡在实验过程中,节点表现出个体差异,部分节点的定位精度始终较低｡采用其他BP神经网络参数值来进一步提高定位精度是今后进一步的研究方向｡注：本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。
