成套配电柜控制柜和动力箱安装检验批质量验收记录

成套配电柜控制柜和动力照明配电箱安装照明配电箱检验批质量验收记录照明配电箱是城市建设中不可或缺的一部分，它是用来将电力供应到建筑物的照明灯具、插座等设备的电源箱。

照明配电箱的安装和验收工作对于保障建筑物的安全和正常使用具有重要意义。

下面我们来详细描述成套配电柜、控制柜和动力、照明配电箱的安装和质量验收记录。

【安装记录】1.安装前准备1）仔细查看各种照明配电箱的规格、型号和数量，与施工图纸核对无误。

2）将成套配电柜、控制柜和动力、照明配电箱等设备存放在干燥、通风的地方，避免与湿气和腐蚀性物质接触。

3）清理施工现场，确保安装环境整洁、安全。

2.安装过程1）根据施工图纸要求，选择合适的位置进行安装，确保配电箱与配电设备之间的连接线路短、粗，防止能量损耗。

2）安装配电箱的支架或支撑架，确保箱体稳固固定。

3）将配电箱准确地固定在支架或支撑架上，并使用水平尺进行调整，确保配电箱安装水平、牢固。

4）配电箱之间的间距应符合设计要求，并保持间距均匀，便于操作和维修。

3.线路接线1）先将主开关和断路器等设备连接到电源线路。

2）根据施工图纸要求，将照明灯具、插座等设备的线路与相应的回路开关进行连接。

3）仔细检查每个接线点，确保接触良好，不得出现松动、插歪、接触不良等情况。

4.配电箱密封1）安装好所有的线路后，将配电箱的门盖严密关闭，使用密封胶条将门缝紧密封闭，防止灰尘、湿气等进入箱体。

施工单位：xxx 监理单位：xxx 建设单位：xxx工程名称：xxx 工程编号：xxx施工日期：年月日至年月日1.检验内容对成套配电柜、控制柜和动力、照明配电箱的安装质量进行验收检查。

2.检验标准根据国家相关标准和设计文件中规定的要求对照明配电箱的安装质量进行评定。

3.检验项目及结果项目名称安装要求验收结果配电箱安装位置按设计要求安装合格配电箱支架或支撑架稳固牢固合格配电箱水平调整安装水平合格配电箱间距符合设计要求合格线路接线规范密实合格密封情况密封严密合格4.检验结论经过对成套配电柜、控制柜和动力、照明配电箱的安装质量进行严格检查，各项指标均达到设计要求，安装质量良好，符合国家相关标准和设计文件的要求。

成套配电柜控制柜和动力照明配电箱安装检验批验收记录我们将按照以下步骤进行成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批验收记录。

1.验收人员准备：确保验收人员熟悉相关的安装要求和验收标准，包括相关的技术规范、图纸和设计文件。

2.安装准备：确定每个配电柜、控制柜和配电箱的位置和布局，并确保安装现场符合相关的安全要求。

安装人员应按照设计要求和施工图纸进行安装。

3.安装检查：检查每个配电柜、控制柜和配电箱的安装质量。

包括以下内容：-安装位置是否准确，间距是否符合要求。

-安装是否平整牢固，螺栓是否拧紧。

-配线槽和接线端子是否安装正确，并且接线端子是否紧固可靠。

-配电柜内部的导线是否整齐、有序，并且符合设计要求。

4.验收测试：按照设计要求进行各种功能测试和安全测试，包括以下内容：-接地测试：使用接地电阻测试仪检测所有金属部件的接地电阻，确保符合相关标准。

-对地绝缘测试：使用绝缘电阻测试仪对所有电缆进行测试，确保对地绝缘符合要求。

-过电压保护测试：对过电压保护装置进行测试，确保在发生过电压时能够及时切断电源。

-短路保护测试：对短路保护装置进行测试，确保在发生短路时能够及时切断电源。

5.验收记录：将每个配电柜、控制柜和配电箱的安装和验收结果记录在验收表中。

该记录应包括以下内容：-设备的型号、规格和数量。

-安装的日期、地点和安装人员。

-检查和测试的结果。

-验收人员的签字和日期。

6.验收报告：根据以上记录，编写验收报告，对整个安装过程进行总结和评价。

报告应包括以下内容：-安装质量的总体评价。

-安装过程中出现的问题和处理方法。

-各个配电柜、控制柜和配电箱的详细检查和测试结果。

-验收人员的建议和意见。

以上是成套配电柜、控制柜和动力、照明配电箱安装检验批验收记录的一般步骤和要点。

根据具体的项目和要求，还可以根据需要增加其他的检查和测试内容。

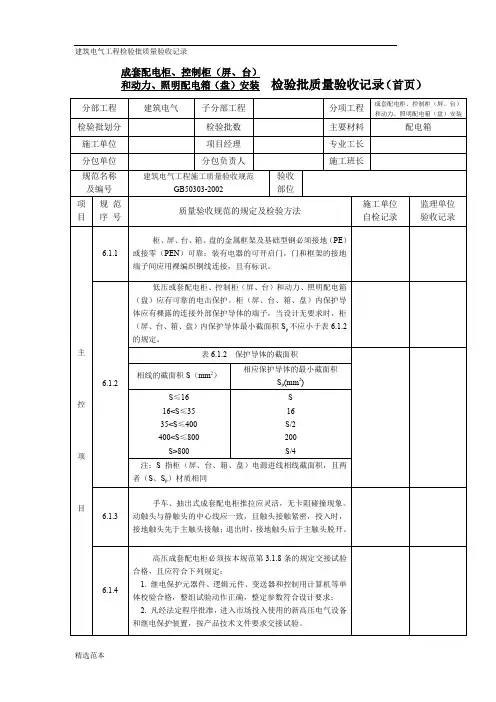

检验批质量验收记录（首页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
建筑电气工程检验批质量验收记录
检验批质量验收记录（中1页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（中2页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（尾页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
注：1.规范中黑体字为强制性条文。

2.检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
