灯具设备规格书-景观灯

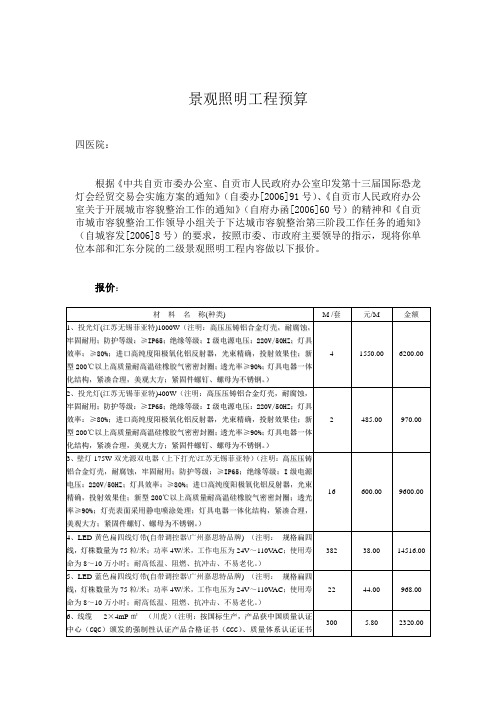

景观照明工程预算
四医院：
根据《中共自贡市委办公室、自贡市人民政府办公室印发第十三届国际恐龙灯会经贸交易会实施方案的通知》（自委办[2006]91号）、《自贡市人民政府办公室关于开展城市容貌整治工作的通知》（自府办函[2006]60号）的精神和《自贡市城市容貌整治工作领导小组关于下达城市容貌整治第三阶段工作任务的通知》（自城容发[2006]8号）的要求，按照市委、市政府主要领导的指示，现将你单位本部和汇东分院的二级景观照明工程内容做以下报价。

报价：
自贡市雅洁物业工程管理有限公司
2007-01-16。

L11产品规格书产品概述应用环境：室内、户外产品尺寸图（单位：mm）L11线条灯是专为户外景观亮化设计的一款小功率LED 条形产品。

采用航空级6063挤压铝外壳，阻燃塑胶PC端盖，通过高导热耐候PU胶灌封防水；灯条体积小，外观精致；灯条间通过国标定制柔性线缆连接；产品长度、顔色可定制，能适应大曲线或曲面的安装；适用于建筑物立面轮廓勾边，内外表面装饰亮化。

产品特点：★新一代T T L串行技术设计★标准D M X512控制协议★行业领先的无线扣式防拽连接设计★高导热胶全灌封防水设计★户外防雷及静电（E S D）专用防护设计★产品的上盖可选：支持P C透明或乳白弧盖★产品采用独创的隐藏式安装滑块★支持R G B/W电流单独可调（低亮高灰）技术参数产品选型表基 本 参 数 色 彩/灰 度 RGB/W 各256级灰度； 光 源 类 型 3535 /5050 /2835 光 源 数 量48-72pcs/米 (0.25米-1米，长度可以按要求定制)材 质 铝喷涂外壳 / 阳极氧化 + 光学PC 罩寿 命 50,000h 重 量 710g/米 光 电 参 数 工 作 电 压 DC24V最 大 功 率 12-20W/米 RGB 光 强 180cd/米白 光 360cd/米 光 束 角 30° / 45° / 60° / 90° / 120°电 气 等 级 III 类其 它 参 数 工 作 温 度 -20°C to 50°C 储 存 温 度 -40°C to 70°C 防 护 等 级IP66配光曲线规格型号 光源 数量 光源类型 颜色控制类型 DC 工作电压 功率 白色 光强 DA028-48AT 48PCS 3535 RGB/W 单线串行TTL 24V 12W 120cd DA028-48AD 48PCS 3535 RGB/W DMX512 24V 12W 120cd DA028-48XD 48PCS 5050 RGBW DMX512 24V 15W 180cd DA028-48CN 48PCS 3535 2835 W 无控制 24V 12W 240cd DA028-60AT 60PCS 3535 RGB/W 单线串行TTL 24Vz 15W 150cd DA028-60AD 60PCS 3535 RGB/W DMX512 24V 15W 150cd DA028-60XD 60PCS 5050 RGBW DMX512 24V 20W 225cd DA028-60CN 60PCS 3535 2835 W 无控制 24V 15W 300cd DA028-72AT 72PCS 3535 RGB/W 单线串行TTL 24V 18W 180cd DA028-72AD 72PCS 3535 RGB/W DMX512 24V 18W 180cd DA028-72CN72PCS3535 2835W无控制24V18W360cd安装件外观尺寸安装底座尺寸图（单位mm）；固定式安装底座安装方式示意：①安装载体钻孔,装膨胀胶塞：在载体上按灯具安装位置做好记号，并钻孔(建议用6mm钻头）；把膨胀胶塞用锤子敲入钻孔里（注：胶塞不可松动）；②固定灯具安装底座：将灯具安装底座孔位对准膨胀胶塞孔，选用合适的自攻螺丝将灯具安装底座固定到安装载体上；③灯具安装：将灯具对准灯具安装底座，并扣到灯具安装底座上；④灯具加固,完成安装：装好灯具后，从侧下边打两个自攻螺丝将型材上盖与型材安装底座固定在一起，防止型材上盖坠落。

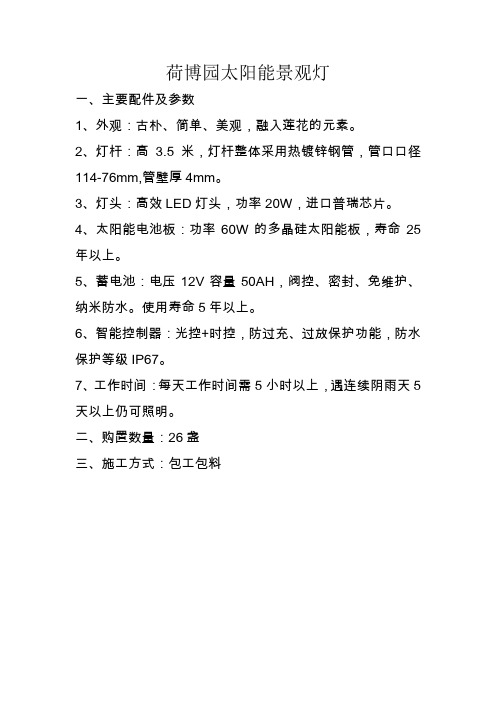

荷博园太阳能景观灯
一、主要配件及参数
1、外观：古朴、简单、美观，融入莲花的元素。

2、灯杆：高3.5米，灯杆整体采用热镀锌钢管，管口口径114-76mm,管壁厚4mm。

3、灯头：高效LED灯头，功率20W，进口普瑞芯片。

4、太阳能电池板：功率60W的多晶硅太阳能板，寿命25年以上。

5、蓄电池：电压12V容量50AH，阀控、密封、免维护、纳米防水。

使用寿命5年以上。

6、智能控制器：光控+时控，防过充、过放保护功能，防水保护等级IP67。

7、工作时间：每天工作时间需5小时以上，遇连续阴雨天5天以上仍可照明。

二、购置数量：26盏
三、施工方式：包工包料。

广州鸿利光电股份有限公司(花都湖项目)产品规格书莱帝亚天娜LED庭院灯编制：校对：审核：批准：2013-07-15发布2013-07-16实施修改记录表修改记录表版本号修改原因修改内容摘要修改人修改日期执行日期备注A一、灯具布局方法：产品规格书SPECIFICATION FOR APPROVAL产品图片客户名称CUSTOMER NAME: 花都湖公园项目部产品名称PRODUCT NAME: 天娜LED庭院灯产品型号PRODUCT TYPE: LEDIA0104使用前请阅读此规格书Please read this specification before using二、产品描述Features：1、莱帝亚天娜LED庭院灯是与西班牙设计师合作研发的景观照明产品，外观独特，简洁时尚，造形美观。

2、独特的飞碟式镂空结构设计，虚实结合，散热结构与光源一体化设计，能有效解决LED散热问题，发光的几何形状同时营造出特有的景观线条。

3、单灯使用，也可灵活高低组合，创新与腾飞在光与影的配合中完美融合。

4、灯具设计出光均匀柔和，采用泛光照明，解决了使用透镜造成的亮点效果。

根椐不同的使用环境,可采用不同的高度，使用不同的颜色出光罩。

5、该产品安装维护简单方便，电器外置于灯杆检修门内，一切的设计更具人性化。

6、该产品可实现远程智能控制；7、智能分时段进行控制光输出，实现产品精细节能；8、一体化散热设计，保证光源正常工作时不超过70度；9、采用增加扩散剂的透光罩，使灯具出光更均匀；10、多种配光选择可满足装饰性照明或功能性照明；11、该产品使用了著名光源品牌（HONGLI);应用范围Applications：适用于庭院小区，花园广场、城市街道等场所。

花都湖广场和停车场。

三、技术参数Technical parameter:(Ta=25℃)序号Number 项目Item参数Parameter1 工作电压IInput VoltageAC100-240V2 额定功耗Power Consumption80W3 功率因数Power Factor85%4 光源色温Color Temperature5500K5 光通量Luminous Flux7200.06 显色指数RaColor IndexRa<757 发光角度Maximum Candela Angle1208 使用寿命Life Span3万小时9 工作环境温度Operating Temperature-20℃-60℃10灯具材质压铸铝11 净重Weight暂无12表面处理金属保护神氟碳漆13 整灯发光效率System luminous efficiency60%14 IP防护等级IP ClassIP6515 安装方式Fixing Ways底盘安装16 建议安装高度Propositional Height4.5-5.5M备注:以上参数为基本参数,详细参数以具体各型号产品测试值为准。

桐庐规划展示馆室外灯具图册（2016.05.20）技术参数规格书灯具说明光源配置灯具尺寸示意图灯具名称庭院灯输入电压AC220V推荐品牌防护等级IP65光源LED防触电保护等级Class I显色指数≥70工作坏境-20°~ +55°灯具材质铝光源色温4100K 灯具功率48W额定寿命 50000h灯具描述灯头为铝压铸，直径500mm，灯杆为直径89mm 镀锌钢管，高度4.5m。

表面经静电喷涂，抗紫外线，附着力好，不褪色，抗酸碱侵蚀。

塑粉、电线均符合国际环保标准（ROHS指令）技术参数规格书灯具说明光源配置灯具尺寸示意图灯具名称地面草坪灯输入电压AC220V推荐品牌防护等级IP65光源LED防触电保护等级Clas s I显色指数≥70工作坏境-20°~ +55°灯具材质铝光源色温4000K 灯具功率8W额定寿命 50000h灯具描述灯头为铝压铸，高160mm，灯杆高600mm，表面经静电喷涂，抗紫外线，附着力好，不褪色，抗酸碱侵蚀，塑粉、电线均符合国际环保标准（ROHS指令）。

技术参数数规格书灯具说明光源配置灯具尺寸示意图灯具名称屋顶花园草坪灯输入电压AC220V推荐品牌防护等级IP65光源LED防触电保护等级Class I显色指数≥70工作坏境-20°~ +55°灯具材质铝光源色温4000K 灯具功率8W额定寿命 50000h灯具描述灯头为铝压铸，表面经静电喷涂，抗紫外线，附着力好，不褪色，抗酸碱侵蚀，塑粉、电线均符合国际环保标准（ROHS指令）。

灯高300mm，灯头直径200mm。

技术参数规格书灯具说明光源配置灯具尺寸示意图灯具名称壁灯输入电压AC220V推荐品牌防护等级IP65光源LED防触电保护等级Class I显色指数≥70工作坏境-20°~ +55°灯具材质铝光源色温3000K 灯具功率2x12W额定寿命 50000h灯具描述灯头为铝压铸，表面经静电喷涂，抗紫外线，附着力好，不褪色，抗酸碱侵蚀，塑粉、电线均符合国际环保标准（ROHS指令）。

舟山网新建筑泛光照明设计方案灯具规格书投光灯技术参数规格书灯具说明光源配置灯具外观示意图灯具名称LED投光灯输入电压AC220V防护等级IP66光源类型LED光束角30°光源数量36参考尺寸1000*63*57mm灯具数量92灯具材质铝挤型灯体，阳极氧化处理。

光色4200K灯具功率48W寿命≥30000H灯具描述灯体：铝挤型灯体，阳极氧化处理。

表面高压聚酯粉体涂装，导光系统：6mm钢化玻璃。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑顶部内透。

灯具推荐品牌华艺、磊明、中博、AD、传凯像素灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED像素灯输入电压DC24V防护等级IP66光源类型LED光束角110°光源数量48参考尺寸1000*31*42mm灯具数量1896灯具材质航空铝，挤出成型，表面阳极氧化。

色温RGB灯具功率18W寿命≥30000H灯具描述灯体：航空铝，挤出成型，表面阳极氧化，表面高压聚酯粉体涂装。

导光系统：透明PC外罩。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑立面。

灯具推荐品牌华艺、磊明、中博、AD、传凯投光灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称投光灯输入电压AC220V防护等级IP65光源类型金卤光束角8°光源数量1参考尺寸Φ273*351*405mm 灯具数量64灯具材质高压铸铝灯体。

4mm钢化玻璃。

色温3000K灯具功率150W寿命≥10000H灯具描述灯体：高压铸铝灯体，反光器阳极氧化处理。

导光系统：4mm钢化玻璃。

耐温差230℃。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑底部，投射于建筑格栅。

灯具推荐品牌华艺、胜亚AVS、AD、洗墙灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED洗墙灯输入电压DC24V防护等级IP65光源类型LED光束角15°光源数量144参考尺寸1000*30*30mm灯具数量906灯具材质灯体材质为6030铝，铝挤型灯体，抗腐蚀.色温3000K灯具功率15W寿命≥20000H灯具描述采用硅胶灌注灯具，使灯体内部整体电路封闭，材质为6030铝，铝挤型灯体，抗腐蚀，表面高压聚酯粉体涂装芯片：PHILIPS/CREE/OSRAM灯具安装于3#~8#楼建筑顶部，洗亮建筑顶部飘檐。

景观灯参数要求
1、高度：3.5米
2、光源：配备双端节能灯，品牌为飞利浦，功率为2*23W
3、反光器：高纯铝板拉伸成型，表面阳极氧化处理
4、外壳：铝合金压铸成型,表面喷户外专用塑粉，具有中国元素的古典中国红。

5、灯具透光罩：PMMA材质，不易褪色。

6、密封件：耐高温硅胶垫，防水、防尘。

6、灯杆内连接线型号规格：BV—2×6，BV—2×4
8、防触电保护等级：1类
具体说明如下：
1、灯杆质量符合Q/320282FBN001-2000标准，主杆采用壁厚为3mm的Φ89管加工制作。

2、灯杆直度为1/1000。

不圆度不大于1mm。

3、灯杆门为原板等离子切割，采用专用夹具，小缝隙高精度加工。

灯门内设用接地垫片。

4、法兰安装采用压制加工，保证其精度。

5、灯杆及铁制件采用热镀锌处理，锌层不小于8um,附着力达到QB1551-1992标准。

6、灯具表面喷塑处理，质量稳定，不退色，不脱落，附着力好。

7、灯具灯体为铝浇铸而成，经过打磨后表面喷塑处理。

8、底座为铝浇铸成型，经打磨后表面喷塑处理。

9、所有紧固件均为不锈钢。

10、初期需求数量400支。

以上为我方初步参数要求，潜在供应商的灯具如有参数变化，报价时请做好标注。

注：灯具在施工前需提供样品交设计单位与业主单位审核，通过后方可实施。

灯具类型 LED 线性地埋灯 安装方式 地埋式安装光源种类 LED 推荐品牌型号灯具尺寸使用光源电压 DC24V光源品牌:Lumiled, Osram, Nichia总功率21W备注及配件：灯具需实品送审灯具需现场试灯 1、IP 防护等级67以上,满足地埋安装的使用需求；2、面盖：304耐腐蚀不锈钢；灯壳：6063合金铝；螺钉：不锈钢内六角螺丝；表面玻璃：12mm 厚强化安全玻璃；密封圈和垫圈：耐水蒸气硅胶；3、灯壳/预埋件：机械性和化学性防腐蚀处理，抗紫外线聚酯粉，户外等级喷涂系统，200℃热固化，面盖：机械加工的不锈钢。

4、LED 光源发光束角为30°，灯具内板可调节角度，灯具最终为非对称配光。

5、电子驱动，内置DMX512控制模组，适合任何完整版DMX512系统的接入和控制。

6、灯具R/G/B 控制不得小于每米6段。

7、双进双出接线方式，控制线和电源线分置。

外置开关电源，外置控制系统。

8、灯具点亮六小时后灯具表面温度于常温（摄氏25度）不得高于摄氏40度。

9、灯具之制造厂商需要提供LED 光源（Diod ）原厂出据之100，000小时寿命曲线图。

10、所有LED 光源需为同一厂家同一批次产品，色差必须控制在50K 以内，保证人眼看不出有色差区别。

注：灯具在施工前需提供样品交设计单位与业主单位审核，通过后方可实施。

灯具类型 LED 洗墙灯 安装方式 嵌入式安装光源种类 LED 推荐品牌型号灯具尺寸使用光源电压 220V光源品牌:Lumiled, Osram, Nichia总功率36W备注及配件：灯具需实品送审灯具需现场试灯1、LED 数量：36颗；LED 光色：白色 4200k ；单颗功率：1W ；单颗LED ；2、灯具材质：压铸铝；灯具颜色：黑色；3、灯具尺寸：278*288*100mm 灯具规格尺寸控制在±5MM ；4、防护等级：IP67；5、使用寿命：30000小时；6、灯体为铝压铸成型，高亮LED 芯片，防眩光透镜，进口导热硅胶，6MM 钢化玻璃面盖，底部独立电源设计，便于维护，使用寿命更长。

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。
