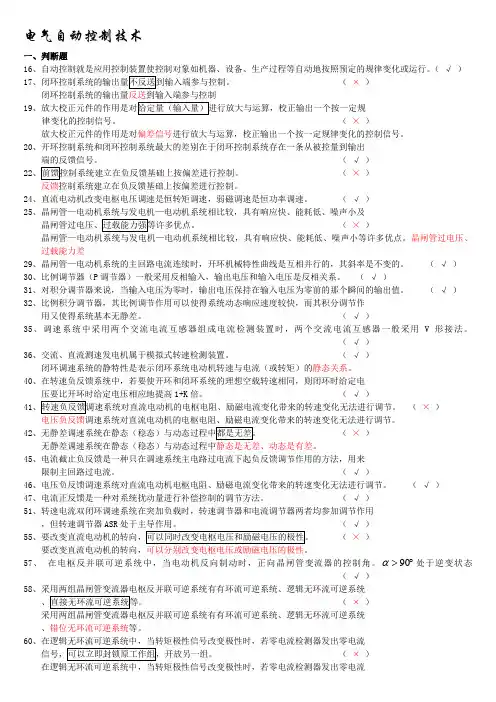

电气自动控制技术一、判断题16、自动控制就是应用控制装置使控制对象如机器、设备、生产过程等自动地按照预定的规律变化或运行。
（ √ ）17 （ × ） 闭环控制系统的输出量反送到输入端参与控制19律变化的控制信号。
（ × ）放大校正元件的作用是对偏差信号进行放大与运算，校正输出一个按一定规律变化的控制信号。
20、开环控制系统和闭环控制系统最大的差别在于闭环控制系统存在一条从被控量到输出端的反馈信号。
（ √ ）22 （ × ）反馈控制系统建立在负反馈基础上按偏差进行控制。
24、直流电动机改变电枢电压调速是恒转矩调速，弱磁调速是恒功率调速。
（ √ ）25、晶闸管—电动机系统与发电机—电动机系统相比较，具有响应快、能耗低、噪声小及（ × ）晶闸管—电动机系统与发电机—电动机系统相比较，具有响应快、能耗低、噪声小等许多优点。
晶闸管过电压、过载能力差29、晶闸管—电动机系统的主回路电流连续时，开环机械特性曲线是互相并行的，其斜率是不变的。
（ √ ）30、比例调节器（P 调节器）一般采用反相输入，输出电压和输入电压是反相关系。
（ √ ）31、对积分调节器来说，当输入电压为零时，输出电压保持在输入电压为零前的那个瞬间的输出值。
（ √ ）32、比例积分调节器，其比例调节作用可以使得系统动态响应速度较快，而其积分调节作用又使得系统基本无静差。
（ √ ）35、调速系统中采用两个交流电流互感器组成电流检测装置时，两个交流电流互感器一般采用V 形接法。
（ √ ）36、交流、直流测速发电机属于模拟式转速检测装置。
（ √ ）闭环调速系统的静特性是表示闭环系统电动机转速与电流（或转矩）的静态关系。
40、在转速负反馈系统中，若要使开环和闭环系统的理想空载转速相同，则闭环时给定电压要比开环时给定电压相应地提高1+K 倍。
（ √ ）41 （ × ） 电压负反馈调速系统对直流电动机的电枢电阻、励磁电流变化带来的转速变化无法进行调节。
页眉内容维修电工（高级）1+X职业技能鉴定考核指导手册试题（参考答案）电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
（√） 02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
（√） 03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
（√） 04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
（√） 05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
（√） 06、在反馈电路中反馈量是交流分量的称为交流反馈。
（√） 07、在反馈电路中反馈量是直流分量的称为直流反馈。
（√） 08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
（×）要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
（×） 射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数。
（×）采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
（√）12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
（×）交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
（√）14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
（×） 为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为(1)f A F（√） 16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
（×）17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等（√）18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。

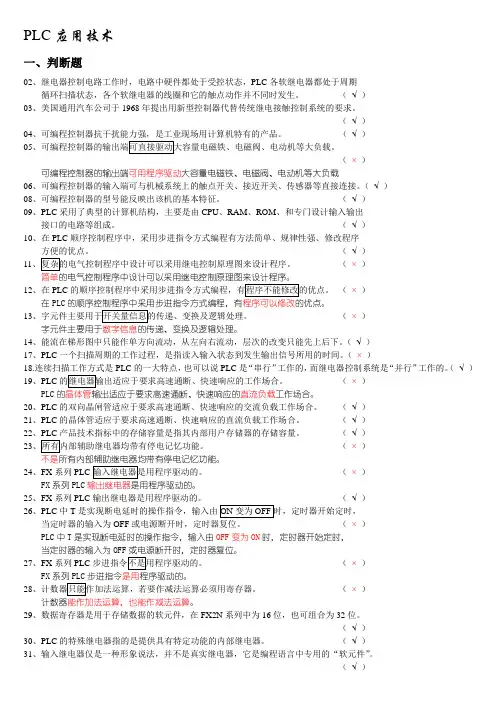

PLC应用技术一、判断题02、继电器控制电路工作时，电路中硬件都处于受控状态，PLC各软继电器都处于周期循环扫描状态，各个软继电器的线圈和它的触点动作并不同时发生。
（√）03、美国通用汽车公司于1968年提出用新型控制器代替传统继电接触控制系统的要求。
（√）04（√）05（×）可编程控制器的输出端可用程序驱动大容量电磁铁、电磁阀、电动机等大负载06、可编程控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。
（√）08、可编程控制器的型号能反映出该机的基本特征。
（√）09、PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM、和专门设计输入输出接口的电路等组成。
（√）10、在PLC顺序控制程序中，采用步进指令方式编程有方法简单、规律性强、修改程序方便的优点。
（√）11（×）简单的电气控制程序中设计可以采用继电控制原理图来设计程序。
12、在PLC（×）在PLC的顺序控制程序中采用步进指令方式编程，有程序可以修改的优点。
13（×）字元件主要用于数字信息的传递、变换及逻辑处理。
14、能流在梯形图中只能作单方向流动，从左向右流动，层次的改变只能先上后下。
（√）17、PLC一个扫描周期的工作过程，是指读入输入状态到发生输出信号所用的时间。
（×）18.PLC的一大特点，也可以说PLC是“串行”工作的，而继电器控制系统是“并行”工作的。
（√）19、PLC（×）PLC的晶体管输出适应于要求高速通断、快速响应的直流负载工作场合。
20、PLC的双向晶闸管适应于要求高速通断、快速响应的交流负载工作场合。
（√）21、PLC的晶体管适应于要求高速通断、快速响应的直流负载工作场合。
（√）22（√）23（×）不是所有内部辅助继电器均带有停电记忆功能。
24、FX系列PLC（×）FX系列PLC输出继电器是用程序驱动的。
25、FX系列PLC输出继电器是用程序驱动的。
维修电工（高级）1+X职业技能鉴定考核指导手册试题（参考答案）2012年7月1+X 职业技能鉴定考核指导手册试题答案1电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
（ √ ） 02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
（ √ ） 03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
（ √ ） 04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
（ √ ） 05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
（ √ ） 06、在反馈电路中反馈量是交流分量的称为交流反馈。
（ √ ） 07、在反馈电路中反馈量是直流分量的称为直流反馈。
（ √ ） 08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
（ × ） 要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
（ × ） 射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数。
（ × ） 采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
（ √ ） 12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
（ × ） 交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
（ √ ） 14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
（ × ） 为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为(1)f A F （ √ ）16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路（ × ）17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等 （ √ ）18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。
电子技术导言一、模块/设备的检查 1、对于运放的简单检测对于电子技术这门考试，接线非常重要，如果运放损坏了，则影响接线成绩。
所以，在条件允许，时间充足的时候，事先对运放做一个检测，是一个比较好的选择。
完成如图1所示的接线，将示波器的CH 1接在o U 端。
接通电源，通过改变滑动变阻器的阻值，如果发现示波器中的波形没有发生改变，则表明该运放已经损坏。
-++8+12V-12V75KU O图12、按考题的种类，选择需要的模块。
在天山路那里，通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。
二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。
这样，便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。
每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。
3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。
4、要熟悉在电脑屏幕上看电路图，通常练习是拿着图纸，这样接起来或许是出于习惯了，考试那天，电路图是在电脑上的，要熟悉和适应。
三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。
2、按钮三个下，其他一律弹出。
三个分别为CH1的DC；CH2的DC；触发自动项。
3、旋钮三个右，也就是三个微调要旋到底。
通过以上三步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。
所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。
示波器实物图如图2所示。
图2中最上方的是信号发生器，天山路电子技术考试中的信号发生器已经改为数字式了，不是图上的这个了。
下方的示波器还是一样的。
图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（5V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。

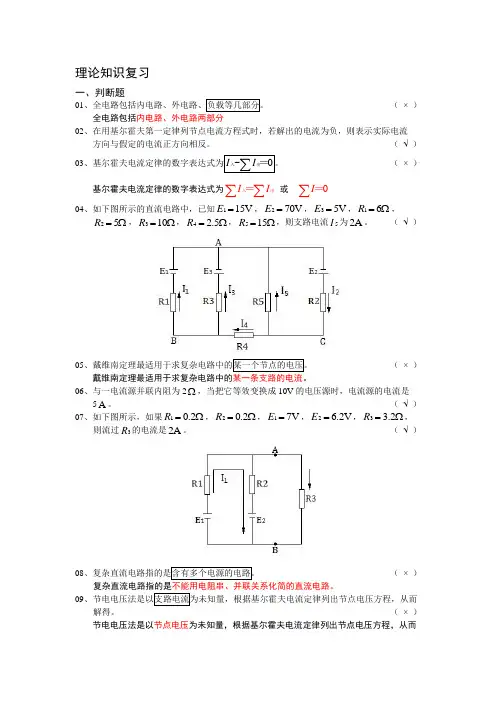

理论知识复习一、判断题01、全电路包括内电路、外电路、负载等几部分。
（ × ） 全电路包括内电路、外电路两部分02、在用基尔霍夫第一定律列节点电流方程式时，若解出的电流为负，则表示实际电流 方向与假定的电流正方向相反。
（ √ ） 03、基尔霍夫电流定律的数字表达式为0I I ∑入出-＝。
（ × ） 基尔霍夫电流定律的数字表达式为I I ∑∑入出＝ 或 0I ∑＝04、如下图所示的直流电路中，已知115V E =，270V E =，35V E =，16R =Ω，25R =Ω，310R =Ω，4 2.5R =Ω，515R =Ω，则支路电流5I 为2A 。
（ √ ）05、戴维南定理最适用于求复杂电路中的某一个节点的电压。
（ × ）戴维南定理最适用于求复杂电路中的某一条支路的电流。
06、与一电流源并联内阻为2Ω，当把它等效变换成10V 的电压源时，电流源的电流是5A 。
（ √ ） 07、如下图所示，如果10.2R =Ω，20.2R =Ω，17V E =，2 6.2V E =，3 3.2R =Ω，则流过3R 的电流是2A 。
（ √ ）08、复杂直流电路指的是含有多个电源的电路。
（ × ）复杂直流电路指的是不能用电阻串、并联关系化简的直流电路。
09、节电电压法是以支路电流为未知量，根据基尔霍夫电流定律列出节点电压方程，从而解得。
（ × ） 节电电压法是以节点电压为未知量，根据基尔霍夫电流定律列出节点电压方程，从而解得。
10、正弦交流电压100sin(62860)V U t =+︒，它的频率为100Z H 。
（ √ ） 2f ωπ=62862810022 3.14 6.28f ωπ====⨯Z H 11、正弦量中用相量形式表示在计算时要求的幅角相同。
（ × ）正弦量中用相量形式表示在计算时要求的频率相同。
12、如下图所示的正弦交流电角频率为3.14 rad /s 。

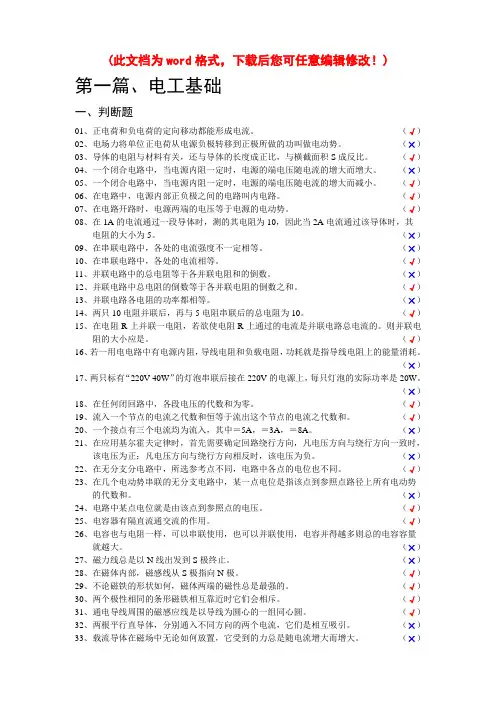

(此文档为word格式，下载后您可任意编辑修改！)第一篇、电工基础一、判断题01、正电荷和负电荷的定向移动都能形成电流。
（√）02、电场力将单位正电荷从电源负极转移到正极所做的功叫做电动势。
（×）03、导体的电阻与材料有关，还与导体的长度成正比，与横截面积S成反比。
（√）04、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而增大。
（×）05、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而减小。
（√）06、在电路中，电源内部正负极之间的电路叫内电路。
（√）07、在电路开路时，电源两端的电压等于电源的电动势。
（√）08、在1A的电流通过一段导体时，测的其电阻为10，因此当2A电流通过该导体时，其电阻的大小为5。
（×）09、在串联电路中，各处的电流强度不一定相等。
（×）10、在串联电路中，各处的电流相等。
（√）11、并联电路中的总电阻等于各并联电阻和的倒数。
（×）12、并联电路中总电阻的倒数等于各并联电阻的倒数之和。
（√）13、并联电路各电阻的功率都相等。
（×）14、两只10电阻并联后，再与5电阻串联后的总电阻为10。
（√）15、在电阻R上并联一电阻，若欲使电阻R上通过的电流是并联电路总电流的。
则并联电阻的大小应是。
（√）16、若一用电电路中有电源内阻，导线电阻和负载电阻，功耗就是指导线电阻上的能量消耗。
（×）17、两只标有“220V 40W”的灯泡串联后接在220V的电源上，每只灯泡的实际功率是20W。
（×）18、在任何闭回路中，各段电压的代数和为零。
（√）19、流入一个节点的电流之代数和恒等于流出这个节点的电流之代数和。
（√）20、一个接点有三个电流均为流入，其中＝5A，＝3A，＝8A。
（×）21、在应用基尔霍夫定律时，首先需要确定回路绕行方向，凡电压方向与绕行方向一致时，该电压为正；凡电压方向与绕行方向相反时，该电压为负。
维修电工(初级) 第一篇、电工基础一、判断题01、正电荷和负电荷的定向移动都能形成电流。
（√）02、电场力将单位正电荷从电源负极转移到正极所做的功叫做电动势。
（×）03、导体的电阻与材料有关，还与导体的长度成正比，与横截面积S成反比。
（√）04、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而增大。
（×）05、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而减小。
（√）06、在电路中，电源内部正负极之间的电路叫内电路。
（√）07、在电路开路时，电源两端的电压等于电源的电动势。
（√）08、在1A的电流通过一段导体时，测的其电阻为10Ω，因此当2A电流通过该导体时，其电阻的大小为5Ω。
（×）09、在串联电路中，各处的电流强度不一定相等。
（×）10、在串联电路中，各处的电流相等。
（√）11、并联电路中的总电阻等于各并联电阻和的倒数。
（×）12、并联电路中总电阻的倒数等于各并联电阻的倒数之和。
（√）13、并联电路各电阻的功率都相等。
（×）14、两只10Ω电阻并联后，再与5Ω电阻串联后的总电阻为10Ω。
（√）15、在电阻R上并联一电阻，若欲使电阻R上通过的电流是并联电路总电流的13。
则并联电阻的大小应是12R。
（√）16、若一用电电路中有电源内阻，导线电阻和负载电阻，功耗就是指导线电阻上的能量消耗。
（×）17、两只标有“220V 40W”的灯泡串联后接在220V的电源上，每只灯泡的实际功率是20W。
（×）18、在任何闭回路中，各段电压的代数和为零。
（√）19、流入一个节点的电流之代数和恒等于流出这个节点的电流之代数和。
（√）20、一个接点有三个电流均为流入，其中1I＝5A，2I＝3A，3I＝8A。
（×）21、在应用基尔霍夫定律时，首先需要确定回路绕行方向，凡电压方向与绕行方向一致时，该电压为正；凡电压方向与绕行方向相反时，该电压为负。
1.1.1 1#虚线框电路工作原理分析1#虚线框中的电路系主轴电机M1的主电路。
三相电源经QF1开关控制,FU2为短路保护, KM1作正转控制接触器,由SA4选择转向，由FR1作过载保护，经FR1后，三相电源送入主轴电机M1的绕组中，主轴电机M1运行。
KM2为反接制动接触器R1、R2 串入KM2和电机之中,作用是限制制动电流。
1.1.1 2#虚线框电路工作原理分析2#虚线框中的电路系为进给电机M2的主电路。
由KM3和KM4实现进给电机M2的正反转，从而实现工作台向左，上后及右，下前的进给运动，由FR2作过载保护KM5是快进电磁吸铁YA的控制接触器,工作台快进是在进给电机工作状态下实现的。
1.1.1 3#虚线框电路工作原理分析3#虚线框中的电路系主轴运行的控制电路。
1、主轴冲动: 操作主轴冲动手柄, 压合SQ7使KM2点动具体回路如下:5---SQ7-1---7---KM1---8---KM2线圈---02、主轴启动; 主轴启动为两地控制,分别按合SB3或SB4使KM1 得电, 具体回路如下:5---SQ7-2---9---SB1-2---11SB2-2---12---SB3或SB4---13---KM2---14---KM1线圈---03、主轴制动: 主轴制动按停止按SB1或SB2 , KM1失电,KM2 得电，当转速过零时KM2失电制动结束。
具体回路如下:5---SQ7-2---9--- SB1-1或SB2-1---10---SR1-1或SR2-1---KM1---8---KM2线圈---01.1.1 4#虚线框电路工作原理分析4#虚线框中的电路系为工作台进给控制电路工作台进给控制应该在主轴运行状态下进行的。
1、进给冲动：操作进给冲动手柄,压合SQ6使KM4点动具体回路如下:15---SA1-3---22---SQ2-2---23---SQ1-2---20---SQ3-2---19---SQ4-2---16 ---SQ6-1---17 ---KM3---18--- KM4线圈---02、工作台向左操作进给手柄,压合SQ1-1使KM4得电实现工作台向左15---SQ6-2---16---SQ4-2---19---SQ3-2---20---SA1-1---21---SQ1-1---17---KM3---18---KM4线圈---03、工作台向右操作进给手柄,压合SQ2-1使KM3得电实现工作台向右15---SQ6-2---16---S4-2---19---SQ3-2---SA1-1---2---1SQ2-1---24---KM4 ---25---KM3线圈---04、工作台向上后操作进给手柄,压合SQ3-1使KM4得电实现工作台向上后15---SA1-3---22---SQ2-2---23---SQ1-2---20---SA1-1---21---SQ3-1---17---KM3---18---KM4线圈---05、工作台向下前操作进给手柄,压合SQ4-1使KM3得电实现工作台向下前15---SA1-3---22---SQ2-2---23---SQ1-2---20---SA1-1---21---SQ4-1---24---KM4---25---KM3线圈---06、园工作台：在主轴电动机启动运转后，转换AS1开关的位置可启动圆工作台运转具体回路：15→SQ6-2→16→SQ4-2→19→SQ3-2→20→SQ1-2→23→SQ2-2→22→SA1-2→17→KM3→18→KM4线圈→01.2.1 1#虚线框电路工作原理分析1#虚线框中的电路系主轴电机M1的主电路。

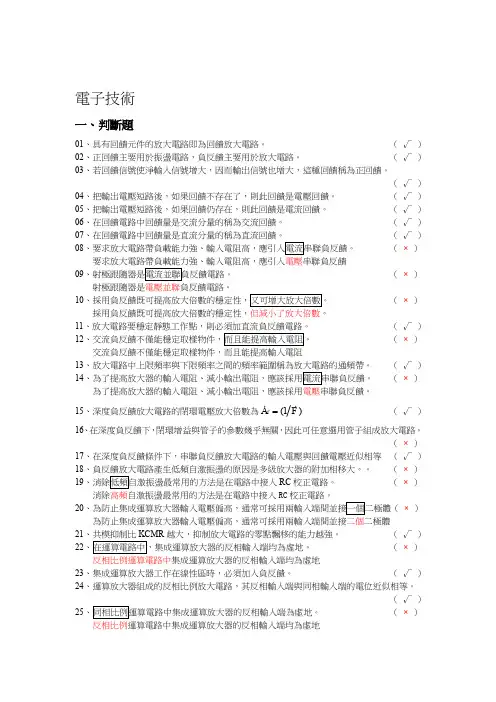

電子技術一、判斷題01、具有回饋元件的放大電路即為回饋放大電路。
（ √ ） 02、正回饋主要用於振盪電路，負反饋主要用於放大電路。
（ √ ） 03、若回饋信號使淨輸入信號增大，因而輸出信號也增大，這種回饋稱為正回饋。
（ √ ） 04、把輸出電壓短路後，如果回饋不存在了，則此回饋是電壓回饋。
（ √ ） 05、把輸出電壓短路後，如果回饋仍存在，則此回饋是電流回饋。
（ √ ） 06、在回饋電路中回饋量是交流分量的稱為交流回饋。
（ √ ） 07、在回饋電路中回饋量是直流分量的稱為直流回饋。
（ √ ）08 （ × ） 要求放大電路帶負載能力強、輸入電阻高，應引入電壓串聯負反饋09 （ × ） 射極跟隨器是電壓並聯負反饋電路。
10 （ × ） 採用負反饋既可提高放大倍數的穩定性，但減小了放大倍數。
11、放大電路要穩定靜態工作點，則必須加直流負反饋電路。
（ √ ）12 （ × ） 交流負反饋不僅能穩定取樣物件，而且能提高輸入電阻13、放大電路中上限頻率與下限頻率之間的頻率範圍稱為放大電路的通頻帶。
（ √ ）14 （ × ） 為了提高放大器的輸入電阻、減小輸出電阻，應該採用電壓串聯負反饋。
15、深度負反饋放大電路的閉環電壓放大倍數為(1)f A F （ √ ）16、在深度負反饋下，閉環增益與管子的參數幾乎無關，因此可任意選用管子組成放大電路。
（ × ）17、在深度負反饋條件下，串聯負反饋放大電路的輸入電壓與回饋電壓近似相等 （ √ ）18、負反饋放大電路產生低頻自激振盪的原因是多級放大器的附加相移大。
（ × ）19RC 校正電路。
（ × ） 消除高頻自激振盪最常用的方法是在電路中接入RC 校正電路。
20 × ） 為防止集成運算放大器輸入電壓偏高，通常可採用兩輸入端間並接二個二極體21、共模抑制比KCMR 越大，抑制放大電路的零點飄移的能力越強。
维修电工(初级) 第一篇、电工基础一、判断题01、正电荷和负电荷的定向移动都能形成电流。
（√）02、电场力将单位正电荷从电源负极转移到正极所做的功叫做电动势。
（×）03、导体的电阻与材料有关，还与导体的长度成正比，与横截面积S成反比。
（√）04、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而增大。
（×）05、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而减小。
（√）06、在电路中，电源内部正负极之间的电路叫内电路。
（√）07、在电路开路时，电源两端的电压等于电源的电动势。
（√）08、在1A的电流通过一段导体时，测的其电阻为10Ω，因此当2A电流通过该导体时，其电阻的大小为5Ω。
（×）09、在串联电路中，各处的电流强度不一定相等。
（×）10、在串联电路中，各处的电流相等。
（√）11、并联电路中的总电阻等于各并联电阻和的倒数。
（×）12、并联电路中总电阻的倒数等于各并联电阻的倒数之和。
（√）13、并联电路各电阻的功率都相等。
（×）14、两只10Ω电阻并联后，再与5Ω电阻串联后的总电阻为10Ω。
（√）15、在电阻R上并联一电阻，若欲使电阻R上通过的电流是并联电路总电流的13。
则并联电阻的大小应是12R。
（√）16、若一用电电路中有电源内阻，导线电阻和负载电阻，功耗就是指导线电阻上的能量消耗。
（×）17、两只标有“220V 40W”的灯泡串联后接在220V的电源上，每只灯泡的实际功率是20W。
（×）18、在任何闭回路中，各段电压的代数和为零。
（√）19、流入一个节点的电流之代数和恒等于流出这个节点的电流之代数和。
（√）20、一个接点有三个电流均为流入，其中1I＝5A，2I＝3A，3I＝8A。
（×）21、在应用基尔霍夫定律时，首先需要确定回路绕行方向，凡电压方向与绕行方向一致时，该电压为正；凡电压方向与绕行方向相反时，该电压为负。
《维修电工》（三级/高级）职业技能鉴定电子技术—试题单（3.1.01）试题：安装调试锯齿波发生器电路一、考核要求：1、要求：根据给定的设备和仪器、仪表，在规定的时间内完成接线、调试、测量等工作，达到试题规定的要求。
2、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延迟。
三、考核内容：(1)按图接线（见附图）或焊接（板前），要求布线合理、焊点牢固、光洁。
(2)断开两级运放之间的连接线，在运放N1的输入端（R2前）输入频率为100Hz、峰值为6V的三角波或正弦波，用示波器测量电路的传输特性。
(3)接好二级运放之间的连接线，用示波器观察输出电压Uo1及Uo2的波形，画出波形并标上波形的幅度及三角波电压上升及下降的时间，计算频率。
(4)由考评员设置一个故障，由学生用仪器判别故障，说明理由并排除之。
四、回答问题《维修电工》（三级/高级）职业技能鉴定电子技术—答题卷（3.1.01安装调试锯齿波发生器电路）姓名准考证号考号考位考核时间∶至∶得分一、调试：1、N1的传输特性2、用示波器观察输出电压Uo1、Uo2波形，测量并在波形图中标出波形幅度及周期二、排故1、故障现象：2、故障原因分析：3、故障点：考号考位三、回答问题1.图中的运算放大器 N1与N2分别组成什么电路？画出测量所得的波形图，简述电路的工作原理。
2.估算输出波形的幅度与周期，比较结果与测量值是否基本一致(设V1稳定电压为±6V)。
上海市《维修电工高级工》职业技能鉴定电子技术—准备单（3.1.01）场地、设备、工具、材料：1、电子技术实训台1台。
2、万用表1只。
3、函数信号发生器1台。
4、双踪示波器1台。
5、电子元件。
《维修电工》（三级/高级）职业技能鉴定电子技术—试题单（3.1.02）试题：安装调试三角波方波发生器电路一、考核要求：1、要求：根据给定的设备和仪器、仪表，在规定的时间内完成接线、调试、测量等工作，达到试题规定的要求。
电力电子技术一、判断题11、IGBT 是电压型驱动的全控型开关器件。
（ √ ）12、GTO 的门极驱动电路包括开通电路、关断电路和反偏电路。
（ √ ）23、三相全控桥式整流电路带电阻性负载，当其交流侧的电压有效值为U 2，控制角60α≤︒时，其输出直流电压平均值22.34cos d U U α=。
（ √ ）32、三相桥式半控整流电路带电阻负载，每个晶闸管流过的平均电流是负载电流的1/3。
（ √ ）37、整流电路中电压波形出现缺口是由于变压器存在漏抗。
（ √ ）45、造成晶闸管误导通的主要原因有两个，一是干扰信号加于控制极，二是加到晶闸管阳极上的电压上升率过大。
（ √ ）46、为保证晶闸管装置能正常可靠地工作，触发脉冲应有一定的宽度及陡峭的前沿。
（ √ ）50 （ × ）同步电压就是同步信号，二者不是同一个概念。
同步电压是同步变压器的二次电压，而同步信号是同步电压经不同处理后得到的信号电压 （ √ ）（ √ ）60算的。
（ × ）在分析晶闸管三相有源逆变电路的波形时，逆变角的大小是从共阳极向右，共阴极向左计算的。
61、三相桥式全控整流电路能作为有源逆变电路。
（ √ ）67、双向晶闸管有四种触发方式，其中III +触发方式的触发灵敏度最低，尽量不用。
（ √ ）二、单项选择题01、整流二极管属（不控型）器材。
02、用于工频整流的功率二极管也称为（整流管）。
03、当阳极和阴极之间加上正向电压而控制极不加任何信号时，晶闸管处于（关断状态）。
04、晶闸管的导通条件是（阳极）和控制极上同时加上正向电压。
05、晶闸管的关断条件是阳极电流小于管子的（维持电流）。
06、若晶闸管正向重复峰值电压为500V ，反向重复峰值电压为700V ，则该晶闸管的额定电压是（500）V 。
07、在晶闸管的电流上升到其（擎住电流）电流后，去掉门极触发信号，晶闸管仍能维导通。
08、若流过晶闸管的电流的波形系数为1.11，则其对应的电波波形为（全波）。
A 、全波(1.11)B 、半波(1.57)C 、导通角为120︒的方波 (1.73)D 、导通角为90︒的方波(0.49)09、将万用表置于R ⨯1k Ω或R ⨯10k Ω挡，测量晶闸管阳极和阴极之间的正反向阻值时，原则上其（越大越好）。
10、下列电力电子器件中不属于全控型器件的是（SCR ）。
11、下列全控型开关器件中属于电压型驱动的有（MOSFET ）。
12、三相半波可控整流电路带电阻负载时，其输出直流电压的波形在（30α<︒）的范围内是连续的。
13、三相半波可控整流电路带阻性负载时，若触发脉冲（单窄脉冲）加于自然换相点之前，则输出电压波形将（出现缺相现象）。
14、在三相半波可控整流电路中，每个晶闸管的最大导通角为（120︒）。
15、三相半波可控整流电路带电阻性负载时，其触发脉冲控制角α的移相范围为（0~150︒︒）。
16、三相半波可控整流电路带大电感负载时，在负载两端（可接可不接）续流二极管。
18、三相半波可控整流电路，变压器次级相电压有效值为100V ，负载中流过的最大电流有效值为157A ，考虑2倍的安全裕量，晶闸管应选择（KP200—5）型。
19、三相半波可控整流电路带电阻性负载时，晶闸管承受的最大正向电压是（21.414U ）。
202）。
21、在三相桥式全控整流电路中，两组三相半波电路是（同时串联）工作的。
22、三相桥式全控整流电路带大电感负载时，晶闸管的导通规律为（每隔60︒换相一次，每个管子导通120︒）。
23、三相全控桥式整流电路带电阻性负载，当其交流侧的电压有效值为U 2，控制角60α>︒时，其输出直流电压平均值d U =（22.34[1cos(60)]U α+︒+）。
24、三相全控桥式整流电路带大电感负载，已知2200V , Rd 5U ==Ω，则流过负载的最大电流平均值为（93.6）A 。
25、三相全控桥式整流电路（无续流二极管），当负载上的电流有效值为I 时，流过每个晶闸管的电流有效值为（0.577I ）。
26、三相全控桥式整流电路带大电感负载时，其移相范围是（0~90︒︒）。
27、三相桥式全控整流电路晶闸管应采用（双窄脉冲）触发。
28、带电阻性负载的三相桥式半控整流电路，一般都由（三个二极管和三个晶闸管）组成。
29、在三相半控桥式整流电路中，要求共阴极组晶闸管的触发脉冲之间的相位差为（120︒）。
30、三相半控桥式整流电路带电阻性负载时，其移相范围是（0~180︒︒）。
31、三相半控桥式整流电路接感性负载，当控制角0α=︒时，输出平均电压为234V ，则变压器二次变压有效值U 2为（100）。
32、三相桥式半控整流电路带电阻负载，每个晶闸管流过的平均电流是负载电流的（1/3或不到1/3）。
33、带平衡电抗器的双反星形可控整流电路带电感负载时，任何时刻都有（2个晶闸管同时）同时导通。
34、带平衡电抗器的三相双反星形可控整流电路中，平衡电抗器的作用是使两组三相半波可控整流电路（以180︒相差位相并联同时工作）。
35、带平衡电抗器的三相双反星形可控整流电路中，每个晶闸管流过的平均电流是负载电流的（1/6）倍36、在带平衡电抗器的双反星形可控整流电路中（不存在直流磁化问题）。
37、变压器存在漏抗是整流电路中换相压降产生的（原因）。
38、整流电路在换流过程中，两个相邻相的晶闸管同时导通的时间用电角度表示称为（换相重叠角）39、相控整流电路对直流负载来说是一个带内阻的（可变直流电源）。
40、晶闸管可控整流电路承受的过电压为（换相过电压、交流侧过电压与直流侧过电压）。
41、（阻容吸收）是晶闸管装置常采用的过电压保护措施之一。
42、晶闸管装置常用的过电流保护措施除了直流快速开关、快速熔断器、还有（电流检测的过电流继电器）。
43、可控整流电路中用快速熔断器对晶闸管进行保护，若快速熔断器的额定电流为RD I ，晶闸管的额定电流为[]T AV I ，流过晶闸管电流的有效值为T I ，则应按（[]1.57T RD T AV I I I <<）的关系来选择快速熔断器。
44、在晶闸管可控整流电路中，快速熔断器可安装在（桥臂上与晶闸管串联）。
45、通过晶闸管的通态电流上升率过大，可能会造成晶闸管因局部过热而损坏，而加到晶闸管阳极上的电压上升率过大，可能会造成晶闸管的（误导通）。
46、为保证晶闸管装置能正常可靠地工作，触发电路除了要有足够的触发功率、触发脉冲具有一定的宽度及陡峭的前沿外，还应满足（触发脉冲必须与晶闸管的阳极电压同步）的需要。
47、常用的晶闸管触发电路按同步信号的形式不同，分为正弦波及（锯齿波）触发电路。
48、晶闸管触发电路一般由脉冲形成、脉冲放大输出、（同步移相）等基本环节组成。
49、同步信号为锯齿波的晶体管触发电路，以锯齿波为基准，再串入（直流控制电压）以实现晶闸管触发脉冲的移相。
50、在晶闸管触发电路中，直接与直接控制电压进行叠加实现脉冲移相的是（同步信号）。
51、采用正弦波同步触发电路的可控整流装置可看成一个（线性放大器）。
54、在大功率晶闸管触发电路中，常采用脉冲列式触发器，其目的是减小触发电源功率、减小脉冲变压器的体积，还能（提高脉冲前沿陡度）。
55、晶闸管整流电路中“同步”的概念是指（触发脉冲与主回路电源电压在频率和相位上具有相互协调配合的关系）。
56、晶闸管整流电路中，通常采用主电路与触发电路使用同一电网电源及通过同步变压器不同的接线组别并配合（阻容移相）的方法来实现同步。
57、触发电路中脉冲变压器的主要作用是（电气上隔离）。
58、（门极与阴极之间并接0.01~0.1F μ电容）是防止整流电路中晶闸管被误触发的措施之一。
59、实现有源逆变的必要条件之一是直流侧必须外接与直流电流I d 同方向的直流电源E ， 且（d E U >）。
60、在分析晶闸管三相有源逆变电路的波形时，控制角的大小是按下述（不论是整流电路还是逆变电路，都是从自然换相点开始向右计算）计算的。
61、能实现有源逆变的晶闸管电路为（三相半波电路）。
62、晶闸管变流电路工作在逆变状态时，造成逆变失败的主要原因有（触发脉冲丢失）。
63、在晶闸管组成的直流可逆调速系统中，为使系统正常工作，其最小逆变角min β应选（30︒）。
64、在晶闸管可逆线路中的静态环流一般可分为（瞬时脉动环流和直流平均环流）。
65、电枢反并联配合控制有环流可逆系统，当电动机正向运行时，正组晶闸管变流器处于整流工作状态，反组晶闸管变流器处于（待逆变工作状态）。
66、双向晶闸管的额定电流是（有效值）。
67、双向晶闸管的触发方式有多种，实际应用中经常采用的触发方式组合是--Ⅰ Ⅲ及（+-Ⅰ Ⅲ）。
68、交流开交可用（双向晶闸管）或者两个普通晶闸管反并联组成。
69、调功器通常采用双向晶闸管组成，触发电路采用（过零触发电路）。
70、单相交流调压电路带电阻负载时移相范围为（0~180︒︒）。
71、单相交流调压电路带电感性负载时，可以采用（宽脉冲）触发。
72、带中性线的三相交流调压电路，可以看做是（三个单相交流调压电路）的组合。
73、三相三线交流调压电路不能采用（单窄脉冲）触发。
三、多项选择题01、（晶闸管；双向晶闸管）属半控型电力电子器材。
02、功率二极管在电力电子电路中的用途有（整流；续流；能量反馈；隔离）。
03、当晶闸管分别满足（导通条件;关断条件）时，可处于导通或阻断两种状态，可作为开关使用。
04、当晶闸管同时满足（阳极和阴极之间加上正向电压; 控制极加正向电压）时，处于导通状态。
05、当已导通的普通晶闸满足时（阳极和阴极之间电流近似为零; 阳极和阴极之间电压为零）时，晶闸管将被关断 06、晶闸管的额定电压是在（正向重复峰值电压; 反向重复峰值电压）中取较小的一个。
07、维持电流和擎住电流都表示使晶闸管维持导通的最小阳极电流，但它们应用的场合不同分别用于判别晶闸管（是否会被关断; 是否能被触发导通）。
08、若流过晶闸管的电流的波形分别为全波、半波、导通角为120︒的方波、导通角为90︒的方波时，则对应的电流波形系数分别为（1.11； 1.57 ；1.73;1.41）。
09、将万用表置于R ⨯1k Ω或R ⨯10k Ω，测量晶闸管阳极和阴极之间的正反向阻值时，可将万用表置于（R ⨯1k Ω；R ⨯10k Ω）等挡。
10、下列电力电子器件属于全控型器件的是（GTO ；GTR ；MOSFET ；IGBT ）。
11、下列全控型开关器件中属于电流型驱动的有（GTR ；达林顿管）。
12、GTO 的门极驱动电路包括（开通电路；关断电路；反偏电路）。
13、三相半波可控整流电路带阻性负载时，其输出直流电压的波形有（在30α<︒的范围是连续的；在每个周期中有相同形状的3个波头；在30α>︒时不会出现瞬时负电压）等特点。
