第一单元图形图像初步认识
活动1 认识数字图形图像
第一课时位图和矢量图
一．趣味导入
日常生活中，人们把数字图像称为数码图像.数字图像可分为位图和矢量图两种.
二．位图
（一）动手实践：放大显示位图，观察变化，体会位图的主要特点是什么？
（二）学生实践操作步骤：
1.浏览配套资源中的图像，双击打开一个JPG或TIF格式的图像
文件。
2.放大显示图像，观察图像细节部位的变化。
（三）小组讨论，展示答案：
位图特点 1.图像是由大量的点组成的.
2.这些点非常细小，排列紧密，所以不放大的情况下肉眼很难识别，放大后肉眼能够识别出来.
（四）像素与位图定义
像素：在数字图像中的矩形点.
位图定义：有多个像素表示的图像称为位图.也称为点阵图.
三．矢量图
（一）动手实践：放大显示矢量图，观察变化，体会矢量图的是主要特点是什么？
（二）学生实践操作步骤：
1.浏览配套资源中的图像，双击打开一个WMF格式的图像文件。
2.放大图像，观察图像细节部位的变化。
（三）小组讨论，展示答案：
矢量图特点： 1.这幅图像无论放大多少倍都是清晰的显示出来.
2.图像主要由简单的线条构成.
( 四)矢量图定义:简单的由椭圆、曲线等线条构成的
图形，无论放大多少倍都可以清晰地显示出来，这种方式记
录与表现出来的图形就是矢量图。
四．位图与矢量图之间的区别：
五．课后作业设计：
观察几幅图像，查看文件名称、文件格式、文件大小、占用空间、文件类型，并在表格中记录下来.（满分为100分）六．总结
教学反思
板书设计。
课时课题 3.2.2位图图像与矢量图形教学目标：知识与技能：了解位图图像与矢量图形的构成与特点及适用范围理解位图图像的分辨率与量化位数会计算位图图像文件的大小了解JPEG压缩标准过程与方法：通过阅读，观察、对比等方式理解位图与矢量图的知识教学重点与难点：重点：位图图像与矢量图形的构成及特点难点：位图的量化位数以及文件大小的计算教学方法与手段：启发引导、演示、学生自主学习相结合。
使用教材的构想：本节内容概念和原理较多并且理论性较强，学生不易理解和掌握，教师应尽量给学生提供实际的东西去感受，并补充一些具体的例子和内容，把学生自学与教师讲解相结合，完成本节教学内容的学习。
教学流程：教师提前将一些位图图像和矢量图形发到学生机1、位图与矢量图的构成与特点师：请同学们打开教师发过去的图像，放大显示看看有何不同生：有的图像放大后变不清楚，马赛克，有的放大后仍然清楚师：为什么呢？下面请同学们阅读课本40页位图的构成和42页矢量图形的构成师：通过阅读，回答以下问题：计算机中的图像分哪两种？各有何特点?计算机中的图像分位图和矢量图两种，位图一由像素构成，适用于逼真照片或要求精细细节的图像。
特点是分辨率固定，如果在屏幕上对它们进行缩放或以低于创建时的分辨率打印，将丢失细节并呈现锯齿状。
师：像素：计算机中表示颜色的最小的颜色点。
大家都知道“十字绣”吧，每一个方形的小颜色块就可以看作是一个像素，位图就是由一个个这样的点组成的图像矢量图形是以指令集合的形式来描述的，这些指令描述了一幅图中所有的基本图形，如直线、圆、弧线、矩形等的大小和形状，矢量图形需要的存储量较小。
特点是调整大小或改变颜色时不会降低图形品质，适用于标志图形。
二、位图图像的分辨率与量化位数师：请同学们阅读40页图像分辨率的概念教师举例：一个图像水平方向300个像素点，垂直方向100个像素点，那么这个图像的分辨率是300×100师：请同学们阅读40页量化位数的概念师：图像的量化位数指每个像素点在计算机中用几个二进制位表示图像中所能表示的最多颜色数与量化位数有关如果量化位数是1，也就是用一位二进制表示颜色，则这个数非0即1，有两种可能，如果0表示一种颜色，1表示一种颜色，这个图像最多有两种颜色如果量化位数是2，也就是用2位二进制的组合表示颜色，则有四种可能，分别是00、01、10、11，各表示一种颜色，这个图像最多有四种颜色以此类推得出：最多能表示的颜色数=2n其中n是量化位数练习书41页：通常我们所说的真彩色（32位）最多能表示多少种颜色？三、文件的大小请学生阅读41页文件的大小教师介绍这个公式的理解文件的字节数=图像分辨率×图像量化位数/8解释：其中图像分辨率是水平方向的像素数×垂直方向的像素数，实际就是图像所有的像素点的数目，图像量化位数是表示一个像素点所用的二进制位数，合起来就是表示这幅图所用的二进制位数，最后除以8将单位转换成字节。

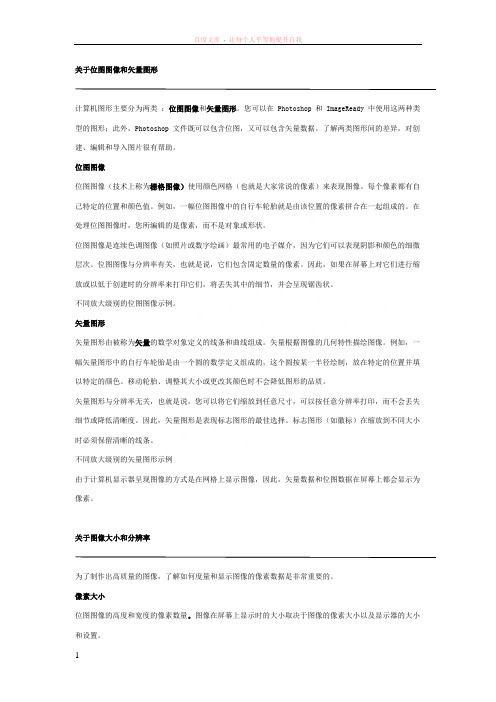

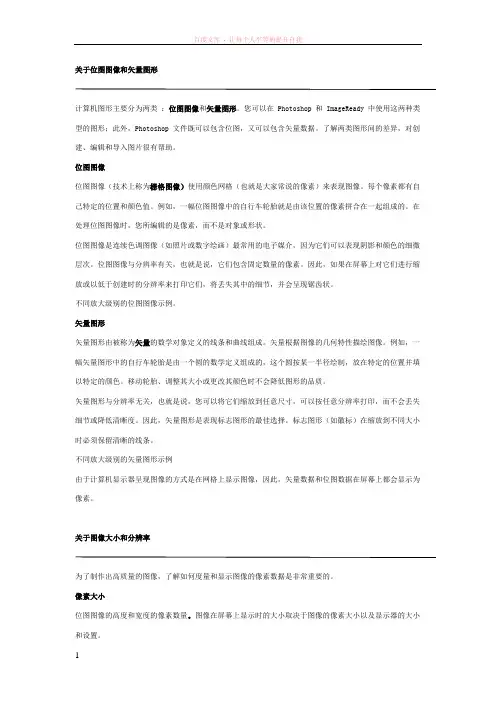

关于位图图像和矢量图形计算机图形主要分为两类：位图图像和矢量图形。
您可以在 Photoshop 和 ImageReady 中使用这两种类型的图形；此外，Photoshop 文件既可以包含位图，又可以包含矢量数据。
了解两类图形间的差异，对创建、编辑和导入图片很有帮助。
位图图像位图图像（技术上称为栅格图像）使用颜色网格（也就是大家常说的像素）来表现图像。
每个像素都有自己特定的位置和颜色值。
例如，一幅位图图像中的自行车轮胎就是由该位置的像素拼合在一起组成的。
在处理位图图像时，您所编辑的是像素，而不是对象或形状。
位图图像是连续色调图像（如照片或数字绘画）最常用的电子媒介，因为它们可以表现阴影和颜色的细微层次。
位图图像与分辨率有关，也就是说，它们包含固定数量的像素。
因此，如果在屏幕上对它们进行缩放或以低于创建时的分辨率来打印它们，将丢失其中的细节，并会呈现锯齿状。
不同放大级别的位图图像示例。
矢量图形矢量图形由被称为矢量的数学对象定义的线条和曲线组成。
矢量根据图像的几何特性描绘图像。
例如，一幅矢量图形中的自行车轮胎是由一个圆的数学定义组成的，这个圆按某一半径绘制，放在特定的位置并填以特定的颜色。
移动轮胎、调整其大小或更改其颜色时不会降低图形的品质。
矢量图形与分辨率无关，也就是说，您可以将它们缩放到任意尺寸，可以按任意分辨率打印，而不会丢失细节或降低清晰度。
因此，矢量图形是表现标志图形的最佳选择。
标志图形（如徽标）在缩放到不同大小时必须保留清晰的线条。
不同放大级别的矢量图形示例由于计算机显示器呈现图像的方式是在网格上显示图像，因此，矢量数据和位图数据在屏幕上都会显示为像素。
关于图像大小和分辨率为了制作出高质量的图像，了解如何度量和显示图像的像素数据是非常重要的。
像素大小位图图像的高度和宽度的像素数量。
图像在屏幕上显示时的大小取决于图像的像素大小以及显示器的大小和设置。
例如，15 英寸显示器通常在水平方向显示 800 个像素，在垂直方向显示 600 个像素。
关于位图图像和矢量图形计算机图形主要分为两类：位图图像和矢量图形。
您可以在 Photoshop 和 ImageReady 中使用这两种类型的图形；此外，Photoshop 文件既可以包含位图，又可以包含矢量数据。
了解两类图形间的差异，对创建、编辑和导入图片很有帮助。
位图图像位图图像（技术上称为栅格图像）使用颜色网格（也就是大家常说的像素）来表现图像。
每个像素都有自己特定的位置和颜色值。
例如，一幅位图图像中的自行车轮胎就是由该位置的像素拼合在一起组成的。
在处理位图图像时，您所编辑的是像素，而不是对象或形状。
位图图像是连续色调图像（如照片或数字绘画）最常用的电子媒介，因为它们可以表现阴影和颜色的细微层次。
位图图像与分辨率有关，也就是说，它们包含固定数量的像素。
因此，如果在屏幕上对它们进行缩放或以低于创建时的分辨率来打印它们，将丢失其中的细节，并会呈现锯齿状。
不同放大级别的位图图像示例。
矢量图形矢量图形由被称为矢量的数学对象定义的线条和曲线组成。
矢量根据图像的几何特性描绘图像。
例如，一幅矢量图形中的自行车轮胎是由一个圆的数学定义组成的，这个圆按某一半径绘制，放在特定的位置并填以特定的颜色。
移动轮胎、调整其大小或更改其颜色时不会降低图形的品质。
矢量图形与分辨率无关，也就是说，您可以将它们缩放到任意尺寸，可以按任意分辨率打印，而不会丢失细节或降低清晰度。
因此，矢量图形是表现标志图形的最佳选择。
标志图形（如徽标）在缩放到不同大小时必须保留清晰的线条。
不同放大级别的矢量图形示例由于计算机显示器呈现图像的方式是在网格上显示图像，因此，矢量数据和位图数据在屏幕上都会显示为像素。
关于图像大小和分辨率为了制作出高质量的图像，了解如何度量和显示图像的像素数据是非常重要的。
像素大小位图图像的高度和宽度的像素数量。
图像在屏幕上显示时的大小取决于图像的像素大小以及显示器的大小和设置。
例如，15 英寸显示器通常在水平方向显示 800 个像素，在垂直方向显示 600 个像素。
