建筑给排水工程施工方案

1

给、排水工程施工专项方案

编制人：

审核人：

内蒙古友鹏建筑工程有限公司

2014年10月20日

2 目 录

1、编制依据 ........................................................ 3

2 工程概况 ........................................................ 3

3. 主要施工方法和技术措施 ......................................... 4

4、 给排水各系统安装施工方案 ...................................... 4

5、卫生洁具……………………………………………………………………………6

6、管材及接口…………………………………………………………………………6

7、阀门及附件…………………………………………………………………………7

8、管道敷设……………………………………………………………………………8

9、管道及设备保温……………………………………………………………………8

10、防腐及油漆………………………………………………………………………9

11、管道试压…………………………………………………………………………9

12、管道冲洗…………………………………………………………………………9

13、卫生间施工……………………………………………………………………10

14、管道安装……………………………………………………………………13

15、室内消火栓系统的安装…………………………………………………………15

16、现场消防、保卫措施………………………………………………………….16

17、 文明施工保证措施………………………………………………………….17

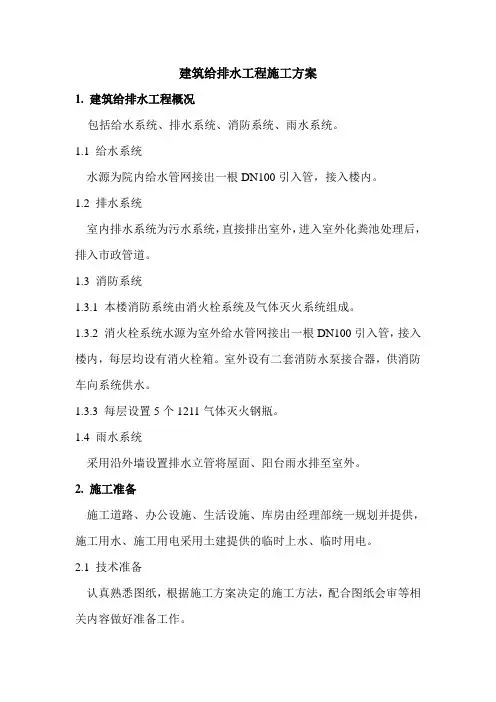

建筑给排水工程施工方案

1. 建筑给排水工程概况

包括给水系统、排水系统、消防系统、雨水系统。

1.1 给水系统

水源为院内给水管网接出一根DN100引入管，接入楼内。

1.2 排水系统

室内排水系统为污水系统，直接排出室外，进入室外化粪池处理后，排入市政管道。

1.3 消防系统

1.3.1 本楼消防系统由消火栓系统及气体灭火系统组成。

1.3.2 消火栓系统水源为室外给水管网接出一根DN100引入管，接入楼内，每层均设有消火栓箱。室外设有二套消防水泵接合器，供消防车向系统供水。

1.3.3 每层设置5个1211气体灭火钢瓶。

1.4 雨水系统

采用沿外墙设置排水立管将屋面、阳台雨水排至室外。

2. 施工准备

施工道路、办公设施、生活设施、库房由经理部统一规划并提供，施工用水、施工用电采用土建提供的临时上水、临时用电。

2.1 技术准备

认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。 2.2 现场准备

2.2.1 现场应安排好适当的工作场地、工作棚和料具。

2.2.2 民工住房、食堂及办公室的准备：水源接通，要有电源，同时还应设立消防设施，如灭火器等。

2.3 机具准备

机具应在施工人员进场之后、施工之前运入现场，按施工平面图布置定位，如电焊机、砂轮割机、台钻、套丝机等应分开放置，相互间留出操作空间。本工程所使用的机具名称、数量及进场时间详见表：

主要机具需用计划表

序号 机具 规格型号 数量 进场时间 备注

1 电焊机 500A 2台 3月20日

2 切割机 400 1台 5月20日

3 套丝机 1台 5月20日

4 台钻 1台 5月20日

5 手电钻 1台 5月20日

6 管钳 300、450、1000 4副 5月20日

7 台虎钳 2＃、3＃ 2副 5月20日

8 电锤 2台 5月20日

2.4 材料准备

第1篇

一、工程概况

本工程为某住宅小区建筑给排水工程，位于XX市XX区，占地面积约XX万平方米，总建筑面积约XX万平方米。工程包含住宅楼、商业楼、地下车库等建筑，共计XX栋。给排水系统主要包括生活给水、消防给水、生活污水、雨水及中水回用等。

二、施工准备

1. 施工组织

（1）项目经理部成立，明确各部门职责，确保施工顺利进行。

（2）制定施工进度计划，合理分配人力资源，确保工程按时完成。

（3）建立健全施工现场管理制度，确保施工安全、文明、有序。

2. 施工人员

（1）项目经理部配备有经验丰富的施工管理人员，负责施工组织、技术指导和现场管理。

（2）施工队伍由专业施工人员组成，具备相应的资质和技能。

3. 施工材料

（1）根据设计要求，选择符合国家标准的给排水管道、阀门、器具等材料。

（2）材料进场前，进行质量检验，确保材料合格。

（3）材料堆放整齐，标识清楚，便于管理。

4. 施工设备

（1）配备必要的施工设备，如卷扬机、切割机、焊接机、泵等。

（2）设备定期维护，确保设备正常运行。

5. 施工现场

（1）施工现场设置明显的警示标志，确保施工安全。

（2）施工现场道路畅通，排水设施完善。 （3）施工现场临时用电、用水设施齐全。

三、施工工艺

1. 施工流程

（1）施工准备：了解设计图纸，熟悉施工方案，组织施工人员、材料、设备进场。

（2）施工测量：根据设计图纸，进行施工测量，确定管道走向、位置。

（3）管道安装：根据设计要求，安装给排水管道、阀门、器具等。

（4）系统调试：对给排水系统进行调试，确保系统正常运行。

（5）验收：按照国家相关标准进行验收，确保工程质量。

2. 施工方法

（1）管道安装

1）管道敷设：按照设计要求，确定管道走向、位置，进行管道敷设。

2）管道连接：采用焊接、法兰连接等方法，将管道连接牢固。

3）管道试压：对管道进行试压，确保管道强度满足要求。

4）管道防腐：对管道进行防腐处理，延长管道使用寿命。

(完整)给排水工程施工方案

给排水工程施工方案

一、主要施工程序

施工准备→配合土建预留、预埋→管道支吊架制安→管井立管、干管安装→管道试验→楼层支干管安装→楼层支干管试验→设备间配管→管道系统试验冲洗→防腐保温、系统调试→工程竣工验收。

二、主要施工方法及技术要求

1、准备工作

1.1材料准备

1.1。1材料进场经业主、监理及我方人员共同检查合格后方能使用。

1。1。2各种管材配件必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料,消防器材还必须具有消防许可证。

1。1。3使用前按设计要求核对材料规格、材质、型号，对材料进行外观检查。镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。

1。1.4阀门、法兰的螺纹、密封面良好，无损伤,对于主干管、泵房中的阀门应逐个进行强度和严密性试验,其它阀门应从每批同规格、型号中抽检10％进行强度和严密性试验。

1.1.5材料进入现场经自检合格后，及时填写材质报检单，经业主检查认可后,方可使用。

1。1.6进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。

1.2技术准备

1。2。1工人进场前管道工程师、工长应认真熟悉施工图及有关技术资料，将管道施工图与结构图、建筑图及有关电气、空调施工图，进行核对,熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排、施工管理等情况,拟定与总进(完整)给排水工程施工方案

度相互协调的专业进度计划.

1。2。3工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育,作好技术交底，明确器具、设备安装的作法及标准，明确各种管道安装尺寸、坡度、支吊架形式。

1。3机具准备

根据总进度及专业进度计划，组织机具进场。

1。4管道预制

为保证工期，管道尽可能先预制，预制的半成品要标注清楚编号,分批分类存放，运输和安装中要注意保护预制件,以便对号正确安装。
