建筑施工给排水方案

给排水施工方案

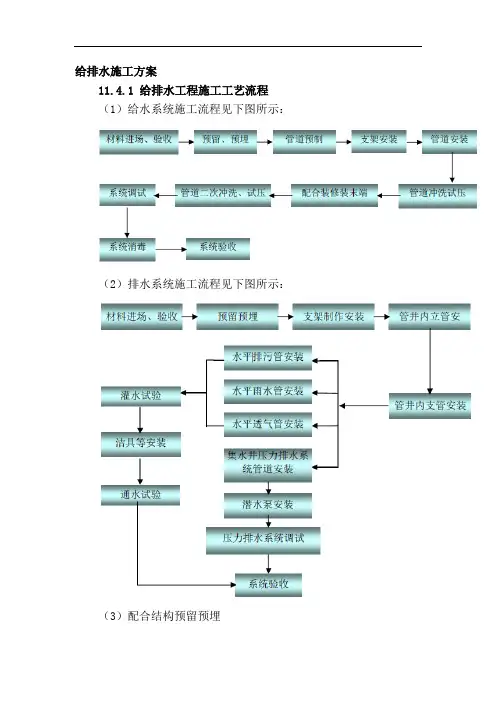

11.4.1 给排水工程施工工艺流程

（1）给水系统施工流程见下图所示：

（2）排水系统施工流程见下图所示：

（3）配合结构预留预埋

①预留预埋工艺流程

②结构预留洞

a、当风管或管道穿过墙壁、楼板以及管道嵌墙暗敷时，应配合建筑、结构工程预留孔洞或墙槽，不得在结构施工完成后在承重墙上打凿、开孔。

结构预留洞应避开结构主要受力部位，现场施工时，如洞口与梁、柱等结构主筋发生冲突，应及时联系相关专业设计人员，征询处理意见并确认无误后再行施工。洞口周边按设计要求进行加强处理，洞口模板支撑装置应牢固，洞口几何尺寸准确。

b、在施工中，施工人员必须随工程进度密切配合结构、建筑专业作好预留洞的核查工作。核心筒预留预埋极为关键，应有特别的保证措施，绝不能遗漏、偏位或堵塞。

③结构预留套管

给排水管道穿过防火分区楼板、建筑外墙及隔墙时，应设套管。套管管径比穿过其中的管道外径大2 级，且套管内径不得小于穿过其中的保温管壳的外径。

穿楼板套管顶部高出完成地面20mm，高出卫生间完成地面50mm，安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。

根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，翼环及钢套管加工完成后将刷防锈漆做防腐处理。

套管安装后，应复核其坐标、标高是否正确，规格、数量是否符合要求；楼板套管不但要复核坐标、标高、规格和数量，还要核对上下套管是否在同一垂线上。检查套管是否固定牢靠，混凝土浇捣时应派人看护。

防水套管安装时，必须随混凝土施工一次性浇筑于墙（板）内，套管内的填料应在最后充填，填料将紧密捣实。

安装类型 安装示意图 符号说明 熟悉图纸 深化设计 绘制预留预埋图 材料准备 加工预留预埋件 复核检查确定预留预埋点 预留预埋施工

穿墙套管

1-钢管

2-钢套管

3-密封填料

4-墙体

5-盖板

穿楼板套管

1-钢管

2-钢套管

3-翼环

4-挡圈

5-石棉水泥

大庆高新技术产业开发区智能制造孵化器建设工程

给排水工程施工方案

编制：

审核：

审批：

大庆建筑安装集团有限责任公司

年 月 日

一、工程概况

工程名称：大庆高新技术产业开发区智能制造孵化器建设工程

建设地点：高新区发展路东北侧，行知街西侧，新风路南侧

建设单位：大庆应用技术研究院

监理单位：大庆开发区宏伟工程监理有限公司

设计单位：大庆高新技术产业开发区规划建筑设计院

施工单位：大庆建筑安装集团有限责任公司

工 期：计划开工日期为 2017 年 7 月 28日，计划竣工时间为

2018 年11月30 日，总工期为 491天（日历天）。

大庆高新技术产业开发区智能制造孵化器建设工程，建筑规模：A、B、C座桩基础及A、B、C座主体工程。其中主体：A座共17层，总建筑面积23835.65平方米，高度72米，框架剪力墙结构。B座共6层，总建筑面积6059.64平方米，建设高度26.62平方米，框架结构。C座共16层，总建筑面积20298.48平方米，建筑高度63.83米，框架剪力墙结构。本工程给排水包括生活给水系统，生活排水系统，雨水内排水系统，消火栓给水系统、自动喷水灭火系统及气体灭火系统。

2、给排水工程

1）施工方法及技术要求

（1）本工程给排水工程的施工程序

a.根据本工程的具体要求和总体工期，系统顺序如下：

一层以下管道、设备安装→系统试压、调试→一层及夹层管道安装→系统试压调试→二层及二层以上管道安装→二层及二层以上管道试压、调试。

b、具体管道施工工序：

施工前人、材、机准备→图纸会审→技术安全交底→配合土建予留予埋→材料采购、检查、验收→阀门试压→土建基础验收→放样下料→坡口加工→管道对接→焊接→支吊架制安→管道安装→试压、冲洗→管线复查→防腐保温→调试验收。

（2）施工前准备工作

施工前的准备包括人、材、机准备和技术准备。在认真熟悉图纸的基础上编制切实可行的施工方案和准确的材料计划，再结合工期要求确定人、材、机用量，根据批准的技术文件和有关规范对作业人员进行技术及安全交底。使每个作业人员都了解施工的重点、要点、技术及质量安全要求。

精选全文完整版

厂房给排水工程施工方案

1 给排水系统概述

本工程给排水系统包括：加压生活给水系统（DW）、生产加压给水系统(IW)、回用水系统(ROR)、反渗透供水系统(RO)、冷凝水回收系统(CDW)、生活污水系统(W)、一般排水系统(D)、压力排水系统(PD)、虹吸雨水系统(Y)、重力雨水系统(R)。具体各系统的内容详见下表：

序号 系统名称 水源 用水对象

1 加压生活给水系统（DW） 5#建筑（综合动力站）变频供水机组从生活水箱吸水加压供给 1~3#建筑及其他建筑2层以上生活用水；消防高位水箱补水；PCW水箱备用补水；除1~3#楼外的紧急淋浴器用水。

2 生产加压给水系统(IW) 8#建筑（水泵房及水池）变频供水机组从生产水池吸水加压供给 供5#建筑中、低温冷冻水系统补水；RO供水系统备用水源；1~2#楼建筑屋面洗气塔备用补水。

3 回用水系统(ROR) UT水池水 1~3#建筑冲厕用水及屋顶洗气塔补水；CUB#建筑屋面冷却塔补水；废水处理站脱水机及地面冲洗用水；室外绿化用水及道路冲洗用水；

4 反渗透供水系统(RO) 反渗透出水 空调加湿；锅炉补水；PCW补水及实验室用水。

5 冷凝水回收系统(CDW) 厂房内空调机房的冷凝水 作为补水回用至5#建筑（综合动力站）屋面冷却塔。

6 生活污水系统(W) 卫生间污水 -

7 一般排水系统(D) 楼层地漏生活污水 -

8 压力排水系统(PD) 电梯基坑废水 -

9 虹吸雨水系统(Y) FAB建筑生产区及办公区大部分屋面雨水 -

10 重力雨水系统(R) 办公区小部分屋面雨水 - 2 给排水系统主要施工材料及施工要点

序号 材料类型 安装方式 使用部位 施工要点

1 钢塑复合管 丝扣、法兰连接 加压生活给水系统；

生产加压给水系统；

回用水系统；

冷凝水系统； 1、管道丝扣连接安装时螺纹旋入扣数应符合要求；

2、法兰连接的管道及配件，需保证过流液体不与金属材料接触；

给排水工程施工方案（详细版）

一、给水管道

1、材料要求：

室内生活给水管采用PP-R给水管，热熔连接。屋面及泵房内生活给水管采用钢塑复合管，管径DN≤100采用螺纹连接，DN＞100采用卡套式连接。

2、工艺流程：

⑴安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与设计人员研究解决。

⑵预制加工：按设计图纸画出管路、管径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上；然后，检查、确认无误后，按草图测得的尺寸预制加工（断管、上配件、校对、按管段分组编号等）。 预制加工 安装准备 干管安装 支管安装

管道冲洗 管道试压

⑶干管安装：立管从上至下统一吊线安装卡箍，卡箍高度靠近剪力墙部位统一为距地坪1.8米，或者在管井口设置型钢组合支架，将预制好的立管按编号顺序安装，对好调直。

⑷支管暗装：确定支管长度后画线定位，轻质墙体用开槽机开槽，将预制好的支管敷在槽内，找平找正后用抽带固定管道；其阀门和可拆卸件处应设检修孔；各配水点管口应安装长度100mm-150mm的闷头管，并找正找平，然后进行暗装管道试压。合格后，及时用水泥砂浆封盖管槽。

3、施工方法：

（1）PP--R管安装

a、提供的管材与配件应符合设计规定，并附有产品说明书和质量合格证书。不得有损坏迹象。

b、管道安装过程中的开口处应及时封堵。施工安装时应复核管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。

c、管道安装要点：

同种管材与配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体、地面层内的管道不得采用丝接或法兰连接。

与金属配件或卫生洁具五金配件采用丝接连接。热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。
