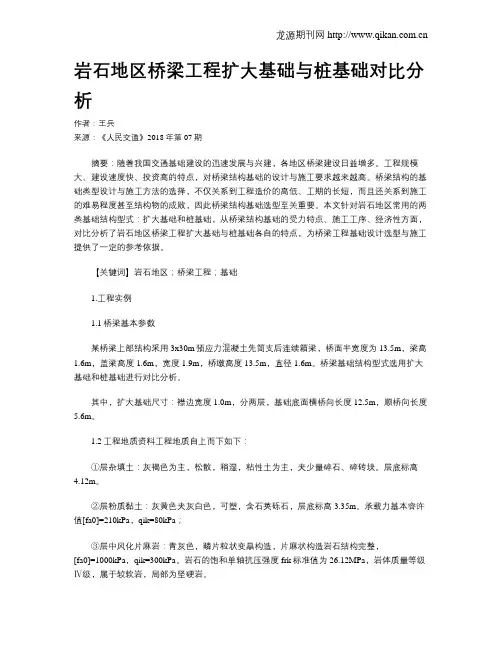

岩石地区桥梁工程扩大基础与桩基础对比分析
作者：王兵
来源：《人民交通》2018年第07期
摘要：随着我国交通基础建设的迅速发展与兴建，各地区桥梁建设日益增多。工程规模大、建设速度快、投资高的特点，对桥梁结构基础的设计与施工要求越来越高。桥梁结构的基础类型设计与施工方法的选择，不仅关系到工程造价的高低、工期的长短，而且还关系到施工的难易程度甚至结构物的成败，因此桥梁结构基础选型至关重要。本文针对岩石地区常用的两类基础结构型式：扩大基础和桩基础，从桥梁结构基础的受力特点、施工工序、经济性方面，对比分析了岩石地区桥梁工程扩大基础与桩基础各自的特点，为桥梁工程基础设计选型与施工提供了一定的参考依据。
【关键词】岩石地区；桥梁工程；基础
1.工程实例
1.1桥梁基本参数
某桥梁上部结构采用3x30m预应力混凝土先简支后连续箱梁，桥面半宽度为13.5m，梁高1.6m，盖梁高度1.6m，宽度1.9m，桥墩高度13.5m，直径1.6m。桥梁基础结构型式选用扩大基础和桩基础进行对比分析。
其中，扩大基础尺寸：襟边宽度1.0m，分两层，基础底面横桥向长度12.5m，顺桥向长度5.6m。
1.2工程地质资料工程地质自上而下如下：
①层杂填土：灰褐色为主，松散，稍湿，粘性土为主，夹少量碎石、碎砖块。层底标高4.12m。
②层粉质黏土：灰黄色夹灰白色，可塑，含石英砾石，层底标高3.35m。承载力基本容许值[fa0]=210kPa，qik=80kPa；
③层中风化片麻岩：青灰色，鳞片粒状变晶构造，片麻状构造岩石结构完整，[fa0]=1000kPa，qik=300kPa。岩石的饱和单轴抗压强度frk标准值为26.12MPa，岩体质量等级Ⅳ级，属于较软岩，局部为坚硬岩。 龙源期刊网
桥梁桩基础的特点
桥梁桩基础的特点
10.桥梁桩基础、扩大基础、沉井基础分别由什么特点？桥梁一般墩台施工方案如何确定？墩台一般按什么顺序组织施工？
桩基础的特点：桩基础是桥梁工程常见的基础形式，是在土质不良地区修建桥梁时，以下部坚实土层或岩层作为持力层的深基础方案。按施工方法的不同，桩基础可分为预制桩和浇筑桩两大类。桩的质量检验有：开挖检查、抽芯法、声波检测法、动测法和静载压桩试验等。
扩大基础的特点：扩大基础是将上部荷载通过基础分散至基础底面，使之满足地基承载力和变形的要求。扩大基础包括配筋或不配筋的条形基础和单独基础。无筋扩大基础常用的有：混凝土基础、片石混凝土基础等。不配筋基础的材料都具有较好的抗压性，但抗拉、抗剪强度不高，设计时必须保证发生在基础内的拉应力和剪应力不超过相应的材料强度设计值。钢筋混凝土扩大基础的抗弯和抗剪性能良好，可在竖向荷载较大、地基承载力不高以及承受水平力和力矩荷载下使用。
沉井基础的特点：当上部荷载较大、基础需要埋置较深时，沉井基础是桥梁墩（台）常用的基础类型之一。沉井基础刚度大，能承受较大的上部荷载。沉井基础有较大的承载面积。沉井可以穿过不同深度覆盖层，将基底放置在承载力较大的土层或岩面上。
采用沉井基础的优点是：它本身刚度大，有较大的横向抗力，抗震性能可靠；所需机具设备简单，施工简便，当一座桥有大量基础时，可全面开工，缩短工期，有利于在大、中桥中使用。按照沉井的形状分类，沉井可分为圆形沉井、矩形沉井、圆端形沉井。按照沉井的建筑材料分类，沉井可分为无筋混凝土沉井、钢筋混凝土沉井、钢沉井、竹筋混凝土沉井。按照沉井的施工方法分类，沉井可分为一般沉井、浮式沉井。最常用的钢筋混凝土沉井一般由刃脚、井壁、隔墙、井孔、凹槽、射水管和探测管、封底混凝土、顶盖等部分组成。
一般桥梁墩台施工方案确定的原则：桥梁墩台施工前，应结合工地施工条件、墩台结构形式，确定水平运输和垂直运输的施工方案。在选用机具时，应尽量减少混凝土在运输过程中的倒装次数，减少离析、漏浆，保证入模混凝土的质量。
桥梁桩基础施工方案
冲
击
钻
孔
2
一、工程概况
罗小线太子河大桥位于辽阳市文圣区的中心，与太子岛上游约2.8km处跨越太子河，罗小线桩号K14+081.5处，桥孔布置为20孔30米装配式预应力混凝土先简支后结构连续箱梁，桥梁全长608米，设计角度90度，宽16米（净15m+2*0.5m防撞墙），本桥位于直线段内，无超高，两侧横坡2%。本桥上部结构为装配式预应力混凝土连续箱梁（先简支后结构连续），下部结构为肋板台，柱式墩，桩基础。
1、工程数量：
桩基工程数量表
序号 中心桩号 桥梁名称 桩基数量(根) 备注
1 K14+081.5 太子河大桥 69
本合同段墩身桩基采用φ1.5m直径的桩，桥台桩基采用φ1.2m直径的桩，根据现场实际情况及技术规范规定桩基先采用人工挖孔桩，因地下水大人工挖孔存在安全隐患后改为冲击钻施工方案。
